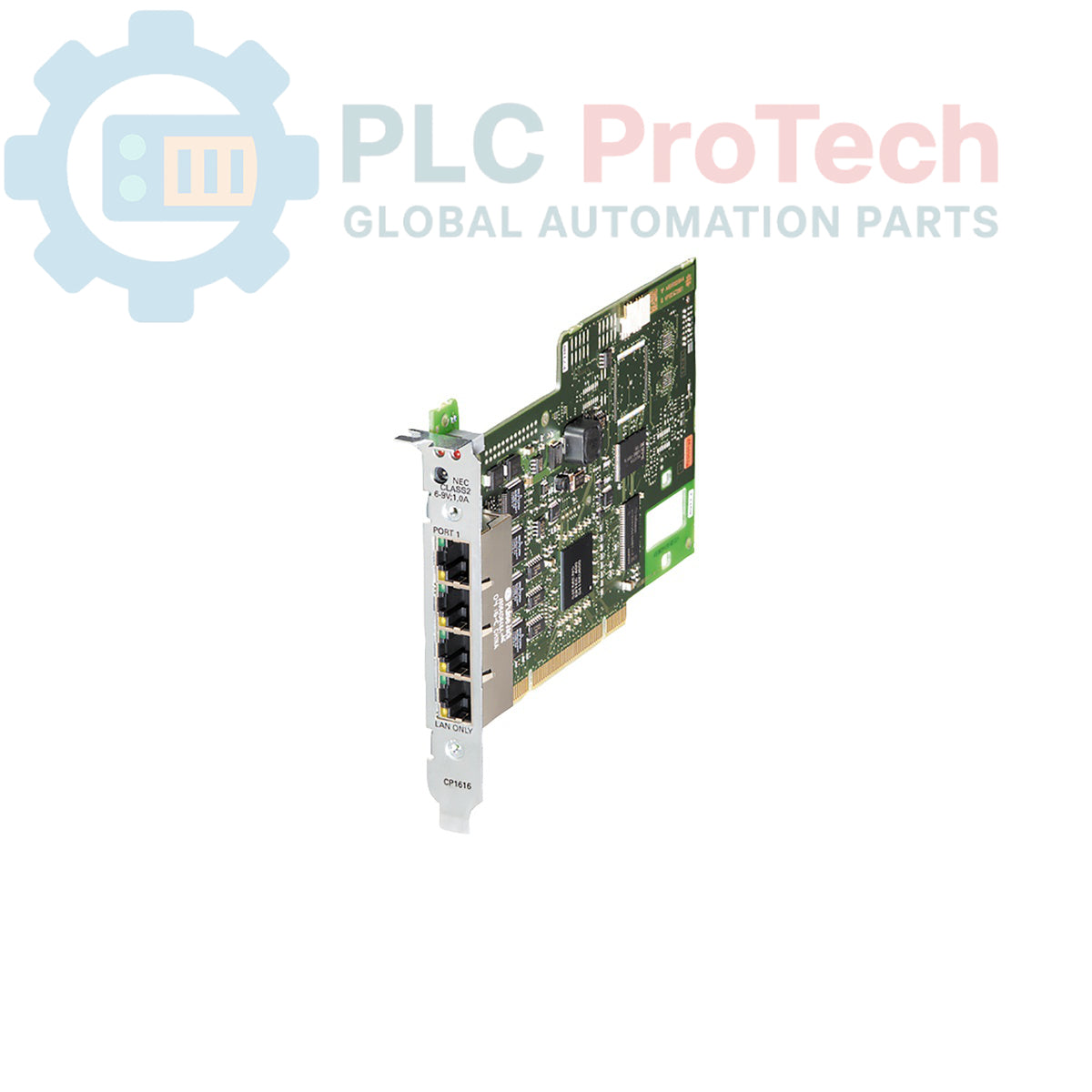

Siemens 6GK1161-6AA02 Processore di comunicazione SIMATIC CP 1616 Scheda PCI

SKU 6GK1161-6AA02

Disponibile

12-month warranty
Free returns within 30 days

Manufacturer: Siemens
Product No.: 6GK1161-6AA02
Country of origin:Germany
Product Type: Processore di comunicazione
Barcode: 85176200
Payment: T/T, Western Union
Weight: 310g
Dimensions: 1,80 x 16,70 x 10,70 cm
Shipping port: Xiamen
Warranty: 12 months

Descrizione

Il prodotto Siemens 6GK1161-6AA02 è una scheda PCI Communications Processor CP 1616 progettata per la comunicazione PROFINET IO basata su PC industriale. Questo modulo funziona come scheda PCI a 32 bit con supporto per velocità del bus di 33/66 MHz e segnalazione a 3.3/5 V. Integra un ASIC ERTEC 400 per un'elaborazione real-time efficiente e dispone di uno switch real-time a 4 porte con connettori RJ45 per il collegamento diretto alle reti PROFINET IO. Il prodotto 6GK1161-6AA02 è compatibile con il kit di sviluppo DK-16XX PN IO e con NCM PC per la configurazione e la gestione negli ambienti di automazione SIMATIC.

Caratteristiche

Interfaccia della scheda PCI (32 bit, 33/66 MHz, 3.3/5 V)
ASIC ERTEC 400 integrato
Connettività PROFINET IO
Switch real-time a 4 porte con connettori RJ45
Compatibilità con il kit di sviluppo DK-16XX PN IO
Supporto per NCM PC per la configurazione

Applicazioni

Comunicazione PROFINET IO basata su PC industriale
Applicazioni Ethernet real-time nei sistemi di automazione
Integrazione di PC industriali nelle reti PROFINET
Scambio di dati tra applicazioni PC e dispositivi PROFINET

Specifiche tecniche

Produttore	Siemens
Gamma	SIMATIC
Tipo di prodotto	Moduli di comunicazione
Fase del prodotto PLM	Attivo
Tipo di interfaccia	Scheda PCI (32 bit; 33/66 MHz; 3.3/5 V)
ASIC	ERTEC 400
Protocollo di rete	PROFINET IO
Porte di rete	Switch real-time a 4 porte (RJ45)
Dimensioni della confezione (calcolate)	1.80 x 16.70 x 10.70 cm
Peso di spedizione	0.31 kg
Codice della merce	85176200
Norme sul controllo delle esportazioni (ECCN)	N

Connessioni / interfacce

Interfaccia PCI: Per il collegamento allo slot PCI del PC industriale.
Porte RJ45 (x4): Per il collegamento alla rete PROFINET IO.

Linee guida per l'installazione

Spegnimento: Assicurarsi che il PC industriale sia completamente spento e scollegato dall'alimentazione di rete prima di aprire lo chassis.
Apertura dello chassis del PC: Aprire con cautela lo chassis del PC per accedere ai componenti interni e agli slot di espansione.
Individuazione dello slot PCI: Identificare uno slot PCI a 32 bit disponibile e compatibile con i requisiti di tensione della scheda (3.3V o 5V).
Inserimento della scheda: Allineare la scheda 6GK1161-6AA02 allo slot PCI scelto e premerla saldamente verso il basso finché non è completamente inserita.
Fissaggio della scheda: Utilizzare la staffa di ritenuta o la vite per fissare la scheda in posizione all'interno dello chassis del PC.
Chiusura dello chassis del PC: Rimontare e chiudere lo chassis del PC.
Collegamento dei cavi PROFINET: Collegare i cavi Ethernet standard con connettori RJ45 dalla rete PROFINET IO alle porte RJ45 disponibili sul modulo.
Accensione: Ricollegare il PC all'alimentazione e accenderlo.
Installazione dei driver: Installare i driver necessari e il software NCM PC richiesto affinché il sistema operativo riconosca e configuri la scheda CP 1616 per la comunicazione PROFINET IO.

FAQ

Qual è la funzione principale del Siemens 6GK1161-6AA02?

È una scheda PCI Communications Processor CP 1616 progettata per collegare i PC industriali alle reti PROFINET IO.

Quale tipo di interfaccia utilizza questo modulo per l'integrazione con il PC?

Il modulo utilizza un'interfaccia per schede PCI a 32 bit, che supporta velocità del bus di 33/66 MHz e segnali a 3,3/5 V.

Quante porte PROFINET sono disponibili sulla scheda?

La scheda dispone di uno switch in tempo reale a 4 porte con connettori RJ45 per PROFINET IO.

Quale ASIC è integrato nel 6GK1161-6AA02?

Integra un ASIC ERTEC 400 per un'elaborazione efficiente in tempo reale delle comunicazioni PROFINET IO.

Quale software viene menzionato per la configurazione di questo modulo?

Il modulo è compatibile con NCM PC per la configurazione e la gestione.
