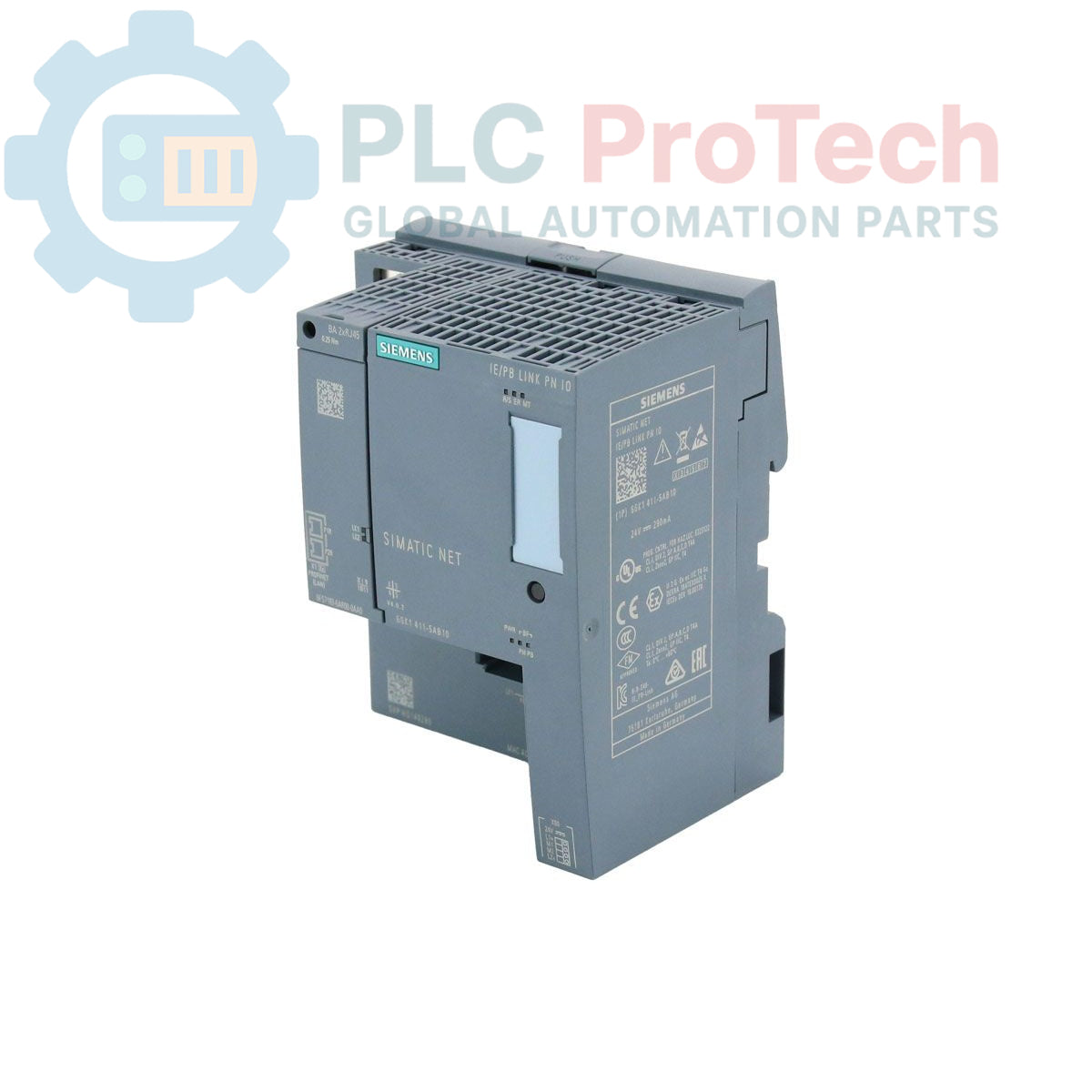

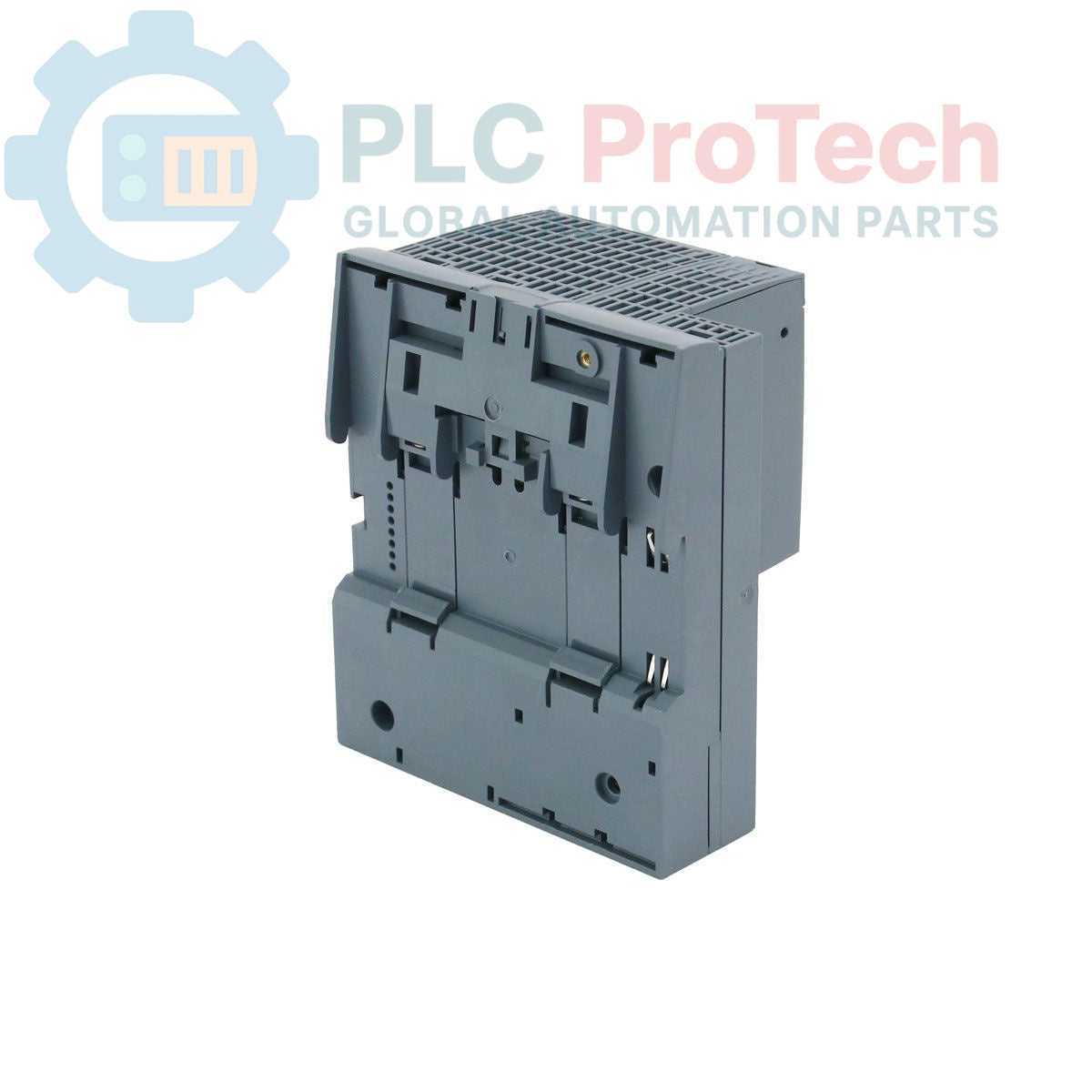

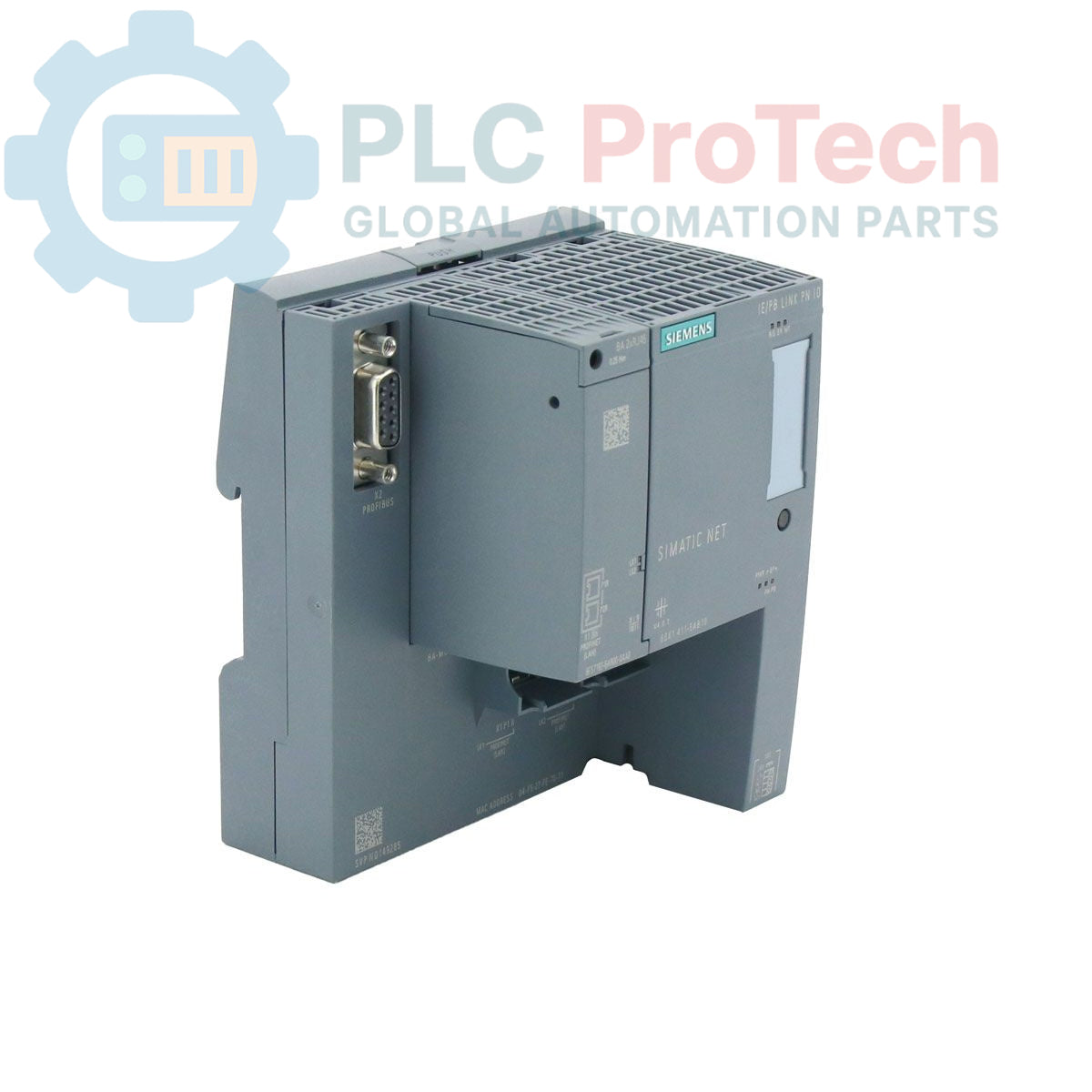

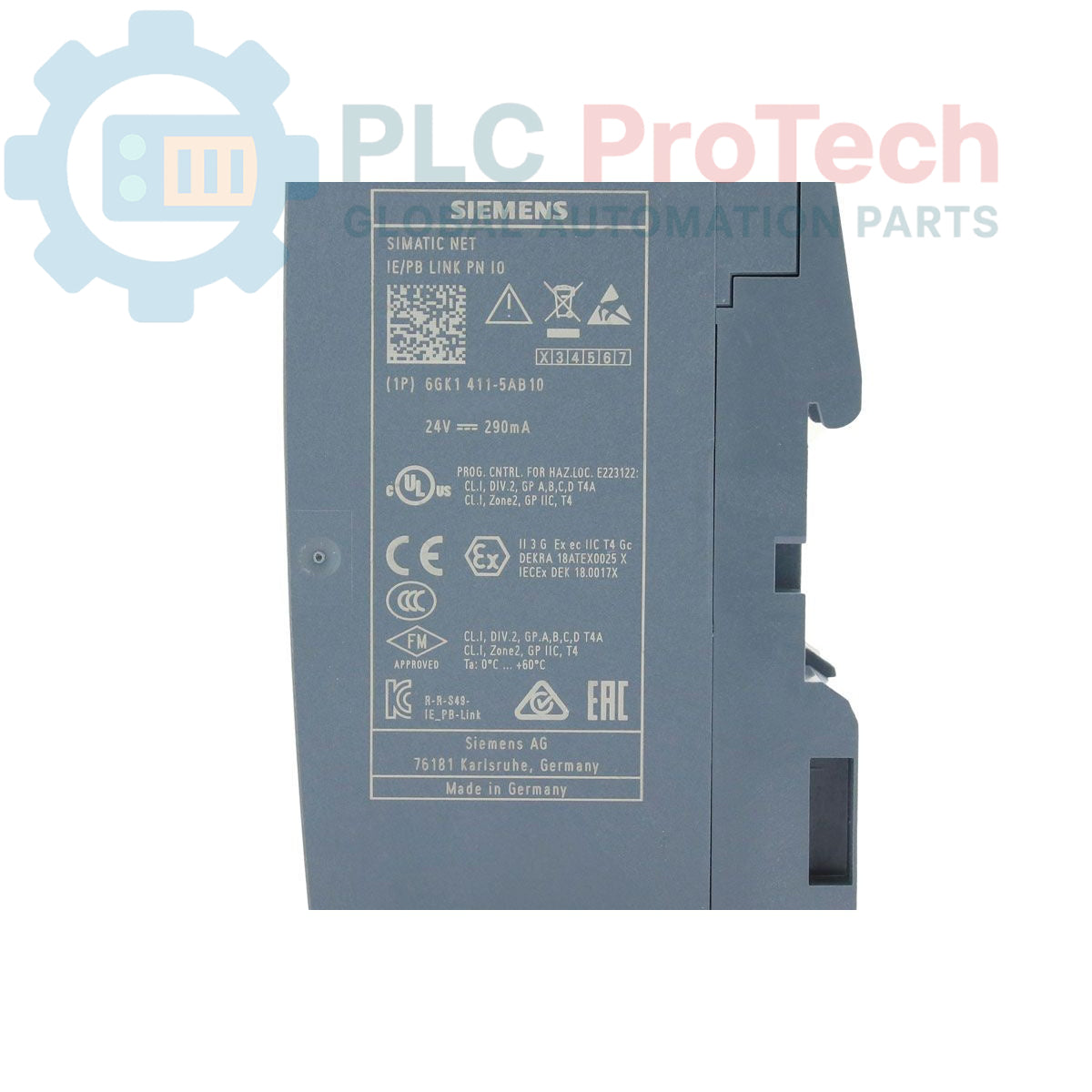

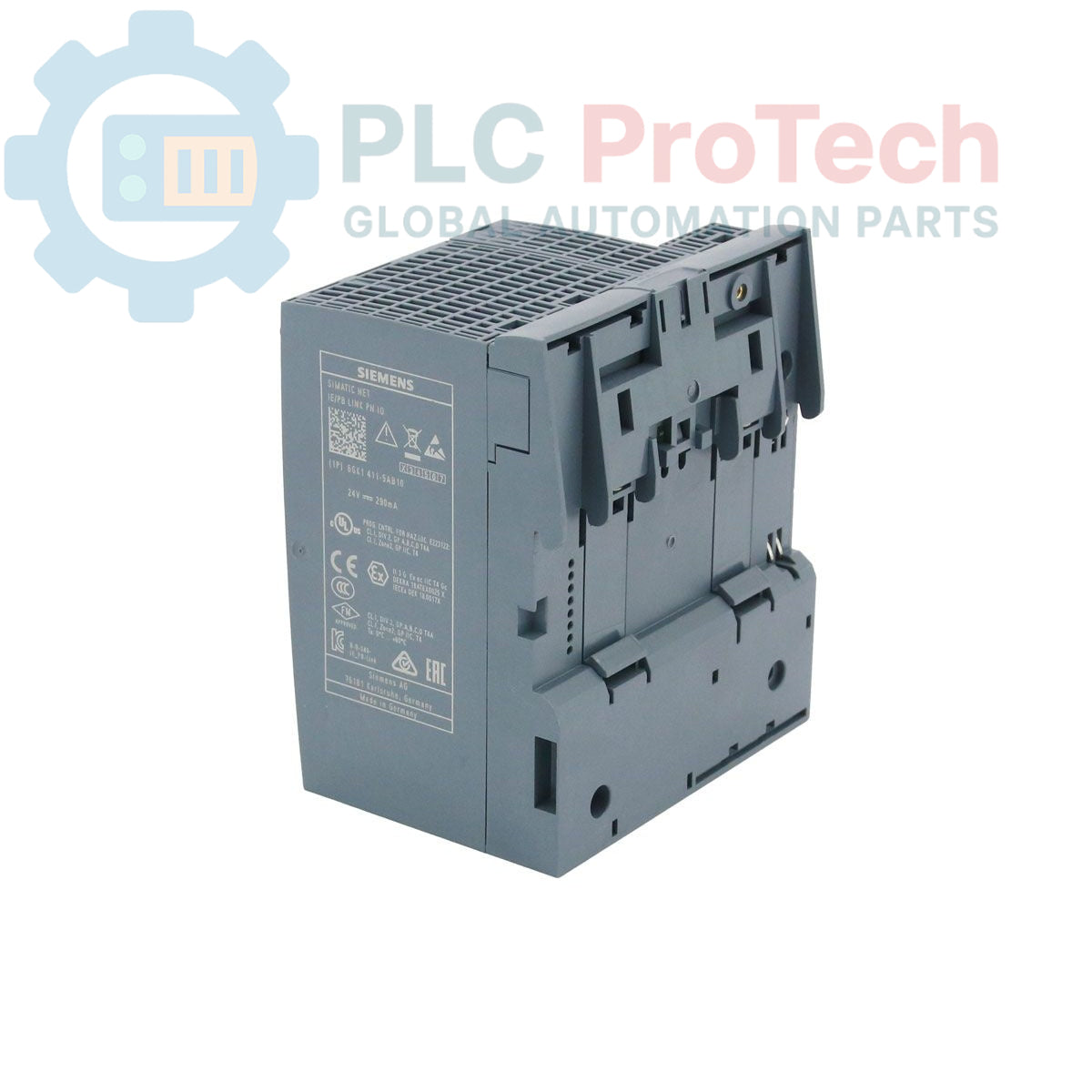

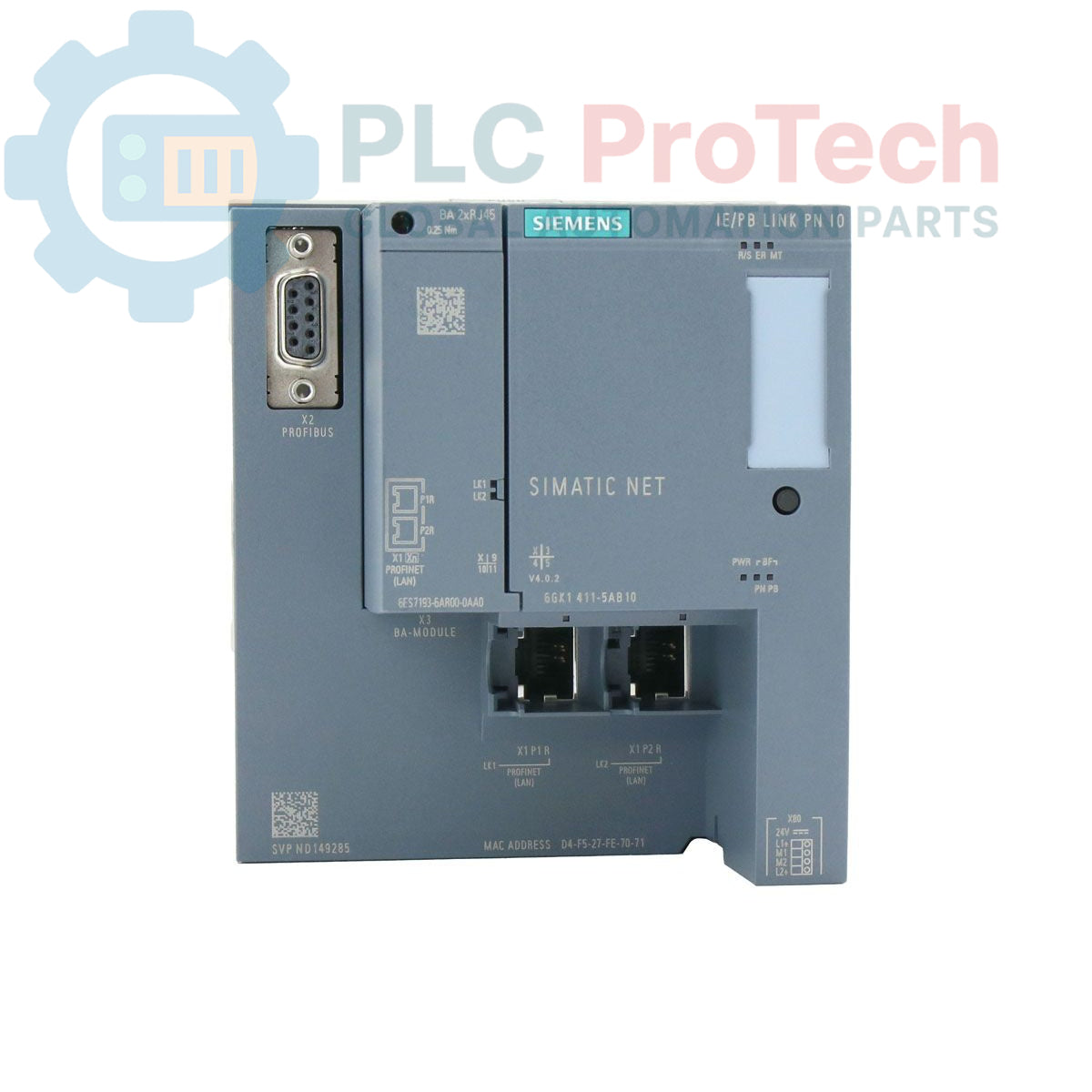

Siemens 6GK1411-5AB10 modulo di comunicazione IE/PB LINK PN IO

Descrizione

Il Siemens 6GK1411-5AB10 è un gateway industriale progettato per fornire una comunicazione fluida tra le reti Industrial Ethernet e PROFIBUS. Funzionando come dispositivo IE/PB LINK PN IO, questo modulo supporta le funzionalità PROFINET IO, il routing S7 e il routing dei record di dati per architetture complesse di automazione industriale. Grazie alla connettività Fast Ethernet a 10/100 Mbit/s e a un'interfaccia PROFIBUS che supporta velocità da 9,6 kbit/s fino a 12 Mbit/s, il 6GK1411-5AB10 garantisce uno scambio dati affidabile. Inoltre, il supporto integrato per il Media Redundancy Protocol (MRP) e il Network Time Protocol (NTP) ottimizza la disponibilità della rete e la sincronizzazione temporale nei sistemi di produzione automatizzati.

Caratteristiche

• Gateway industriale per il routing dei dati tra Industrial Ethernet e PROFIBUS
• Funzionalità PROFINET IO con supporto per il routing S7 e il routing dei record di dati
• Porta Fast Ethernet a 10/100 Mbit/s e interfaccia PROFIBUS (da 9,6 kbit/s a 12 Mbit/s)
• Supporto integrato per il Media Redundancy Protocol (MRP) per un'elevata disponibilità della rete
• Integrazione del Network Time Protocol (NTP) per una sincronizzazione precisa dell'ora dei dispositivi

Applicazioni

• Integrazione di sistemi tra reti PROFIBUS legacy e moderne reti Industrial Ethernet
• Sistemi di esecuzione della produzione e reti di controllo distribuite a livello di impianto
• Anelli di comunicazione industriale ad alta disponibilità che utilizzano la ridondanza MRP
• Linee di produzione automatizzate che richiedono routing S7 e diagnostica tra reti diverse

Specifiche tecniche

Linee guida per l'installazione

• Scollegare tutte le alimentazioni del gateway e dei segmenti di rete collegati prima del montaggio o del cablaggio.
• Montare saldamente il modulo su guide di montaggio industriali standard all'interno di un quadro di controllo protetto.
• Collegare i cavi Industrial Ethernet e PROFIBUS utilizzando un'adeguata schermatura e pratiche corrette di terminazione dei connettori.
• Posare fisicamente i cavi di comunicazione separati dalle linee di alimentazione ad alta tensione per ridurre le interferenze elettromagnetiche.
