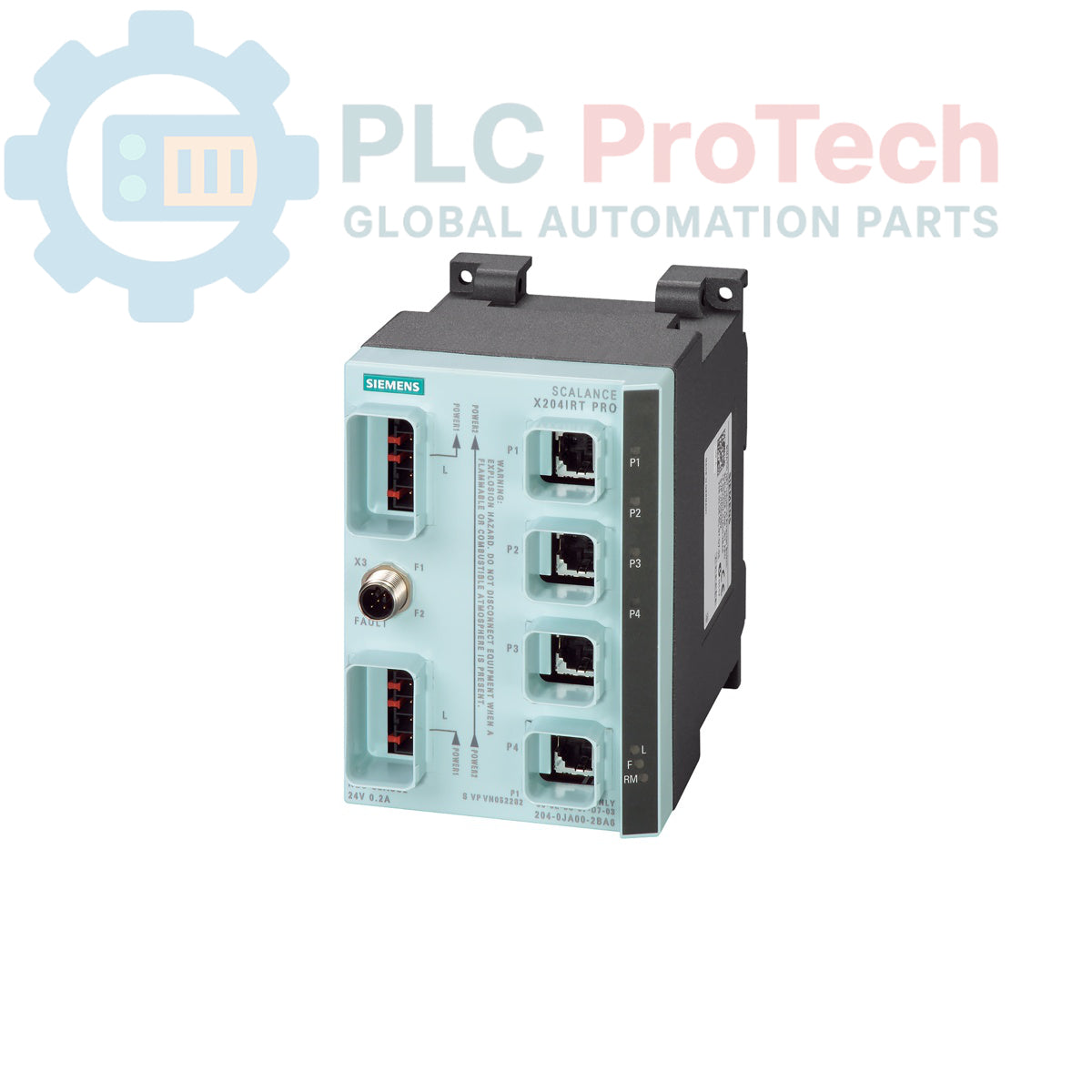

Siemens 6GK5204-0JA00-2BA6 SCALANCE X204IRT PRO switch IE IRT gestito

Descrizione

Il dispositivo Siemens 6GK5204-0JA00-2BA6 è uno switch Industrial Ethernet (IE) IRT gestito SCALANCE X204IRT PRO, progettato per applicazioni di rete industriale robuste. Questo dispositivo offre un elevato grado di protezione, IP65/67, che lo rende adatto all'impiego in ambienti difficili. È dotato di quattro porte RJ45 Push-pull da 10/100 Mbit/s per connessioni dati affidabili. Lo switch include un contatto di segnalazione degli errori con pulsante di impostazione e supporta un'alimentazione ridondante per una maggiore affidabilità operativa. In qualità di dispositivo PROFINET IO, integra funzionalità di gestione della rete e un Gestore della ridondanza integrato. È incluso un manuale elettronico su CD-ROM e come accessorio opzionale è disponibile un C-plug.

Caratteristiche

• Switch Industrial Ethernet (IE) IRT gestito
• Grado di protezione IP65/67
• 4 porte RJ45 Push-pull da 10/100 Mbit/s
• Contatto integrato di segnalazione degli errori con pulsante di impostazione
• Possibilità di alimentazione ridondante
• Funzionalità di dispositivo PROFINET IO
• Supporto alla gestione della rete
• Gestore integrato della ridondanza

Applicazioni

Lo switch Siemens SCALANCE X204IRT PRO è adatto a diverse applicazioni industriali che richiedono comunicazioni di rete affidabili e gestite in ambienti difficili. Le applicazioni tipiche includono:

• Sistemi PROFINET IO distribuiti nella costruzione di macchinari e nell'ingegneria degli impianti.
• Reti di automazione industriale che richiedono alta disponibilità e comunicazioni in tempo reale.
• Applicazioni in ambienti industriali difficili in cui è necessaria una protezione IP65/67.
• Integrazione in architetture di rete che richiedono la gestione della ridondanza per una maggiore disponibilità.
• Collegamento di dispositivi da campo e controllori nelle linee di produzione e negli stabilimenti produttivi.

Specifiche tecniche

Linee guida per l'installazione

1. La sicurezza prima di tutto: Assicurarsi che tutta l'alimentazione dell'area di installazione sia disinserita e bloccata prima di iniziare qualsiasi intervento.
2. Montaggio: Il grado di protezione IP65/67 consente il montaggio diretto sulla macchina in ambienti difficili. Fissare saldamente il dispositivo utilizzando elementi di fissaggio appropriati per evitare vibrazioni o lo sgancio accidentale.
3. Collegamento dell'alimentazione: Collegare i cavi dell'alimentazione ridondante ai morsetti designati. Rispettare la polarità corretta. Assicurarsi che le fonti di alimentazione siano stabili e rientrino nell'intervallo di tensione specificato per le apparecchiature industriali.
4. Cablaggio di rete: Utilizzare cavi Ethernet di grado industriale con connettori RJ45 Push-pull per le porte da 10/100 Mbit/s. Assicurarsi che i cavi siano inseriti correttamente e posati in modo da evitare tensioni, pieghe accentuate o interferenze causate dalle linee di alimentazione.
5. Contatto di segnalazione degli errori: Collegare il contatto di segnalazione degli errori a un sistema di monitoraggio o a un ingresso PLC, secondo necessità per la diagnostica e gli avvisi del sistema. Testare la funzione di segnalazione dopo l'installazione.
6. Messa a terra: Assicurarsi che il dispositivo sia adeguatamente collegato a terra in conformità alle normative elettriche locali e alle migliori pratiche industriali, per proteggerlo da disturbi elettrici e sovratensioni.
7. Configurazione: Fare riferimento al manuale elettronico incluso nel CD-ROM per la configurazione iniziale, la configurazione di rete e l'integrazione nel sistema PROFINET IO.
