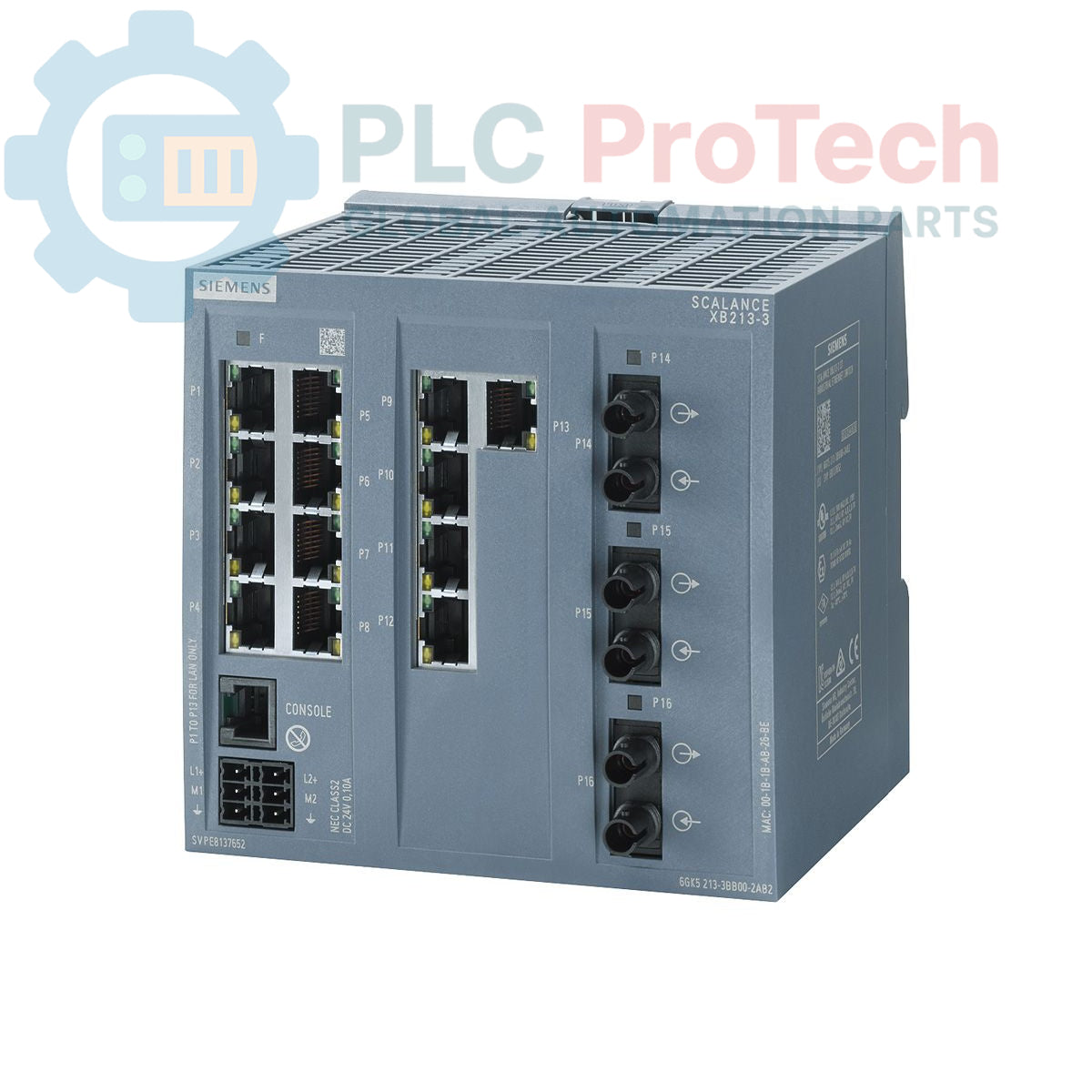

Siemens 6GK5213-3BB00-2AB2 SCALANCE XB213-3 Switch IE Managed Layer 2

Descrizione

Il Siemens 6GK5213-3BB00-2AB2 è uno switch Ethernet industriale Layer 2 gestito SCALANCE XB213-3, progettato per applicazioni di rete industriali robuste. Questo modulo dispone di 13 porte RJ45 10/100 Mbps per la connettività in rame e di 3 porte ST in fibra ottica multimodale per comunicazioni a maggiore distanza. Include una porta console per la configurazione e LED diagnostici per il monitoraggio dello stato. Lo switch supporta un'alimentazione ridondante per una maggiore affidabilità operativa ed è certificato secondo lo standard IEC 62443-4-2, garantendo la conformità agli standard di sicurezza informatica per i sistemi di automazione e controllo industriale. Funziona in un intervallo di temperatura compreso tra 0 degC e +60 degC ed è progettato per il montaggio su una guida standard, con supporto per l'integrazione PROFINET predefinita.

Caratteristiche

• Switch Ethernet industriale Layer 2 gestito
• 13 porte RJ45 10/100 Mbps
• 3 porte ST in fibra ottica multimodale (MM FO)
• 1 porta console per configurazione e diagnostica
• Indicatori LED diagnostici integrati
• Supporta configurazioni con alimentazione ridondante
• Certificato IEC 62443-4-2 per la sicurezza informatica
• Intervallo di temperatura operativa: da 0 degC a +60 degC
• Progettato per il montaggio su guida standard
• Supporto PROFINET predefinito

Applicazioni

• Reti Ethernet industriali che richiedono funzionalità di switching Layer 2 gestite
• Integrazione in sistemi di automazione basati su PROFINET
• Applicazioni che richiedono una combinazione di connettività in rame e in fibra ottica
• Sistemi che richiedono una maggiore affidabilità di rete grazie al supporto di un'alimentazione ridondante
• Sistemi di controllo industriale (ICS) in cui la conformità alla sicurezza informatica (IEC 62443-4-2) è fondamentale
• Connettività I/O distribuita e dei dispositivi di campo in ambienti industriali difficili

Specifiche tecniche

Linee guida per l'installazione

1. Disalimentazione: assicurarsi che tutta l'alimentazione dell'area di installazione sia disattivata e bloccata prima di iniziare qualsiasi intervento.
2. Montaggio: montare lo switch SCALANCE XB213-3 su una guida DIN standard. Assicurarsi che il dispositivo sia agganciato saldamente per evitarne lo spostamento dovuto alle vibrazioni.
3. Collegamento dell'alimentazione: collegare i cavi di alimentazione ai morsetti designati. Lo switch supporta un'alimentazione ridondante; collegare sia l'alimentazione primaria sia quella secondaria se è richiesta una configurazione ridondante. Rispettare la polarità corretta.
4. Connessioni di rete:
   • Collegare i cavi Ethernet RJ45 da 10/100 Mbps alle porte in rame per la connettività dei dispositivi locali.
   • Collegare i cavi in fibra ottica multimodale (MM FO) ST alle porte in fibra per connessioni a maggiore distanza o immuni ai disturbi. Assicurarsi che la terminazione della fibra sia corretta e che sia pulita.
5. Connessione della console: se sono necessarie la configurazione locale o la diagnostica, collegare un cavo console alla porta console dedicata.
6. Messa a terra: assicurarsi che lo switch e il sistema di guida DIN siano correttamente messi a terra per mantenere l'integrità del segnale e la sicurezza.
7. Considerazioni ambientali: verificare che l'ambiente operativo rientri nell'intervallo di temperatura specificato, da 0 °C a +60 °C. Assicurarsi che intorno al dispositivo vi sia una ventilazione adeguata.

Conformità e certificazioni

• IEC 62443-4-2 (Reti di comunicazione industriale - Sicurezza della rete e del sistema - Parte 4-2: Requisiti tecnici di sicurezza per i componenti IACS)
