Switch Ethernet industriale gestito Siemens SCALANCE X307-3 6GK5307-3BL10-2AA3

Descrizione

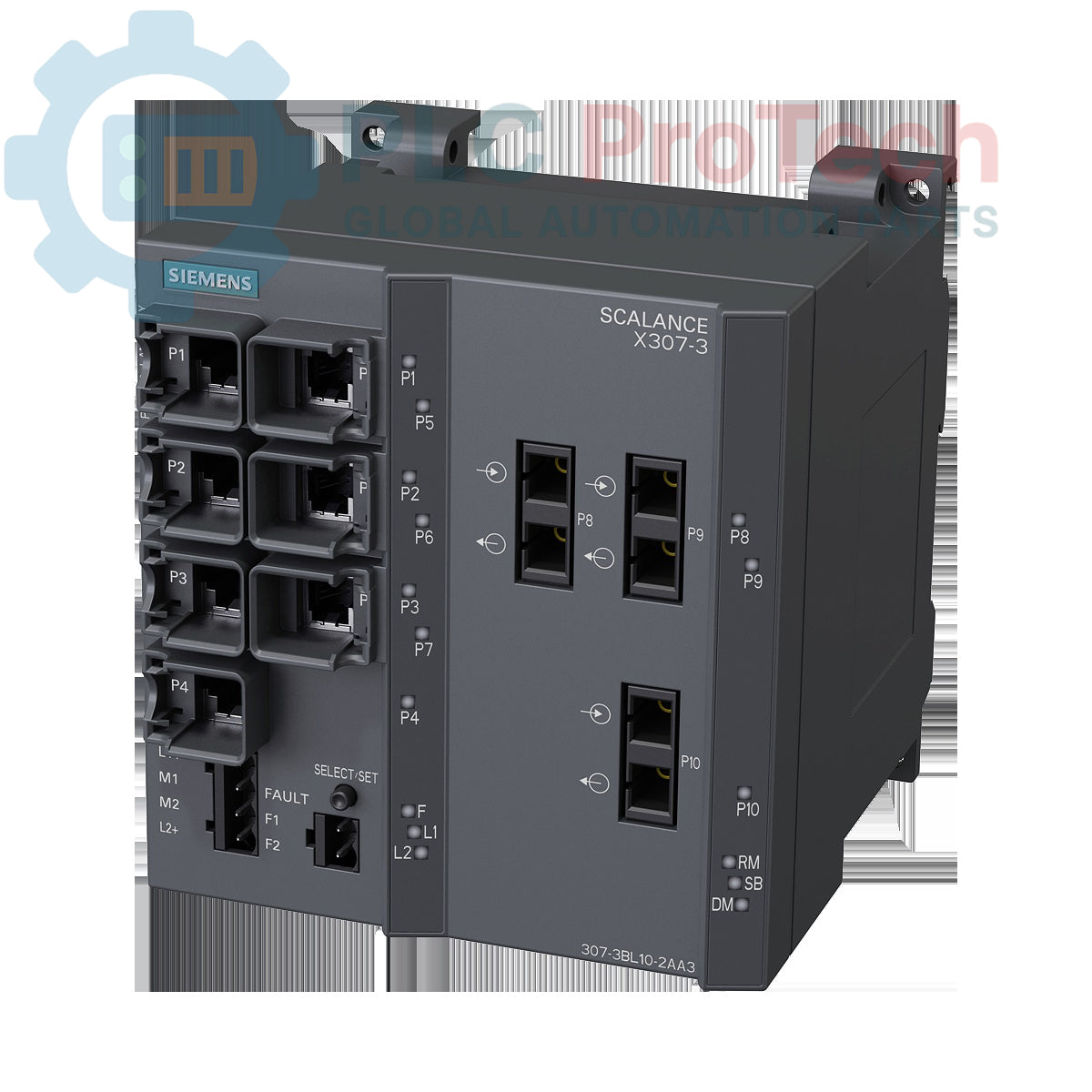

Questo dispositivo è uno switch Ethernet industriale gestito Siemens 6GK5307-3BL10-2AA3 della serie SCALANCE X307-3, progettato per applicazioni di networking industriale robuste. Dispone di un totale di 10 porte, tra cui 7x 10/100 Mbit/s RJ45 in rame e 3x 1000 Mbit/s SC in fibra ottica multimodale (MM). Le caratteristiche principali includono la gestione integrata della rete, la funzionalità di dispositivo PROFINET IO e un manager di ridondanza integrato per migliorare la disponibilità della rete. Lo switch è dotato di diagnostica tramite LED e di un contatto di segnalazione degli errori per il monitoraggio dello stato e il rilevamento dei guasti. Supporta funzionalità standard da ufficio come RSTP, VLAN e IGMP e include un C-PLUG per il backup della configurazione e la sostituzione rapida del dispositivo.

Caratteristiche

• Funzionalità di switch Ethernet industriale (IE) Managed Plus.
• Combinazione di porte in rame e in fibra ottica per una progettazione flessibile della rete.
• Manager di ridondanza integrato per reti ad alta disponibilità.
• Funziona come dispositivo PROFINET IO per un'integrazione perfetta nell'automazione.
• Supporta i protocolli RSTP, VLAN e IGMP.
• Diagnostica sul dispositivo tramite LED e un contatto di segnalazione degli errori.
• Include un C-PLUG per la memorizzazione dei dati di configurazione.
• Dotato di un pulsante di selezione/impostazione per la configurazione in loco.

Applicazioni

• Networking e sistemi di controllo a livello di impianto.
• Comunicazione dati a livello macchina e celle di automazione.
• Integrazione di dispositivi Ethernet nelle reti PROFINET.
• Implementazione di topologie di rete ad anello ridondante o a stella.
• Collegamento di segmenti remoti di un impianto tramite collegamenti in fibra ottica.

Specifiche tecniche

Linee guida per l'installazione

1. 1 Disalimentazione del sistema: Prima dell'installazione, scollegare completamente e mettere in sicurezza tutte le fonti di alimentazione dell'armadio o del quadro di controllo in cui verrà installato lo switch. Verificare l'assenza di tensione.
2. 2 Montaggio del dispositivo: Montare saldamente lo switch SCALANCE su una guida DIN standard da 35 mm all'interno dell'armadio. Assicurare uno spazio sufficiente per la ventilazione e il passaggio dei cavi.
3. 3 Collegamento della messa a terra: Collegare il terminale di terra funzionale (FE) dello switch al sistema di collegamento equipotenziale dell'armadio utilizzando un conduttore a bassa impedenza, per garantire una corretta messa a terra.
4. 4 Terminazione dei cavi di rete: Collegare i cavi di rete in fibra ottica RJ45 e SC alle porte corrispondenti. Assicurarsi che i connettori in fibra ottica siano puliti prima dell'inserimento e rispettare il raggio minimo di curvatura per tutti i cavi.
5. 5 Collegamento dell'alimentazione: Collegare l'alimentatore CC specificato ai terminali di ingresso dell'alimentazione, rispettando la polarità corretta. Utilizzare cavi di sezione adeguata al carico e alla distanza.
6. 6 Alimentazione e verifica del sistema: Dopo aver confermato che tutti i collegamenti siano sicuri, rimuovere i dispositivi LOTO e riattivare l'alimentazione del sistema. Verificare che lo switch si accenda e controllare i LED di stato per il normale funzionamento e l'attività del collegamento.
