Switch Ethernet industriale gestito Siemens SCALANCE X308-2M 6GK5308-2GG10-2AA2

Descrizione

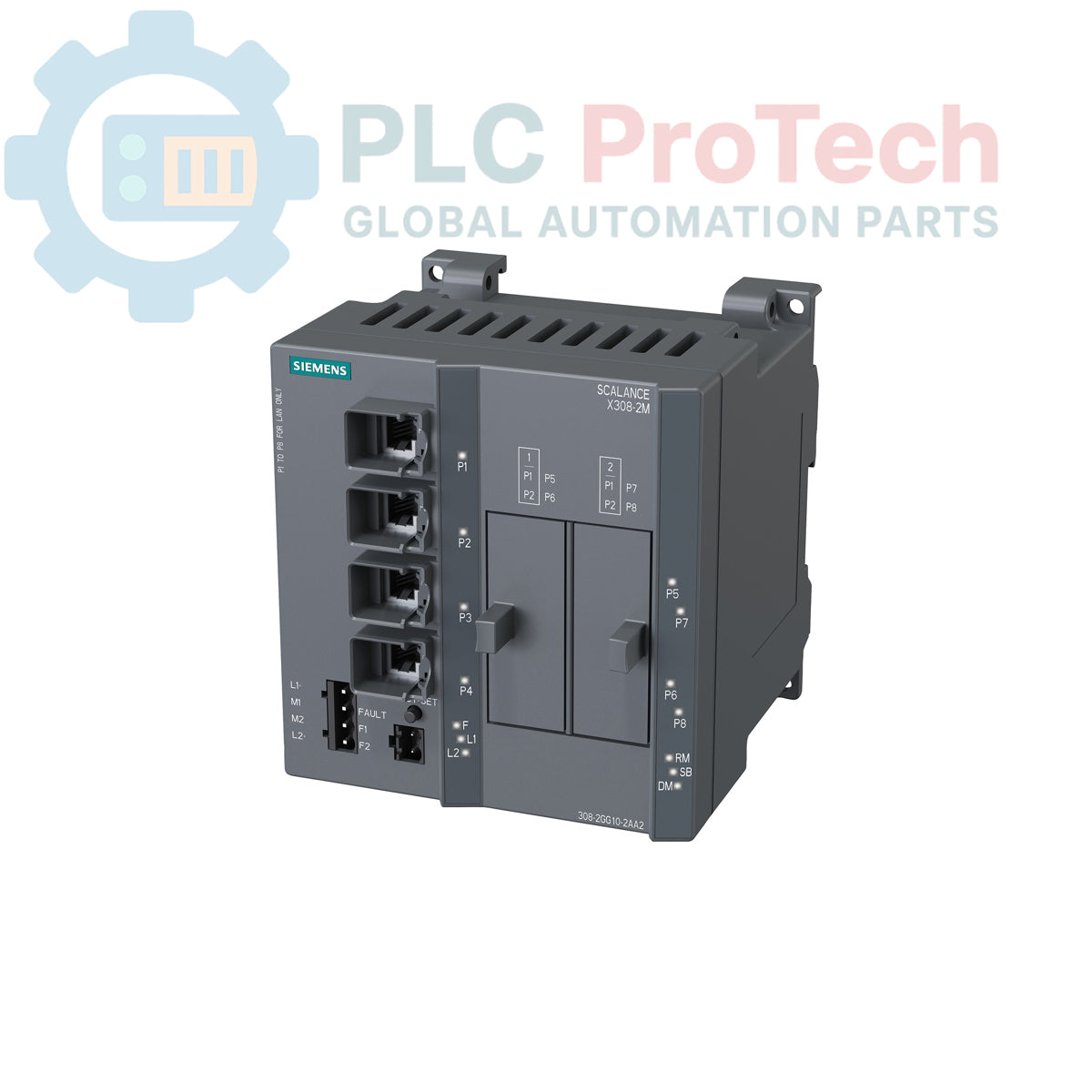

Il Siemens 6GK5308-2GG10-2AA2 è uno switch Ethernet industriale gestito compatto SCALANCE X308-2M, progettato per il networking a livello di macchina e l'installazione in quadri elettrici. Offre una configurazione flessibile delle porte con quattro porte RJ45 fisse da 10/100/1000 Mbit/s e due slot per moduli multimediali a 2 porte, che consentono collegamenti elettrici o ottici a 100/1000 Mbit/s. Come dispositivo PROFINET IO con manager di ridondanza integrato, questo switch garantisce un'elevata disponibilità della rete e una perfetta integrazione negli ambienti di automazione Siemens. L'unità include un C-PLUG nella dotazione per un semplice backup della configurazione e la sostituzione del dispositivo.

Caratteristiche

• ■ Funzionalità di switching gestito di livello 2 per il controllo della rete.
• ■ Manager di ridondanza integrato per aumentare la disponibilità della rete.
• ■ Funziona come dispositivo PROFINET IO per la diagnostica e l'integrazione del sistema.
• ■ Supporta protocolli IT standard per ufficio, tra cui RSTP, VLAN e IGMP.
• ■ Dotato di diagnostica LED, un contatto di segnalazione degli errori e un pulsante di selezione/impostazione per la gestione in loco.
• ■ Include un modulo di memoria rimovibile C-PLUG per la memorizzazione della configurazione.

Applicazioni

• ■ Reti di automazione di fabbrica e di impianto che richiedono elevata disponibilità.
• ■ Aggregazione e comunicazione dei dati a livello di macchina.
• ■ Integrazione di dispositivi compatibili con PROFINET in una rete Ethernet strutturata.
• ■ Sistemi di controllo che richiedono la segmentazione della rete tramite VLAN.

Specifiche tecniche

Linee guida per l'installazione

1. 1 Disalimentazione del quadro: verificare che il quadro elettrico sia completamente disalimentato e seguire tutte le procedure di blocco e segnalazione (LOTO) applicabili prima di iniziare i lavori.
2. 2 Montaggio dello switch: fissare saldamente lo switch SCALANCE su una guida DIN standard da 35 mm all'interno dell'involucro, assicurando uno spazio sufficiente per la ventilazione e l'accesso ai cavi.
3. 3 Collegamento della messa a terra funzionale: collegare il morsetto di terra funzionale (FE) dello switch alla barra di equipotenzialità del quadro utilizzando un conduttore a bassa impedenza.
4. 4 Collegamento dell'alimentazione: collegare la sorgente di alimentazione CC specificata alla morsettiera di alimentazione, rispettando la polarità corretta. Se si utilizzano alimentatori ridondanti, collegarli entrambi.
5. 5 Collegamento dei cavi di rete: collegare i cavi Ethernet schermati alle porte RJ45. Se si utilizzano moduli di trasmissione, installarli negli slot e collegare i cavi corrispondenti. Assicurare un corretto instradamento dei cavi e un adeguato scarico della trazione.
6. 6 Accensione e verifica: dopo aver verificato che tutti i collegamenti siano sicuri, rialimentare il quadro. Osservare i LED del dispositivo per confermare lo stato di alimentazione, il collegamento di rete e l'attività.
