Siemens 6GK5788-2GD00-0AB0 SCALANCE W788-2 M12 Punto di accesso IWLAN

Descrizione

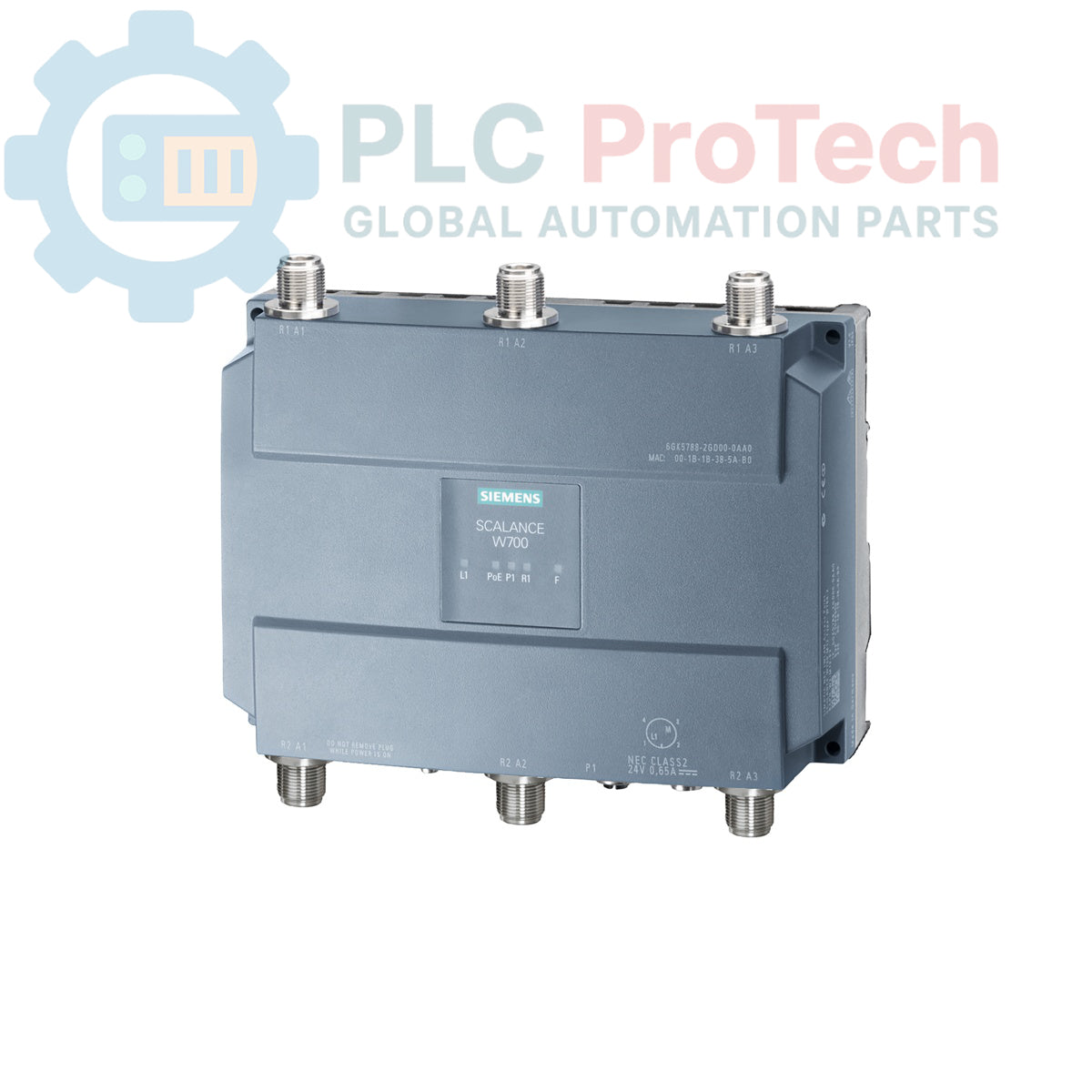

Il Siemens 6GK5788-2GD00-0AB0 è un punto di accesso LAN wireless industriale (IWLAN) della serie SCALANCE W788-2 M12, progettato per comunicazioni affidabili in ambienti difficili. Questa unità è dotata di due radio e sei porte per antenne N-CON, e supporta gli standard IEEE 802.11a/b/g/h/n su entrambe le bande di frequenza 2,4 GHz e 5 GHz. Ogni radio è in grado di raggiungere una velocità dati lorda fino a 450 Mbit/s. La connettività è garantita da una singola porta Ethernet M12 con supporto fino a 1 Gbit/s. L'alimentazione può essere fornita tramite Power over Ethernet (PoE) o tramite un ingresso ridondante a 24 V CC, offrendo flessibilità di installazione. Il robusto alloggiamento con grado di protezione IP65 garantisce protezione dalla polvere e dall'ingresso dell'acqua.

Caratteristiche

• Design a doppia radio per una configurazione di rete flessibile
• Supporta gli standard wireless IEEE 802.11a/b/g/h/n
• Opera sulle bande di frequenza a 2,4 GHz e 5 GHz
• Velocità dati lorda fino a 450 Mbit/s per radio
• Involucro con grado di protezione IP65 e connettori M12 per ambienti difficili
• Opzioni di alimentazione flessibili con PoE e ingresso ridondante a 24 V CC
• Supporta iFeatures avanzate tramite un KEY-PLUG opzionale
• Implementa i protocolli di sicurezza e QoS WPA2, IEEE 802.11i e IEEE 802.11e

Applicazioni

• Sistemi ferroviari e di trasporto pubblico
• Veicoli a guida automatica (AGV) nella logistica e nella produzione
• Reti wireless per esterni in impianti industriali
• Comunicazione da macchina a macchina (M2M)
• Apparecchiature mobili e sistemi di controllo per gru

Specifiche tecniche

Linee guida per l'installazione

1. 1 Assicurarsi che tutte le fonti di alimentazione dell'area di installazione siano disalimentate e messe in sicurezza utilizzando procedure LOTO appropriate.
2. 2 Montare saldamente l'unità SCALANCE W788-2 M12 su una superficie stabile e priva di vibrazioni. Assicurarsi che vi sia spazio sufficiente per l'installazione delle antenne e il passaggio dei cavi.
3. 3 Collegare le antenne N-CON alle sei porte designate. Serrare i connettori alla coppia specificata dal produttore per garantire il mantenimento della tenuta IP65.
4. 4 Collegare il cavo Ethernet M12 per la comunicazione dati. Se si utilizza PoE, assicurarsi che il cavo e la porta upstream supportino lo standard di alimentazione richiesto.
5. 5 Se si utilizza una fonte di alimentazione locale, collegare l'alimentazione ridondante a 24 V DC tramite il connettore di alimentazione M12 codificato A, verificando la corretta polarità.
6. 6 Installare i cappucci di tenuta M12 forniti su tutte le porte inutilizzate per mantenere il grado di protezione IP65.
7. 7 Dopo aver verificato tutti i collegamenti, rimuovere i dispositivi LOTO e alimentare l'unità per la configurazione e la messa in servizio.
