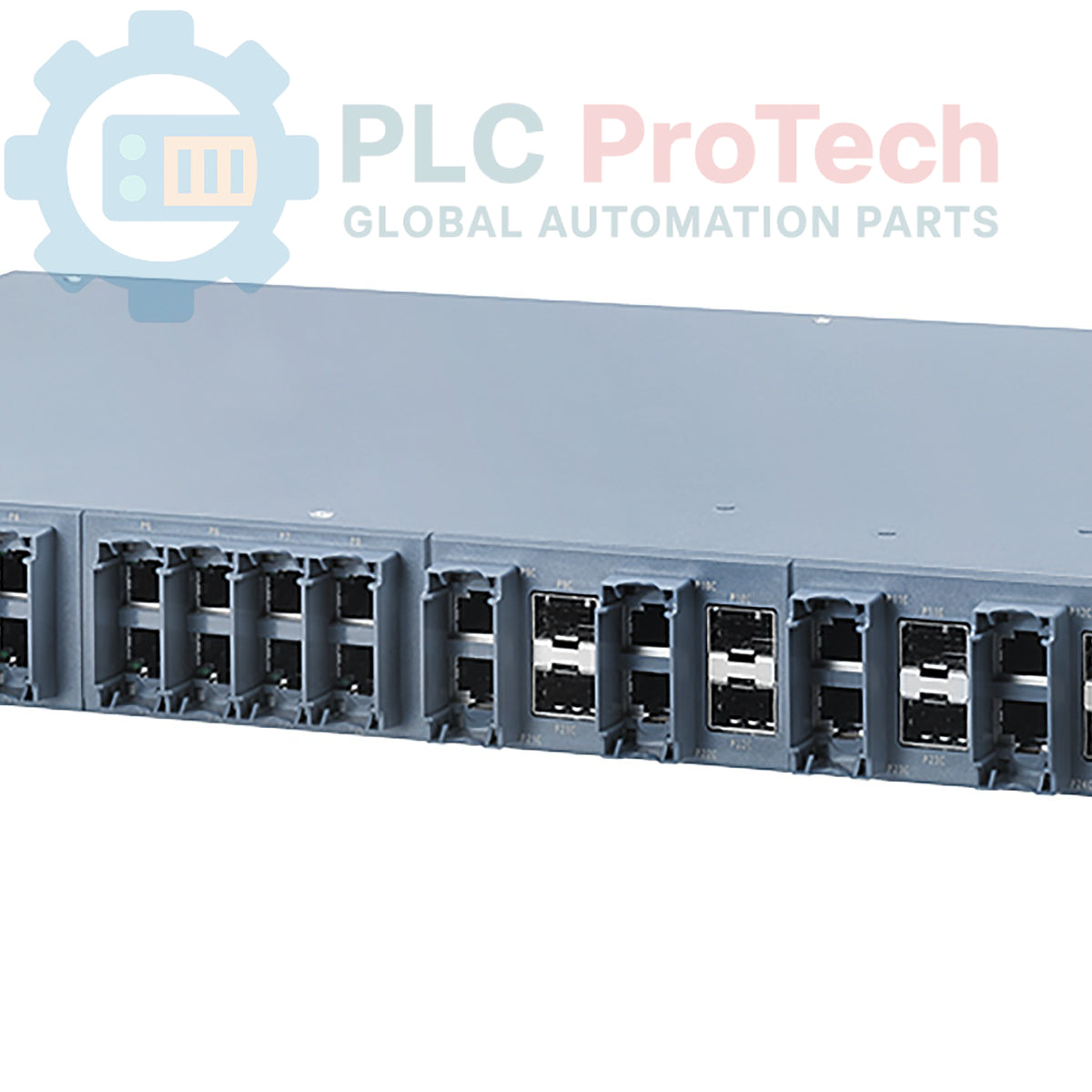

Siemens SCALANCE XR524-8C 6GK5524-8GS00-2AR2 Switch IE gestito di livello 3

Descrizione

Il Siemens 6GK5524-8GS00-2AR2 è uno switch Industrial Ethernet gestito di livello 3 SCALANCE XR524-8C, progettato per il networking a livello di controllo e la comunicazione a livello di stabilimento. Questa unità funziona con un'alimentazione a 24 V CC e offre connettività ad alta densità con un totale di 24 porte utilizzabili, incluse interfacce in rame RJ45 e interfacce SFP in fibra ottica. In quanto dispositivo di livello 3, supporta funzioni di routing per la segmentazione della rete. Il suo ampio set di funzionalità include funzioni di ridondanza integrate e il supporto nativo come dispositivo PROFINET IO, rendendolo adatto ai sistemi di automazione industriale ad alta disponibilità.

Caratteristiche

• Gestione di livello 3 con funzionalità di routing
• Funziona come dispositivo PROFINET IO per un'integrazione perfetta con TIA
• Elevata densità di porte con 24 porte 10/100/1000 Mbit/s totali utilizzabili
• Connettività flessibile con 8 porte combo (RJ45 o SFP)
• Funzioni di ridondanza integrate per un'elevata disponibilità della rete
• Supporta le funzionalità standard delle reti d'ufficio (RSTP, VLAN, IGMP)
• Dotato di un contatto di segnalazione degli errori per la diagnostica
• Include un C-PLUG nella fornitura per il backup e il trasferimento della configurazione

Applicazioni

• Backbone di rete a livello di stabilimento negli impianti di produzione
• Networking a livello di controllo nei sistemi di automazione e controllo dei processi
• Segmentazione di grandi reti industriali tramite routing
• Integrazione delle celle di automazione nella rete aziendale
• Strutture di rete ad alta disponibilità e ridondanti

Specifiche tecniche

Linee guida per l'installazione

1. 1 Assicurarsi che l'armadio di comando sia diseccitato e verificare che si trovi in uno stato di energia zero prima di iniziare l'installazione.
2. 2 Montare saldamente lo switch in un rack o armadio industriale standard da 19 pollici utilizzando la ferramenta di montaggio appropriata. Assicurare uno spazio sufficiente per la ventilazione intorno all'unità.
3. 3 Collegare il morsetto di terra funzionale (FE) o di terra di protezione (PE) sul telaio dello switch al punto di messa a terra principale dell'armadio utilizzando un conduttore a bassa impedenza.
4. 4 Collegare i cavi dell'alimentazione a 24 V CC ai morsetti di ingresso dell'alimentazione designati, rispettando la polarità corretta. Utilizzare conduttori di sezione adeguata al carico.
5. 5 Se si utilizza un backup della configurazione, inserire il C-PLUG nell'apposito slot del dispositivo.
6. 6 Collegare i cavi di rete alle porte RJ45 e/o inserire i ricetrasmettitori SFP e collegare i cavi in fibra ottica come richiesto dalla progettazione della rete.
7. 7 Una volta fissati tutti i collegamenti, chiudere l'armadio, rimuovere i dispositivi LOTO e riattivare il sistema. Verificare il corretto funzionamento tramite i LED di stato del dispositivo.
