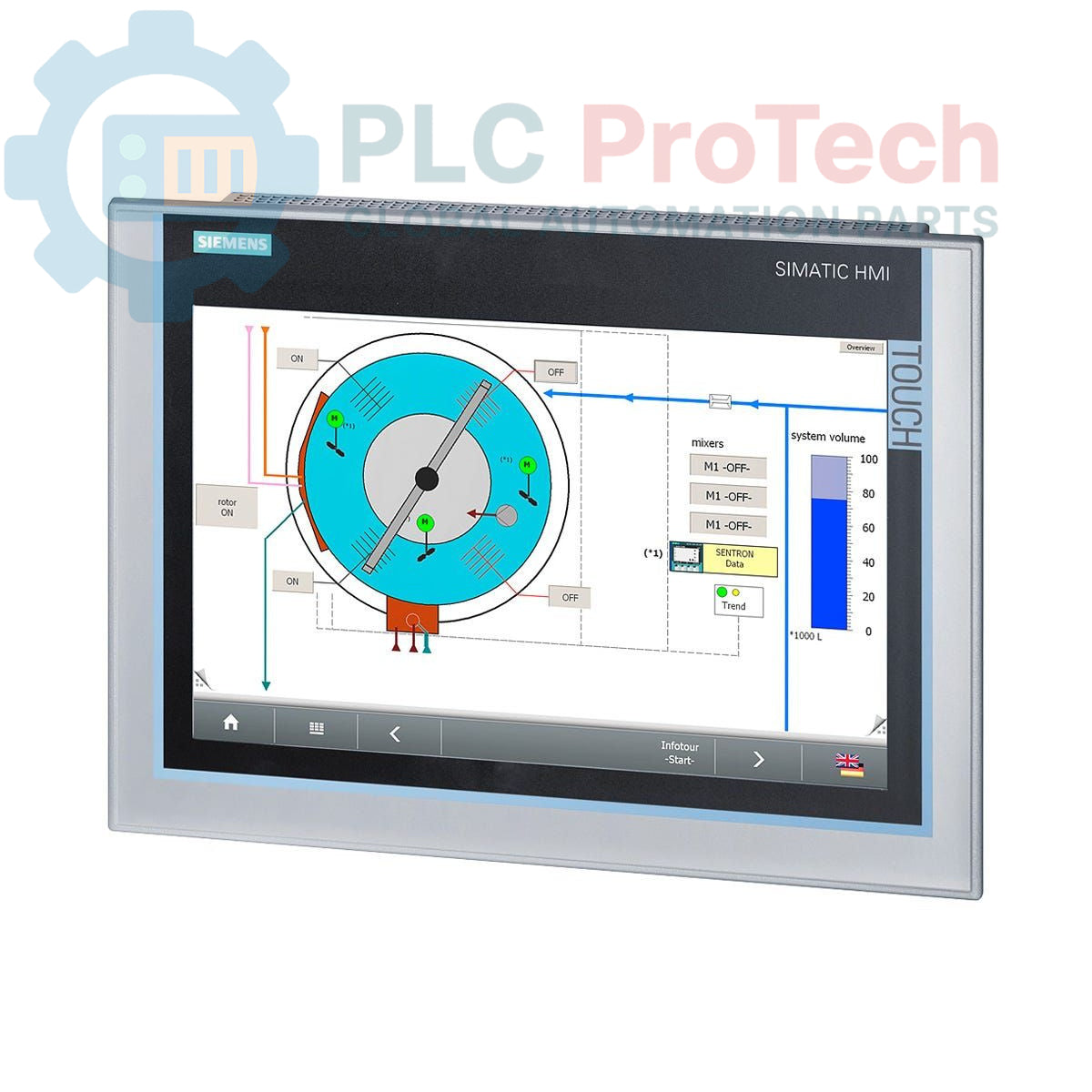

Siemens SIMATIC IPC 477D 6AV7240-3AC04-0EA0 Panel PC

Descrizione

Questo è un Siemens SIMATIC IPC 477D, modello 6AV7240-3AC04-0EA0, un Panel PC industriale progettato per attività di controllo e visualizzazione a livello macchina. È dotato di un display touch da 12 pollici gestito da un processore Intel Core i3-3217UE con 4 GB di RAM e una scheda CFAST da 16 GB per l'archiviazione. La connettività è garantita da due porte Ethernet Gigabit (IE/PN), quattro porte USB montate sul retro e una singola porta seriale RS-232. Questa unità funziona con un'alimentazione industriale a 24 V CC e viene fornita senza sistema operativo né software SIMATIC preinstallati.

Caratteristiche

• Display touch resistivo da 12 pollici
• Processore Intel Core i3-3217UE
• 4 GB di RAM installata
• Scheda di memoria CFAST da 16 GB
• Doppie porte Ethernet Gigabit per la connettività IE/PN
• Quattro interfacce USB montate sul retro
• Una porta di comunicazione seriale RS-232
• Funziona con un'alimentazione a 24 V CC

Applicazioni

• Interfaccia uomo-macchina (HMI) per il controllo dei processi
• Acquisizione e registrazione dei dati a livello macchina
• Stazioni client SCADA negli ambienti di produzione
• Monitoraggio e pannelli di controllo delle linee di produzione

Specifiche tecniche

Linee guida per l'installazione

1. 1 Disalimentare e bloccare l'alimentazione principale dell'armadio o dell'involucro di controllo prima di iniziare qualsiasi intervento.
2. 2 Preparare l'apertura del pannello secondo le specifiche meccaniche del dispositivo. Assicurarsi che tutte le superfici siano pulite, asciutte e prive di bave o detriti.
3. 3 Inserire il Panel PC nell'apertura dalla parte anteriore dell'armadio, assicurandosi che sia a filo con la superficie del pannello.
4. 4 Fissare l'unità dal retro utilizzando i morsetti di montaggio forniti. Serrare i morsetti in modo uniforme e sequenziale alla coppia raccomandata dal produttore, per garantire una corretta tenuta ambientale.
5. 5 Collegare un alimentatore stabile e dedicato da 24 V DC ai terminali di ingresso dell'alimentazione designati. Verificare la polarità corretta (+/-) prima di applicare l'alimentazione.
6. 6 Stabilire un collegamento di terra di protezione (PE) a bassa impedenza al terminale di terra del telaio, per garantire sicurezza e immunità ai disturbi.
7. 7 Collegare i cavi di comunicazione Ethernet, USB e seriali come richiesto. Instradare i cavi di segnale separatamente dalle linee di alimentazione ad alta tensione per ridurre al minimo le interferenze elettromagnetiche.
