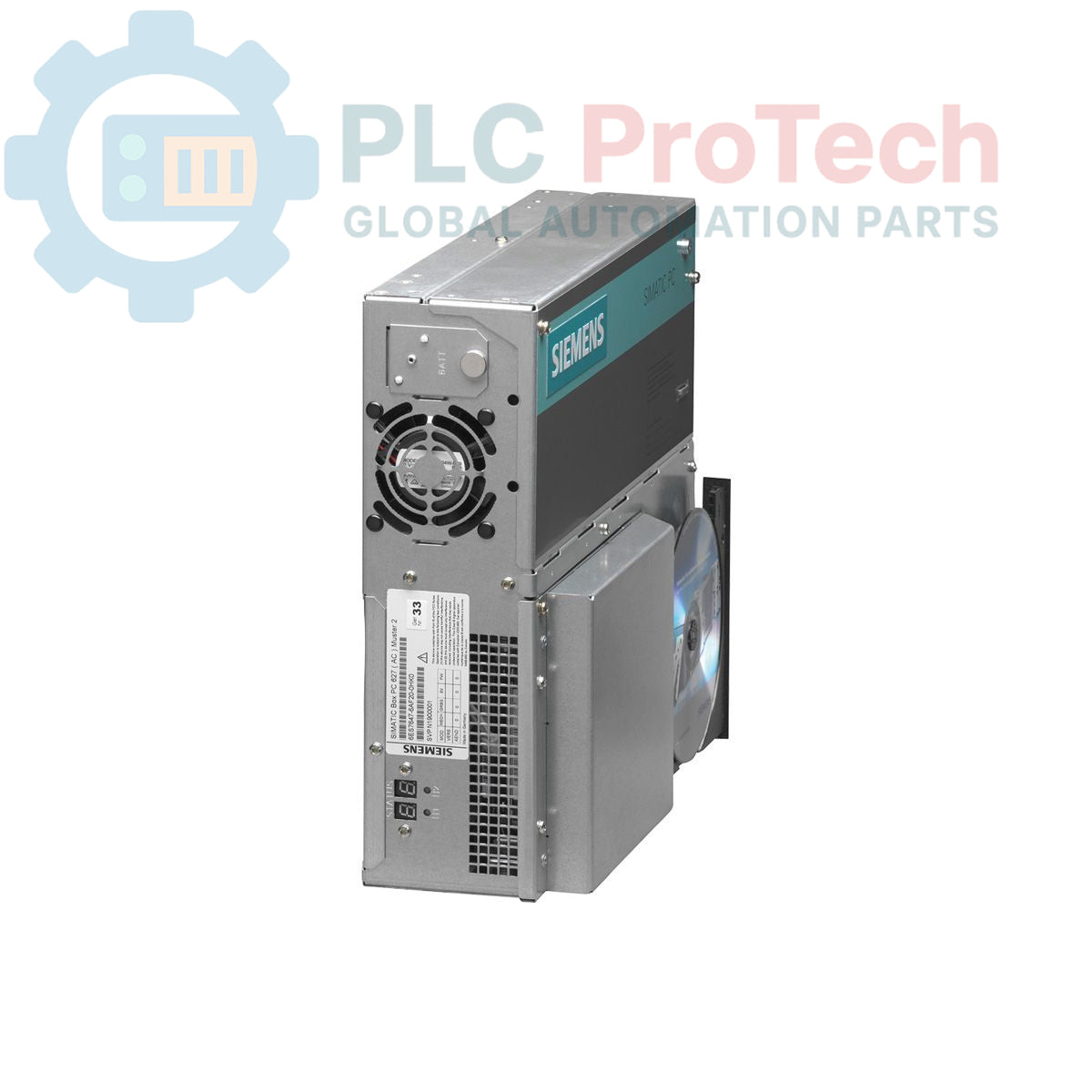

Siemens Simatic Box PC 627 6ES7647-6AC23-0CK0 PC industriale

Descrizione

Il SIMATIC BOX PC 627 Siemens, modello 6ES7647-6AC23-0CK0, è un computer industriale robusto progettato per gli ambienti produttivi più esigenti. Questa unità è dotata di un processore Pentium M 730 con frequenza di 1,6 GHz, supportato da un bus front-side a 533 MHz e 2 MB SLC. Dispone di 512 MB di memoria SODIMM DDR2 533 per un funzionamento efficiente.

La grafica AGP integrata fornisce 8–128 MB di memoria condivisa, adatta per applicazioni industriali di visualizzazione e controllo. Il 6ES7647-6AC23-0CK0 include un disco rigido SATA da 80 GB e un'unità DVD+/-RW, offrendo un'ampia capacità di archiviazione e gestione dei supporti. Le opzioni di connettività sono complete e comprendono due porte Ethernet RJ45 da 10/100 Mbit/s, quattro porte USB 2.0 ad alta corrente e un'interfaccia seriale COM1. Un controller RAID integrato migliora la sicurezza dei dati, mentre uno slot per unità Compact Flash offre ulteriore flessibilità di archiviazione.

L'affidabilità è garantita da funzioni di monitoraggio integrate, come un timer watchdog e il monitoraggio della temperatura e delle ventole. Il sistema dispone di due slot PCI liberi per future espansioni. L'alimentazione è fornita da un'unità di alimentazione industriale CA da 110/230 V compatibile con NAMUR, ed è incluso un cavo di alimentazione statunitense. Il SIMATIC BOX PC 627 viene fornito con Windows XP Professional SP2 preinstallato, con supporto per più lingue (inglese, tedesco, francese, italiano, spagnolo), e viene spedito senza ulteriori espansioni hardware o software.

Caratteristiche

• Processore Pentium M 730 (1,6 GHz, FSB a 533 MHz, 2 MB SLC)
• Memoria SODIMM DDR2 533 da 512 MB
• Grafica AGP integrata con 8-128 MB di memoria condivisa
• Disco rigido SATA da 80 GB e unità DVD+/-RW
• Due porte Ethernet RJ45 da 10/100 Mbit/s
• Quattro porte USB V2.0 ad alta corrente
• Un'interfaccia seriale (COM1)
• Controller RAID integrato
• Slot per unità Compact Flash
• Monitoraggio del watchdog, della temperatura e delle ventole
• Due slot di espansione PCI liberi
• Unità di alimentazione industriale CA 110/230 V compatibile con NAMUR
• Windows XP Professional multilingue SP2 preinstallato

Applicazioni

• Controllo e automazione dei processi industriali
• Interfaccia uomo-macchina (HMI) e sistemi di visualizzazione
• Acquisizione e registrazione dei dati negli ambienti produttivi
• Controllo delle macchine e applicazioni integrate
• Sistemi di controllo e acquisizione dati (SCADA)

Specifiche tecniche

Linee guida per l'installazione

1. Disalimentazione del sistema: Prima di qualsiasi installazione o manutenzione, assicurarsi che tutta l'alimentazione del sistema e delle apparecchiature associate sia scollegata e che sia applicato il blocco di sicurezza.
2. Montaggio: Montare saldamente il SIMATIC BOX PC 627 in un involucro o rack industriale adeguato, garantendo una ventilazione sufficiente e l'accesso per il cablaggio.
3. Collegamento dell'alimentazione: Collegare l'unità di alimentazione industriale CA 110/230V utilizzando il cavo di alimentazione USA fornito. Verificare la tensione e la polarità corrette prima di alimentare il sistema.
4. Connettività Ethernet: Collegare i cavi Ethernet industriali alle due porte RJ45 10/100 Mbit/s per l'integrazione nella rete.
5. Connessioni USB e seriali: Utilizzare le quattro porte USB 2.0 ad alta corrente e la porta seriale COM1 per periferiche, pannelli HMI o altre esigenze di comunicazione.
6. Schede di espansione: Se si utilizzano gli slot PCI liberi, assicurarsi che le schede di espansione siano inserite e fissate correttamente secondo la relativa documentazione.
7. Installazione della Compact Flash: Inserire l'unità Compact Flash nell'apposito slot se è necessaria ulteriore memoria non volatile.
8. Gestione dei cavi: Instradare tutti i cavi in modo da ridurre al minimo le sollecitazioni, prevenire interferenze e mantenere un flusso d'aria adeguato all'interno dell'involucro.
9. Avvio del sistema: Dopo aver verificato tutte le connessioni, alimentare il sistema. Durante l'avvio iniziale, monitorare il watchdog e il funzionamento delle ventole.
