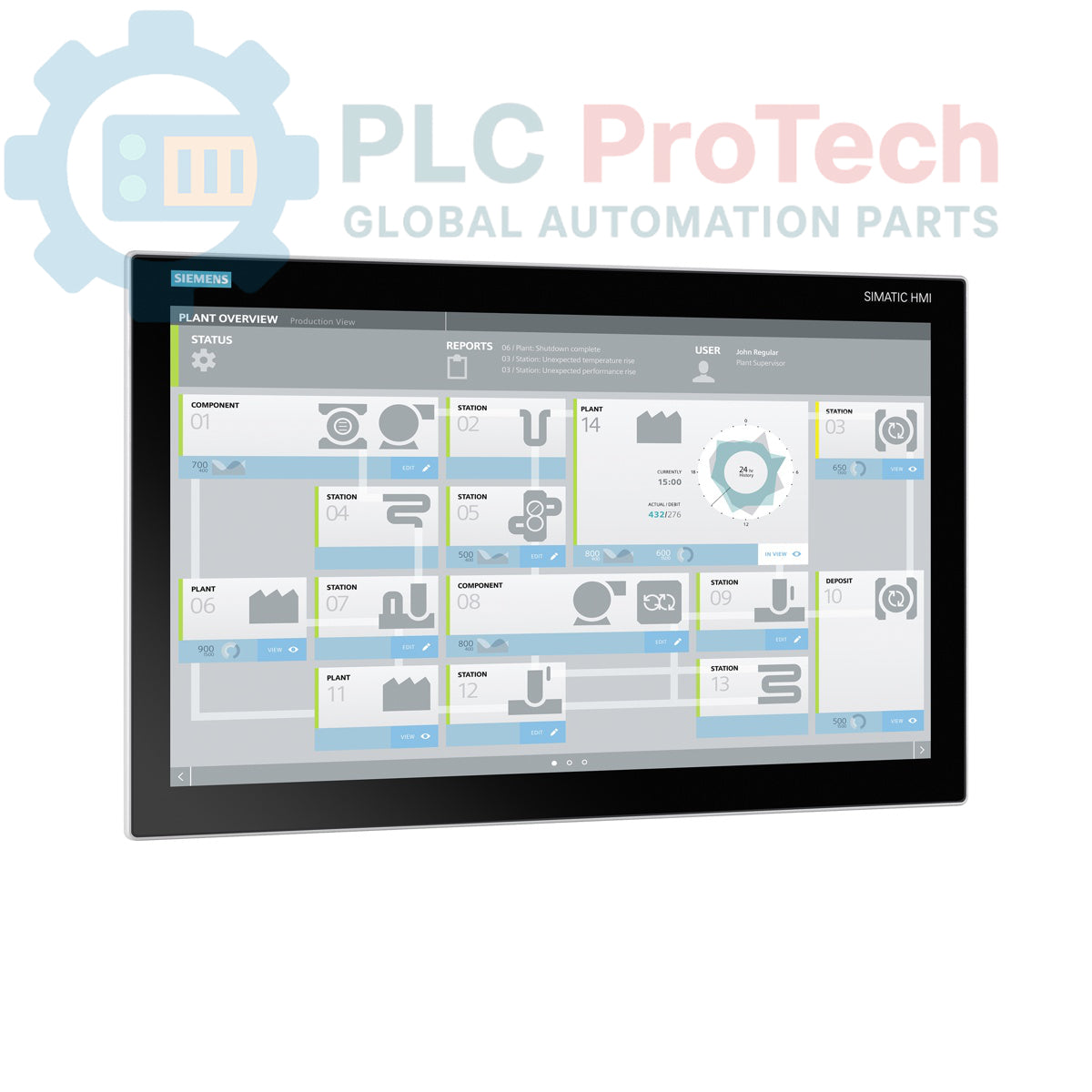

Siemens SIMATIC IPC 477E 6AV7241-7EB18-0FA0 Panel PC

Descrizione

Il Siemens 6AV7241-7EB18-0FA è un panel PC industriale della serie SIMATIC IPC 477E, progettato per attività di visualizzazione e controllo impegnative. Questa unità è dotata di un display touch widescreen da 22 pollici con una risoluzione di 1920 x 1080 pixel, basato su un processore Intel XEON E3-1505L e 8 GB di RAM. Per l'archiviazione, include un'unità a stato solido SATA da 240 GB. La connettività è garantita da una porta USB anteriore, quattro porte USB posteriori e un totale di quattro interfacce Ethernet Gigabit, tre delle quali sono destinate alla comunicazione PROFINET/IE. Il sistema funziona con un'alimentazione industriale a 24 V CC ed è preinstallato con Windows 10 IoT Enterprise 2016 LTSB (64 bit).

Caratteristiche

• ■ Display touch widescreen da 22 pollici (1920 x 1080)
• ■ Processore Intel Xeon E3-1505L
• ■ 8 GB di RAM installata
• ■ Unità a stato solido da 240 GB (SATA)
• ■ Quattro porte Ethernet Gigabit (3x compatibili con PROFINET/IE)
• ■ Connettività USB anteriore e posteriore
• ■ Uno slot di espansione PCIe (x4)
• ■ Alimentazione in ingresso a 24 V CC

Applicazioni

• ■ Interfaccia uomo-macchina (HMI) per macchinari complessi
• ■ Stazioni client SCADA e visualizzazione dei processi
• ■ Acquisizione ed elaborazione dei dati a livello macchina
• ■ Sistemi di controllo e monitoraggio delle linee di produzione
• ■ Gateway IT industriali e sistemi di edge computing

Specifiche tecniche

Linee guida per l'installazione

1.  1 Verificare che le dimensioni dell'apertura del pannello siano corrette e assicurarsi che vi sia spazio sufficiente per la ventilazione e il passaggio dei cavi dietro l'unità.
2.  2 Inserire il Panel PC nell'apertura e fissarlo uniformemente utilizzando tutte le clip di montaggio fornite, serrandole alla coppia specificata dal produttore.
3.  3 Collegare l'alimentatore a 24 V CC al morsetto di ingresso dell'alimentazione designato. Verificare la polarità corretta (+/-) prima di alimentare il dispositivo.
4.  4 Realizzare un collegamento di terra di protezione (PE) dal punto di messa a terra dello chassis dell'IPC alla barra di terra principale del pannello, utilizzando un conduttore a bassa impedenza.
5.  5 Collegare i cavi Ethernet alle porte appropriate per la rete dell'impianto e per la comunicazione PROFINET/IE, secondo quanto richiesto dall'applicazione.
6.  6 Dopo aver verificato che tutti i collegamenti siano saldi, rialimentare il pannello e procedere alla messa in servizio del sistema.
