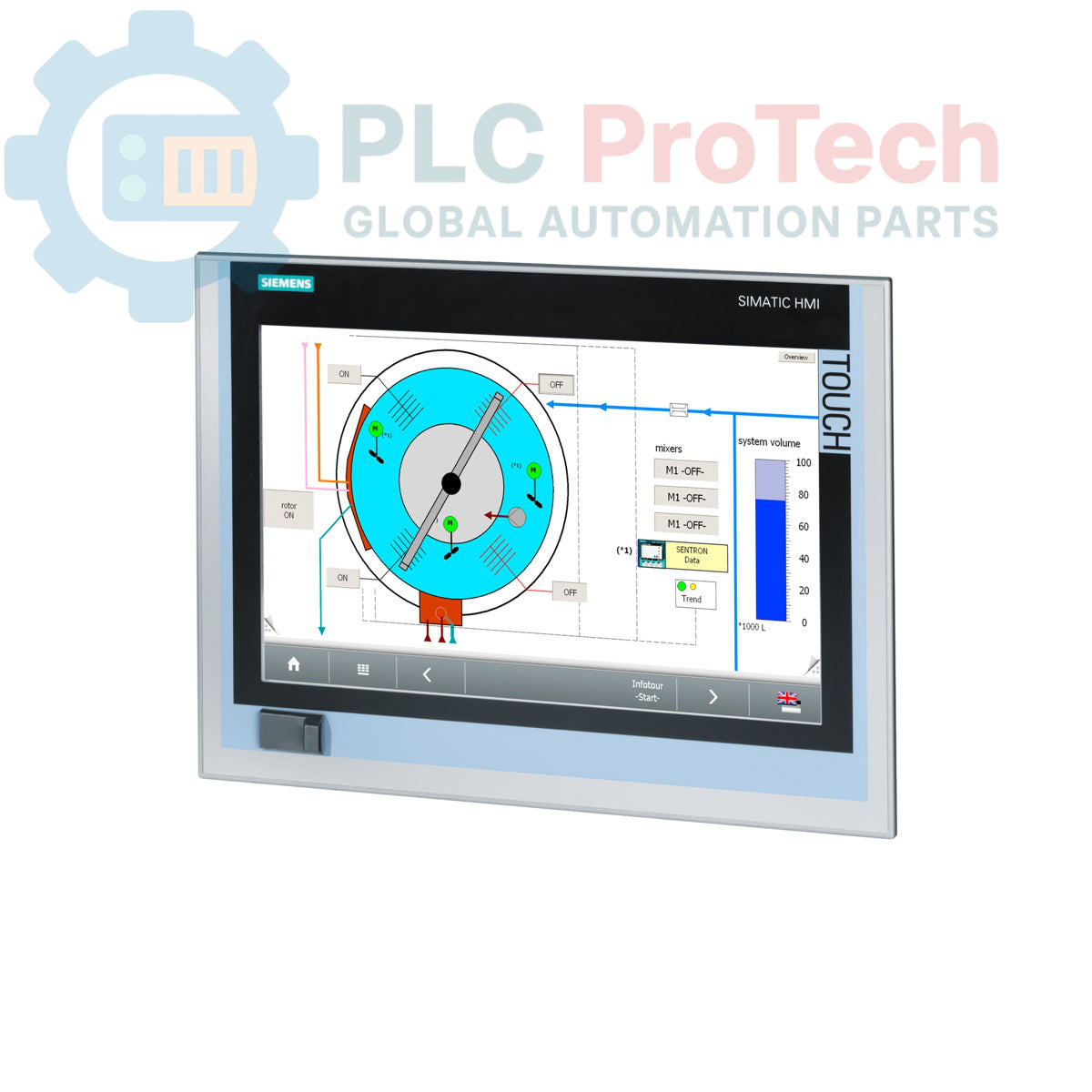

Siemens SIMATIC IPC277E 6AV7882-0DA20-5CA0 PC nanopanel

Descrizione

Questo è un PC Nanopanel Siemens SIMATIC IPC277E, modello 6AV7882-0DA20-5CA0, progettato per applicazioni industriali integrate. È dotato di un display TFT touch screen da 15 pollici ed è alimentato da un processore Intel Celeron N2807 con 4 GB di RAM. L'unità include un Solid-State Drive (SSD) da 240 GB e funziona con un'alimentazione a 24 V CC. La connettività è garantita da due porte Gigabit Ethernet, diverse interfacce USB e una porta seriale. Questo modello viene fornito con Windows 7 Ultimate SP1 (32 bit) preinstallato, ma non include il software SIMATIC, consentendo la distribuzione di applicazioni personalizzate.

Caratteristiche

• ■Display TFT touch screen da 15 pollici per l'interazione con l'operatore.
• ■Processore Intel Celeron N2807 dual-core.
• ■Dotato di 4 GB di RAM e di un SSD da 240 GB.
• ■Due porte Ethernet 10/100/1000 Mbps per la ridondanza o la separazione della rete.
• ■Ingresso di alimentazione standard da 24 V CC per ambienti industriali.
• ■Include Windows 7 Ultimate SP1 (32 bit) con supporto multilingue.
• ■Dispone di uno slot CFast per l'archiviazione rimovibile.

Applicazioni

• ■Interfaccia uomo-macchina (HMI) per il controllo delle macchine.
• ■Terminali per la visualizzazione dei processi e l'acquisizione dei dati.
• ■Nodi e gateway SCADA di piccole dimensioni.
• ■Stazioni industriali per la registrazione e la reportistica dei dati.

Specifiche tecniche

Linee guida per l'installazione

1. 1 Preparazione del pannello: Preparare l'apertura di montaggio nel pannello dell'armadio secondo i disegni meccanici del dispositivo. Assicurarsi che la superficie di montaggio sia pulita, piana e priva di detriti, per ottenere una tenuta adeguata.
2. 2 Montaggio: Inserire il Panel PC nell'apertura dal lato anteriore. Fissarlo dal retro utilizzando i morsetti di montaggio forniti. Serrare uniformemente le viti dei morsetti procedendo secondo uno schema incrociato, per garantire una pressione uniforme sulla guarnizione.
3. 3 Messa a terra: Collegare il morsetto di terra funzionale (FE) sul telaio del dispositivo al punto di terra principale dell'armadio utilizzando un conduttore a bassa impedenza. Una corretta messa a terra è essenziale per l'immunità ai disturbi e la sicurezza.
4. 4 Collegamento dell'alimentazione: Collegare l'alimentatore da 24 V CC ai morsetti di ingresso dell'alimentazione designati. Verificare la polarità corretta (+/-) prima di alimentare il circuito. Utilizzare cavi di sezione adeguata all'assorbimento di corrente.
5. 5 Cablatura dell'interfaccia: Collegare i cavi Ethernet, USB, seriali e DisplayPort secondo necessità. Instradare i cavi lontano dalle linee ad alta tensione e dalle fonti di interferenze elettromagnetiche. Assicurarsi che tutti i connettori siano inseriti completamente.
