Siemens SIMATIC Panel PC 477B 6ES7676-1BA00-0CE0

Descrizione

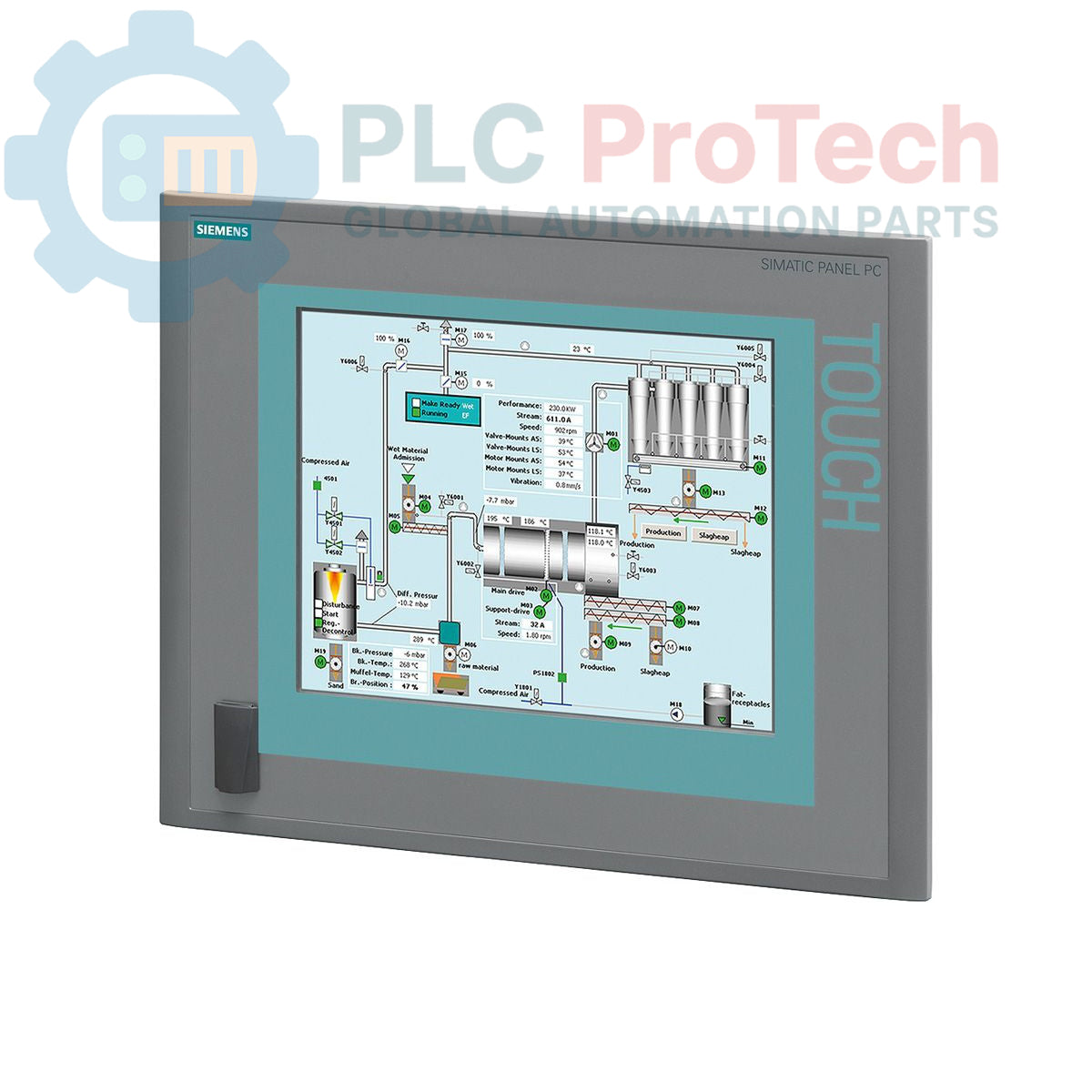

Il Siemens 6ES7676-1BA00-0CE0 è un SIMATIC Panel PC 477B progettato per applicazioni di controllo e visualizzazione a livello macchina. Questa unità dispone di un display touch da 12 pollici con risoluzione di 800x600 ed è alimentata da un processore Intel Celeron M da 1,0 GHz con 1 GB di RAM DDR2. Viene fornita con Windows XP Embedded e WinCC flexible RT 2048 PowerTag preinstallati, inclusi il supporto per archivi e ricette. Le opzioni di connettività sono numerose, con PROFIBUS DP integrato, due porte Gigabit Ethernet, più porte USB 2.0 e un'interfaccia seriale RS-232, il tutto funzionante con un'alimentazione nominale di 24 VCC.

Caratteristiche

• Display touch a colori da 12 pollici (800x600 pixel)
• Basato su un processore Intel Celeron M a 1,0 GHz
• Dotato di 1 GB di RAM DDR2
• Interfaccia PROFIBUS DP/MPI integrata per la comunicazione tramite bus di campo
• Doppie porte Ethernet da 1 Gbit/s per la connettività di rete
• Quattro porte USB 2.0 e una porta seriale RS-232
• Include una scheda CompactFlash da 2 GB per l'archiviazione
• Preinstallato con Windows XP Embedded e WinCC flexible RT (2048 PowerTag)
• Funziona con un'alimentazione industriale standard da 24 VCC

Applicazioni

• Controllo e monitoraggio dell'operatore a livello macchina
• Visualizzazione dei processi nella produzione e nelle linee di assemblaggio
• Sistemi di acquisizione e registrazione dei dati
• Applicazioni HMI integrate nell'automazione di fabbrica
• Pannelli di controllo per macchinari per imballaggio, stampa e tessili

Specifiche tecniche

Linee guida per l'installazione

1. 1 Disalimentazione dell'apparecchiatura: verificare che il quadro di controllo sia completamente disalimentato e sottoposto a lockout/tagout (LOTO) prima di iniziare l'installazione.
2. 2 Montaggio nel pannello: fissare il Panel PC nell'apposito intaglio del pannello utilizzando tutti i morsetti di montaggio forniti. Assicurare una coppia di serraggio uniforme su tutti i morsetti per mantenere il grado di protezione IP e impedire la deformazione dello chassis. Verificare che vi sia uno spazio sufficiente per la ventilazione attorno alla parte posteriore dell'unità.
3. 3 Collegamento della terra di protezione (PE): collegare il morsetto di messa a terra dello chassis alla barra principale della terra di protezione del quadro utilizzando un conduttore a bassa impedenza. Questo è fondamentale per la sicurezza dell'operatore e l'immunità ai disturbi.
4. 4 Cablaggio dell'alimentazione: collegare l'alimentazione a 24 VDC ai morsetti designati. Utilizzare conduttori di sezione adeguata e assicurarsi della corretta polarità. Si consiglia di utilizzare un alimentatore dedicato e stabilizzato.
5. 5 Cablaggio di comunicazione: instradare tutti i cavi di comunicazione (Ethernet, PROFIBUS, USB, RS-232) separatamente dalle linee di alimentazione ad alta tensione per prevenire interferenze elettromagnetiche. Utilizzare cavi schermati ove specificato e assicurarsi che le schermature siano collegate correttamente.
