Siemens SIMATIC TP177B PN/DP HMI touch panel della serie 170

Descrizione

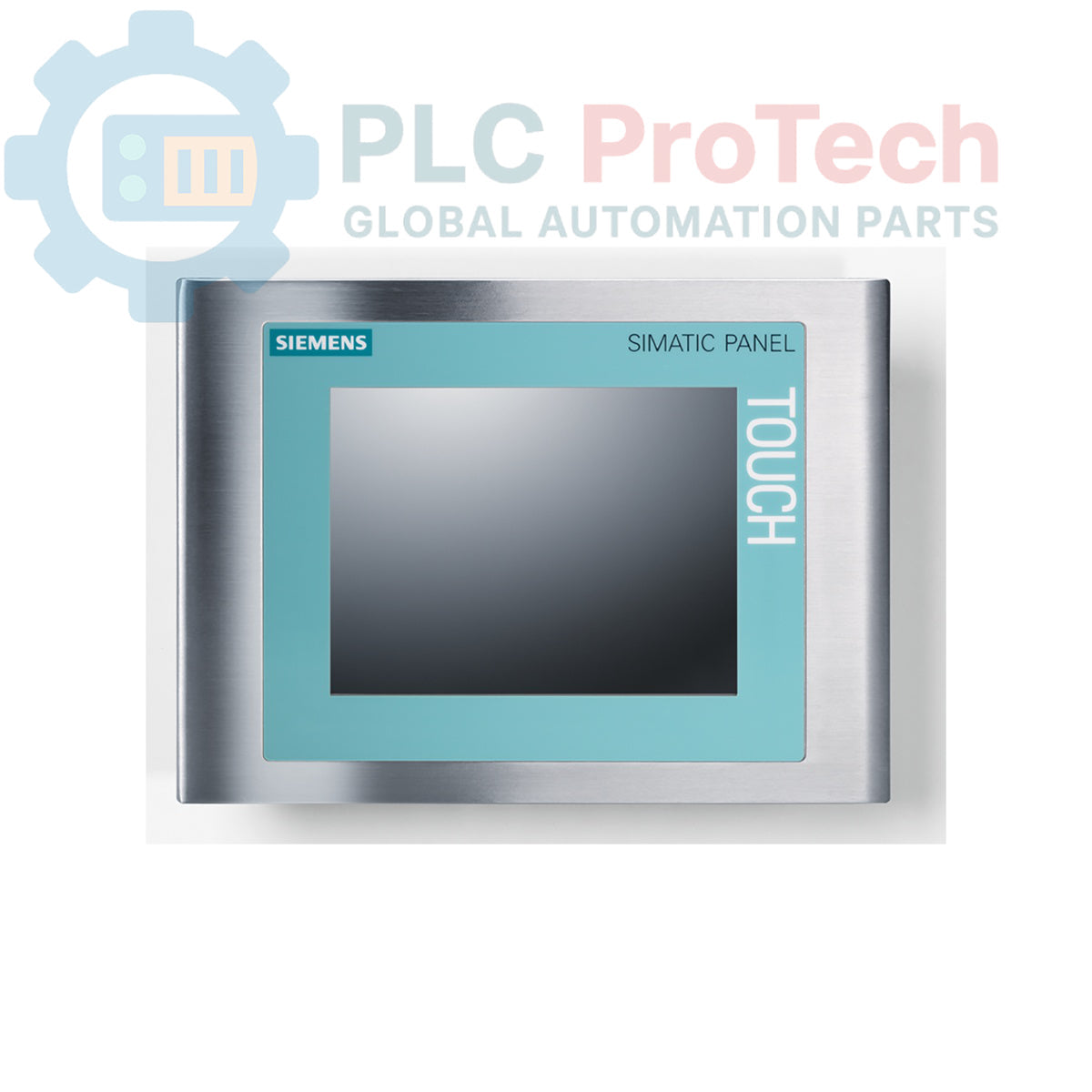

Si tratta di un pannello touch HMI Siemens SIMATIC TP177B PN/DP, modello 6AV6642-8BA12-0AB0, progettato per il controllo e il monitoraggio da parte dell'operatore a livello macchina. È dotato di un robusto frontale in acciaio inossidabile e di un display ricoperto da una membrana, che lo rendono adatto ad ambienti industriali gravosi. L'unità offre una classe di protezione frontale IP66K, garantendo resistenza ai getti d'acqua ad alta pressione e alla penetrazione della polvere. Questo specifico codice prodotto è un design personalizzato per Hauni, basato sulla piattaforma standard 6AV6642-8BA10-0AA0. Si noti che questo prodotto si trova nella fase di fuori produzione del proprio ciclo di vita.

Caratteristiche

• Cornice frontale in acciaio inossidabile per una maggiore durata e resistenza agli agenti chimici.
• Display ricoperto da una membrana per la protezione in ambienti industriali.
• Grado di protezione frontale IP66K.
• Interfacce di comunicazione PROFINET (PN) e PROFIBUS (DP) integrate.
• Parte della serie SIMATIC HMI 170.
• Design personalizzato per applicazioni Hauni.

Applicazioni

• Lavorazione di alimenti e bevande
• Linee farmaceutiche e di confezionamento
• Produzione automobilistica
• Controllo di macchine utensili
• Applicazioni che richiedono lavaggi frequenti

Specifiche tecniche

Linee guida per l'installazione

1. 1 Verificare che l'armadio di controllo e i macchinari siano completamente privi di tensione e sottoposti a blocco e applicazione dei cartelli di sicurezza (LOTO) prima di iniziare i lavori.
2. 2 Preparare l'apertura del pannello secondo le dimensioni meccaniche specificate per la serie TP177B. Assicurarsi che la superficie di montaggio sia pulita, piana e priva di detriti.
3. 3 Inserire il pannello HMI nell'apertura dal lato anteriore. Fissarlo uniformemente dal lato posteriore utilizzando i morsetti di montaggio forniti, serrandoli alla coppia specificata per garantire una corretta tenuta IP66K.
4. 4 Collegare l'alimentazione a 24 V CC ai terminali designati, rispettando la polarità corretta. Utilizzare conduttori di dimensioni adeguate per il collegamento di alimentazione.
5. 5 Collegare il cavo di comunicazione PROFINET o PROFIBUS DP alla porta corrispondente. Garantire un'adeguata schermatura e messa a terra dei cavi di comunicazione per prevenire interferenze.
6. 6 Collegare il terminale di terra funzionale (FE) al punto centrale di messa a terra dell'armadio di controllo per garantire un corretto collegamento equipotenziale e l'immunità ai disturbi.
