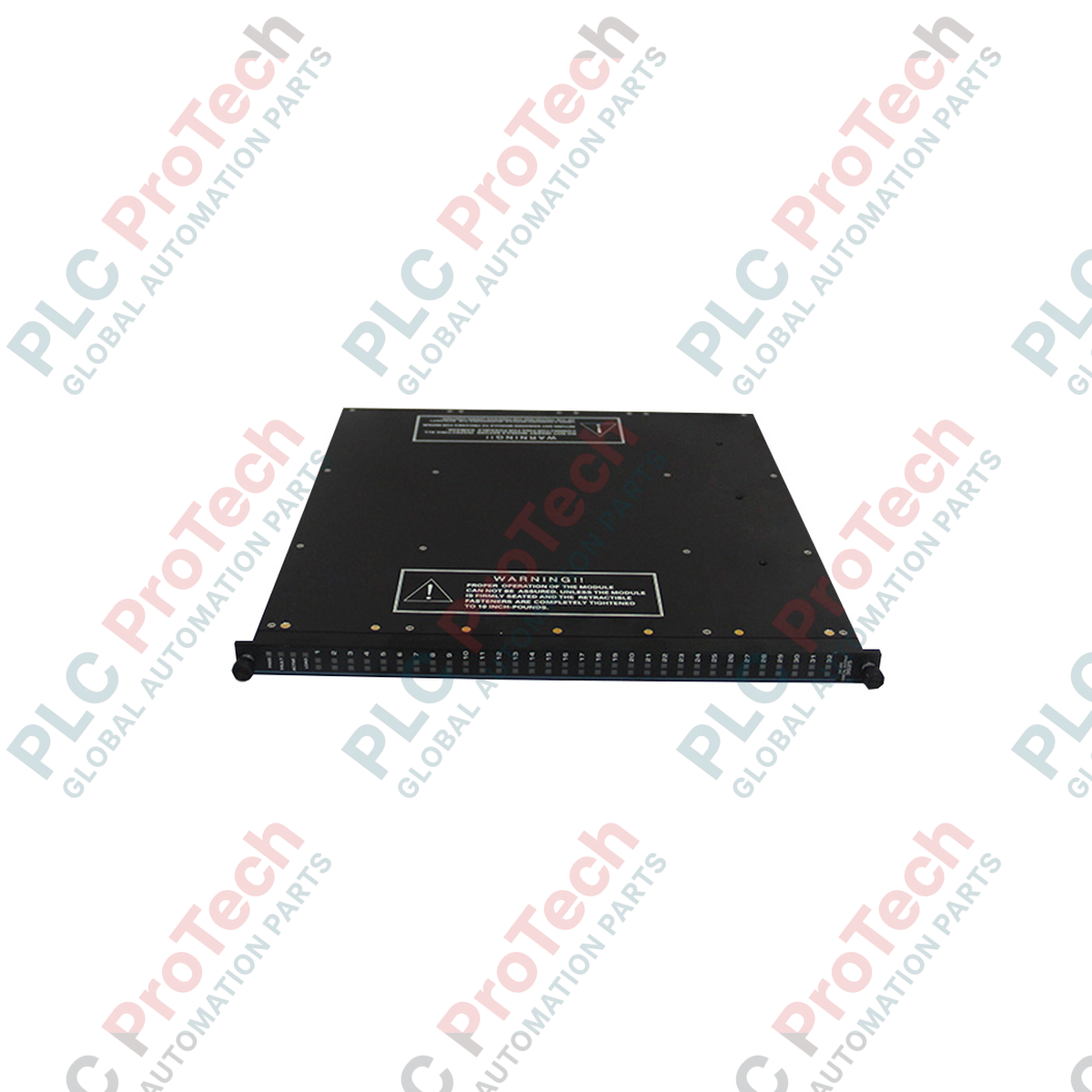

Scheda terminale per ingressi a impulsi Triconex 3002 Tricon

Descrizione

Progettato per applicazioni di misurazione ad alta integrità della velocità di turbomacchinari e di rotazione, il Triconex 3002 funge da interfaccia fisica dedicata per i trasmettitori di impulsi e i sensori di velocità lato campo che si collegano ai sistemi di sicurezza strumentati Tricon. Questo pannello di terminazione esterno passivo (ETP) instrada i segnali critici di frequenza degli impulsi provenienti da pickup magnetici, sonde di prossimità e misuratori di portata a turbina direttamente ai moduli di ingresso triplicati attivi, garantendo un'integrità ininterrotta del segnale e massimizzando la tolleranza ai guasti. Il Triconex 3002 è dotato di morsetti a vite di tipo industriale progettati per resistere ad ambienti caratterizzati da forti vibrazioni, rendendolo un componente essenziale nelle architetture critiche di protezione dal fuorigiri e monitoraggio dei processi.

Caratteristiche

• Instradamento dei segnali ad alta integrità: Interfaccia direttamente i trasmettitori di impulsi in campo con i moduli di ingresso impulsi Tricon 3511 e 3515 senza degradazione del segnale.
• Supporto dell'architettura triplicata: Preserva l'integrità del design a ridondanza modulare tripla (TMR) del sistema di sicurezza fino al livello della connessione in campo.
• Elevata resistenza alle vibrazioni: Dotato di morsetti industriali a vite per impedire la disconnessione fisica dei cavi in condizioni di elevata sollecitazione meccanica.
• Messa a terra dedicata delle schermature: Dispone di sbarre collettrici integrate per una terminazione pulita e centralizzata delle schermature, eliminando le interferenze elettromagnetiche ad alta frequenza.

Applicazioni

• Circuiti di protezione dal fuorigiri di turbine a vapore e a gas (conformi alla norma API 670).
• Controllo delle sovratensioni del compressore e monitoraggio della velocità di rotazione dell'albero.
• Sistemi di monitoraggio di sicurezza per misuratori di portata a vortice e a turbina ad alta precisione.

Specifiche tecniche

Approfondimenti empirici sull'ingegneria

Modelli alternativi e compatibilità

Il Triconex 3002 è progettato specificamente per i segnali di impulsi standard e non deve essere utilizzato in modo intercambiabile con schede di terminazione per ingressi analogici o digitali (come i pannelli di tensione/corrente della serie 3000). Verificare che lo slot attivo del telaio sia occupato da un modulo di ingresso impulsi 3511 o 3515, poiché un abbinamento errato del connettore del backplane della scheda terminale può causare guasti diagnostici hardware nell'ambiente software TriStation 1131.

Problemi applicativi e note di progettazione

I sensori di impulsi, in particolare i pickup magnetici passivi (MPU), generano segnali a bassa tensione alle basse velocità. Il Triconex 3002 dipende da pratiche impeccabili di cablaggio lato campo per evitare l'attenuazione del segnale. Assicurarsi che le linee di segnale non siano instradate parallelamente alle alimentazioni del centro di controllo motori (MCC) ad alta potenza o ai cavi di uscita degli azionamenti a frequenza variabile (VFD), che possono introdurre diafonia e causare interventi di sovravelocità spuri.

Suggerimenti per la messa in servizio e il cablaggio

Collegare sempre la schermatura del cavo lato campo alla barra di terra designata sulla scheda terminale 3002. L'estremità del sensore della schermatura deve essere lasciata flottante (isolata) per prevenire loop di terra. Durante la messa in servizio, utilizzare un oscilloscopio sui punti di test della scheda terminale per verificare una forma d'onda sinusoidale pulita e simmetrica proveniente dai sensori passivi, assicurandosi che la tensione picco-picco superi la soglia configurata nella logica del controller.

Linee guida per l'installazione
