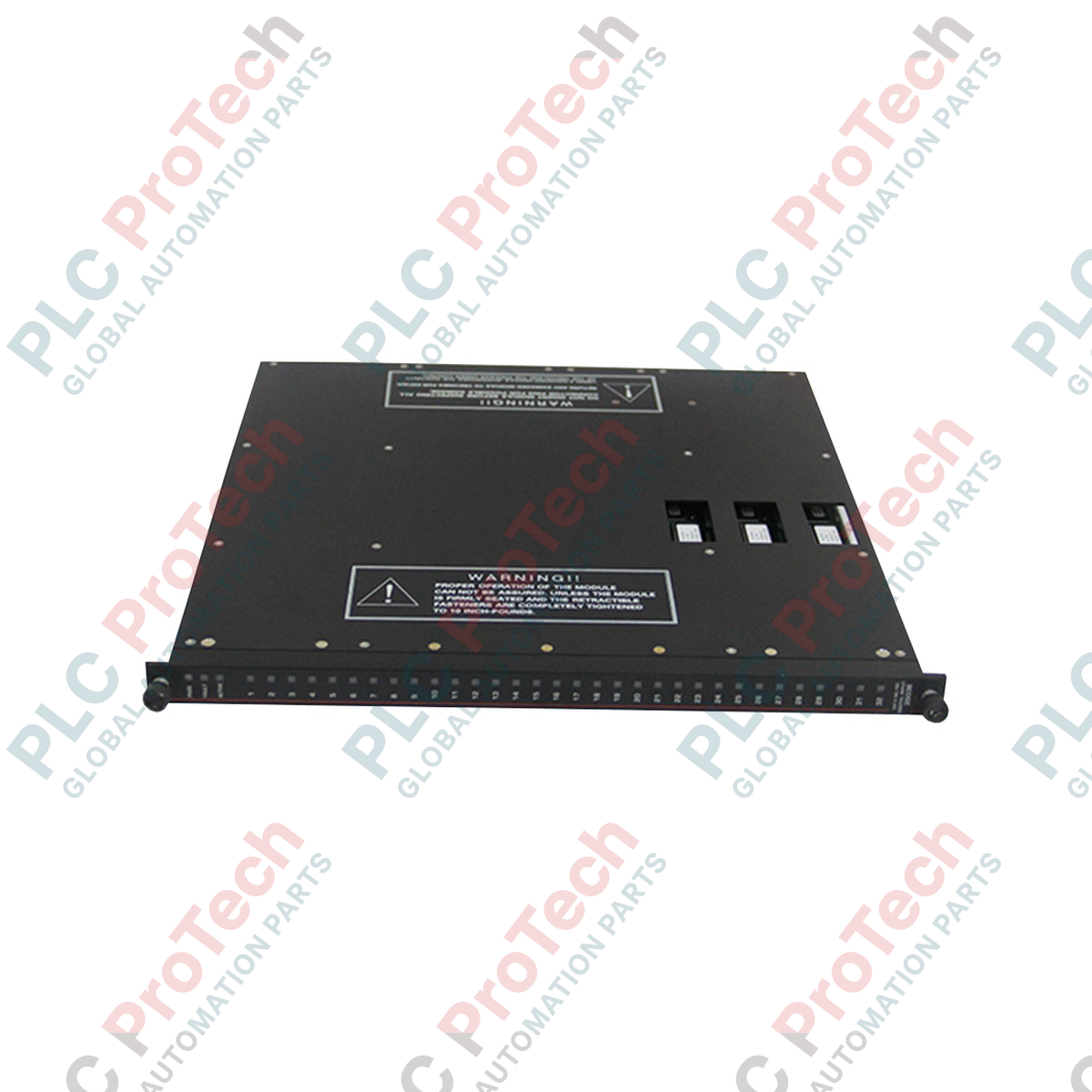

Modulo di uscita a relè Triconex Tricon 3636E a 32 punti

Panoramica del prodotto

Il modello  3636E (3636E) di Triconex è un modulo di uscita a relè ad alta affidabilità, progettato per l'integrazione nell'architettura Tricon ridondante modulare tripla (TMR). Questo modulo dispone di 32 punti indipendenti normalmente chiusi (NC), che lo rendono un componente essenziale per la segnalazione fail-safe e l'interfacciamento con dispositivi di campo non critici che richiedono la chiusura di un contatto fisico. Ampiamente utilizzato nella raffinazione petrolchimica, nelle piattaforme petrolifere offshore e nella produzione di energia su larga scala, il 3636E funge da robusto collegamento tra la logica ad alta integrità e apparecchiature ausiliarie come pannelli annunciatori o relè di interposizione. Utilizzando contatti di relè meccanici, garantisce il completo isolamento elettrico e gestisce tipi di carico incompatibili con gli interruttori a stato solido. La sua integrazione in un sistema di sicurezza riduce al minimo i rischi fornendo un chiaro feedback dello stato basato sull'hardware, riducendo significativamente l'ambiguità diagnostica e i potenziali tempi di inattività del sistema.

Architettura hardware avanzata e logica di voto

Il Triconex 3636E utilizza uno stadio di uscita non triplicato che beneficia comunque dell'integrità dei processori TMR. Il modulo riceve i comandi di uscita dai tre processori principali attraverso tre canali indipendenti. Questi segnali vengono sottoposti internamente a voto e i dati risultanti dal voto a maggioranza azionano i 32 singoli relè meccanici. Una caratteristica distintiva del 3636E è il suo circuito di loopback integrato, che monitora lo stato operativo di ciascun relè indipendentemente dal carico effettivo di campo. Questa capacità diagnostica proattiva garantisce il rilevamento immediato di qualsiasi guasto meccanico o contatto bloccato, attivando l'indicatore FAULT del modulo e generando un allarme a livello di chassis. Questa architettura garantisce il mantenimento del massimo livello di copertura diagnostica anche nei percorsi non critici per la sicurezza.

Specifiche tecniche

FAQ su affidabilità e compatibilità

Qual è l'importanza della configurazione normalmente chiusa (NC) nel 3636E?

La configurazione normalmente chiusa garantisce che il circuito rimanga chiuso quando non è alimentato. Ciò è fondamentale per la segnalazione relativa alla sicurezza, in cui l'interruzione del circuito (apertura) viene utilizzata per indicare un allarme o una perdita di alimentazione, fornendo una caratteristica intrinsecamente fail-safe per specifici circuiti ausiliari.

È possibile sostituire a caldo il 3636E durante il funzionamento?

Sì. Il 3636E supporta la funzionalità hot-spare. È possibile inserire un modulo sostitutivo nello slot adiacente e trasferire il controllo senza interrompere il processo di campo, a condizione che il sistema sia configurato per la sostituzione online dei moduli.

Come gestisce il 3636E i carichi induttivi rispetto ai moduli a stato solido?

A differenza delle uscite a stato solido, i relè meccanici del 3636E possono commutare carichi sia in AC sia in DC e non sono soggetti alla corrente di dispersione tipica dei transistor. Tuttavia, per carichi altamente induttivi è necessaria una soppressione esterna per prevenire la vaiolatura dei contatti e garantire la durata del relè.

Ingegneria di campo e protocollo di installazione

• Soppressione dei carichi induttivi: Per prevenire l'usura prematura dei contatti dovuta agli archi elettrici, installare dispositivi di soppressione dei picchi (diodi per DC o circuiti snubber RC per AC) direttamente ai capi di tutti i carichi induttivi di campo. In questo modo si proteggono i contatti meccanici del 3636E e si riducono le interferenze elettromagnetiche all'interno dell'armadio di controllo.

• Pannelli di terminazione esterni (ETP): Il 3636E richiede un ETP per il cablaggio di campo. Assicurarsi che tutti i collegamenti dei cavi tra il backplane Tricon e l'ETP siano saldamente agganciati. Collegamenti ad alta impedenza sull'interfaccia possono generare falsi errori diagnostici di loopback.

• Monitoraggio dei limiti di corrente: Sebbene il modulo sia dimensionato per 2 A per punto, assicurarsi che la corrente aggregata totale non superi i limiti termici dello chassis e dell'alimentatore. Mantenere l'ambiente dell'armadio al di sotto di 60 gradi Celsius per garantire tempi di commutazione dei relè e accuratezza diagnostica costanti.

Vantaggi in termini di resistenza industriale

Il 3636E è progettato per resistere alle condizioni degli ambienti industriali difficili, comprese le aree soggette a vibrazioni elevate e disturbi elettrici. Grazie all'isolamento dei punti a 1500 VDC, protegge efficacemente la sensibile logica TMR dai transitori sul lato campo. Il design meccanico del modulo è ottimizzato per prestazioni con cicli di lavoro elevati e il codice cromatico blu-argento consente una rapida identificazione visiva durante la manutenzione. Inoltre, il 3636E offre un'eccellente compatibilità con le versioni precedenti dei sistemi Tricon, consentendo agli operatori degli impianti di mantenere percorsi di segnalazione ad alta integrità senza richiedere importanti revisioni dell'hardware.
