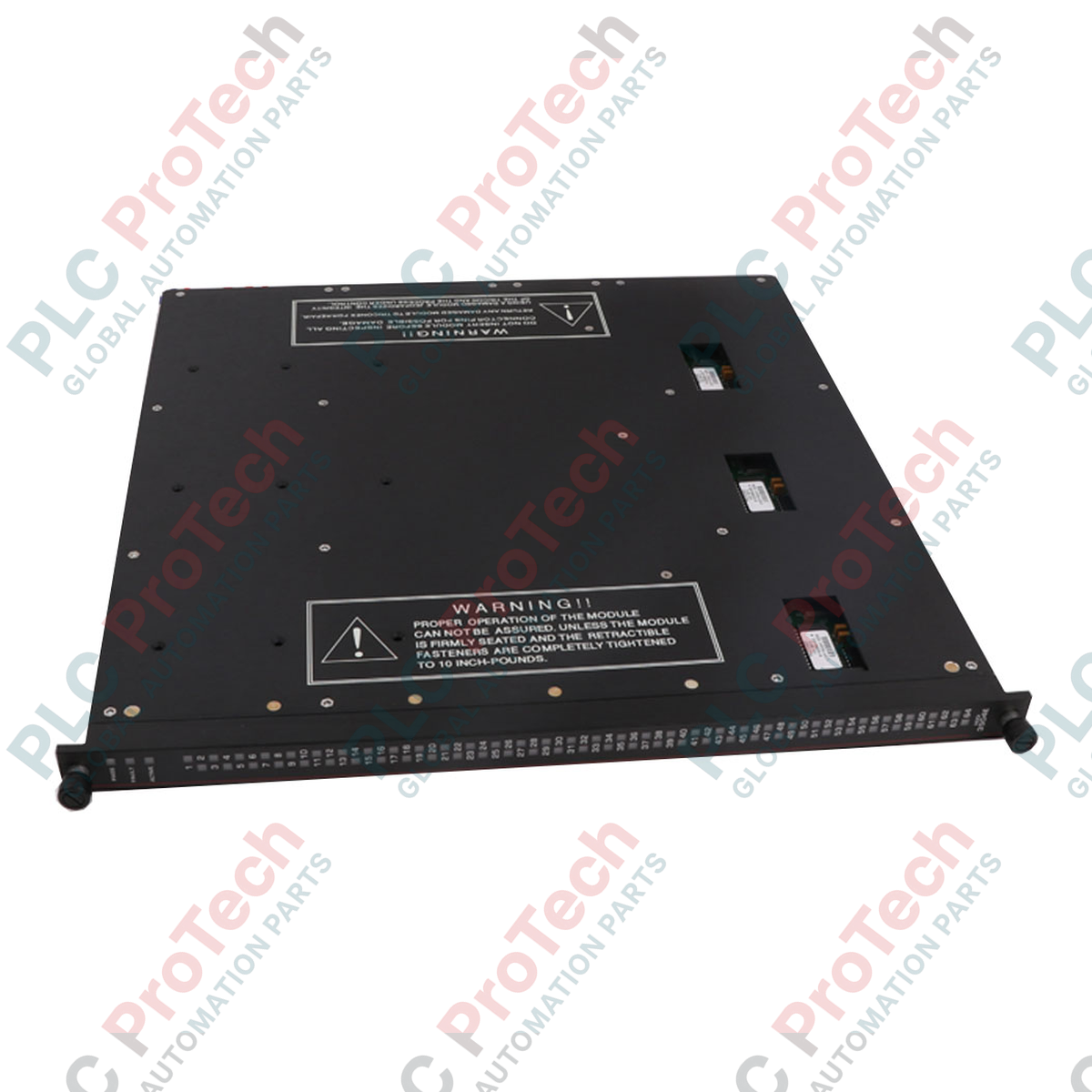

Modulo di ingresso digitale ad alta densità Triconex 3504E

Panoramica del prodotto

Il 3504E (3504E) è un sofisticato modulo di ingresso digitale ad alta densità a 64 punti, progettato per il sistema di sicurezza Triconex a ridondanza modulare tripla (TMR). Operando in un intervallo flessibile di 24 o 48 VCC , il Triconex 3504E è progettato per fornire un monitoraggio ad alta affidabilità dei contatti di campo nei sistemi strumentati di sicurezza (SIS) mission-critical. Installato in tutto il mondo in raffinerie di petrolio, impianti chimici e grandi strutture di generazione elettrica, questo modulo utilizza tre percorsi di ingresso isolati e una logica di voto interna per garantire che un singolo guasto dei componenti non comporti la perdita della funzione di sicurezza. Supportando un'elevata densità di punti in un singolo slot, il 3504E consente di utilizzare efficientemente lo spazio dell'armadio, mantenendo al contempo i massimi livelli di tolleranza ai guasti e riducendo il rischio di fermi imprevisti del processo.

Architettura TMR avanzata e diagnostica

Il 3504E utilizza la suite diagnostica "E" (Enhanced) per offrire una visibilità superiore sullo stato del circuito di campo e del modulo stesso.

• Ridondanza modulare tripla: ogni segnale di ingresso viene distribuito a tre rami indipendenti (A, B e C). Il modulo esegue un voto hardware 2 su 3 (2oo3) per determinare lo stato effettivo del contatto di campo prima di trasmettere i dati ai processori principali.

• Test completo di blocco: il modulo esegue automaticamente sia i test di blocco ON e OFF. Questa diagnostica garantisce che il circuito di ingresso non sia rimasto bloccato in uno stato fisso, un requisito fondamentale per i circuiti di sicurezza SIL 3.

• Configurazione ad alta densità: con 64 punti, il modulo è accoppiato in CC e con punti comuni, risultando ideale per il monitoraggio digitale su larga scala quando l'ingombro dell'armadio è una preoccupazione prioritaria.

• Ampio intervallo CC: supportando un intervallo operativo di 20–72 VCC, il 3504E è compatibile con diversi standard di alimentazione industriale e offre prestazioni robuste anche durante le variazioni di tensione nell'alimentazione di campo.

Specifiche tecniche

Domande frequenti tecniche

In che modo la diagnostica "Test di blocco" migliora la sicurezza?

Il 3504E esegue una diagnostica attiva verificando momentaneamente se l'hardware di ingresso è in grado di passare da uno stato all'altro. In questo modo rileva guasti interni che altrimenti potrebbero rimanere "nascosti" fino al verificarsi di una reale richiesta di sicurezza, garantendo che il modulo sia sempre pronto a rispondere a una condizione di intervento.

Qual è il significato del codice colore "Rosso scuro"?

Nell'ecosistema Triconex , il codice colore Rosso scuro presente sul pannello frontale del modulo e sul pannello di terminazione indica che il modulo è un ingresso digitale a 24/48 VCC. Questa codifica fisica impedisce al personale addetto alla manutenzione di inserire accidentalmente il tipo di modulo errato in un telaio sotto tensione.

Il 3504E può essere utilizzato con circuiti di campo a 48 VCC?

Sì. Il modulo è certificato per un intervallo CC continuo da 20 a 72 VCC, risultando pienamente compatibile con i sistemi di batterie industriali standard a 48 VCC e con gli alimentatori comuni nei settori della generazione elettrica e dei servizi di pubblica utilità.

Guida all'ingegneria di campo e all'installazione

• Messa in comune e messa a terra: poiché i 64 punti sono connessi a un comune, assicurarsi che il percorso di ritorno di campo sia dimensionato correttamente per la corrente totale di tutti gli ingressi attivi. Utilizzare una sbarra di ritorno comune di alta qualità presso il pannello di terminazione esterno (ETP) per evitare "segnali fantasma" o l'accoppiamento del rumore tra i canali.

• Gestione termica: a causa dell'elevata densità di 64 canali, il 3504E può generare calore localizzato quando la maggior parte dei punti si trova nello stato "ON". Mantenere almeno 15 cm (6 pollici) di spazio libero sopra e sotto il telaio per consentire il flusso d'aria e garantire che il modulo rimanga entro l'intervallo operativo da 0 a 60 °C.

• Applicazione dell'isteresi: con un'isteresi tipica di 4 VCC / 7 VCC, questo modulo è altamente resistente ai segnali "instabili". Quando si configurano i sensori di campo, assicurarsi che la tensione "OFF" ai terminali del modulo sia significativamente inferiore alla soglia di 4 VCC, per garantire una transizione di stato netta.

Vantaggi ingegneristici operativi

• Affidabilità tollerante ai guasti: l'architettura TMR consente al 3504E di continuare a funzionare correttamente anche se uno dei suoi microprocessori interni o convertitori di segnale si guasta, permettendo di programmare la manutenzione durante il normale orario operativo dell'impianto.

• Resistenza industriale: i componenti interni del modulo sono trattati con un rivestimento protettivo per resistere agli effetti degli ambienti ricchi di zolfo o umidi, tipici dei siti minerari e delle raffinerie di petrolio.

• Manutenzione semplificata: essendo un componente sostituibile a caldo, il 3504E può essere sostituito online. Il nuovo modulo cancellerà automaticamente la diagnostica interna e si sincronizzerà con il sistema attivo, garantendo l'assenza di interruzioni della funzione di sicurezza.
