Modulo di uscita digitale Triconex 3625 TMR 24 VDC

Panoramica del prodotto

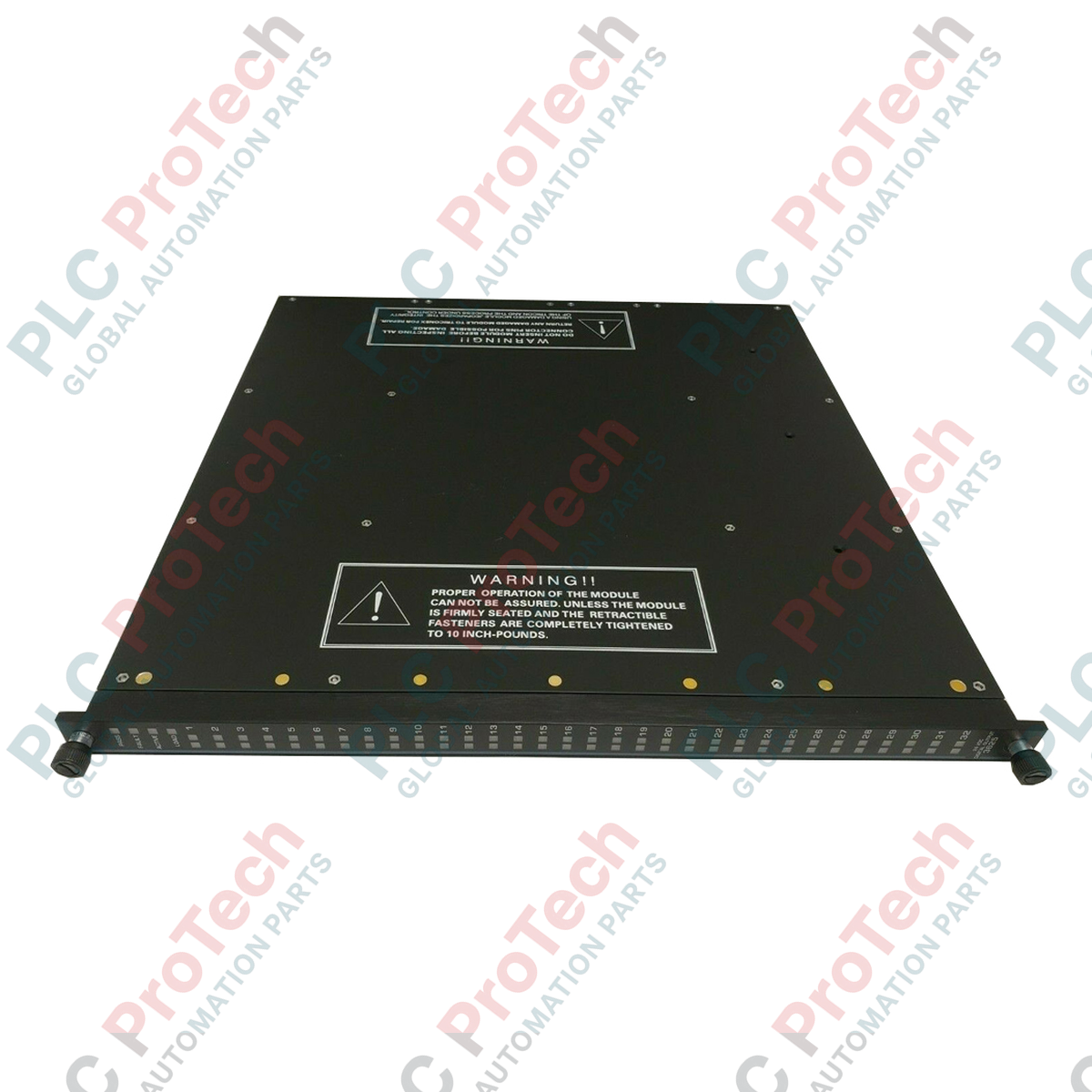

Il 3625 (3625) è un modulo di uscita digitale ad alta disponibilità progettato per il Triconex sistema di sicurezza a ridondanza modulare tripla (TMR). Con 32 punti di uscita comuni, questo modulo fornisce l'interfaccia critica tra il controller di sicurezza e gli elementi di controllo finali, come elettrovalvole, attuatori, e avviatori di motori. In quanto componente basato su TMR, il 3625 utilizza tre canali interni indipendenti per eseguire una votazione due su tre (2oo3) a livello hardware, garantendo che un singolo guasto dei componenti non causi un intervento intempestivo o la mancata esecuzione di un comando. Questo livello di tolleranza ai guasti lo rende indispensabile nei sistemi strumentati di sicurezza (SIS) ad alta criticità nel settore petrolifero e del gas, petrolchimico, e nei settori petrolchimico

Configurazione tecnica

Il 3625 è progettato per una diagnostica completa e una commutazione tollerante ai guasti:

• Architettura TMR: I circuiti di votazione interni garantiscono che, anche in caso di guasto di uno dei tre processori interni o driver di uscita, il modulo continua a funzionare correttamente senza interrompere il processo.

• Modalità operativa doppia: Supporta configurazioni supervisionate e non supervisionate. In modalità supervisionata, il modulo monitora il cablaggio sul campo per rilevare circuiti aperti e cortocircuiti, anche quando l'uscita è nello stato "Off".

• Uscita ad alta densità: Fornisce 32 segnali di uscita digitali, comuni per semplificare il cablaggio negli armadi di controllo su larga scala.

• Design sostituibile a caldo: Come tutti i moduli Triconex, il 3625 può essere sostituito online (Hot-Swap) senza arrestare il sistema, a condizione che sia configurato un modulo ridondante o sia disponibile uno slot di riserva.

• Diagnostica integrata: Include segnalazioni LED localizzate per lo stato del modulo, attività dei canali, e rilevamento dei guasti sul lato campo.

Specifiche tecniche

Domande frequenti tecniche

Qual è la differenza tra le modalità supervisionata e non supervisionata sul 3625?In modalità supervisionata, inietta un impulso a bassa energia per verificare l'integrità del circuito di campo (carico e cablaggio). Ciò consente al sistema di rilevare una "interruzione di linea" o un "cortocircuito" prima che l'uscita venga alimentata. La modalità non supervisionata viene utilizzata per i carichi sensibili agli impulsi di test.

Questo modulo richiede un pannello di terminazione esterno?Sì. Il 3625 deve essere collegato a uno specifico External Termination Assembly (ETA) Triconex tramite un cavo di interfaccia. L'ETA fornisce i morsetti a vite fisici per il cablaggio di campo e gli eventuali fusibili necessari.

Un singolo modulo 3625 può supportare una funzione di sicurezza SIL 3?Sì. Poiché il 3625 è internamente ridondante (TMR), un singolo modulo soddisfa i requisiti per i circuiti di sicurezza SIL 3, a condizione che l'intero circuito di sicurezza (dal sensore all'elemento finale) sia progettato e calcolato di conseguenza.

Guida all'ingegneria e all'installazione

• Gestione della corrente di carico: Sebbene il modulo sia robusto, assicurarsi che l'assorbimento totale di corrente delle 32 uscite comuni non superi la portata di alimentazione del backplane o dell'ETA. Per i solenoidi ad alta corrente, verificare le caratteristiche della corrente di spunto "Inrush" per evitare interventi intempestivi per sovracorrente.

• Sensibilità agli impulsi di supervisione: Se si collegano carichi ad alta impedenza o indicatori LED sensibili, tenere presente che gli impulsi di supervisione possono causare sfarfallii. In questi casi, disabilitare la supervisione per quei canali specifici nel software TriStation 1131.

• Inserimento del modulo: Durante l'inserimento del 3625 nel telaio, assicurarsi che le leve di espulsione superiore e inferiore siano completamente bloccate. Un inserimento parziale può causare errori di "comunicazione I/O" o guasti intermittenti nella votazione tra i processori principali e il modulo.

• Schermatura e messa a terra: Utilizzare sempre i cavi schermati Triconex consigliati tra il rack del modulo e l'ETA. Assicurarsi che la schermatura del cavo sia collegata a terra all'estremità del rack per proteggere i segnali di uscita a 24 VDC dalle interferenze elettromagnetiche (EMI).
