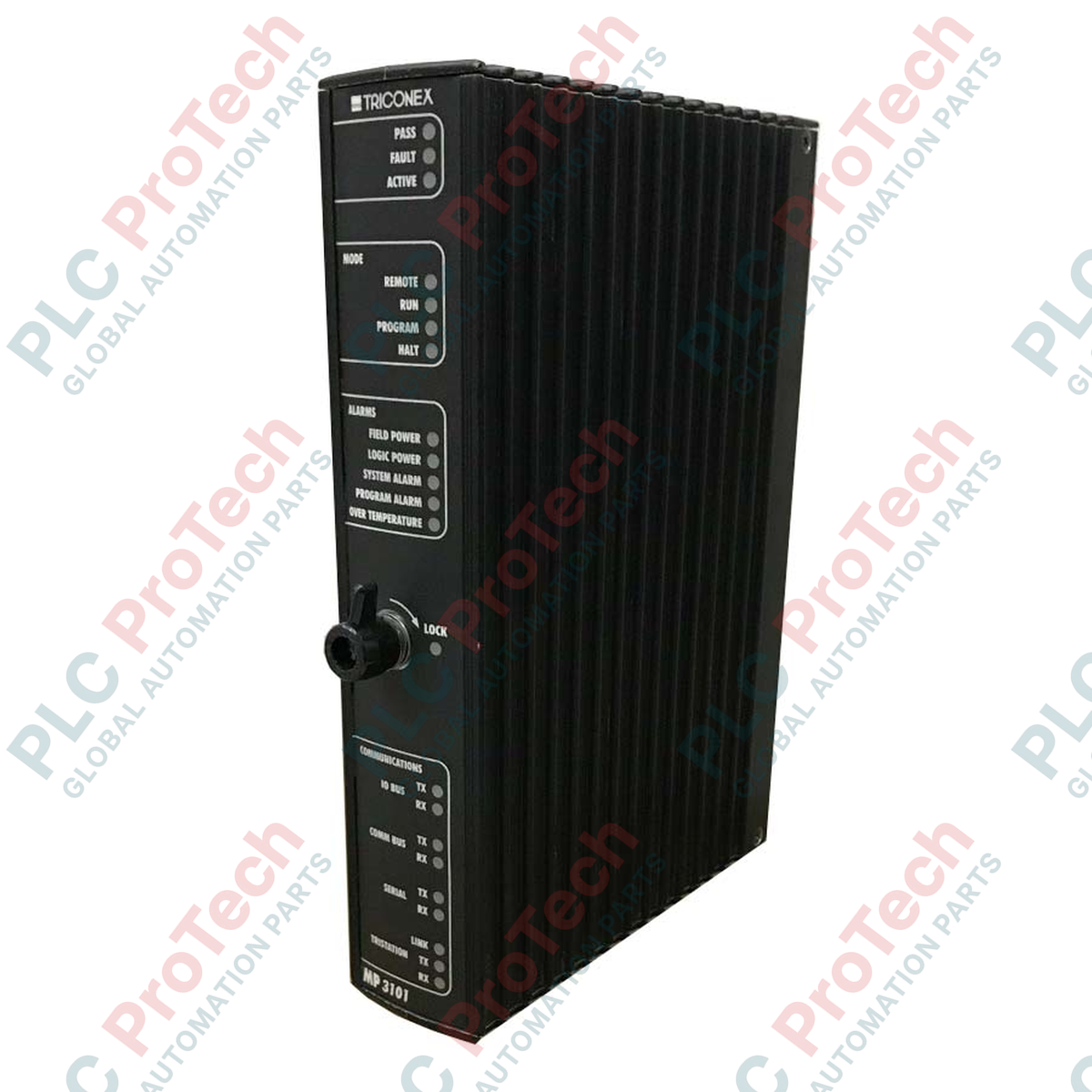

Modulo processore principale Triconex Tricon 3101

Panoramica

Il 3101 (3101) costituisce il nucleo computazionale del sistema Triconex Tricon a ridondanza modulare tripla (TMR). Progettato specificamente per applicazioni di sicurezza dei processi ad alta disponibilità, come l'arresto di emergenza (ESD), il rilevamento di incendi e gas (F&G) e i sistemi di gestione dei bruciatori (BMS), questo modulo processore principale garantisce la massima operatività in settori critici come la raffinazione del petrolio, la lavorazione chimica e la generazione di energia. Utilizzando un'architettura di voto 2 su 3, il 3101 elimina i singoli punti di guasto, fornendo diagnostica continua ed esecuzione della logica di controllo tollerante ai guasti per prevenire la disenergizzazione non pianificata dell'impianto.

Logica architetturale avanzata

Il Triconex 3101 utilizza una sofisticata architettura interna a doppio processore per separare l'esecuzione del controllo dalla gestione degli I/O. Il processore applicativo (SX), basato su un motore RISC Motorola MPC860 a 32 bit, gestisce algoritmi di controllo complessi e l'elaborazione dei dati SOE (Sequence of Events). Parallelamente, il processore di ingresso/uscita (IOX) gestisce il bus diagnostico ad alta velocità e la sincronizzazione dei moduli I/O. Questa separazione garantisce che l'esecuzione della logica rimanga deterministica anche durante un traffico intenso sul bus. Il modulo dispone di 6 MB di Flash PROM per l'archiviazione sicura delle applicazioni e di 16 MB di DRAM per l'esecuzione ad alta velocità, con tutti i percorsi di memoria critici protetti da controlli CRC o di parità dei byte per garantire l'integrità dei dati.

Specifiche tecniche

Domande frequenti tecniche essenziali

Come gestisce il modulo 3101 gli errori di memoria?

Il modulo utilizza una strategia di verifica multilivello. La DRAM utilizza la parità dei byte per rilevare la corruzione durante il funzionamento, mentre la Flash PROM e la NVRAM sono protette da controlli di ridondanza ciclica (CRC). Se viene rilevato un guasto della memoria, il modulo attiva un allarme diagnostico e, in una configurazione TMR, i processori rimanenti e integri mantengono il controllo.

Il 3101 è compatibile con le versioni precedenti dello chassis Tricon?

La compatibilità dipende dalla versione del backplane (bus) e dalla versione del software TriStation 1131 in uso. In generale, il 3101 è progettato per sistemi Versione 9.x. Gli utenti devono verificare che il firmware corrisponda a quello del set di processori principali esistente, poiché tutti e tre gli MP di un gruppo TMR devono essere identici.

Quali sono le conseguenze del superamento della tensione di ingresso massima assoluta?

Il modulo è classificato per un massimo di 33 VDC. Il superamento di questa soglia può causare il deterioramento dell'hardware o il guasto immediato dei regolatori interni di alimentazione della logica. Assicurarsi sempre che l'alimentazione a 24 VDC sia stabilizzata e filtrata contro l'ondulazione CA.

Guida all'ingegneria sul campo e all'installazione

• Sincronizzazione del modulo: Quando si sostituisce un modulo in un sistema in funzione, assicurarsi che il 3101 di ricambio disponga della revisione firmware corretta. Il modulo eseguirà un "avvio a caldo" o una "rieducazione" per sincronizzare la propria immagine di memoria con quella degli altri due processori principali attivi.

• Gestione termica: Garantire uno spazio libero minimo di 1U sopra e sotto lo chassis Tricon per la convezione naturale. In ambienti con temperatura ambiente elevata (superiore a 50 Celsius), è obbligatorio il raffreddamento ad aria forzata all'interno dell'armadio per prevenire errori di parità della DRAM causati dallo stress termico.

• Protocollo di messa a terra: Assicurarsi che lo chassis sia collegato a una "terra silenziosa" dedicata (terra strumentale). Evitare di condividere il percorso di terra con carichi altamente induttivi per prevenire interferenze sul bus diagnostico HDLC.

Vantaggi in termini di prestazioni e robustezza

Il Triconex 3101 è progettato per una durata industriale estrema e presenta un design PCB rinforzato, resistente agli ambienti ad alta vibrazione tipici delle piattaforme dei compressori e delle sale turbine. La sua NVRAM garantisce che le variabili ritentive, come i setpoint e i totali accumulati, vengano conservate durante le interruzioni di alimentazione senza richiedere una batteria di backup, riducendo le esigenze di manutenzione. La capacità del modulo di comunicare tramite un bus HDLC a 2 Mbps garantisce che la diagnostica degli I/O venga segnalata in tempo reale, consentendo agli ingegneri di identificare i sensori guasti prima che influiscano sulla sicurezza del processo.
