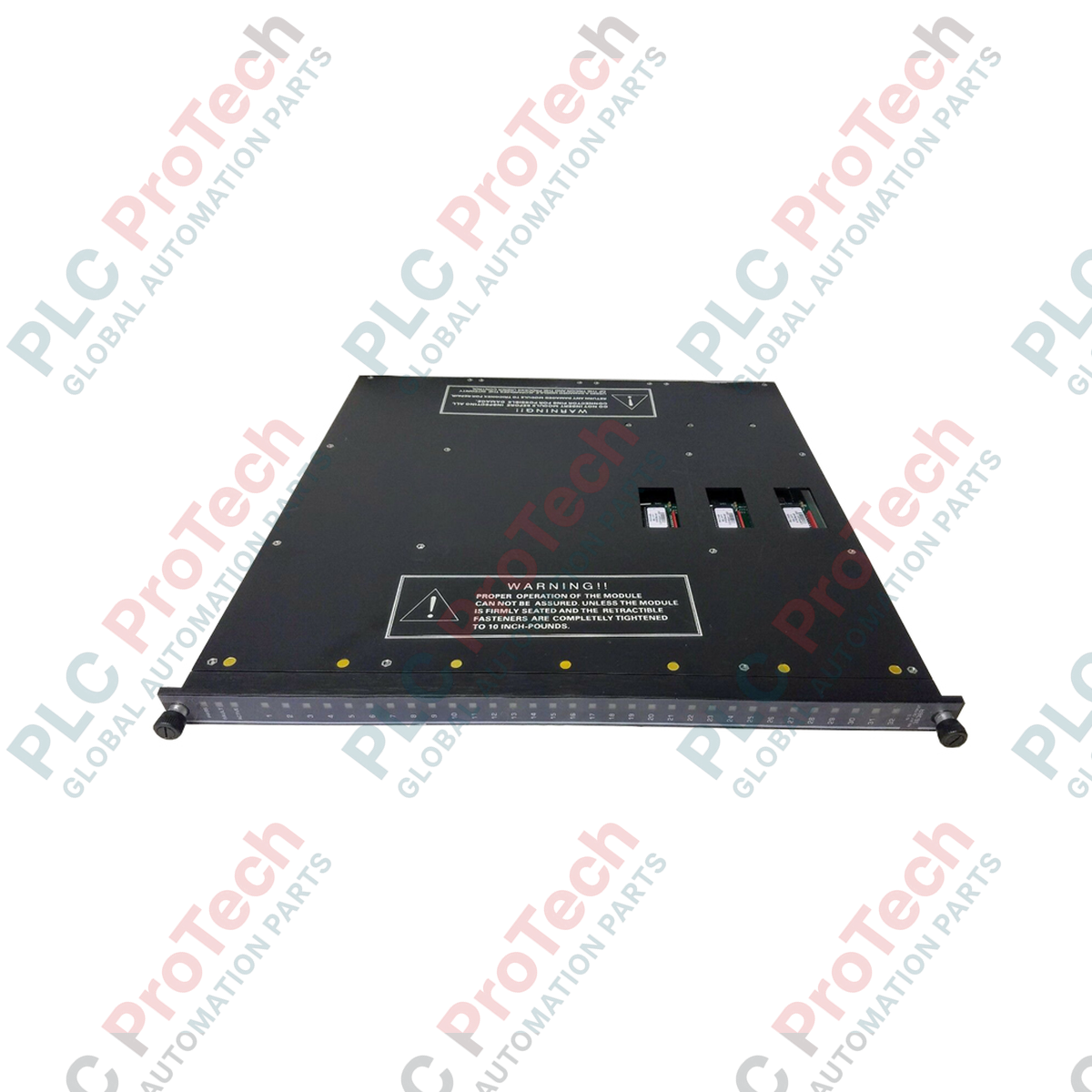

Modulo di uscita a relè digitale Triconex 3636T

Panoramica del prodotto

Il  3636T (3636T) di  Triconex è un  modulo di uscita a relè digitale ad alta densità, progettato per interfacciare il controller Tricon con dispositivi di campo non critici. Essendo un modulo non triplicato, il  3636T fornisce un ponte essenziale per le funzioni ausiliarie incompatibili con i commutatori allo stato solido standard high-side, come  pannelli annunciatori, relè interposti obsoleti e lampade di segnalazione. Nonostante la natura non triplicata delle uscite, mantiene un'elevata integrità del sistema ricevendo segnali da tutti e tre i processori principali. Questi segnali vengono votati internamente prima di pilotare i 32 relè singoli. In contesti industriali come  impianti petrolchimici e aziende elettriche, il  3636T è essenziale per la segnalazione e il monitoraggio secondari, garantendo che anche i dati non critici per la sicurezza siano gestiti con la precisione e il controllo diagnostico attesi da un sistema TMR (Triple Modular Redundant).

Configurazione tecnica (approfondimento)

L'architettura hardware del  3636T è incentrata sulla trasparenza e sul rilevamento dei guasti. A differenza dei moduli allo stato solido, il  3636T utilizza contatti fisici  Normally Open (NO) , garantendo un vero isolamento a contatto pulito per i circuiti di campo. Una caratteristica distintiva è il  circuito di loopback integrato per ciascuno dei 32 punti. Questo circuito verifica continuamente il funzionamento meccanico di ogni interruttore a relè, assicurandosi che risponda correttamente alla logica votata anche quando non è presente alcun carico di campo. Se viene rilevata una discrepanza diagnostica, il modulo attiva immediatamente l'indicatore  FAULT e un allarme a livello di chassis, consentendo ai team di manutenzione di sostituire l'unità utilizzando la funzionalità  hot-spare supportata, senza interrompere il funzionamento del resto del controller.

Specifiche tecniche

Domande frequenti tecniche

Il 3636T supporta funzioni di arresto critiche per la sicurezza?

No. Il  3636T è classificato come modulo non triplicato destinato a punti non critici. Per le funzioni strumentate di sicurezza (SIF) che richiedono un'integrità SIL3, è necessario utilizzare moduli di uscita digitali triplicati come il 3604 o il 3625.

Cosa succede se un singolo relè non riesce a chiudersi?

Il  3636T dispone di un circuito di loopback che monitora lo stato del relè. Se il relè non esegue il comando votato dai processori principali, il modulo attiva la spia  FAULT . Se è presente un hot-spare, il sistema può trasferire automaticamente il controllo al modulo di backup.

Posso utilizzare il 3636T per commutare carichi altamente induttivi?

Sebbene il modulo sia tarato per  2 A, i carichi induttivi, come le bobine di grandi solenoidi, possono causare archi elettrici sui contatti NO. Si raccomanda vivamente di utilizzare dispositivi esterni di soppressione delle sovratensioni, come snubber RC per la corrente alternata o diodi per la corrente continua, per prolungare la durata dei relè meccanici.

Guida all'ingegneria e all'installazione

• Requisito di terminazione esterna: Il  3636T richiede un  pannello di terminazione esterno (ETP) dedicato. Assicurarsi che il cavo di interfaccia sia fissato saldamente al backplane Tricon e che l'ETP sia collegato a terra secondo l'architettura di messa a terra standard Triconex, per prevenire interferenze EMI sulla diagnostica di loopback.

• Considerazioni termiche: Sebbene il modulo sia tarato per  0-60 deg C, la commutazione simultanea di 32 relè alla corrente massima genera una quantità significativa di calore. Assicurarsi che l'armadio disponga di un flusso d'aria libero da ostruzioni e che i LED  PASS e  ACTIVE siano visibili durante le ispezioni di routine, per monitorare lo stato del modulo.

• Procedura di sostituzione dei fusibili: Ogni uscita è protetta da un  fusibile da 2,5 A ad azione rapida. Se si verifica un cortocircuito sul campo, il fusibile interviene per proteggere i circuiti del modulo. Scollegare sempre l'alimentazione di campo sull'ETP prima di tentare di risolvere i problemi del cablaggio di campo o sostituire il modulo.

Vantaggi ingegneristici

Il  3636T eccelle negli ambienti in cui l'isolamento elettrico è fondamentale. Grazie all' isolamento punto-punto di 1.500 VDC, impedisce efficacemente al rumore elettrico lato campo di propagarsi nel backplane logico. Il codice colore blu argento consente una rapida identificazione in un rack affollato, riducendo il rischio di errori umani durante la manutenzione. Inoltre, la capacità di fornire uscite a contatto pulito lo rende perfettamente compatibile con i sistemi annunciatori più datati e con la strumentazione specializzata che non tollera la corrente di dispersione spesso associata ai moduli di commutazione allo stato solido.
