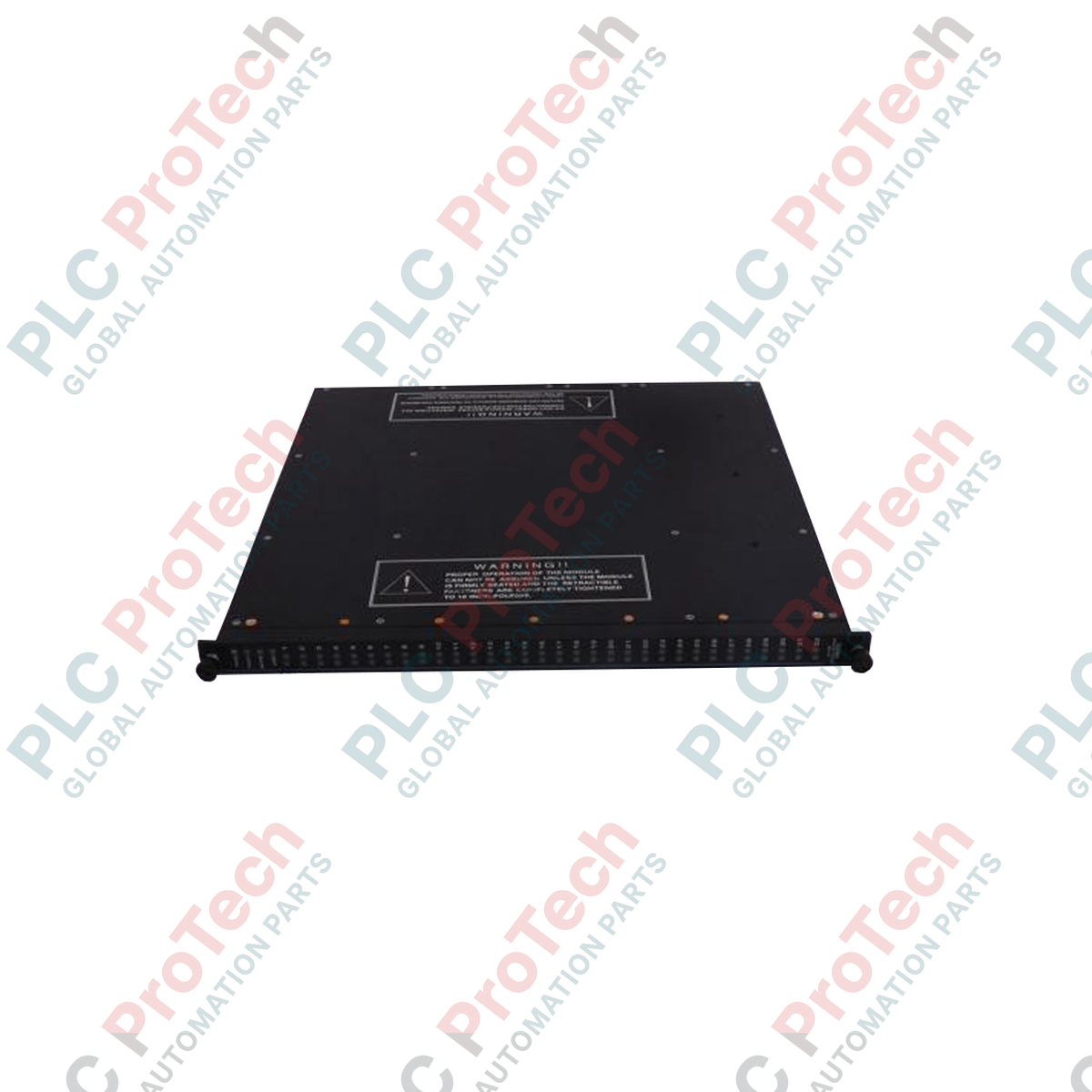

Modulo di uscita a relè Triconex Tricon 3635R a 32 punti

Panoramica del prodotto

Il 3635R (3635R) di Triconex è un modulo di uscita a relè normalmente chiuso (NC) ad alta densità, progettato per applicazioni di interposizione non triplicate e non critiche in un ambiente a ridondanza modulare tripla (TMR). Progettato specificamente per interfacciarsi con dispositivi di campo che richiedono la chiusura fisica del contatto anziché la commutazione allo stato solido, il 3635R è utilizzato frequentemente in raffinerie petrolchimiche, impianti di perforazione offshore e centrali termoelettriche. È particolarmente efficace per il pilotaggio di pannelli annunciatori e circuiti di controllo legacy, nei quali l'isolamento elettrico è fondamentale. Integrando diagnostiche avanzate di loopback, il 3635R garantisce il monitoraggio continuo dello stato delle bobine dei relè, prevenendo efficacemente i "guasti silenziosi" nel percorso di segnalazione e riducendo significativamente il tempo medio di riparazione (MTTR) durante le finestre di manutenzione critiche.

Architettura hardware avanzata e logica di voto

Il Triconex 3635R utilizza una struttura logica interna esclusiva per mantenere l'integrità dell'intero sistema nonostante sia un modulo di uscita non triplicato. Riceve i comandi di uscita da tutti e tre i processori principali. Questi segnali vengono sottoposti internamente a voto tramite un circuito a logica maggioritaria prima di azionare i 32 relè meccanici individuali. A differenza delle uscite digitali standard, il 3635R fornisce contatti puliti normalmente chiusi, rendendolo ideale per circuiti fail-safe che devono rimanere chiusi in caso di perdita dell'alimentazione logica o del segnale di controllo. Ogni punto dispone di un circuito di loopback dedicato che verifica lo stato fisico dell'interruttore del relè, consentendo al sistema di rilevare in tempo reale le condizioni di contatto bloccato in posizione chiusa o aperta. Se viene rilevato un guasto, il modulo attiva immediatamente l'indicatore FAULT e segnala l'anomalia al sistema di allarme del telaio.

Specifiche tecniche

Domande frequenti sulle prestazioni operative

Qual è l'importanza della configurazione "Normalmente chiusa" nel 3635R?

Il 3635R è progettato per circuiti che richiedono un contatto chiuso durante uno stato diseccitato o di "riposo". Ciò è fondamentale per specifici interblocchi di sicurezza o circuiti di allarme nei quali uno stato "aperto" indica un allarme attivato o una condizione di guasto.

Il 3635R è in grado di gestire carichi induttivi come le elettrovalvole?

Sì, ma con cautela. Sebbene sia dimensionato per 2 A, i carichi induttivi generano una forza controelettromotrice che può degradare i contatti meccanici. Per la massima durata, si raccomanda vivamente di installare dispositivi di soppressione esterni (diodi per CC o soppressori RC per CA) sul dispositivo di campo.

Questo modulo è sostituibile a caldo durante le operazioni in corso?

Sì. Il 3635R supporta la funzionalità Hot-Spare. È possibile installare un modulo secondario nello slot adiacente per garantire il funzionamento continuo durante la sostituzione di un'unità guasta, a condizione che la configurazione del sistema consenta la gestione ridondante delle uscite a relè.

Ingegneria sul campo e protocollo di installazione

• Soppressione dei carichi induttivi: Quando si commutano componenti induttivi, installare sempre dispositivi di soppressione direttamente ai capi del carico. Ciò previene la formazione di archi sui 3635R contatti meccanici, prolungando così l'MTBF (tempo medio tra i guasti) dei relè interni e impedendo che il rumore elettrico influisca sul loopback diagnostico.

• Integrazione della terminazione esterna: Il 3635R richiede un pannello di terminazione esterno (ETP) dedicato. Assicurarsi che il cavo di interfaccia sia completamente inserito e che le viti di ritenuta siano serrate alla coppia specificata. Cavi inseriti in modo errato possono attivare falsi allarmi di "Guasto loopback" a causa dell'aumento della resistenza di contatto.

• Gestione della corrente dei contatti: Assicurarsi che il carico di corrente totale del modulo non superi i limiti termici del telaio. Sebbene i singoli punti possano gestire 2 A, la commutazione simultanea di correnti elevate su tutti i 32 punti richiede una ventilazione del quadro verificata, per mantenere la temperatura ambiente al di sotto di 60 deg Celsius.

Robustezza e resistenza industriale

Il Triconex 3635R è progettato per gli ambienti caratterizzati da forti vibrazioni e aggressività chimica. I suoi relè meccanici sono selezionati per garantire un'elevata integrità dei contatti e sono dimensionati per milioni di cicli a carico nominale. Il modulo offre un isolamento punto-punto di 1.500 VDC, proteggendo il backplane TMR dai transitori elettrici lato campo. Questo elevato livello di isolamento fisico, combinato con la capacità di mantenere uno stato normalmente chiuso in caso di perdita di alimentazione, fornisce un robusto livello di protezione per infrastrutture industriali complesse, garantendo la compatibilità retroattiva con i sistemi di sicurezza legacy.
