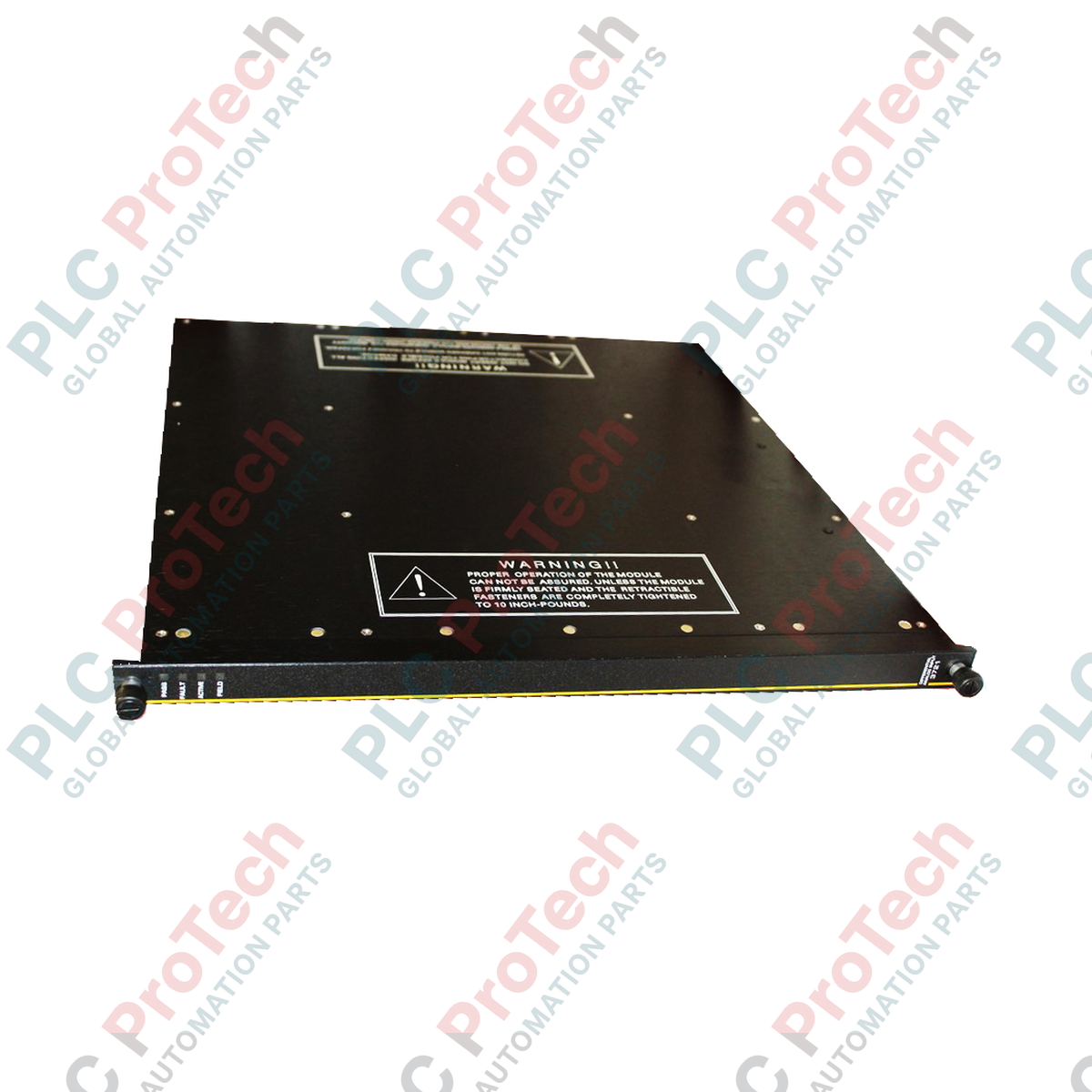

Modulo estensore remoto primario Triconex 4210 (RXM)

Panoramica tecnica del prodotto

Il Triconex 4210 (4210) è un modulo estensore remoto primario (RXM) ad alte prestazioni, progettato specificamente per il sistema di sicurezza Triconex a ridondanza modulare tripla (TMR). Questo modulo funge da collegamento fondamentale per estendere il bus I/O a postazioni remote, facilitando il controllo distribuito in ambienti industriali su larga scala, come raffinerie petrolifere, impianti petrolchimici e strutture per la generazione di energia. Utilizzando la tecnologia a fibra ottica monomodale, il 4210 garantisce comunicazioni ad alta velocità e immuni ai disturbi su distanze fino a 12 chilometri (7,5 miglia). Il suo ruolo principale è mantenere l'integrità del circuito di sicurezza riducendo al contempo i costi di cablaggio e minimizzando l'impatto delle interferenze elettromagnetiche (EMI) in condizioni operative difficili.

Architettura hardware e logica del segnale

Il 4210 RXM funge da interfaccia "primaria", installata nello chassis principale per coordinare la trasmissione dei dati verso le postazioni remote. Supporta una topologia a stella, consentendo a un singolo set di tre moduli di interfacciarsi con un massimo di tre postazioni remote.

• Integrazione TMR: In linea con l'architettura Triconex, questi moduli operano in un set di tre per garantire la completa tolleranza ai guasti hardware.

• Interfaccia ottica: Dotato di connettori ST, il modulo converte i segnali elettrici del backplane in impulsi ottici. L'uso della fibra monomodale è fondamentale per la stabilità sulle lunghe distanze, poiché previene l'attenuazione del segnale che si verifica nelle alternative multimodali.

• Diagnostica in tempo reale: Il pannello frontale presenta una serie completa di LED (PASS, FAIL, ACTIVE, TX, RX1-RX3), che consente ai tecnici sul campo di verificare immediatamente lo stato del collegamento e identificare guasti specifici nei percorsi in fibra senza strumenti software esterni.

Specifiche tecniche

Domande frequenti tecniche

Come gestisce il 4210 la rottura di una fibra in una configurazione TMR?

Il 4210 opera all'interno di un trio ridondante. Se un collegamento in fibra si interrompe, la logica di voto del sistema Triconex ignora automaticamente il flusso di dati corrotto e mantiene il funzionamento attraverso i due percorsi rimasti integri. I LED specifici RX indicheranno quale ramo del percorso TMR ha perso il segnale.

È possibile combinare fibra monomodale e multimodale con questo modulo?

No. Il Triconex 4210 è sintonizzato specificamente per la fibra ottica monomodale. Il tentativo di utilizzare fibra multimodale provocherà una massiccia perdita di segnale e lo stato "FAIL" a causa della differenza tra i diametri dei nuclei e le caratteristiche di propagazione della luce.

Qual è il significato della designazione "Primary" per questo modulo?

Il modulo "Primary" deve essere installato nello chassis principale, dove si trovano le CPU. Funge da controller principale per il bus di estensione, mentre i moduli RXM remoti sono installati negli chassis di espansione a valle.

Ingegneria sul campo e strategia di installazione

• Raggio di curvatura della fibra: Quando si installa la fibra monomodale nei connettori ST, assicurarsi che il raggio di curvatura non sia inferiore a 10 volte il diametro del cavo. Le curvature strette causano perdite per "microcurvatura", che possono provocare errori RX intermittenti o lo sfarfallio della spia "ACTIVE".

• Pulizia dei connettori: Utilizzare sempre tamponi privi di lanugine e alcool isopropilico al 99% per pulire le estremità della fibra e le porte del 4210 prima dell'inserimento. Anche la polvere microscopica può attenuare il segnale laser su un percorso di 12 km, causando instabilità del bus.

• Allineamento della ridondanza: Assicurarsi che il set di tre moduli 4210 sia inserito saldamente negli slot RXM Primary designati. Verificare che il LED "PASS" sia verde fisso su tutti e tre i moduli prima di tentare di scaricare la configurazione da TriStation 1131.

Durata industriale e vantaggi

Il Triconex 4210 è progettato per garantire un'affidabilità estrema in ambienti mission-critical. La sua dorsale in fibra ottica fornisce un isolamento elettrico totale tra gli chassis, proteggendo la logica di controllo principale da fulmini o correnti di terra che si verificano nei siti I/O remoti. Questo "isolamento galvanico" rappresenta un vantaggio significativo nelle applicazioni minerarie e offshore, dove i potenziali di terra variano. Inoltre, il modulo mantiene un elevato tempo medio tra le interruzioni forzate (MTBFO), garantendo che il vostro sistema strumentato di sicurezza (SIS) rimanga conforme agli standard IEC 61508 anche quando distribuito su grandi distanze.
