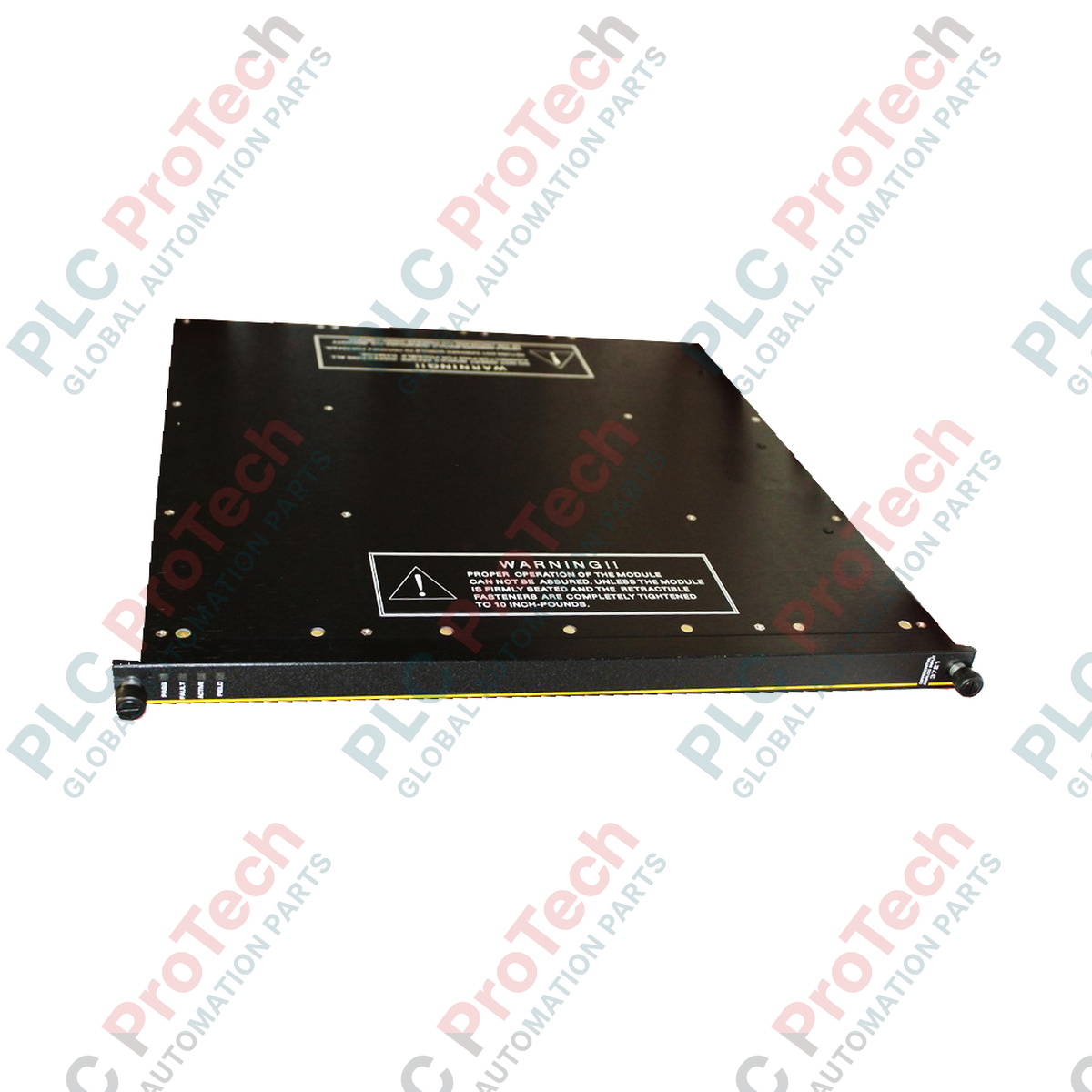

Modulo di ingresso analogico Triconex 3721 TMR 0-5 VCC

Panoramica del prodotto

Il 3721 (3721) è un  modulo di ingresso analogico ad alta densità con ridondanza modulare tripla (TMR), progettato per il sistema di sicurezza Triconex per garantire la massima disponibilità del processo e l’integrità della sicurezza. Dotato di 32 punti di ingresso differenziali accoppiati in CC, questo modulo è progettato specificamente per interfacciarsi con sensori critici in ambienti esigenti come raffinerie di petrolio e gas, impianti di trattamento chimico e strutture di generazione elettrica. Grazie a un’architettura triplicata, il 3721 elabora indipendentemente ogni segnale di ingresso su tre canali, eseguendo una votazione basata sull’hardware per eliminare i singoli punti di guasto. Il suo rapido tempo di aggiornamento di 10 ms e la risoluzione programmabile lo rendono indispensabile per le funzioni strumentate di sicurezza (SIF) ad alta velocità, nelle quali il monitoraggio preciso di pressione, portata o temperatura è essenziale per prevenire guasti catastrofici del sistema.

Architettura del sistema ed elaborazione del segnale

Il 3721 Il modulo impiega una sofisticata progettazione hardware triplicata per mantenere una precisione del segnale ai massimi livelli anche in ambienti industriali elettricamente rumorosi.

• Percorso di ingresso triplicato: Ciascuno dei 32 ingressi differenziali è isolato e instradato verso tre percorsi di comunicazione primari indipendenti. Ciò garantisce che un guasto in un circuito di rilevamento non comprometta il circuito di sicurezza complessivo.

• Precisione ad alta risoluzione: Il modulo supporta una risoluzione programmabile a 12 o 14 bit, consentendo agli ingegneri di bilanciare la granularità dei dati con la velocità di elaborazione. Con una precisione inferiore allo 0,15% del FSR, fornisce dati affidabili per limiti di controllo stringenti.

• Protezione robusta del segnale: Per proteggere dagli errori di cablaggio sul campo e dalle sovratensioni, il modulo offre la protezione dal superamento dell’intervallo in ingresso fino a 150 VDC o 115 VAC continui, riducendo significativamente il rischio di danni a livello della scheda durante i guasti elettrici.

Modulo di ingresso analogico Triconex 3721 - Specifiche tecniche

Manutenzione tecnica e FAQ

Come si passa dalla risoluzione a 12 bit a quella a 14 bit sul 3721?

La risoluzione è programmabile via software nell'ambiente di configurazione TriStation 1131. La modifica di questa impostazione consente di ottimizzare il modulo per requisiti specifici del sensore senza dover modificare l'hardware fisico o i ponticelli.

Cosa succede se un segnale di campo supera 5 VDC?

Il  3721 include robusti circuiti di protezione. Può resistere a un'esposizione continua fino a  150 VDC senza subire danni permanenti all'hardware, anche se il segnale verrà contrassegnato come "Fuori intervallo" nella diagnostica del sistema finché non rientrerà nell'intervallo operativo normale.

Il modello 3721 è compatibile con segnali da 4-20 mA?

Direttamente, il 3721 è un modulo con ingresso in tensione (0-5 VDC). Per monitorare circuiti 4-20 mA, è necessario utilizzare una resistenza shunt di precisione esterna (in genere 250 ohm) sul gruppo morsetti, per convertire il segnale di corrente in un segnale da 1-5 VDC compatibile con il modulo.

Strategia di ingegneria sul campo e installazione

• Buone pratiche per il cablaggio differenziale: Per i 32 differential points, utilizzare sempre cavi STP (doppino intrecciato schermato) di alta qualità. Assicurarsi che lo schermo sia collegato a terra a una sola estremità (in genere sul lato dello chassis) per prevenire anelli di massa che potrebbero compromettere le prestazioni di -85 dB Common Mode Rejection .

• Gestione termica: Sebbene il modulo sia classificato per 0 to 60 deg C, le configurazioni ad alta densità (32 punti attivi) generano calore interno. Assicurarsi che le ventole dello chassis Tricon siano pulite e garantiscano un flusso d'aria verticale non ostruito, per mantenere a lungo termine la 0.15% accuracy specificata.

• Coppia di serraggio del gruppo morsetti: Quando si fissano i cavi di campo al relativo gruppo di terminazione esterno (ETA), applicare una coppia di serraggio di 0.5 to 0.6 Nm. Un serraggio insufficiente può causare derive del segnale o allarmi "Ingresso aperto" a causa delle vibrazioni negli ambienti industriali pesanti.

Vantaggi industriali e resilienza

Il  Triconex 3721 si distingue per l'eccellente isolamento elettrico e la tolleranza ai guasti. La sua struttura di ingresso differenziale non comune offre un'eccezionale immunità alle interferenze elettromagnetiche (EMI), fondamentale quando i sensori si trovano vicino a motori di grandi dimensioni o azionamenti a velocità variabile. Il modulo supporta la sostituzione  a caldo , consentendo ai team di manutenzione di sostituire un'unità guasta mentre il controller rimane online, mantenendo così lo stato "Sempre disponibile" del sistema di sicurezza. Grazie agli standard di produzione statunitensi e ai rigorosi test ambientali, il 3721 garantisce una vita utile pluridecennale nelle applicazioni industriali più gravose in tutto il mondo.
