Descrição

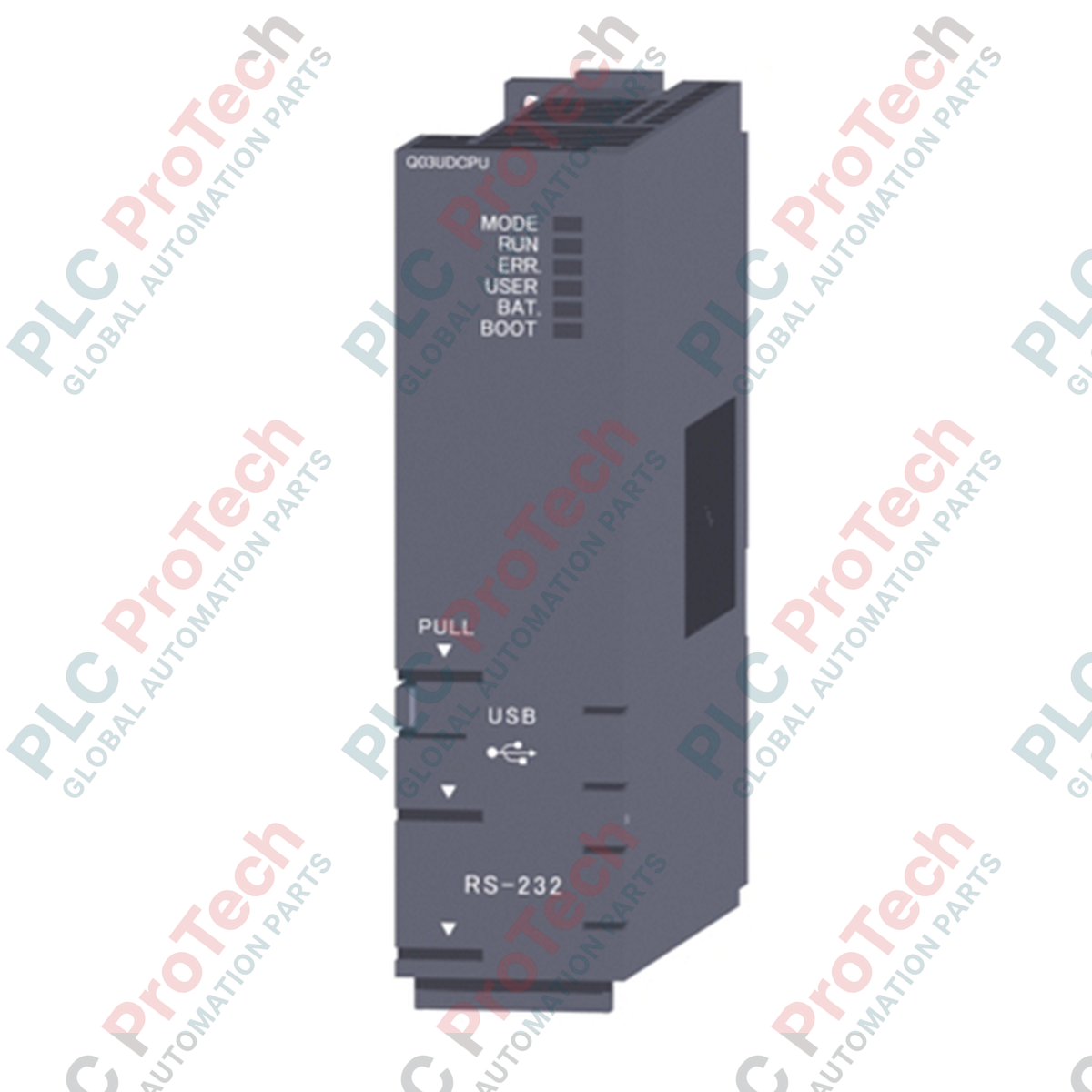

Executando lógica de sequência industrial de alta velocidade na plataforma MELSEC Q Series, a Mitsubishi Electric Q03UDCPU foi projetada como um módulo de CPU PLC universal de alto desempenho. Conta com um mecanismo de processamento avançado capaz de executar instruções básicas de sequência em apenas 20 nanossegundos, sendo ideal para embalagens de alta velocidade, coordenação de múltiplos eixos e arquiteturas de controle distribuído de instalações. O armazenamento de programas é garantido por uma capacidade de 30K passos (120 KB), com amplos registros de arquivos expansíveis para acomodar receitas de automação complexas e configurações abrangentes de parâmetros do sistema.
Recursos
- Execução de instruções em alta velocidade: 20 ns para LD X0 e 40 ns para MOV D0 D1.
- Capacidade flexível de programa de 30K passos (120 KB), compatível com projetos de sistemas multiprograma.
- Suporte a várias linguagens, incluindo Relay Symbol Word, Structured Text (ST), Function Block (FB) e MELSAP 3 (SFC).
- Mapeamento de sistema de E/S de acesso direto duplo (modo de atualização ou execução de E/S direta por meio do endereçamento DX/DY).
- Sistema robusto de memória interna com 192 KB de RAM padrão e 1024 KB de ROM padrão.
- Arquitetura de interface dupla com interfaces USB (Mini-B) integrada e de conexão RS-232 para diagnósticos locais sem interrupções.
Aplicações
-
Sistemas de embalagem de alta velocidade: indexação em tempo real, ensacamento e sincronização de eixos de movimento auxiliares.
-
Linhas de montagem automotiva: sequenciamento coordenado de transportadores, integração de arquitetura multi-CPU e redes distribuídas em nível de dispositivo.
-
Subsistemas de instalações de processamento: tratamento de água, gerenciamento de salas limpas e plataformas de controle de monitoramento ambiental.
Tabela de especificações técnicas
| Parâmetro |
Valor da especificação |
| Fabricante |
Mitsubishi Electric |
| Número do modelo |
Q03UDCPU |
| Método de controle |
Operação cíclica/iterativa de programa armazenado |
| Velocidade de execução das instruções |
20 ns (LD X0), 40 ns (MOV D0 D1) |
| Capacidade do programa |
30K passos (120 KB) |
| RAM padrão |
192 KB |
| ROM padrão |
1024 KB |
| Número máximo de pontos de E/S |
4096 pontos (X/Y0 a FFF) |
| Consumo de corrente interno (CC 5V) |
0.33 A |
| Temperatura ambiente de operação |
0 a 55 degC |
| Temperatura ambiente de armazenamento |
-25 a 75 degC |
| Umidade ambiente de operação |
5 a 95% de UR, sem condensação |
| Dimensões (A x W x P) |
98 mm x 27.4 mm x 89.3 mm |
| Peso líquido |
0.20 kg |
| Peso de envio (calculado) |
2.0 kg |
| País de origem |
Japão |
Conexões e interfaces
| Porta / interface física |
Função e atribuição |
| Porta USB (Mini-B) |
Link de programação, monitoramento e depuração de alta velocidade para GX Works2 / GX Developer. |
| Conector RS-232 |
Link de comunicação serial para interfaces HMI, modems e periféricos de programação. |
| Slot para cartão de memória |
Compatível com cartões SRAM (até 8 MB), cartões Flash (até 4 MB) ou cartões ATA (até 32 MB). |
Modelos alternativos e compatibilidade
O Q03UDCPU oferece um caminho direto de atualização para unidades Q03UD antigas. Ao contrário do Q03UDECPU, este modelo não possui uma porta Ethernet (RJ45) integrada. Se for necessária conectividade Ethernet industrial (EtherNet/IP ou Modbus TCP), é preciso integrar uma placa de comunicação externa, como o módulo QJ71E71-100, ou usar um módulo Q03UDECPU ou Q03UDVCPU.
Problemas de aplicação e notas de engenharia
Ao usar o Q03UDCPU em configurações com várias CPUs junto a CPUs de movimento ou de robô, preste muita atenção às configurações dos parâmetros da memória compartilhada de comunicação de alta velocidade entre CPUs. Alocar dados em excesso nos registros da memória compartilhada sem configurar atualizações de ciclo correspondentes nos parâmetros do sistema pode causar falhas imediatas de sincronização entre CPUs (erros WDT ou Erro 1400).
Dicas de comissionamento e fiação
Verifique a posição física da chave RUN/STOP/RESET antes de iniciar as operações de download. Se os valores ativos de execução ou as receitas forem armazenados na RAM padrão, certifique-se de que a bateria de lítio do sistema (Q6BAT) esteja funcionando. Se o LED BAT vermelho acender, faça imediatamente um backup dos registros para evitar a perda de dados nos ciclos subsequentes de alimentação de 24 V CC do backplane.
Diretrizes de instalação
AVISO CRÍTICO: Nunca instale nem remova o módulo de CPU do CLP do backplane principal enquanto o módulo da fonte de alimentação do rack (por exemplo, Q61P) estiver energizado. Isso causará danos físicos graves aos conectores do backplane do módulo e aos chips de lógica internos.
1
Desenergize a tensão da linha principal que alimenta o módulo da fonte de alimentação e verifique com um voltímetro se não há tensão residual.
2
Alinhe o gancho inferior do módulo de CPU com o orifício-guia de montagem no slot da unidade de base.
3
Pressione firmemente a parte superior do módulo sobre a placa de base até que a trava do módulo se encaixe com segurança. Prenda melhor o módulo com um parafuso de fixação M3 se houver previsão de níveis elevados de vibração.
