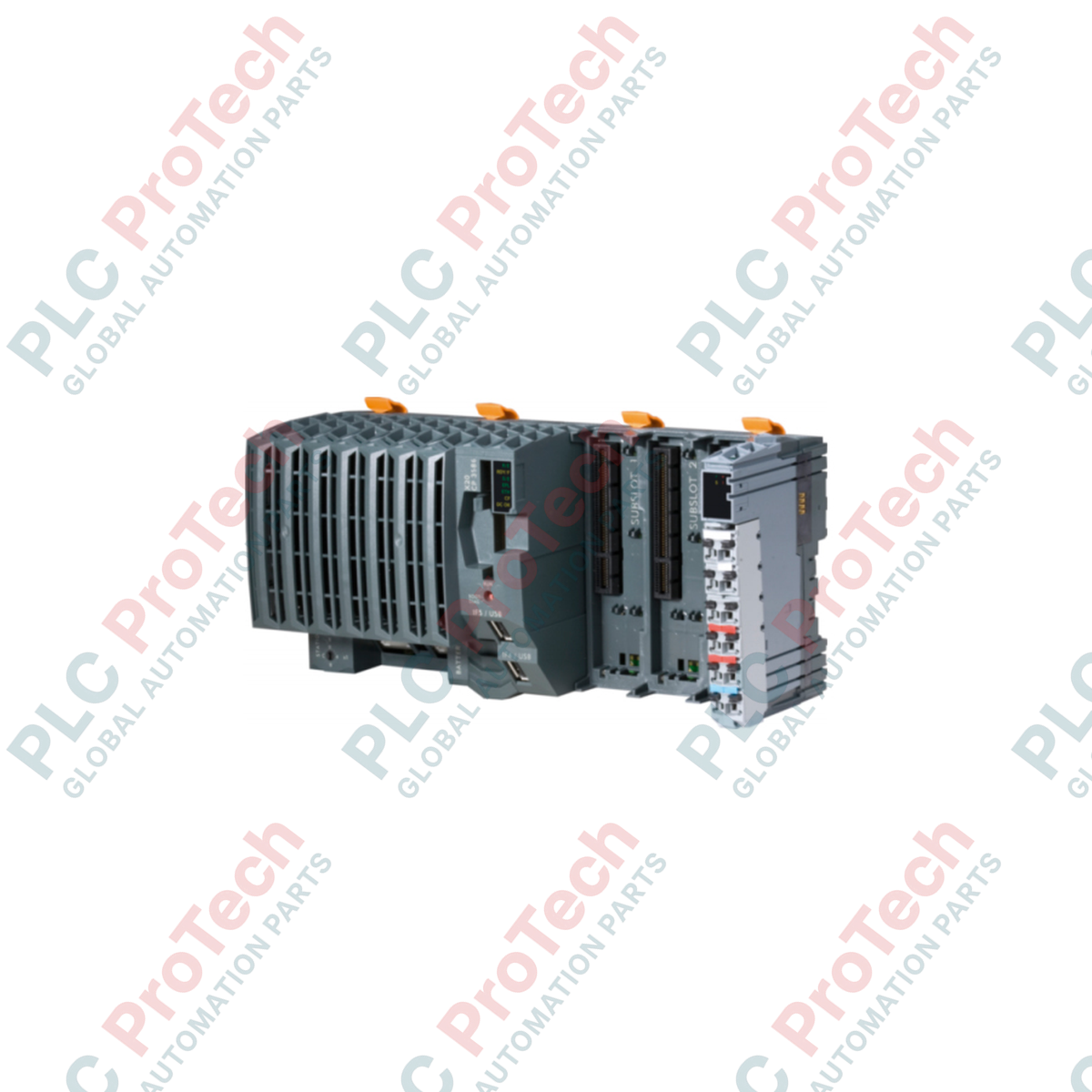

CPU ระบบ B&R X20 รุ่น X20CP3585 Intel Atom 1.0 GHz

ภาพรวมผลิตภัณฑ์

 X20CP3585 (X20CP3585) เป็นหน่วยประมวลผลกลางประสิทธิภาพสูงภายในระบบ B&R X20 มาพร้อมโปรเซสเซอร์ Intel Atom ความเร็ว 1.0 GHz สำหรับสถาปัตยกรรมระบบอัตโนมัติที่ต้องการประสิทธิภาพสูง ตัวควบคุมนี้ติดตั้ง RAM DDR2 ขนาด 256 MB และ SRAM แบบคงข้อมูลขนาด 1 MB ออกแบบมาเพื่อรองรับอัลกอริทึมควบคุมที่ซับซ้อน การประมวลผลข้อมูลความเร็วสูง และการควบคุมการเคลื่อนที่หลายแกนได้อย่างมีประสิทธิภาพ ในการดำเนินงานอุตสาหกรรมขนาดใหญ่ เช่น โรงกลั่นน้ำมัน โรงไฟฟ้า และโรงงานผลิตเซมิคอนดักเตอร์ขั้นสูง X20CP3585 ทำหน้าที่เป็นแกนประมวลผลอันทรงพลังของระบบควบคุม โดยมีกำลังประมวลผลเพียงพอสำหรับจัดการจุด I/O หลายพันจุด การออกแบบแบบไร้พัดลมและหน่วยความจำแอปพลิเคชันแบบถอดได้ที่ใช้ CompactFlash ช่วยให้มีความน่าเชื่อถือสูงและบำรุงรักษาได้ง่าย ลดเวลาเฉลี่ยในการซ่อมแซม (MTTR) ได้อย่างมาก และขจัดความเสี่ยงจากความขัดข้องของระบบระบายความร้อนแบบกลไก

การกำหนดค่าทางเทคนิค

การกำหนดค่าฮาร์ดแวร์ของ X20CP3585 ได้รับการปรับให้เหมาะสมเพื่อความเป็นโมดูลสูงสุดและความยืดหยุ่นด้านการสื่อสาร ตัวเครื่องมีช่องเสียบภายใน 3 ช่องสำหรับโมดูลอินเทอร์เฟซ X20 ช่วยให้เพิ่มโปรโตคอลฟิลด์บัส เช่น CANopen, DeviceNet หรือ Profibus ได้โดยไม่เพิ่มขนาดพื้นที่ติดตั้ง ชุดอินเทอร์เฟซการสื่อสารบนบอร์ดประกอบด้วยอินเทอร์เฟซ POWERLINK แบบเรียลไทม์ (V1/V2) พอร์ต Ethernet มาตรฐาน พอร์ต USB 2.0 จำนวน 2 พอร์ต และอินเทอร์เฟซอนุกรม RS232 แหล่งจ่ายไฟ X2X Link ในตัวทำหน้าที่จัดการแบ็กเพลนภายใน ขณะที่สถานะระบบตรวจสอบผ่านไฟแสดงสถานะเฉพาะสำหรับการทำงานของ CPU อุณหภูมิสูงเกินไป และสถานะแบตเตอรี่ ด้วยการใช้พลังงานทั่วไป 8.8 W (ไม่รวม USB และโมดูลอินเทอร์เฟซ) CPU นี้จึงมีอัตราส่วนประสิทธิภาพต่อการใช้พลังงานสูง พร้อมรักษาเสถียรภาพในตัวเครื่องขนาดกะทัดรัด 8.5 ซม. x 20 ซม. x 9.9 ซม.

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยด้านเทคนิค

X20CP3585 รองรับการควบคุมการเคลื่อนที่แบบเรียลไทม์สำหรับแกนที่ทำงานสอดประสานกันได้หรือไม่

ได้ ด้วยการใช้อินเทอร์เฟซ POWERLINK ในตัวและโปรเซสเซอร์ Atom ความเร็ว 1.0 GHz ทำให้ X20CP3585 สามารถจัดการงานการเคลื่อนที่แบบสอดประสานที่ซับซ้อนด้วยรอบการทำงานระดับต่ำกว่ามิลลิวินาที จึงเหมาะอย่างยิ่งสำหรับงาน CNC และหุ่นยนต์

ข้อมูลโปรแกรมจะเป็นอย่างไรหากแบตเตอรี่ขัดข้อง

โมดูลนี้มี SRAM ขนาด 1 MB สำหรับตัวแปรแบบคงข้อมูล แม้แบตเตอรี่จะทำหน้าที่รักษาข้อมูลนี้ในระหว่างที่ปิดเครื่อง แต่โปรแกรมแอปพลิเคชันจะจัดเก็บไว้ในการ์ด CompactFlash แบบถอดได้ ทำให้ตรรกะการทำงานของเครื่องจักรไม่สูญหายเนื่องจากแบตเตอรี่ขัดข้อง

การ์ด CompactFlash รวมอยู่กับโมดูล CPU หรือไม่

การ์ด CompactFlash เป็นส่วนประกอบของ “หน่วยความจำแอปพลิเคชัน” และโดยทั่วไปจะสั่งซื้อแยกต่างหากตามความต้องการพื้นที่จัดเก็บของโครงการ Automation Studio ของคุณ โปรดตรวจสอบให้แน่ใจว่าใช้การ์ด B&R ระดับอุตสาหกรรมเพื่อรับประกันความเข้ากันได้

คู่มือด้านวิศวกรรมและการติดตั้ง

• การจัดการ CompactFlash: ตรวจสอบให้แน่ใจเสมอว่าตัดการจ่ายไฟไปยัง CPU โดยสมบูรณ์แล้วก่อนใส่หรือถอดการ์ด CompactFlash การไม่ปฏิบัติตามอาจทำให้ระบบไฟล์เสียหายหรืออินเทอร์เฟซหน่วยความจำได้รับความเสียหาย

• การบำรุงรักษาแบตเตอรี่: CPU จะตรวจสอบระดับแรงดันไฟฟ้าของแบตเตอรี่ผ่านไฟแสดงสถานะเฉพาะ เมื่อไฟ LED แบตเตอรี่แจ้งสถานะแรงดันต่ำ ให้เปลี่ยนแบตเตอรี่ภายในช่วงเวลาบำรุงรักษาที่กำหนดครั้งถัดไป โดยให้ระบบยังคงเปิดทำงานอยู่ เพื่อป้องกันการสูญหายของข้อมูล SRAM แบบคงข้อมูล

• การติดตั้งโมดูลอินเทอร์เฟซ: เมื่อใช้ช่องเสียบทั้ง 3 ช่อง ตรวจสอบให้แน่ใจว่าเสียบโมดูลอินเทอร์เฟซเข้าที่จนสุดและกลไกล็อกทำงานแล้ว โมดูลที่เสียบไม่สนิทอาจทำให้เกิดข้อผิดพลาด X2X Link เป็นระยะหรือบัสหมดเวลา ซึ่งวินิจฉัยได้ยากระหว่างการทำงานเต็มความเร็ว
