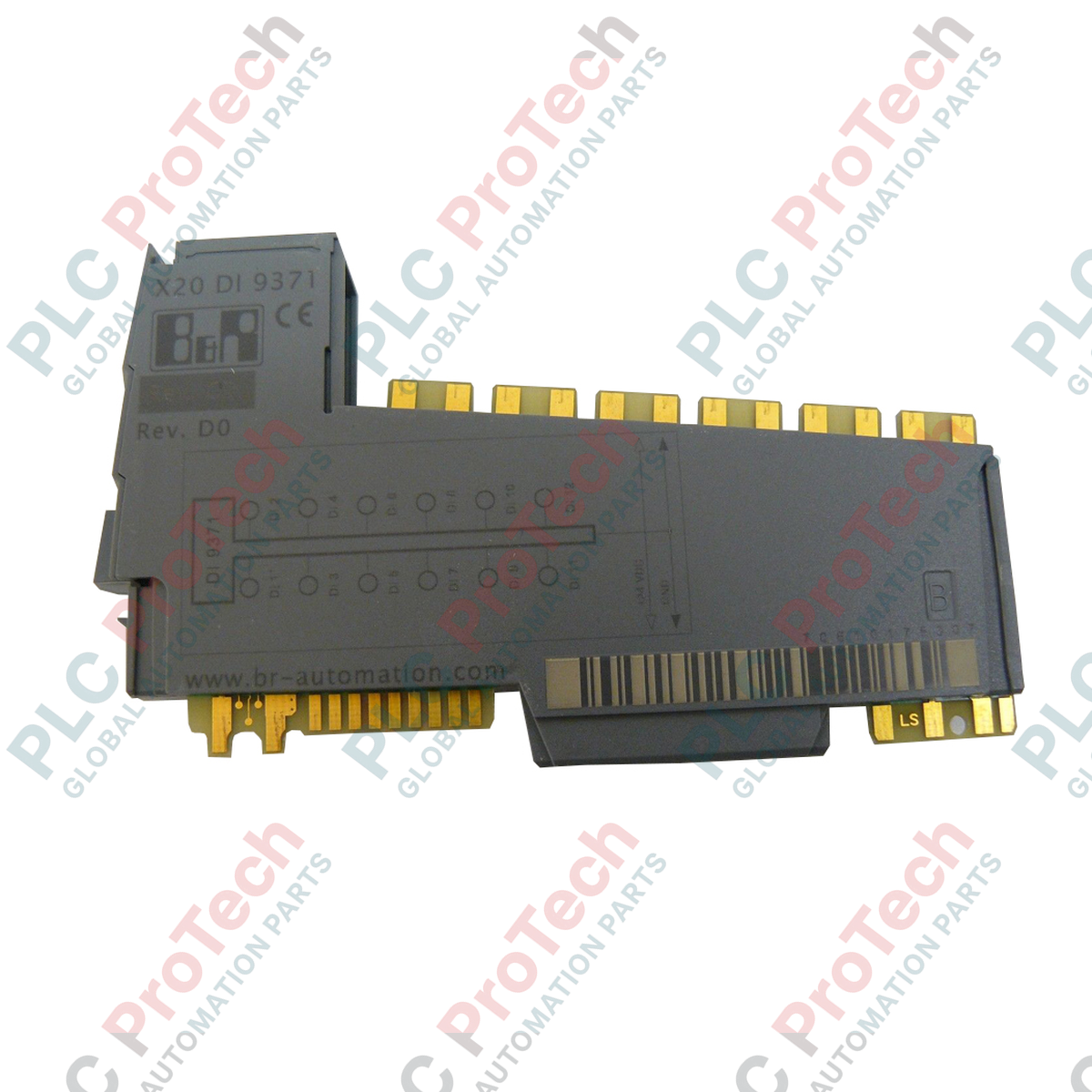

โมดูลอินพุตดิจิทัลความหนาแน่นสูง X20 B&R X20DI9371

ภาพรวมการตรวจสอบกระบวนการ

B&R X20DI9371 (X20DI9371) เป็นโมดูลอินเทอร์เฟซเซนเซอร์ดิจิทัลแบบแยกส่วน 12 ช่อง ความหนาแน่นสูง ออกแบบมาสำหรับแพลตฟอร์มควบคุมแบบโมดูลาร์ B&R X20 โมดูลนี้ทำงานในเครือข่ายระบบอัตโนมัติที่มีปริมาณงานสูง เช่น สายคัดแยกอัตโนมัติ เครื่องปั๊มขึ้นรูปโลหะ และสายการผลิตอาหารแบบต่อเนื่อง โดยตรวจจับการเปลี่ยนแปลงสถานะในระดับหน้างาน ด้วยการประมวลผลข้อมูลเทเลเมทรีแบบเรียลไทม์จากเซนเซอร์ตรวจจับระยะใกล้ ลิมิตสวิตช์นิรภัย และปุ่มกด โมดูลจึงช่วยให้ส่งสัญญาณไปยังโปรเซสเซอร์กลางได้อย่างตอบสนองรวดเร็ว ลดความหน่วงของลูปควบคุม และป้องกันข้อผิดพลาดด้านจังหวะเวลาในลำดับการทำงาน

สถาปัตยกรรมวงจรและการทำงานของตัวกรอง

โมดูลดิจิทัลนี้มีช่องอินพุต 12 ช่อง ซึ่งกำหนดค่าให้รองรับโทโพโลยีการเชื่อมต่อแบบ 1 สายที่ช่วยประหยัดพื้นที่ ออกแบบด้วยโครงสร้างวงจรอินพุตแบบซิงก์ (NPN) ตามมาตรฐาน EN 61131-2 Type 1 แต่ละช่องมีความต้านทานอินพุตโดยทั่วไป 6.4 kΩ และใช้กระแส 3.75 mA ที่แรงดัน 24 VDC ตามพิกัด เพื่อระงับการเด้งของหน้าสัมผัสทางไฟฟ้าและสัญญาณรบกวนเหนี่ยวนำจากพื้นที่ปฏิบัติงาน โมดูลนี้จึงใช้ระบบกรองสองขั้น ได้แก่ ตัวกรองฮาร์ดแวร์ความเร็วสูงที่ทำงานที่ ≤100 μs ร่วมกับตัวกรองที่กำหนดด้วยซอฟต์แวร์ ซึ่งปรับได้ตั้งแต่ 0 ถึง 25 ms โดยเพิ่มครั้งละ 0.2 ms อย่างแม่นยำ

ตารางสมรรถนะทางเทคนิค

การบำรุงรักษาในภาคอุตสาหกรรมและคำถามที่พบบ่อย

จะล้างสถานะช่องสัญญาณที่แสดงการเปลี่ยนสถานะผิดพลาดในสภาพแวดล้อมที่มีสัญญาณรบกวนทางแม่เหล็กไฟฟ้าสูงได้อย่างไร

เปิดหน้าต่างกำหนดค่า I/O ของโมดูลภายใน B&R Automation Studio เพิ่มเวลาตัวกรองซอฟต์แวร์จากค่าเริ่มต้น 1 ms โดยเพิ่มครั้งละ 0.2 ms (สูงสุด 25 ms) เพื่อกรองสัญญาณแรงดันเหนี่ยวนำความถี่สูง หากยังเกิดการทริกเกอร์ผิดพลาด ให้ตรวจสอบแนวการเดินสายของเซนเซอร์ทางกายภาพ และยืนยันว่าพร็อกซิมิตีสวิตช์ตรงตามข้อกำหนดของอินเทอร์เฟซซิงก์ 6.4 kΩ

สามารถเชื่อมต่อเซนเซอร์มาตรฐานแบบจ่ายแหล่ง (PNP) 3 สายเข้ากับโมดูลอินพุตนี้โดยตรงได้หรือไม่

ไม่ได้ X20DI9371 ใช้โครงสร้างแบบซิงก์ ซึ่งหมายความว่าขั้วอินพุตต้องให้อุปกรณ์ภาคสนามสวิตช์ด้านลบ (0 VDC) ของวงจรเพื่อบันทึกสถานะแอกทีฟ การเชื่อมต่อเซนเซอร์ PNP แบบจ่ายแหล่งมาตรฐาน ซึ่งส่งเอาต์พุต 24 VDC โดยตรง จะไม่ทำให้เส้นทางวงจรสมบูรณ์ ให้ใช้เซนเซอร์ NPN หรือติดตั้งรีเลย์คั่นกลางภายนอกเพื่อกลับสัญญาณ

จำเป็นต้องเดินสายจ่ายพลังงานแยกต่างหากสำหรับรูปแบบการเชื่อมต่อแบบ 1 สายหรือไม่

จำเป็น เนื่องจากการเชื่อมต่อแบบ 1 สายหมายถึงมีเพียงสายสัญญาณแอกทีฟที่ต่อกลับมายังเทอร์มินัลโมดูลโดยตรง เซนเซอร์ภายนอกจึงต้องรับแรงดันจ่าย 24 VDC จากบล็อกจ่ายศักย์แยกต่างหาก เช่น การ์ดจ่ายศักย์ X20PD ที่ติดตั้งอยู่ภายในเซกเมนต์แร็กเดียวกัน

แนวทางการเริ่มใช้งานภาคสนามและการเดินสาย

• การติดตามศักย์อ้างอิงร่วม: ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟภายนอก 24 VDC ที่จ่ายให้เซนเซอร์ภาคสนามใช้กราวด์อ้างอิง 0 VDC ร่วมกับแร็ก X20 หากไม่มีจุดอ้างอิงกราวด์ร่วม อินพุตซิงก์ NPN จะไม่สามารถสร้างเส้นทางไฟฟ้าที่สมบูรณ์ย้อนกลับผ่านตัวต้านทานภายใน 6.4 kΩ ได้ ส่งผลให้สถานะสัญญาณไม่แน่นอนหรืออินพุตทำงานล้มเหลวทั้งหมด

• การแยกสัญญาณความเร็วสูง: เมื่อใช้คุณสมบัติตัวกรองฮาร์ดแวร์ความเร็วสูง (≤100 μs) ให้หุ้มชีลด์สายพัลส์ขาเข้าทั้งหมด เดินสายสัญญาณดิจิทัลเหล่านี้ให้ห่างจากสายไฟ AC สามเฟสกำลังสูงและสายเอาต์พุตของไดรฟ์ปรับความถี่อย่างสมบูรณ์ เพื่อป้องกันการรบกวนข้ามสายที่ทำให้เกิดการนับสถานะผิดพลาด

• ข้อจำกัดในการติดตั้งโมดูลเทอร์มินัล: ตรวจสอบให้แน่ใจว่าโปรไฟล์การใช้พลังงานรวม โดยเฉพาะการใช้พลังงานบัส 0.18 W และโหลด I/O ภายใน 1.75 W ถูกนำไปรวมในการคำนวณความร้อนรวมของเซกเมนต์บัสภายในพื้นที่ ก่อนล็อกโมดูลเข้ากับราง DIN ให้ตรวจสอบว่าแถบจัดแนวฐานตรงกับโมดูลข้างเคียงอย่างแม่นยำ เพื่อป้องกันการบิดงอของพินบนบัสแบ็กเพลนภายใน
