Delta Electronics

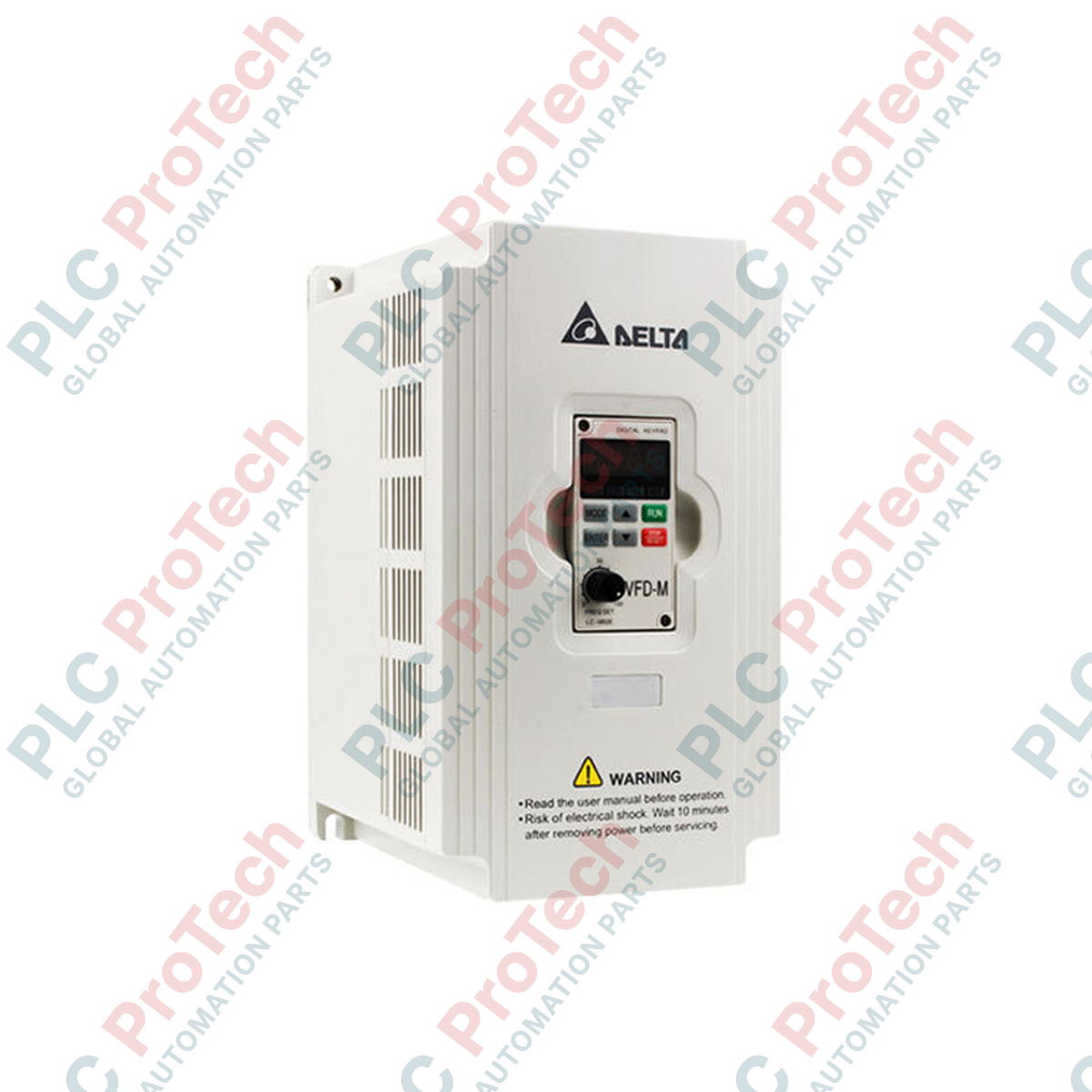

อินเวอร์เตอร์ควบคุมความถี่ Delta Electronics VFD055M21A ซีรีส์ VFD-M

SKU VFD055M21A

มีในสต็อก
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Delta Electronics

  • Product No.: VFD055M21A

  • Country of origin:สหรัฐอเมริกา

  • Product Type: ตัวขับความถี่แปรผัน

  • Payment: T/T, Western Union

  • Weight: 3200g

  • Shipping port: Xiamen

  • Warranty: 12 months

คำอธิบาย

ไมโครไดรฟ์ Delta Electronics VFD055M21A ได้รับการออกแบบมาเพื่อควบคุมความเร็วและแรงบิดด้วยความแม่นยำสูงในระบบอุตสาหกรรมขนาดกะทัดรัด โดยให้การควบคุมเวกเตอร์แบบไม่ใช้เซนเซอร์ที่ยืดหยุ่นภายใต้กรอบการทำงานที่เชื่อถือได้ของซีรีส์ VFD-M โมดูลนี้มอบคุณลักษณะการควบคุมที่แข็งแกร่งและมีการสื่อสารแบบอนุกรม Modbus ในตัว เพื่อการผสานรวมกับเครือข่ายควบคุมแบบกระจายอย่างราบรื่น ด้วยการออกแบบระบายความร้อนที่มีประสิทธิภาพสูงและอินเทอร์เฟซการตั้งโปรแกรมที่ใช้งานง่าย ไดรฟ์นี้จึงผสานประสิทธิภาพสำหรับงานหนักเข้ากับขนาดกะทัดรัด ทำให้เหมาะสำหรับสายการผลิตอัตโนมัติ เครือข่ายพัดลม และอุปกรณ์ลำเลียง

คุณสมบัติ

  • อัลกอริทึมควบคุมขั้นสูง: มาพร้อมเวกเตอร์ควบคุมแบบไม่ใช้เซนเซอร์สองรูปแบบและโปรไฟล์เส้นโค้ง V/F ที่ปรับได้ เพื่อแรงบิดเริ่มต้นสูงและการควบคุมความเร็วที่แม่นยำ
  • ช่วงความถี่พาหะกว้าง: ปรับความถี่พาหะได้ตั้งแต่ 1 ถึง 15 kHz เพื่อลดเสียงรบกวนจากมอเตอร์และเพิ่มประสิทธิภาพระบบ
  • การสื่อสารในตัว: พอร์ตสื่อสาร RS-485 ในตัวรองรับโปรโตคอล Modbus RTU/ASCII มาตรฐาน เพื่อการผสานรวมระบบที่เป็นระเบียบ
  • การเบรกแบบไดนามิก: ชอปเปอร์เบรกในตัวช่วยให้เชื่อมต่อตัวต้านทานเบรกภายนอกได้โดยตรง เพื่อการลดความเร็วและหยุดอย่างรวดเร็ว
  • การปรับจูนอัตโนมัติ: มาพร้อมความสามารถในการปรับจูนอัตโนมัติอัจฉริยะ เพื่อให้ตรงกับพารามิเตอร์ขดลวดมอเตอร์สำหรับการจ่ายแรงบิดที่เหมาะสม

การใช้งาน

  • เครื่องจักรบรรจุและเติมความเร็วสูงที่ต้องการการเร่งและลดความเร็วอย่างรวดเร็ว
  • ระบบสายพานลำเลียงและการขนถ่ายวัสดุที่มีความต้องการด้านน้ำหนักบรรทุกแตกต่างกัน
  • ระบบพัดลมอุตสาหกรรมและการทำงานของปั๊มหอยโข่ง
  • อุปกรณ์งานไม้ความแม่นยำสูงและสปินเดิลของเครื่องมือกลขนาดเล็ก

ข้อมูลจำเพาะทางเทคนิค

ผู้ผลิต Delta Electronics
หมายเลขรุ่น VFD055M21A
ซีรีส์ ซีรีส์ VFD-M
กำลังเอาต์พุตพิกัด 3.8 kVA
กระแสเอาต์พุตพิกัด 10 A
แรงดันไฟฟ้าเอาต์พุตสูงสุด 3 เฟส, แปรผันตามแรงดันไฟฟ้าอินพุต
ช่วงความถี่เอาต์พุต 0.1 ถึง 400 Hz
ความถี่พาหะ 1 ถึง 15 kHz
แหล่งจ่ายไฟอินพุตพิกัด 1 เฟส / 3 เฟส, 200 ถึง 240 VAC, 50/60 Hz
ค่าความคลาดเคลื่อนของแรงดันไฟฟ้าอินพุต +/- 10% (180 ถึง 264 VAC)
ค่าความคลาดเคลื่อนของความถี่อินพุต +/- 5% (47 ถึง 63 Hz)
วิธีการระบายความร้อน ระบายความร้อนด้วยพัดลมแบบบังคับ
น้ำหนักสุทธิ 3.2 กก.
น้ำหนักขนส่ง (คำนวณ) 5.0 กก.

ข้อมูลเชิงลึกด้านวิศวกรรมจากการใช้งานจริง

รุ่นทางเลือกและความเข้ากันได้

VFD055M21A เป็นรุ่นมาตรฐานในกลุ่มผลิตภัณฑ์ VFD-M รุ่นเก่า เมื่อต้องเปลี่ยนเครื่องนี้ ให้จับคู่การกำหนดค่าเฟสอินพุตอย่างใกล้เคียงกัน แม้เครื่องนี้จะรองรับอินพุตไฟ 230V ทั้งแบบเฟสเดียวและสามเฟส แต่การใช้ไฟแบบเฟสเดียวจำเป็นต้องตรวจสอบขนาดของเซอร์กิตเบรกเกอร์ป้องกันวงจรสาขาด้านปลายทางอย่างรอบคอบ เพื่อรองรับกระแสสายอินพุตที่สูงขึ้น (สูงสุด 27 A ในการใช้งานแบบเฟสเดียวภายใต้สภาวะโหลดสูง)

ข้อผิดพลาดที่พบบ่อยในการใช้งานและหมายเหตุทางวิศวกรรม

การใช้ไฟขาเข้าแบบเฟสเดียวทำให้ตัวเก็บประจุบัสลิงก์ DC ภายในต้องรับความเค้นทางความร้อนสูงขึ้นและมีกระแสริปเปิลเพิ่มขึ้น ตรวจสอบให้แน่ใจว่าไดรฟ์ทำงานภายในขีดจำกัดเอาต์พุตต่อเนื่องที่กำหนดไว้ 10 A อย่างเคร่งครัดเมื่อใช้แหล่งจ่ายแบบเฟสเดียว เว้นระยะด้านข้างอย่างน้อย 50 มม. เมื่อติดตั้งไดรฟ์หลายตัวบนแผงใกล้กัน เพื่อป้องกันจุดร้อนที่อาจทำให้เกิดข้อผิดพลาดอุณหภูมิสูงเกินไป (oH)

เคล็ดลับการทดสอบเดินระบบและการเดินสาย

เดินสายสัญญาณควบคุม (AVI, ACI และขั้วควบคุมดิจิทัล) ผ่านท่อร้อยสายเฉพาะที่มีชีลด์ แยกจากสายไฟอินพุต AC กำลังสูง (R, S, T) และสายเอาต์พุตมอเตอร์ (U, V, W) เสมอ ตรวจสอบให้แน่ใจว่าจุดร่วมของวงจรควบคุม (GND) ไม่ได้เชื่อมต่อโดยตรงกับกราวด์ดินของโครงเครื่อง และต้องต่อขั้วกราวด์ของแชสซีเข้ากับจุดกราวด์เฉพาะที่มีอิมพีแดนซ์ต่ำ (ต่ำกว่า 100 โอห์ม) เพื่อหลีกเลี่ยงสัญญาณรบกวนความถี่สูงบนอินพุตแอนะล็อก

แนวทางการติดตั้ง

คำเตือนด้านความปลอดภัยที่สำคัญ: ตัดการจ่ายไฟจากสายไฟขาเข้าทั้งหมดก่อนเปิดฝาครอบสายไฟของไดรฟ์ หลังจากตัดแหล่งจ่ายไฟแล้ว ให้รออย่างน้อย 10 นาทีเพื่อให้ตัวเก็บประจุบัส DC คายประจุจนหมด ใช้ดิจิทัลมัลติมิเตอร์ที่เชื่อถือได้ตรวจสอบว่าแรงดันไฟฟ้า DC ระหว่างขั้ว + และ - ต่ำกว่า 36 VDC ก่อนเริ่มงานติดตั้ง ขันขั้วต่อ หรือเดินสายใด ๆ
1

ติดตั้งไดรฟ์ VFD055M21A ในแนวตั้งบนแผ่นรองหลังเรียบและไม่ติดไฟ ภายในตู้ที่ปราศจากฝุ่นและแห้ง โดยเว้นระยะเหนือและใต้ให้เพียงพอสำหรับการไหลเวียนอากาศด้วยการพาความร้อนตามปกติ

2

ต่อสายไฟอินพุต AC แบบเฟสเดียว (หรือสามเฟส) เข้ากับขั้ว R และ S (หรือ R, S, T) เท่านั้น ห้ามจ่ายแรงดันไฟฟ้าจากระบบไฟฟ้าเข้าที่ขั้วมอเตอร์ U, V หรือ W เพราะจะทำให้โมดูลเสียหายทันทีและรุนแรง

3

เดินสายมอเตอร์แบบมีชีลด์และค่าความจุต่ำระหว่างขั้ว U, V, W กับขั้วสเตเตอร์ของมอเตอร์ ตรวจสอบให้แน่ใจว่าโครงมอเตอร์และขั้วต่อกราวด์ของไดรฟ์เชื่อมต่ออย่างแน่นหนากับบัสกราวด์ระบบเดียวกัน

4

ตรวจสอบให้แน่ใจว่าจุดสิ้นสุดของวงจรควบคุมทั้งหมด (เช่น การเชื่อมต่อโพเทนชิออมิเตอร์หรือสายสื่อสาร Modbus) แน่นหนา ใส่แผ่นปิดกลับเข้าที่ จ่ายไฟให้ระบบ และดำเนินการปรับจูนอัตโนมัติของมอเตอร์เบื้องต้นก่อนใช้โหลดทางกลในการทำงาน

FAQ

ไดรฟ์ VFD055M21A รองรับแหล่งจ่ายไฟอินพุตแบบสามเฟสหรือไม่

ได้ แม้จะกำหนดให้เป็นไดรฟ์แบบเฟสเดียว (รหัส 21) แต่ไดรฟ์นี้ได้รับการออกแบบและกำหนดพิกัดให้รองรับกำลังไฟอินพุตแบบเฟสเดียวหรือสามเฟสที่แรงดันไฟฟ้าระดับ 200 ถึง 240 VAC

พิกัดความถี่เอาต์พุตสูงสุดของ VFD นี้คือเท่าใด

ไดรฟ์รองรับช่วงความถี่เอาต์พุต 0.1 ถึง 400 Hz จึงเหมาะสำหรับการใช้งานกับมอเตอร์ความเร็วสูงและสปินเดิล

รุ่นนี้มีตัวต้านทานหรือชอปเปอร์เบรกในตัวหรือไม่

VFD055M21A มีชอปเปอร์เบรกแบบไดนามิกในตัว แต่ไม่มีตัวต้านทานเบรกภายใน คุณต้องต่อตัวต้านทานเบรกภายนอกเข้ากับขั้ว B1 และ B2 สำหรับการใช้งานที่ต้องการอัตราการลดความเร็วสูง

ฉันจะแก้ไขข้อขัดข้อง oC (กระแสเกิน) ขณะสตาร์ตได้อย่างไร

ตรวจสอบพารามิเตอร์เวลาเร่งความเร็วและเพิ่มค่า หากจำเป็น หากข้อขัดข้องยังคงเกิดขึ้น ให้ตรวจสอบว่าขดลวดสเตเตอร์ของมอเตอร์ตรงตามพิกัดของไดรฟ์ ตรวจสอบให้แน่ใจว่าชีลด์สายเคเบิลมอเตอร์ต่อกราวด์อย่างถูกต้อง และเรียกใช้การปรับจูนอัตโนมัติของมอเตอร์
