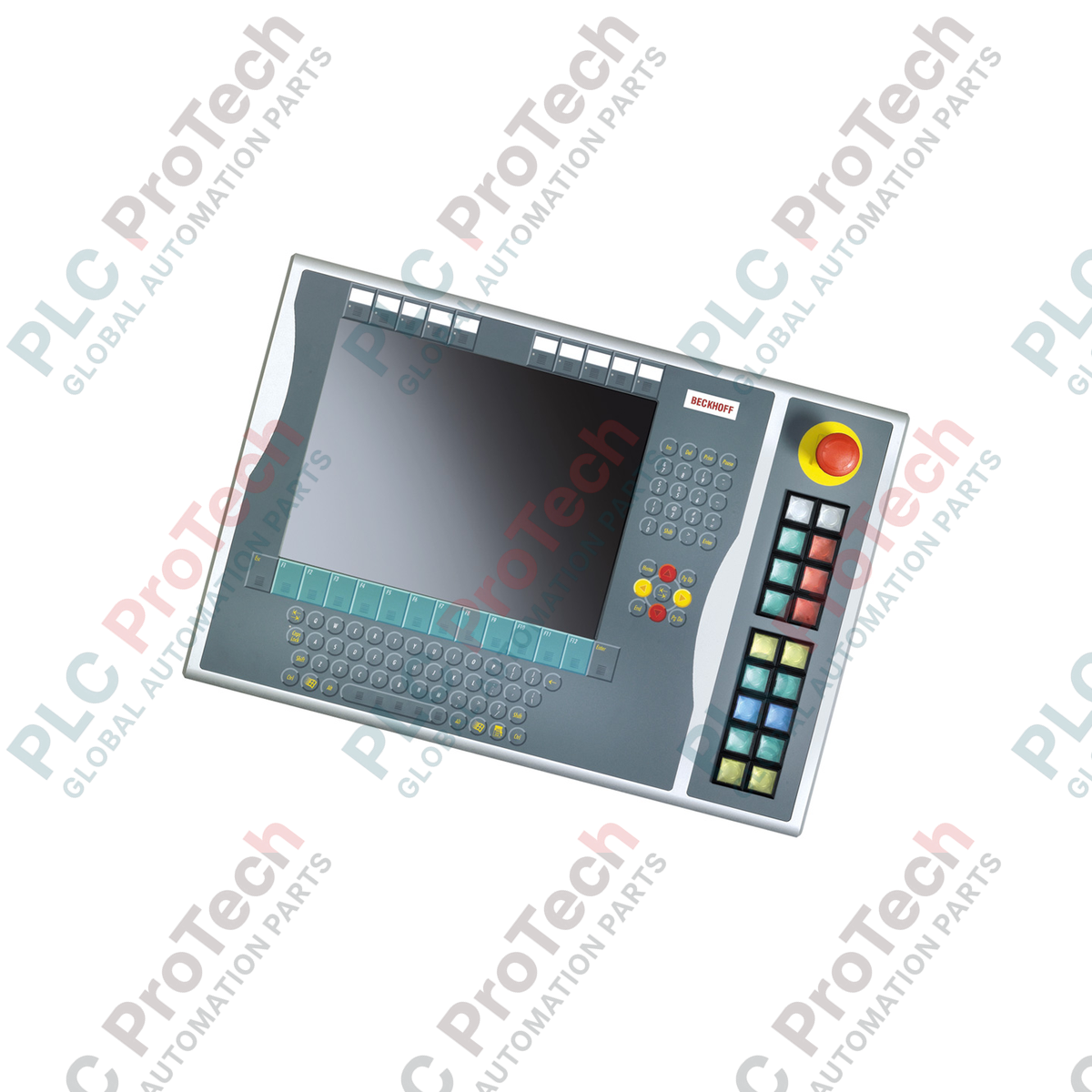

يُحسّن Beckhoff C9900-E771 التكامل على الجانب الأيمن ضمن تخطيطات الشاشات مقاس 15 بوصة، ويوفّر إدخالًا لمسيًا قويًا للمشغّل على منصات التحكم القديمة CP6x32-00xx وCP7x32-00xx. صُمّم هذا الامتداد الصناعي لأزرار الضغط لبيئات واجهات الإنسان والآلة الصعبة، ويكمّل لوحات الوحدة المضيفة التي لا تحتوي على لوحات مفاتيح مدمجة، من خلال إضافة أزرار فعلية، وأزرار إيقاف طوارئ بالغة الأهمية للسلامة، ومصابيح تغذية راجعة مرئية. تدعم الوحدة بنية إشارات ثنائية القناة تجمع بين الإرسال الرقمي عبر الناقل (من خلال CP-Link أو USB) ووصلات الأطراف السلكية المباشرة لضمان قابلية التشغيل البيني للنظام والتحكم الآمن بالأجهزة.
| المعلَمة | قيمة المواصفة |
|---|---|
| الشركة المصنّعة | Beckhoff Automation |
| مرجع الطراز | C9900-E771 |
| نوع الجهاز | امتداد أزرار الضغط |
| توافق لوحة الوحدة المضيفة | CP6x32-00xx، CP7x32-00xx (شاشات مقاس 15 بوصة من دون لوحة مفاتيح) |
| موضع التركيب | الجانب الأيمن من هيكل الوحدة المضيفة |
| عنصر الزر الضاغط | 18 × Siemens Signum مربعة، 30 × 30 مم |
| عنصر إيقاف الطوارئ | 1 × Siemens Signum، تصميم بتوصيل مباشر |
| تهيئة نقاط التلامس | مفتوح عادةً (NO) × 2 لكل زر (1 × ناقل، 1 × طرف توصيل فعلي) |
| معيار الإرسال | CP-Link أو USB (للإشارات الرقمية التي تعمل بالضغط ولمشغلات المصابيح) |
| مرحلة دورة الحياة | مرحلة الخدمة (الدعم القديم وتوافر قطع الغيار) |
| بلد المنشأ | ألمانيا |
| وزن الشحن | 5.00 كجم (تقديري) |
| عقدة الاتصال / المنفذ | التعيين الوظيفي |
|---|---|
| اتصال ناقل CP-Link / USB | ينقل حالة نقطة التلامس 1 لجميع الأزرار الـ18 ويزوّد مصابيح الحالة الداخلية بالطاقة. |
| شريط التوصيلات الطرفية الداخلي | تُخرج نقطة التلامس 2 (مفتوحة عادةً) لتوصيلها كهربائيًا مباشرةً ببطاقات مداخل PLC. |
| أطراف الإيقاف الطارئ | كتلة توصيل سلكية مخصصة تغذي مباشرةً نقاط تلامس إيقاف الطوارئ E-Stop الآمنة الفعالة. |
صُمم C9900-E771 خصيصًا ليتوافق مع نسبة الأبعاد ومواضع البراغي في هياكل المضيف مقاس 15 بوصة (CP6x32 وCP7x32). ورغم توافقه الكهربائي مع إصدارات USB وCP-Link عبر خطوط هياكل أخرى، فإنه لا يمكن تركيبه ماديًا على لوحات مقاس 12 أو 19 بوصة بسبب اختلافات ارتفاع الإطار. تأكد من توافق إعدادك المادي مع أحجام الشاشات المستهدفة الصحيحة قبل الشراء.
لاحظ أن مصابيح الحالة تُزوَّد بالطاقة وتُعيَّن حالاتُها حصريًا عبر خط اتصال CP-Link أو USB. عند فقدان الناقل، لن تُحدَّث حالات المصابيح. بالنسبة إلى دوائر الحالة الحرجة للسلامة، ينبغي استخدام نقطة التلامس الثانية NO في كتلة التوصيلات الطرفية لإنشاء حلقة إعادة توصيل مادية إلى بطاقة مداخل PLC معزولة، بما يضمن التحقق من المنطق بصورة مستقلة عن وصلة العرض.
عند توصيل صف التوصيلات الطرفية ذي الوصول المباشر، استخدم كابل تحكم محميًا إذا كانت مسارات التمديد قريبة من محركات التردد المتغير (VFDs) أو خطوط الطاقة ثلاثية الطور. صِل درع الكابل بقضيب التأريض في الخزانة. فهذا يحد من الضوضاء العابرة التي قد تؤدي إلى تغيّرات خاطئة في حالات نقاط التلامس على خطوط مداخل PLC القياسية بجهد 24V.
افصل الطاقة عن لوحة التحكم المضيفة وعن أي خطوط طاقة طرفية بجهد 24V DC مرتبطة بها قبل توصيل وحدة التوسعة هذه ماديًا. قد يؤدي عدم تفريغ جهد النظام بالكامل قبل توصيل الواجهة إلى إتلاف لوحات منطق وحدة تحكم USB والتسبب في حدوث دوائر قصر في التوصيلات الطرفية.
حاذِ كتيفة التوسعة في C9900-E771 مع مسار التثبيت الأيمن للوحة التحكم المضيفة مقاس 15 بوصة.
ثبّت الوحدة ماديًا باستخدام مسامير التثبيت المرفقة، مع التأكد من حدود عزم الربط الصحيحة للحفاظ على سلامة تصنيف IP.
صِل كتلة نقاط التوقف الطارئ مباشرةً بدائرة مراقبة السلامة السلكية لديك (مثل مرحّل أمان أو وحدة PLC للسلامة).
وصّل أسلاك كتلة التوصيلات الطرفية الداخلية بالمداخل الرقمية المحلية لوحدة PLC، عند استخدام حلقات إعادة توصيل لجهات الاتصال الثانوية.
وصّل كابل موصل USB الداخلي أو CP-Link بالمنفذ المخصص على لوحة الحاسوب المضيف، ثم أعد توصيل الطاقة لاختبار دورات المصابيح.
