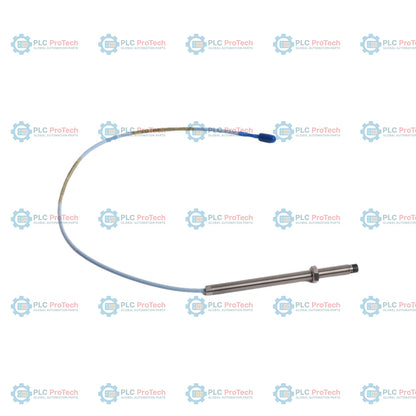

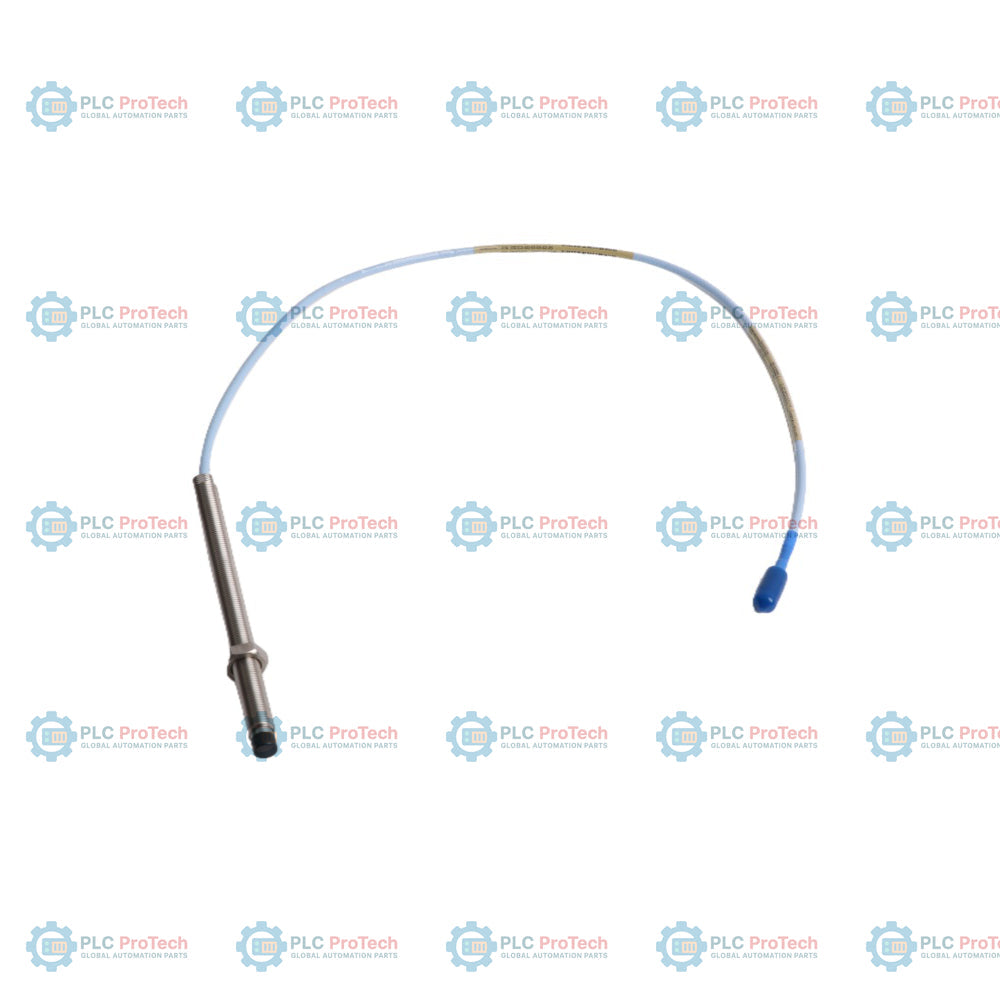

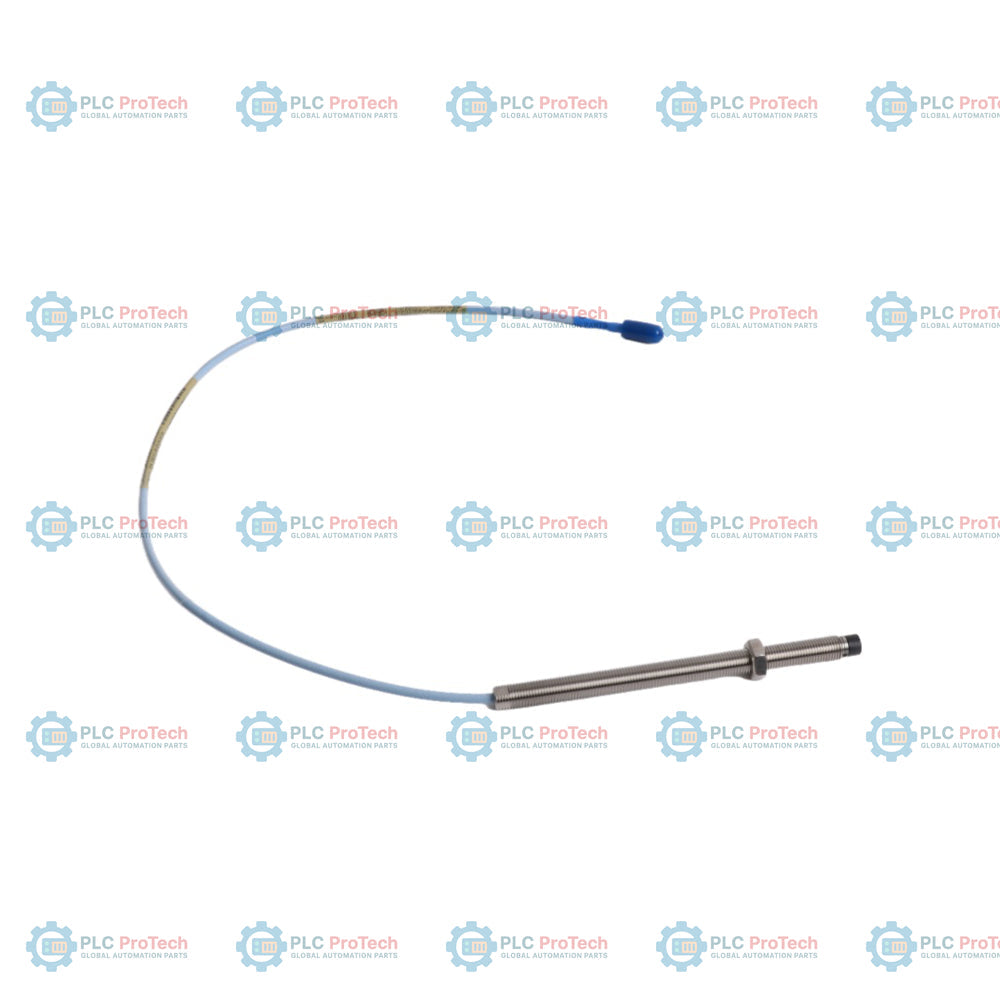

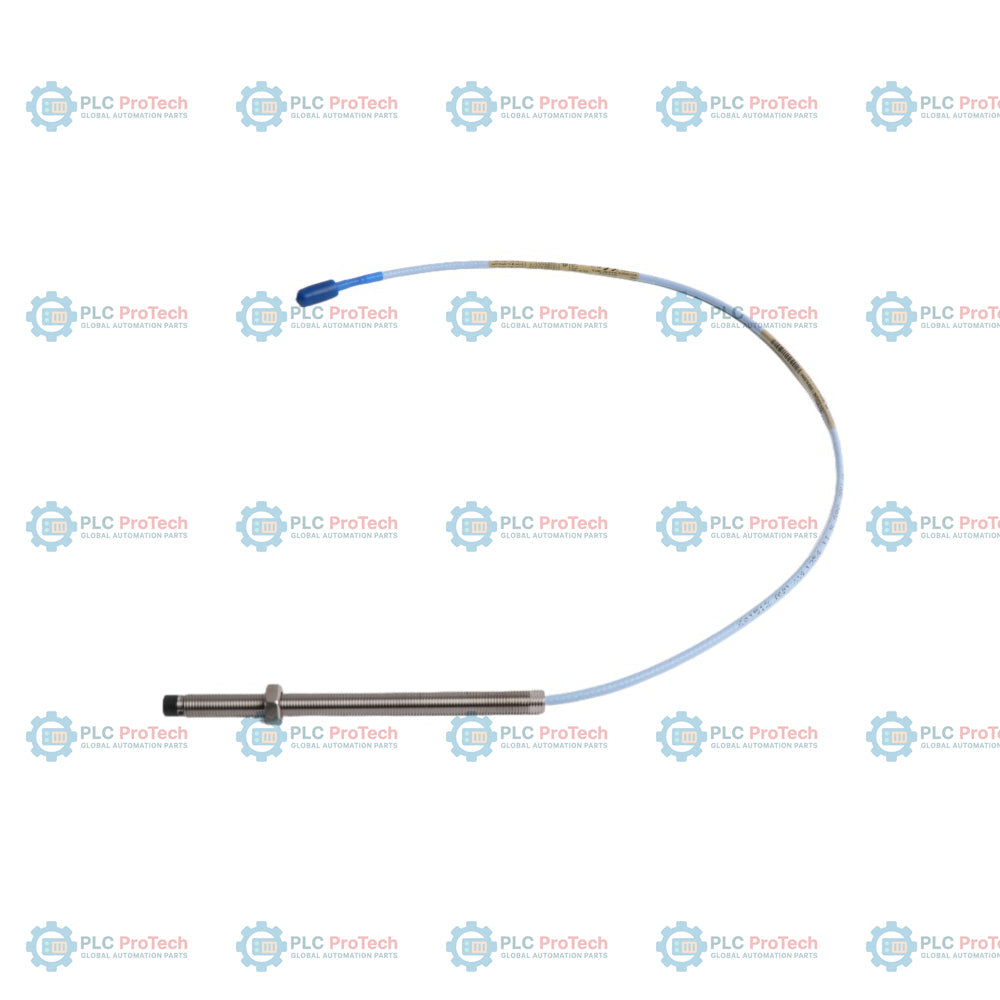

إن Bently Nevada 330101-00-59-15-12-05 هو مسبار تقارب عالي الدقة مقاس 8 مم ينتمي إلى عائلة منتجات 3300 XL القياسية في المجال. يتميز هذا التكوين الفريد بعلبة من الفولاذ المقاوم للصدأ ملولبة بالكامل بطول 5.9 بوصات (بطول غير ملولب قدره 0.0 بوصة)، وطول إجمالي للمسبار يبلغ 1.5 متر (4.9 أقدام)، وكابل محوري FluidLoc متخصص، وموصل ClickLoc مصغر مطلي بالذهب، واعتمادات CSA وATEX وIECEx للمناطق الخطرة. بخلاف التكوينات التي تستخدم كابلات قياسية، يتميز خيار FluidLoc بمانع تسرب داخلي مضغوط للكابل يحجب الرطوبة وزيت التوربينات وغازات المعالجة الأخرى ويمنع انتقالها على طول الجزء الداخلي من قلب الكابل المحوري، مما يوفر حاجزًا بالغ الأهمية في التركيبات المغمورة أو عالية الضغط. ولأن هذا الطراز لا يحتوي على تدريع واقٍ، فإنه يوفر مرونة عالية للكابل، ما يتيح توجيهه بسهولة وبشكل محكم داخل القنوات ومبيتات الآلات.
يعمل هذا المسبار كمحوّل تيار دوامي، ويجري قياسات غير تلامسية للاهتزاز وموضع العمود الساكن. ويتصل مباشرة بكابل تمديد 3300 XL ومستشعر Proximitor من طراز 3300 XL (مثل سلسلة 330180) لإخراج إشارة جهد تتناسب طرديًا مع مسافة الفجوة بين طرف المسبار البلاستيكي PPS مقاس 8 مم وسطح الهدف المرصود، والذي يكون عادةً عمودًا فولاذيًا من نوع AISI 4140. يوفر نظام 3300 XL ثباتًا حراريًا ودقة استثنائيين، مع استيفاء معايير API 670. يتوافق تكوين المسبار هذا رجعيًا مع مكونات Bently Nevada القديمة من سلسلة 3300 غير XL بمقاسي 5 مم و8 مم، ما يتيح استبدال المستشعر بسهولة دون الحاجة إلى تعديلات واسعة على سلاسل المراقبة الحالية.
تُعد تهيئة مسبار القرب المزوّدة بـ FluidLoc مثالية للآلات الدوارة ذات الاهتزاز العالي وللتطبيقات التي يُشكّل فيها انتقال سوائل التشغيل أو زيت التشحيم مصدر قلق. وتشمل التطبيقات الصناعية الشائعة ما يلي:
يمثل رقم القطعة 330101-00-59-15-12-05 تهيئة محددة للغاية قابلة للطلب من مسبار القرب 3300 XL 8 مم. ويتوافق كل مقطع مع مواصفة فيزيائية محددة من المصنع، كما هو مفصل أدناه:
| مقطع الخيار | قيمة الرمز | معنى المواصفة |
|---|---|---|
| الطراز الأساسي | 330101 | مسبار قرب 3300 XL 8 مم، سنون 3/8-24 UNF، بدون تدريع |
| A - خيار الطول غير الملولب | 00 | طول الهيكل غير الملولب 0.0 بوصة (0 مم) (جسم المسبار ملولب بالكامل) |
| B - خيار الطول الإجمالي للهيكل | 59 | طول إجمالي للهيكل يبلغ 5.9 بوصة (150 مم) (يُطلب بزيادات قدرها 0.1 بوصة) |
| C - خيار الطول الإجمالي | 15 | طول إجمالي للمسبار يبلغ 1.5 متر (4.9 قدم) |
| D - خيار الموصل والكابل | 12 | موصل ClickLoc متحد المحور مصغّر، وكابل FluidLoc |
| E - خيار اعتماد الوكالة | 05 | اعتمادات CSA وATEX وIECEx للمناطق الخطرة |
| معلمات النظام والمعلمات الفيزيائية | |
|---|---|
| الشركة المصنّعة | Bently Nevada |
| الطراز / رقم القطعة | 330101-00-59-15-12-05 |
| عائلة المنتج | نظام محول القرب 3300 XL 8 مم |
| قطر المسبار | 8 مم (اسمي) |
| مبدأ التشغيل | التيارات الدوامية |
| نوع القياس | الإزاحة الساكنة، أو الاهتزاز الديناميكي، أو السرعة، أو مرجع Keyphasor |
| توافق النظام | نظام المراقبة 3300 XL، وسلسلة Proximitor 330180، وأنظمة الرفوف 3500 |
| سنون الهيكل | 3/8-24 UNF-2A |
| طول الهيكل غير الملولب | 0.0 بوصة (0 مم) |
| الطول الإجمالي للهيكل | 5.9 بوصة (150 مم) |
| الطول الإجمالي للمسبار | 1.5 متر (4.9 قدم) |
| نوع الكابل | كابل متحد المحور FluidLoc (غير مدرّع) |
| نوع الموصل | موصل محوري مصغر مطلي بالذهب من نوع ClickLoc |
| المقاومة الاسمية للمسبار | 7.73 أوم +/- 0.50 أوم (بين الموصل المركزي والموصل الخارجي) |
| مادة الجسم | فولاذ مقاوم للصدأ AISI 303 |
| مادة الطرف | بلاستيك كبريتيد متعدد الفينيلين (PPS) |
| درجة حرارة التشغيل | -52 درجة مئوية إلى +177 درجة مئوية (-62 درجة فهرنهايت إلى +350 درجة فهرنهايت) |
| الرطوبة النسبية للمسبار | تغير أقل من 3 بالمائة في ASF عند رطوبة نسبية تبلغ 93 بالمائة (IEC 68-2-3) |
| توافق الهدف | هدف المعايرة القياسي: هدف من فولاذ AISI 4140 |
| الأبعاد | 45 مم × 95 مم × 95 مم (الارتفاع × العرض × العمق) |
| الوزن | 0.14 كجم |
يضمن الالتزام بإرشادات التركيب المهنية هذه إجراء قياسات اهتزاز موثوقة وطويلة الأمد:
يتضمن تكوين 330101-00-59-15-12-05 حزمة اعتماد الوكالة القياسية 05، مما يوفر امتثالًا واسعًا للبيئات الصناعية الخطرة:
