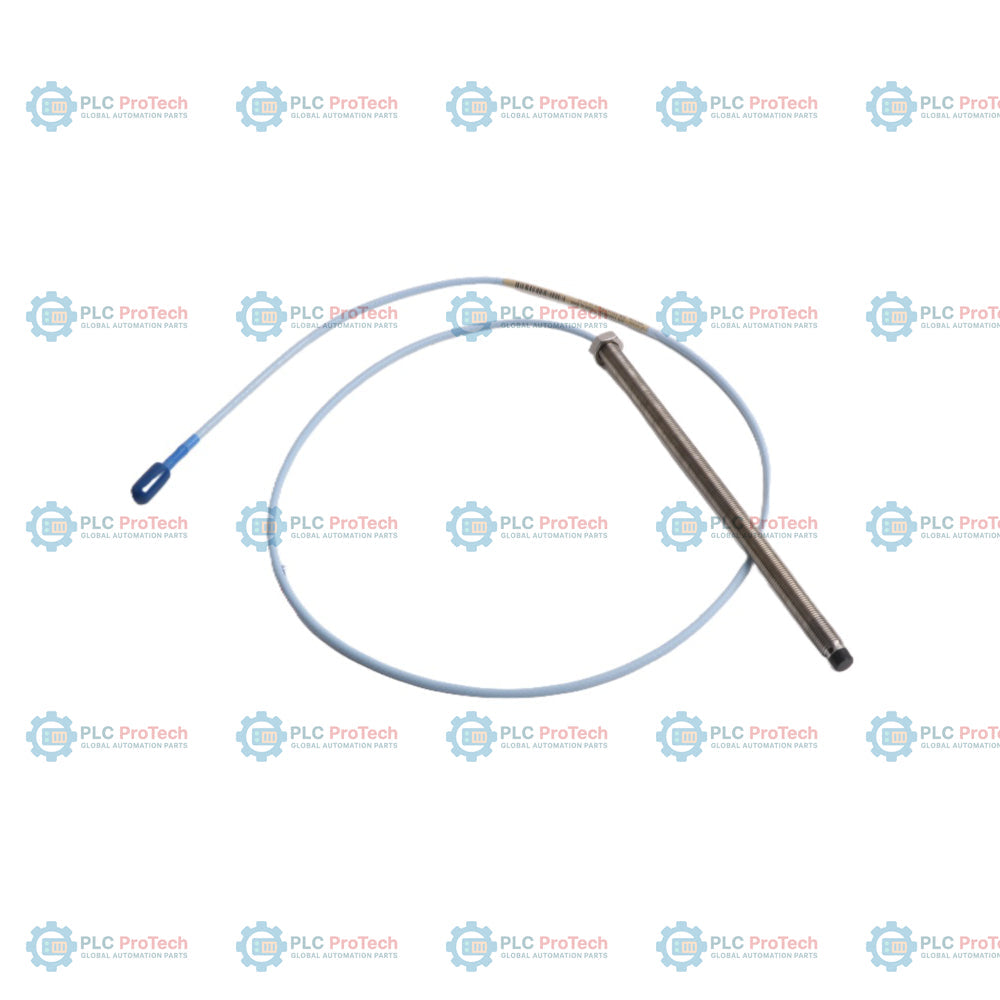

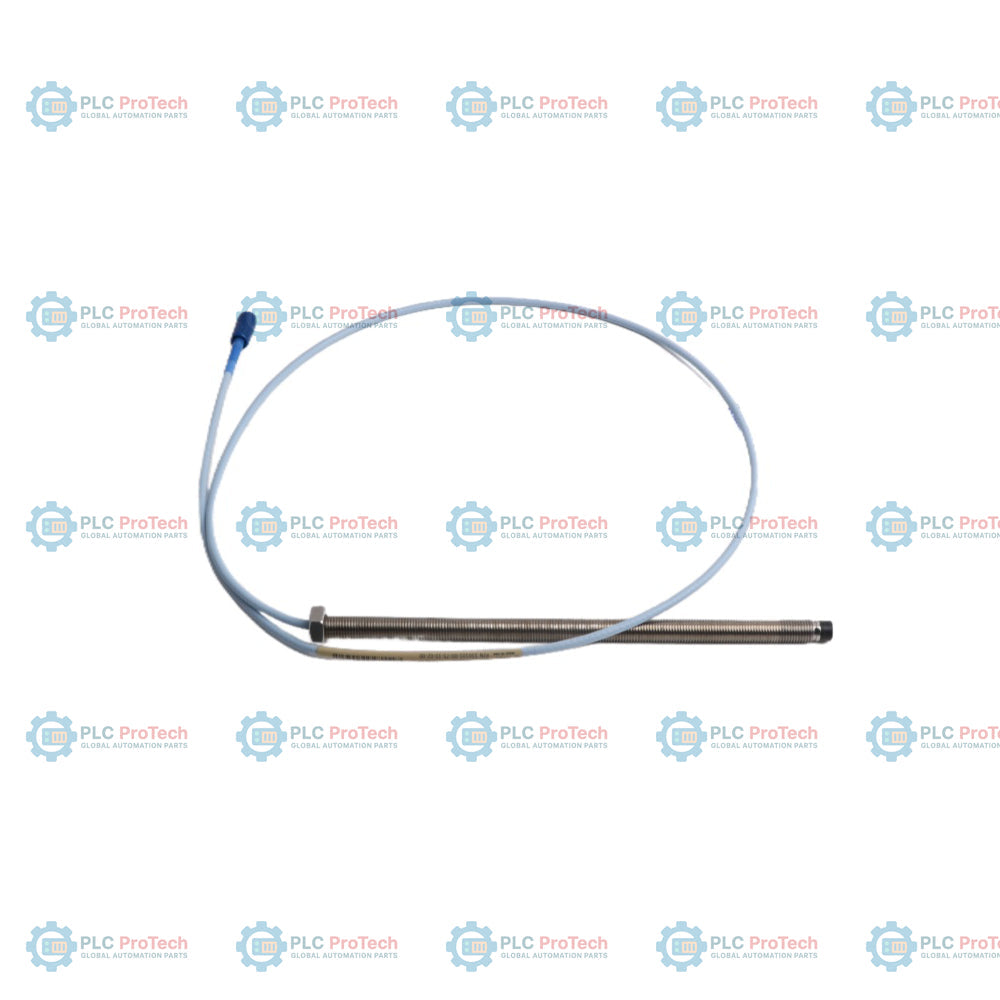

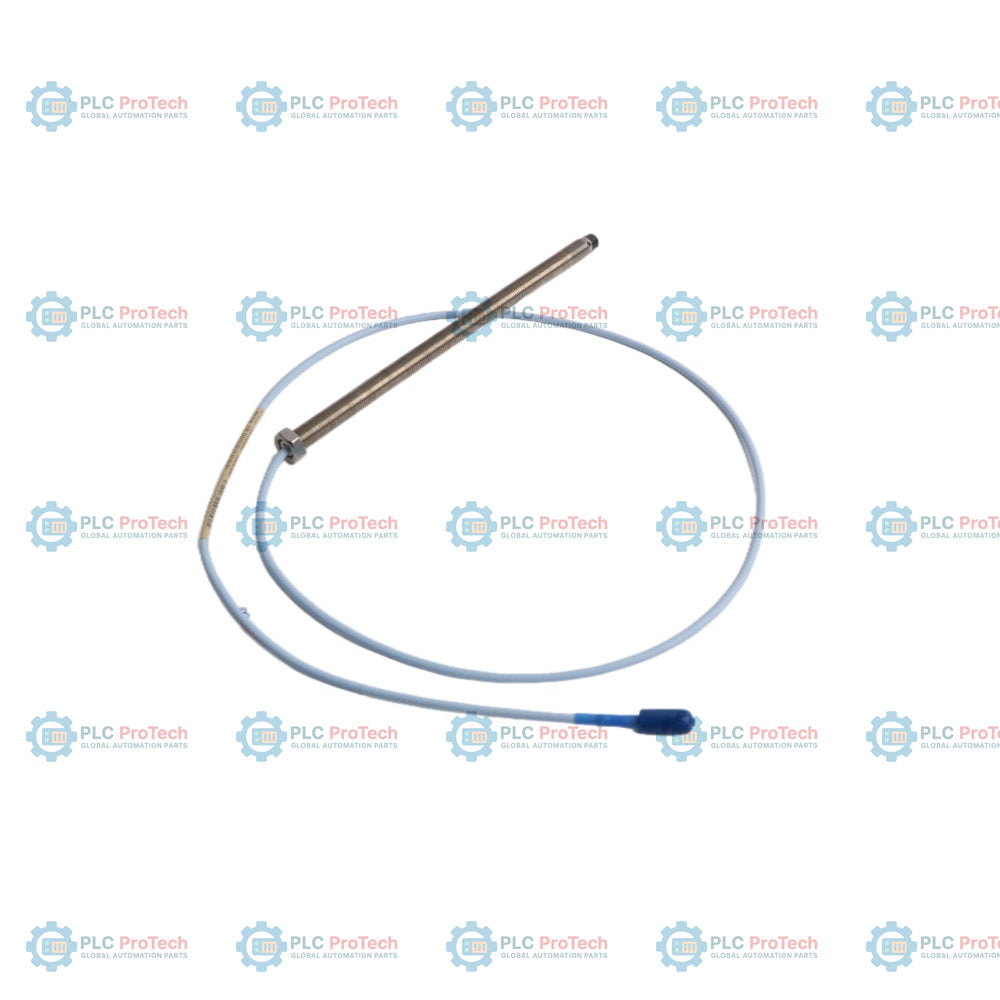

يُعد Bently Nevada 330101-00-77-20-02-00 مسبار قرب بقطر 8 مم ينتمي إلى سلسلة 3300 XL القياسية في المجال لأنظمة حماية الآلات ومراقبة حالتها. وقد صُمم هذا المستشعر بالتيارات الدوامية ومن دون تلامس للتطبيقات الصناعية عالية الموثوقية، ويوفر قياسات دقيقة للغاية للإزاحة، مما يتيح للمشغلين مراقبة موضع العمود والاهتزاز الشعاعي في الآلات الدوارة. ومن خلال تتبع المسافة بين طرف المسبار والهدف المعدني الموصّل، يعمل المستشعر كأداة إنذار مبكر مهمة ضد تآكل الآلة أو عدم اتزانها أو أعطال محاذاتها.
تأتي هذه النسخة المحددة بتهيئة ذات طول غير ملولب يبلغ 0.0 بوصة (الخيار 00) وطول إجمالي للغلاف يبلغ 7.7 بوصة (الخيار 77). ويُعد هذا الجسم الممتد المصنوع من الفولاذ المقاوم للصدأ والملولب بالكامل مثالياً لتركيبات الإدخال العميق في بيوت المحامل أو أغطية الآلات التي تتطلب امتداداً ملولباً كبيراً. ويتميز بطول كابل إجمالي يبلغ 2.0 متر (الخيار 20) من كابل محوري قياسي غير مدرع، منتهٍ بموصل ClickLoc مصغر (الخيار 02). صُممت هذه التهيئة من دون موافقات من الجهات التنظيمية (الخيار 00)، ما يجعلها خياراً موثوقاً وفعالاً من حيث التكلفة لحماية الآلات الدوارة متعددة الأغراض في البيئات الصناعية غير الخطرة.
يُستخدم مسبار القرب Bently Nevada 330101-00-77-20-02-00 على نطاق واسع في الصناعات الثقيلة مثل توليد الطاقة والنفط والغاز والبتروكيماويات ومعالجة المياه. وتشمل تطبيقات الآلات النموذجية ما يلي:
| الخيار / الجزء | نوع القلاوظ | الرمز الموجود على وحدة SKU هذه |
|---|---|---|
| وصف التكوين | 330101-00-77-20-02-00 | رقم الجزء القابل للطلب |
| مسبار قرب 3300 XL مقاس 8 mm، سن 3/8-24 UNF، بدون تدريع | 00 | A - خيار الطول غير الملولب |
| طول غير ملولب 0.0 in | 77 | B - خيار طول الغلاف الكلي |
| طول الغلاف الكلي 7.7 in | 20 | C - خيار الطول الإجمالي |
| إجمالي الطول 2.0 متر (6.6 قدم) | 02 | D - خيار الموصل ونوع الكابل |
| موصل ClickLoc محوري مصغر، كابل قياسي | 00 | E - خيار اعتماد الجهات |
| المواصفات الفنية | المعلمة |
|---|---|
| قيمة المواصفة | الشركة المصنعة |
| Bently Nevada (Baker Hughes) | 330101-00-77-20-02-00 |
| طراز / رقم الجزء | سلسلة المنتجات |
| نظام محول القرب 3300 XL مقاس 8 mm | تيارات دوامية (إزاحة دون تلامس) |
| مبدأ القياس | 8 mm (0.31 in) |
| قطر طرف المسبار | 3/8-24 UNF-2A |
| نوع الكابل | كابل محوري قياسي 75 ohm (غير مدرع) |
| نوع الموصل | موصل ClickLoc محوري مصغر ذكر |
| النطاق الخطي | 2.0 mm (80 mils) اسمي (من فجوة 0.25 mm إلى 2.25 mm) |
| معامل التدريج التزايدي (ISF) | 7.87 V/mm (200 mV/mil) نموذجي عند إقرانه بمكونات النظام القياسية |
| مقاومة التيار المستمر الاسمية | 7.88 ohm +/- 0.50 ohm (من الموصل المركزي إلى الموصل الخارجي) |
| استجابة التردد | من 0 إلى 10 kHz (+0، -3 dB) نموذجي |
| نطاق درجة حرارة المسبار | -52 degC إلى +177 degC (-62 degF إلى +350 degF) للتشغيل والتخزين |
| مادة طرف المسبار | كبريتيد البوليفينيلين (PPS) |
| مادة غلاف المسبار | فولاذ مقاوم للصدأ AISI 303 أو 304 (SST) |
| تركيب الإحكام | مانع تسرب ضغطي بحلقة O من Viton |
| الأبعاد | 45 mm x 95 mm x 95 mm (H x W x D) |
| الوزن | 0.14 kg |
لضمان التشغيل السليم وتجنب أخطاء القياس، ينبغي تركيب مسبار القرب Bently Nevada 330101-00-77-20-02-00 وفقًا لمعايير الهندسة التالية:
Global Express Shipping
Returns & Warranty
الشركة المصنعة: Bently Nevada
رقم المنتج: 330101-00-77-20-02-00
Country of origin:الولايات المتحدة
نوع المنتج: مسبار القرب 3300 XL 8 مم
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 140ج
Dimensions: 45 مم × 95 مم × 95 مم (الارتفاع × العرض × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا
يُعد Bently Nevada 330101-00-77-20-02-00 مسبار قرب بقطر 8 مم ينتمي إلى سلسلة 3300 XL القياسية في المجال لأنظمة حماية الآلات ومراقبة حالتها. وقد صُمم هذا المستشعر بالتيارات الدوامية ومن دون تلامس للتطبيقات الصناعية عالية الموثوقية، ويوفر قياسات دقيقة للغاية للإزاحة، مما يتيح للمشغلين مراقبة موضع العمود والاهتزاز الشعاعي في الآلات الدوارة. ومن خلال تتبع المسافة بين طرف المسبار والهدف المعدني الموصّل، يعمل المستشعر كأداة إنذار مبكر مهمة ضد تآكل الآلة أو عدم اتزانها أو أعطال محاذاتها.
تأتي هذه النسخة المحددة بتهيئة ذات طول غير ملولب يبلغ 0.0 بوصة (الخيار 00) وطول إجمالي للغلاف يبلغ 7.7 بوصة (الخيار 77). ويُعد هذا الجسم الممتد المصنوع من الفولاذ المقاوم للصدأ والملولب بالكامل مثالياً لتركيبات الإدخال العميق في بيوت المحامل أو أغطية الآلات التي تتطلب امتداداً ملولباً كبيراً. ويتميز بطول كابل إجمالي يبلغ 2.0 متر (الخيار 20) من كابل محوري قياسي غير مدرع، منتهٍ بموصل ClickLoc مصغر (الخيار 02). صُممت هذه التهيئة من دون موافقات من الجهات التنظيمية (الخيار 00)، ما يجعلها خياراً موثوقاً وفعالاً من حيث التكلفة لحماية الآلات الدوارة متعددة الأغراض في البيئات الصناعية غير الخطرة.
يُستخدم مسبار القرب Bently Nevada 330101-00-77-20-02-00 على نطاق واسع في الصناعات الثقيلة مثل توليد الطاقة والنفط والغاز والبتروكيماويات ومعالجة المياه. وتشمل تطبيقات الآلات النموذجية ما يلي:
| الخيار / الجزء | نوع القلاوظ | الرمز الموجود على وحدة SKU هذه |
|---|---|---|
| وصف التكوين | 330101-00-77-20-02-00 | رقم الجزء القابل للطلب |
| مسبار قرب 3300 XL مقاس 8 mm، سن 3/8-24 UNF، بدون تدريع | 00 | A - خيار الطول غير الملولب |
| طول غير ملولب 0.0 in | 77 | B - خيار طول الغلاف الكلي |
| طول الغلاف الكلي 7.7 in | 20 | C - خيار الطول الإجمالي |
| إجمالي الطول 2.0 متر (6.6 قدم) | 02 | D - خيار الموصل ونوع الكابل |
| موصل ClickLoc محوري مصغر، كابل قياسي | 00 | E - خيار اعتماد الجهات |
| المواصفات الفنية | المعلمة |
|---|---|
| قيمة المواصفة | الشركة المصنعة |
| Bently Nevada (Baker Hughes) | 330101-00-77-20-02-00 |
| طراز / رقم الجزء | سلسلة المنتجات |
| نظام محول القرب 3300 XL مقاس 8 mm | تيارات دوامية (إزاحة دون تلامس) |
| مبدأ القياس | 8 mm (0.31 in) |
| قطر طرف المسبار | 3/8-24 UNF-2A |
| نوع الكابل | كابل محوري قياسي 75 ohm (غير مدرع) |
| نوع الموصل | موصل ClickLoc محوري مصغر ذكر |
| النطاق الخطي | 2.0 mm (80 mils) اسمي (من فجوة 0.25 mm إلى 2.25 mm) |
| معامل التدريج التزايدي (ISF) | 7.87 V/mm (200 mV/mil) نموذجي عند إقرانه بمكونات النظام القياسية |
| مقاومة التيار المستمر الاسمية | 7.88 ohm +/- 0.50 ohm (من الموصل المركزي إلى الموصل الخارجي) |
| استجابة التردد | من 0 إلى 10 kHz (+0، -3 dB) نموذجي |
| نطاق درجة حرارة المسبار | -52 degC إلى +177 degC (-62 degF إلى +350 degF) للتشغيل والتخزين |
| مادة طرف المسبار | كبريتيد البوليفينيلين (PPS) |
| مادة غلاف المسبار | فولاذ مقاوم للصدأ AISI 303 أو 304 (SST) |
| تركيب الإحكام | مانع تسرب ضغطي بحلقة O من Viton |
| الأبعاد | 45 mm x 95 mm x 95 mm (H x W x D) |
| الوزن | 0.14 kg |
لضمان التشغيل السليم وتجنب أخطاء القياس، ينبغي تركيب مسبار القرب Bently Nevada 330101-00-77-20-02-00 وفقًا لمعايير الهندسة التالية:
