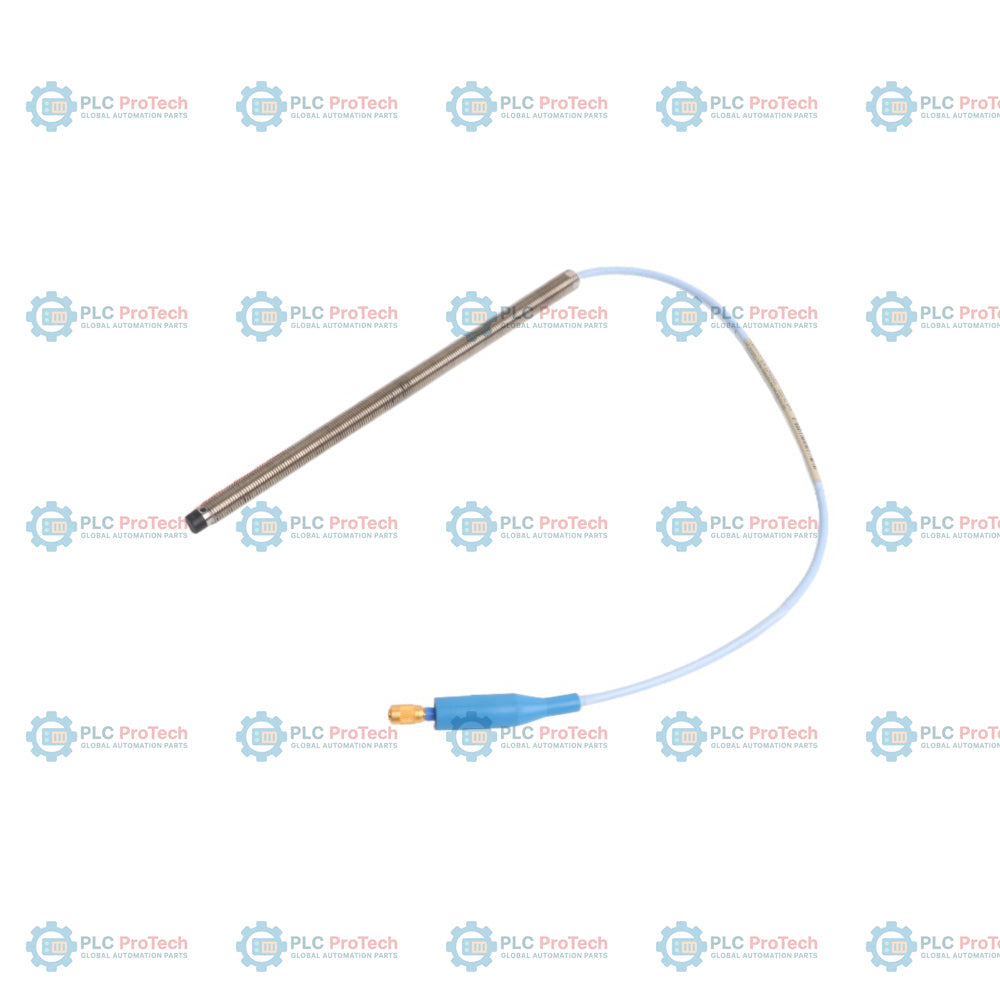

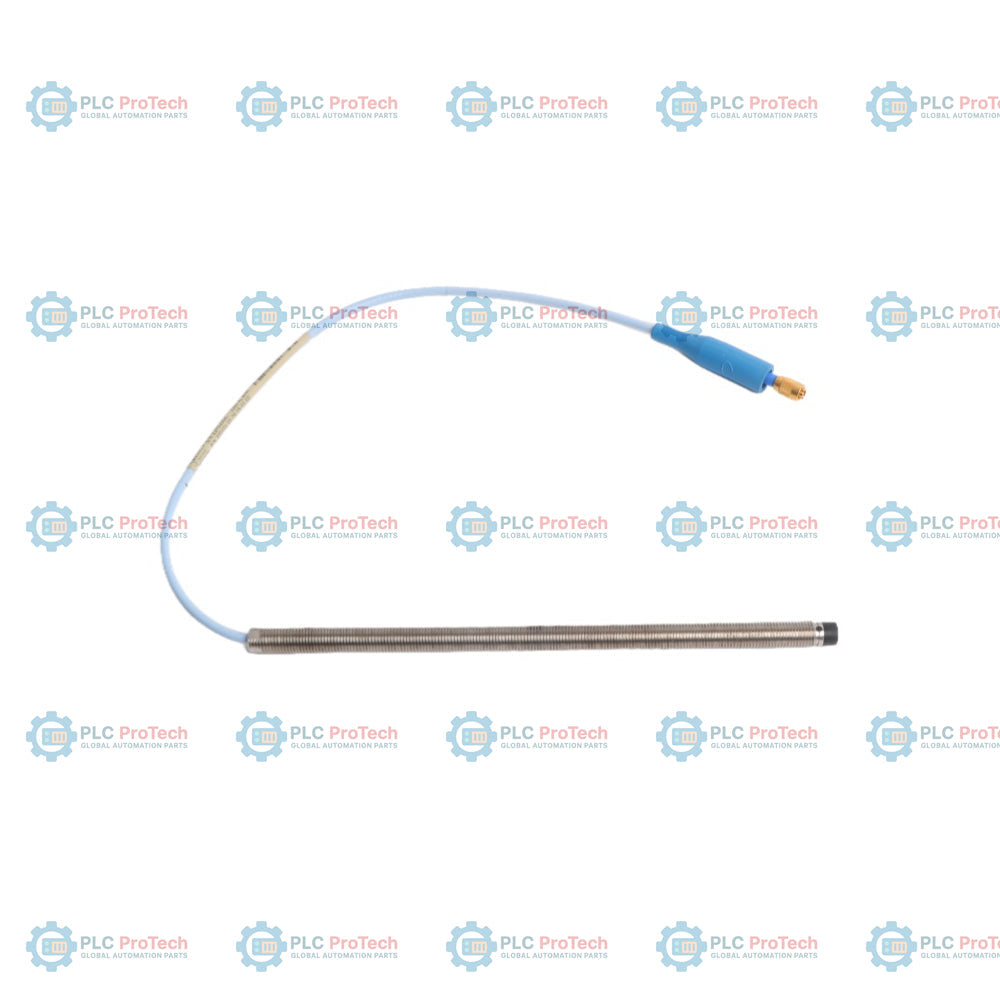

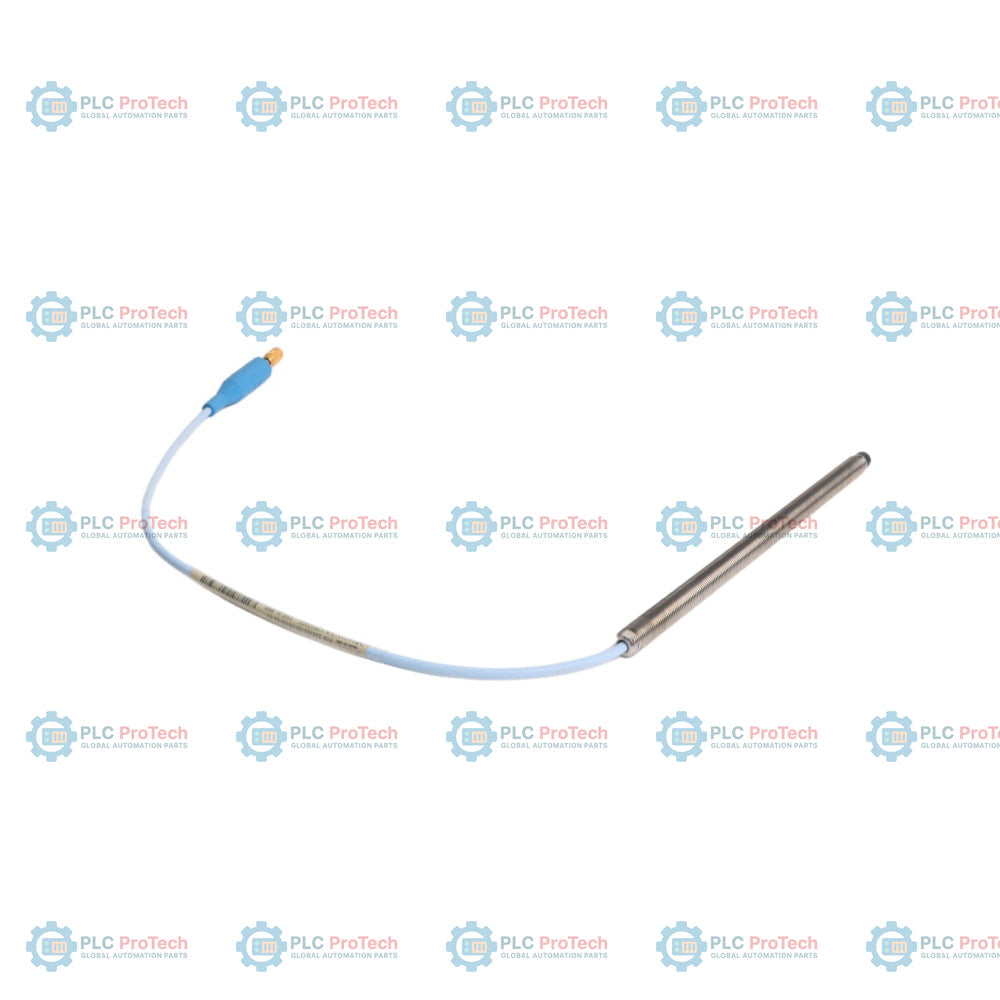

يحدد 330101-00-77-20-02-05 تكوين مسبار اقتراب 3300 XL بقطر 8 مم، يتميز بجسم فولاذي ملولب بالكامل بمقاس 3/8-24 UNF، وطول إجمالي للهيكل يبلغ 7.7 بوصة، وطول كابل إجمالي يبلغ 2.0 متر، وموصل ClickLoc محوري قياسي مع اعتمادات الجهات CSA/ATEX/IECEx للمناطق الخطرة. ويُستخدم مستشعر الإزاحة هذا، غير المدرع وغير التلامسي والمعتمد على التيارات الدوامية، في أنظمة مراقبة 3300 XL لقياس اهتزاز العمود والموضع المحوري.
يختلف هذا التكوين المحدد عن المتغيرات الأخرى في سلسلة 330101 من خلال تركيبته الدقيقة التي تجمع بين هيكل بطول 7.7 بوصة ملولب بالكامل (الخيار B: 77) وكابل بطول 2.0 متر (الخيار C: 20)، من دون جزء غير ملولب (الخيار A: 00). ويُقرن بمستشعر Proximitor من 3300 XL وكابل تمديد لتشكيل نظام محول طاقة كامل 3300 XL بقطر 8 مم، ويتصل مباشرة بوحدات دخل/خرج الرف 3500.
| قسم الخيار | الرمز في وحدة SKU هذه | الوصف |
|---|---|---|
| رقم الجزء القابل للطلب | 330101-00-77-20-02-05 | مسبار اقتراب 3300 XL بقطر 8 مم، سن 3/8-24 UNF، من دون تدريع |
| A - خيار الطول غير الملولب | 00 | 0.0 بوصة (جسم ملولب بالكامل) |
| B - خيار طول الهيكل الإجمالي | 77 | 7.7 بوصة (طول الهيكل 7.7 بوصة) |
| C - خيار الطول الإجمالي | 20 | 2.0 متر (6.6 قدم) |
| D - خيار نوع الموصل والكابل | 02 | موصل ClickLoc محوري مصغر، كابل قياسي |
| E - خيار اعتماد الجهات | 05 | اعتمادات CSA وATEX وIECEx |
| الشركة المصنعة | Bently Nevada |
| رقم الجزء/الطراز | 330101-00-77-20-02-05 |
| قطر المسبار | 8 مم |
| نوع القياس | الإزاحة (الاقتراب) |
| مبدأ التشغيل | التيارات الدوامية |
| مقاومة المسبار (R_PROBE) | 7.88 +/- 0.50 أوم (لطول 2.0 م) |
| نطاق درجة حرارة التشغيل | -52 درجة مئوية إلى +177 درجة مئوية (-62 درجة فهرنهايت إلى +350 درجة فهرنهايت) |
| الحماية البيئية | مانع تسرب ضغط بحلقة O من Viton بين طرف المسبار والهيكل |
| الأبعاد | 45 مم × 95 مم × 95 مم (الارتفاع × العرض × العمق) |
| الوزن | 0.14 كجم |
أثناء التركيب، ثبّت المسبار مع وجود فجوة المسبار المناسبة وفقًا لما تحدده معايرة النظام. مرّر الكابل المحوري باستخدام ممارسات التدريع والتأريض المناسبة والمعتمدة عادةً في أنظمة مراقبة اهتزاز الآلات. تجنب تجاوز أطوال تعشيق السنون القصوى (0.563 بوصة لسنون 3/8-24 UNF) لمنع انحشار غلاف المسبار أو تعرضه للتلف أثناء التركيب.
يتضمن تكوين 330101-00-77-20-02-05 حزمة اعتماد الجهات للخيار 05. وتثبت هذه الحزمة صلاحية استخدام المسبار في المناطق الخطرة بموجب الاعتمادات التالية:
Global Express Shipping
Returns & Warranty
الشركة المصنعة: Bently Nevada
رقم المنتج: 330101-00-77-20-02-05
Country of origin:الولايات المتحدة
نوع المنتج: مسبار القرب 3300 XL 8 مم
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 140ج
Dimensions: 45 مم × 95 مم × 95 مم (الارتفاع × العرض × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا
يحدد 330101-00-77-20-02-05 تكوين مسبار اقتراب 3300 XL بقطر 8 مم، يتميز بجسم فولاذي ملولب بالكامل بمقاس 3/8-24 UNF، وطول إجمالي للهيكل يبلغ 7.7 بوصة، وطول كابل إجمالي يبلغ 2.0 متر، وموصل ClickLoc محوري قياسي مع اعتمادات الجهات CSA/ATEX/IECEx للمناطق الخطرة. ويُستخدم مستشعر الإزاحة هذا، غير المدرع وغير التلامسي والمعتمد على التيارات الدوامية، في أنظمة مراقبة 3300 XL لقياس اهتزاز العمود والموضع المحوري.
يختلف هذا التكوين المحدد عن المتغيرات الأخرى في سلسلة 330101 من خلال تركيبته الدقيقة التي تجمع بين هيكل بطول 7.7 بوصة ملولب بالكامل (الخيار B: 77) وكابل بطول 2.0 متر (الخيار C: 20)، من دون جزء غير ملولب (الخيار A: 00). ويُقرن بمستشعر Proximitor من 3300 XL وكابل تمديد لتشكيل نظام محول طاقة كامل 3300 XL بقطر 8 مم، ويتصل مباشرة بوحدات دخل/خرج الرف 3500.
| قسم الخيار | الرمز في وحدة SKU هذه | الوصف |
|---|---|---|
| رقم الجزء القابل للطلب | 330101-00-77-20-02-05 | مسبار اقتراب 3300 XL بقطر 8 مم، سن 3/8-24 UNF، من دون تدريع |
| A - خيار الطول غير الملولب | 00 | 0.0 بوصة (جسم ملولب بالكامل) |
| B - خيار طول الهيكل الإجمالي | 77 | 7.7 بوصة (طول الهيكل 7.7 بوصة) |
| C - خيار الطول الإجمالي | 20 | 2.0 متر (6.6 قدم) |
| D - خيار نوع الموصل والكابل | 02 | موصل ClickLoc محوري مصغر، كابل قياسي |
| E - خيار اعتماد الجهات | 05 | اعتمادات CSA وATEX وIECEx |
| الشركة المصنعة | Bently Nevada |
| رقم الجزء/الطراز | 330101-00-77-20-02-05 |
| قطر المسبار | 8 مم |
| نوع القياس | الإزاحة (الاقتراب) |
| مبدأ التشغيل | التيارات الدوامية |
| مقاومة المسبار (R_PROBE) | 7.88 +/- 0.50 أوم (لطول 2.0 م) |
| نطاق درجة حرارة التشغيل | -52 درجة مئوية إلى +177 درجة مئوية (-62 درجة فهرنهايت إلى +350 درجة فهرنهايت) |
| الحماية البيئية | مانع تسرب ضغط بحلقة O من Viton بين طرف المسبار والهيكل |
| الأبعاد | 45 مم × 95 مم × 95 مم (الارتفاع × العرض × العمق) |
| الوزن | 0.14 كجم |
أثناء التركيب، ثبّت المسبار مع وجود فجوة المسبار المناسبة وفقًا لما تحدده معايرة النظام. مرّر الكابل المحوري باستخدام ممارسات التدريع والتأريض المناسبة والمعتمدة عادةً في أنظمة مراقبة اهتزاز الآلات. تجنب تجاوز أطوال تعشيق السنون القصوى (0.563 بوصة لسنون 3/8-24 UNF) لمنع انحشار غلاف المسبار أو تعرضه للتلف أثناء التركيب.
يتضمن تكوين 330101-00-77-20-02-05 حزمة اعتماد الجهات للخيار 05. وتثبت هذه الحزمة صلاحية استخدام المسبار في المناطق الخطرة بموجب الاعتمادات التالية:
