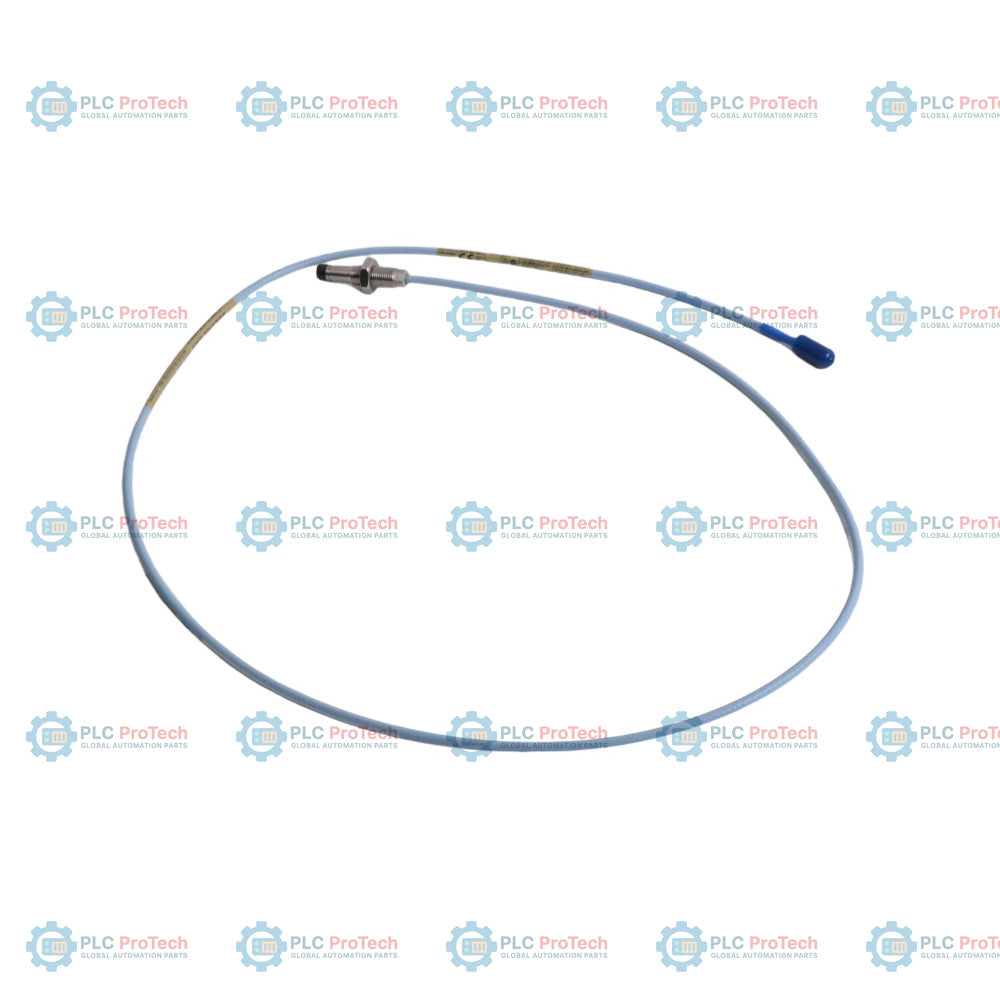

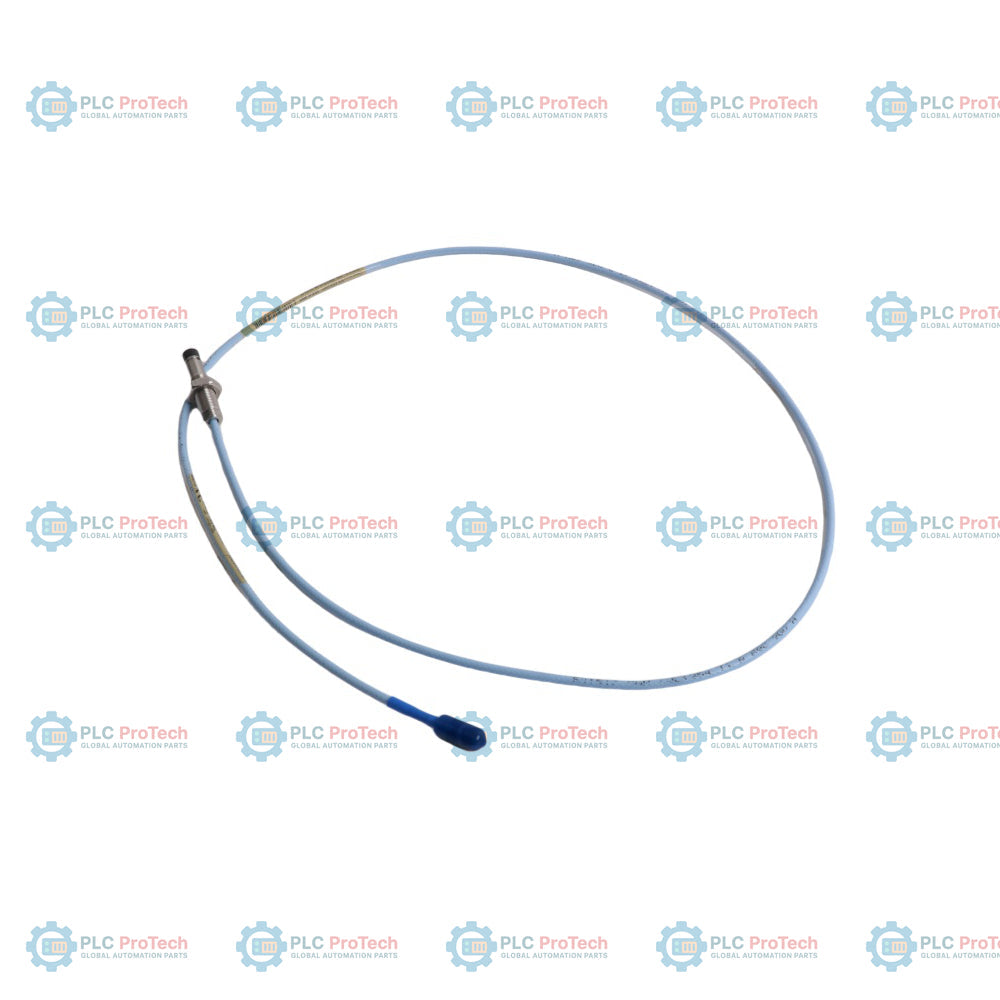

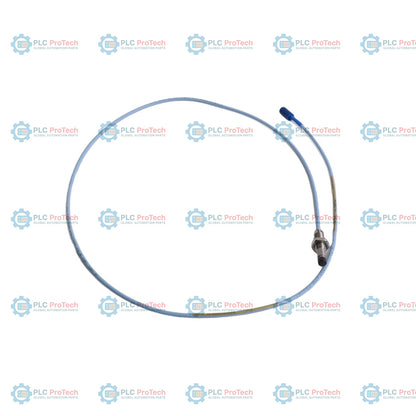

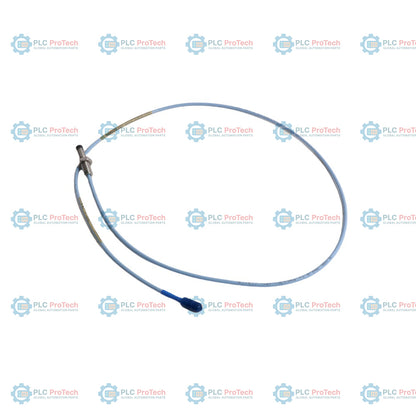

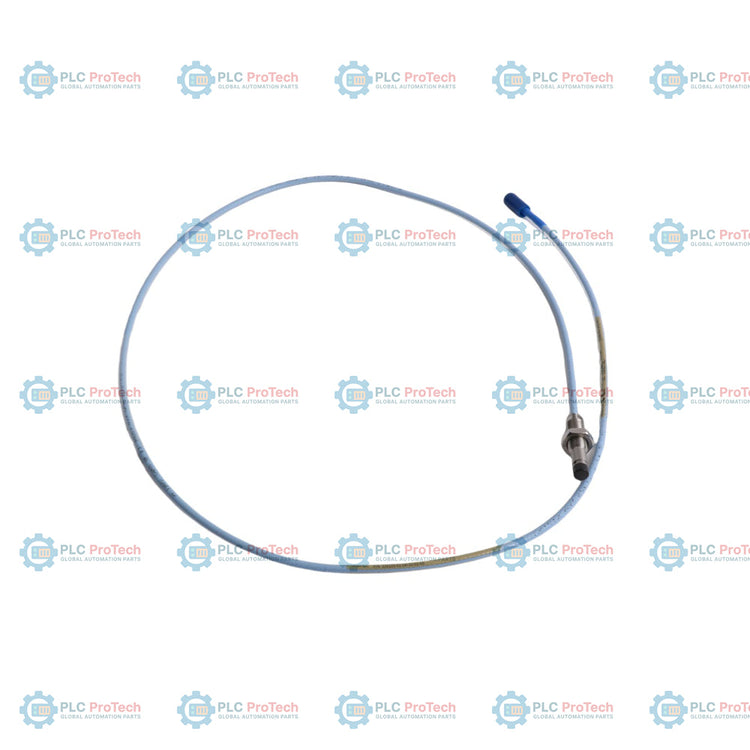

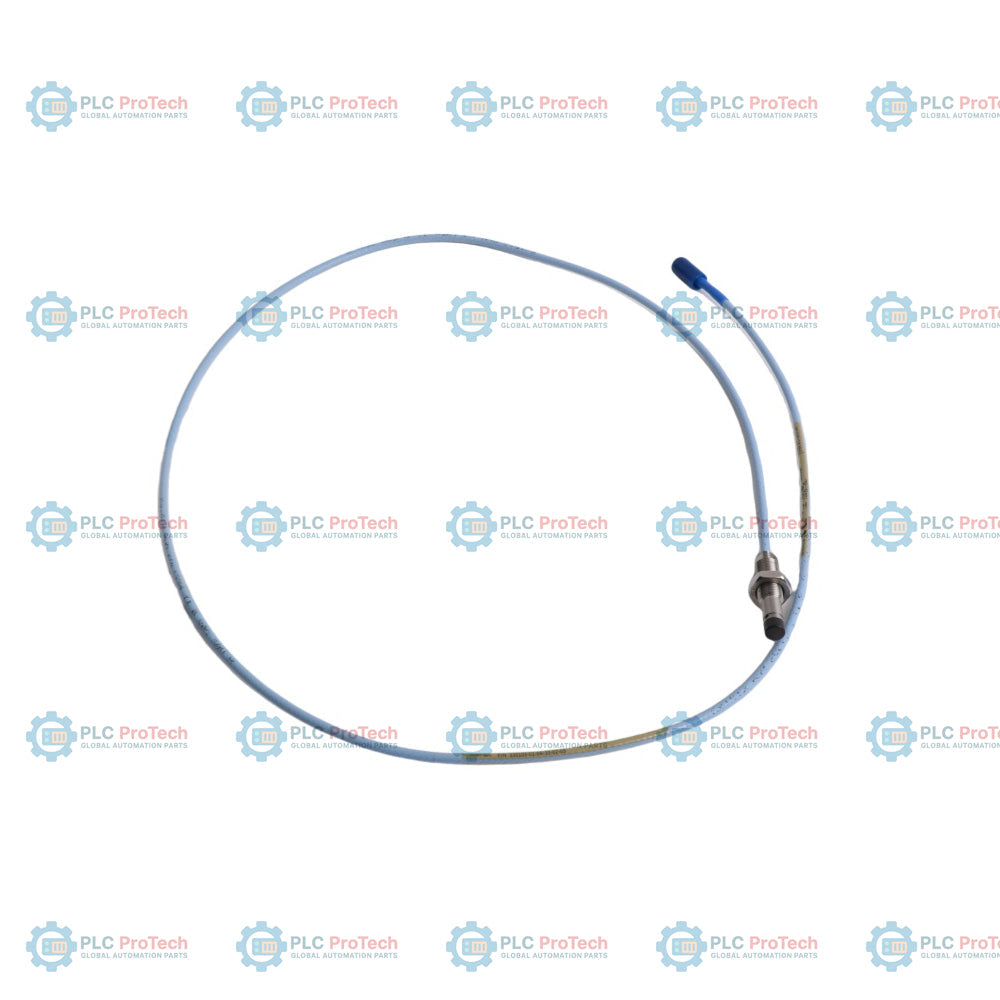

Bently Nevada 330103-01-04-10-02-05 3300 XL مجس تقارب 8 mm

SKU 330103-01-04-10-02-05

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Bently Nevada
رقم المنتج: 330103-01-04-10-02-05
Origin الولايات المتحدة
نوع المنتج: مسبار القرب 3300 XL ‏8 مم
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 0.15 kg
Dimensions: 150 مم × 150 مم × 20 مم (الارتفاع × العرض × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا

Product Description

الوصف

يحدد الخيار 01 (الطول غير الملولب 10 مم) والخيار 04 (طول الهيكل الإجمالي 40 مم) التكوين المادي لمسبار التقارب ذي السن المتري M10 × 1 هذا — 330103-01-04-10-02-05. يعمل هذا المسبار غير المدرع وفق مبادئ التيارات الدوامية لقياس المسافة الساكنة والديناميكية، مع التقاط اهتزاز العمود وتغذية راجعة عن موضعه المحوري. وهو مزود بكابل قياسي بطول 1.0 متر (3.3 أقدام) (الخيار 10) منتهٍ بموصل ClickLoc محوري صغير (الخيار 02)، ويتوافق هذا الطراز تحديدًا مع حساسات 3300 XL Proximitor وكابلات التمديد من دون الحاجة إلى معايرة يدوية على منضدة الاختبار.

يتضمن هذا التكوين اعتمادات الجهات المختصة للخيار 05، مما يضمن الامتثال لمعايير CSA وATEX وIECEx للمناطق الخطرة. ويوفر اختيار الإصدار غير المدرع ذي الغلاف المتري M10 × 1 أبعادًا ميكانيكية مدمجة مناسبة لتركيبات الآلات الصناعية التي لا تتطلب تدريعًا خارجيًا للقناة. وتوفر وصلة TipLoc المصبوبة الحاصلة على براءة اختراع رابطًا بين طرف المسبار مقاس 8.0 مم والجسم الملولب المصنوع من الفولاذ المقاوم للصدأ.

الميزات

يحدد الخيار 01 طول الجسم غير الملولب البالغ 10 مم.
يوفر الخيار 04 طول هيكل ملولب إجماليًا يبلغ 40 مم مع نمط سن M10 × 1.
يوفر الخيار 10 كابلًا محورياً قياسيًا بطول 1.0 متر (3.3 أقدام).
يوفر الخيار 02 موصلاً محورياً صغيراً ClickLoc من دون واقٍ للموصل.
يوفر الخيار 05 اعتمادات CSA وATEX وIECEx للمناطق الخطرة.
تقاوم وصلة TipLoc المصبوبة انفصال طرف المسبار.
يتحمل تصميم وصلة CableLoc قوة سحب تصل إلى 330 نيوتن (75 رطل-قوة).
قابلية تبديل كاملة بين مسبارات وكابلات وحساسات Proximitor من سلسلة 3300 XL.

التطبيقات

يُستخدم المسبار لحماية ومراقبة حالة الآلات الثقيلة في القطاع الصناعي. وتشمل السيناريوهات النموذجية ما يلي:

قياس اهتزاز العمود والموضع المحوري في الآلات ذات المحامل ذات الغشاء السائل.
المرجع Keyphasor وقياسات السرعة في التوربينات البخارية والتوربينات الغازية والضواغط.
مراقبة تمدد الغلاف والاهتزاز الشعاعي في المضخات والمولدات الصناعية.

معلومات الطلب

قسم الخيار	الرمز على وحدة حفظ المخزون هذه	الوصف / المعنى
رقم الجزء القابل للطلب	330103-01-04-10-02-05	مسبار تقارُب 3300 XL مقاس 8 مم، بسن متري M10 × 1، من دون تدريع
أ - خيار الطول غير الملولب	01	طول غير ملولب 10 مم
ب - خيار طول الهيكل الإجمالي	04	طول الهيكل الإجمالي 40 مم
ج - خيار الطول الإجمالي	10	إجمالي الطول 1.0 متر (3.3 قدم)
D - خيار نوع الموصل والكابل	02	موصل ClickLoc محوري مصغر، كابل قياسي
E - خيار اعتماد الجهة	05	اعتمادات CSA وATEX وIECEx

المواصفات الفنية

المعلمة	قيمة المواصفة
الشركة المصنّعة	Bently Nevada (Baker Hughes)
رقم الجزء	330103-01-04-10-02-05
عائلة المنتج	نظام محول القرب 3300 XL مقاس 8 مم
مقاس القلاوظ	M10 x 1
التدريع	لا يوجد (من دون تدريع)
الطول غير الملولب	10 مم
طول الغلاف	40 مم
إجمالي طول الكابل	1.0 م (3.3 قدم)
نوع الكابل	كابل محوري قياسي بقدرة 75 أوم
نوع الموصل	موصل ClickLoc محوري ذكري مصغر
قطر طرف المسبار	8.0 مم (0.31 بوصة)
نطاق درجة حرارة التشغيل	من ‎-52 درجة مئوية إلى ‎+177 درجة مئوية (من ‎-62 درجة فهرنهايت إلى ‎+350 درجة فهرنهايت)
مانع تسرب الضغط	يقاوم ضغطًا تفاضليًا يصل إلى 70 بار (1000 psi) بين طرف المسبار والغلاف
النطاق الخطي	2.0 مم (80 ميل)، يبدأ عند 0.25 مم (10 ميل) من الهدف حتى 2.25 مم (90 ميل)
معامل القياس التزايدي (ISF)	7.87 V/mm (200 mV/mil) +/- 5% (مع مكونات 3300 XL القياسية)
مقاومة التيار المستمر الاسمية للمسبار	7.59 +/- 0.50 أوم (بين الموصل المركزي والموصل الخارجي)
الوزن	0.15 كجم
الأبعاد	150 مم x 150 مم x 20 مم (الارتفاع x العرض x العمق) (حجم المسبار الملفوف)

التوصيلات والواجهات

نوع الموصل	واجهة التوصيل
موصل ClickLoc محوري ذكري مصغر	يتصل مباشرة بموصل ClickLoc محوري أنثى قياسي في كابلات التمديد 3300 XL

إرشادات التركيب

تأكد من اتباع الممارسات الهندسية القياسية أثناء التركيب:

حد تعشيق القلاوظ: يبلغ الحد الأقصى لطول تعشيق القلاوظ 15 مم للحواضن M10 x 1. لا تتجاوز هذا الحد لتجنب انحشارها أثناء التركيب.
نصف قطر انحناء الكابل: لا تثنِ الكابل المحوري إلى نصف قطر يقل عن 25.4 مم (1.0 بوصة) للحفاظ على تدريع الإشارة.
حدود عزم الربط: لا تتجاوز الحد الأقصى الموصى به لعزم الربط للقلاوظ المترية القياسية (عادةً 12 N-m أو 106 بوصة-رطل للقلاوظ M10).
ضبط الفجوة: اضبط الفجوة المستهدفة على نحو 1.27 مم (50 ميل) لتحقيق جهد خرج اسمي قدره ‎-9 Vdc عند أطراف خرج مستشعر Proximitor.

الامتثال والشهادات

يوفر الخيار 05 اعتمادات للمواقع الخطرة.
CSA الفئة I، القسم 1، المجموعات A وB وC وD.
معايير الحماية من الانفجار للمناطق ATEX 0 و1.
شهادة IECEx للامتثال العالمي لمتطلبات السلامة الجوهرية.
متوافق مع علامة CE.
متوافق مع متطلبات RoHS.

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

ما مقاس السن اللولبي ومواصفات الغلاف لهذا المسبار؟

يتميز المسبار بسن لولبي متري M10 × 1، وطول غير ملولب يبلغ 10 مم، وطول إجمالي للغلاف يبلغ 40 مم. وهو الإصدار غير المدرع، المصمم للتطبيقات التي لا تتطلب تدريعًا خارجيًا للأنبوب.

ما طول الكابل ومواصفات الموصل لرقم الجزء هذا؟

يأتي هذا المسبار مزودًا بكابل محوري قياسي بطول 1.0 متر (3.3 قدم)، منتهٍ بموصل ClickLoc محوري مصغر ذكر (الخيار 02)، من دون واقٍ للموصل.

ما اعتمادات الجهات التي تتمتع بها هذه التهيئة بالتحديد؟

يُورَّد مع اعتمادات الخيار 05، التي تشمل شهادات CSA وATEX وIECEx للتركيبات في المناطق الخطرة.

هل يتوافق هذا المسبار مع أنظمة Bently Nevada الأقدم؟

نعم، هذا المسبار متوافق مع الإصدارات السابقة وقابل للتبديل مع مكونات محولات سلسلة 3300 غير XL مقاس 5 مم و8 مم، بما يتوافق مع متطلبات API 670 القياسية.
