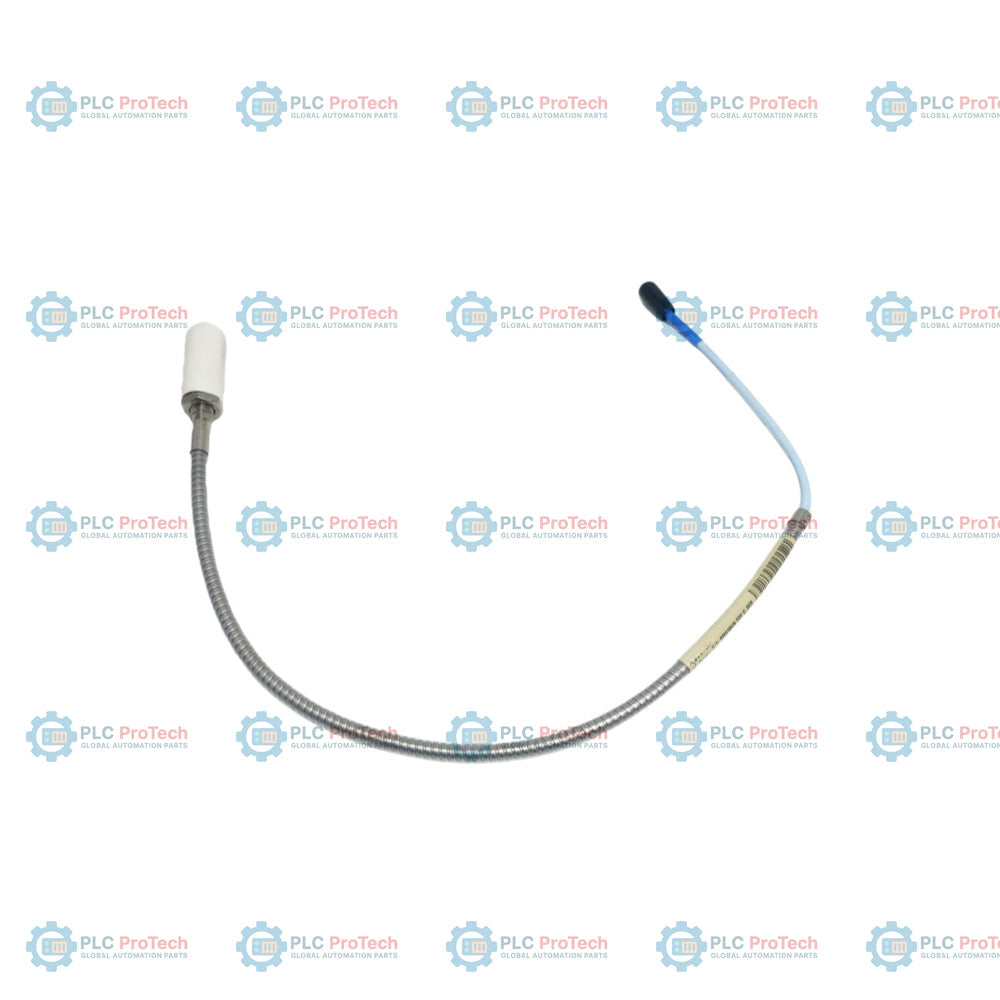

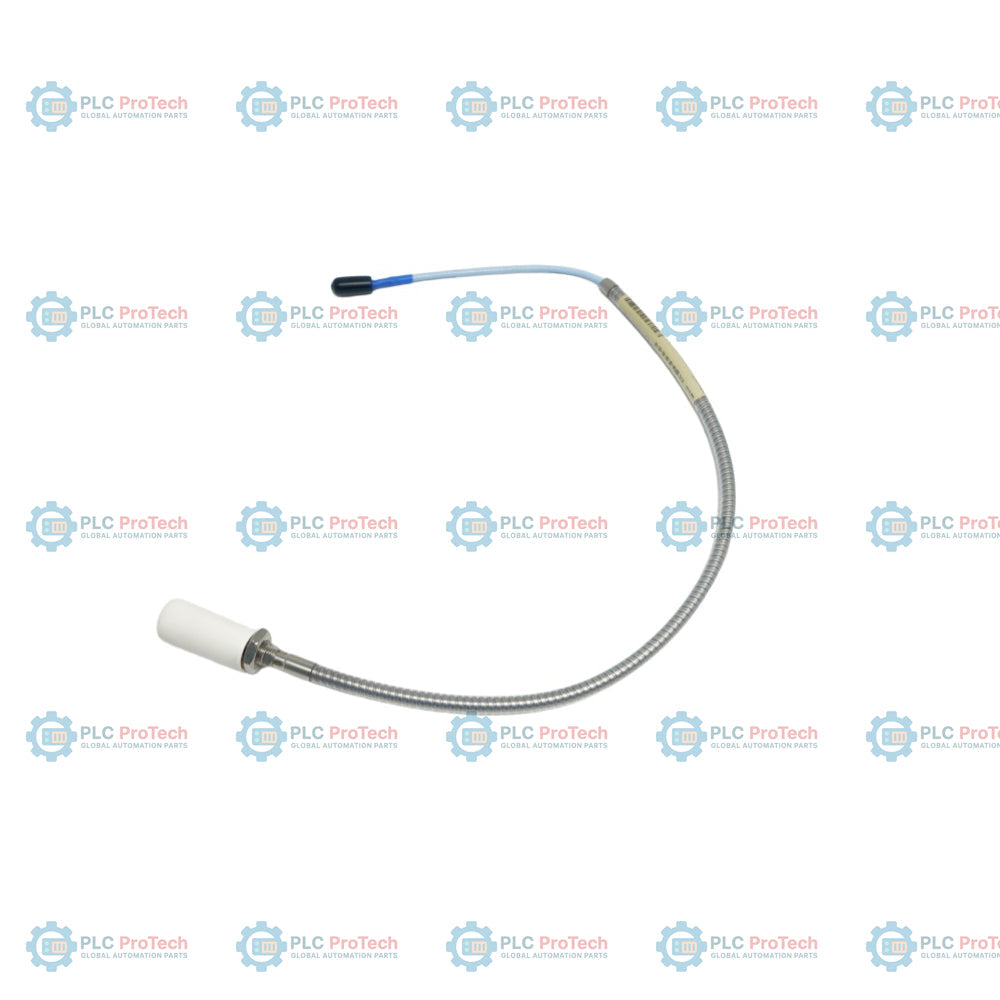

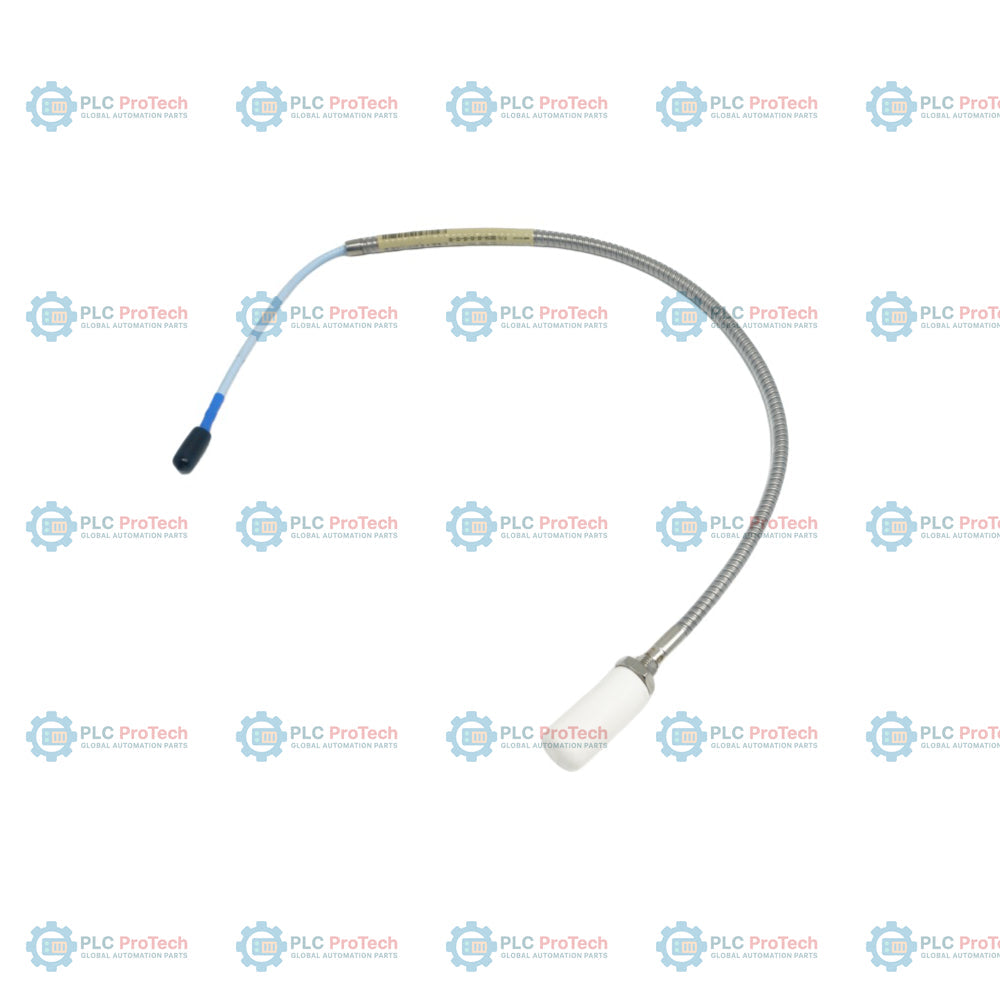

يُعد Bently Nevada 330104-00-03-10-01-00 مسبار اقتراب 3300 XL 8 mm صناعيًا شديد التحمل، مصممًا لمراقبة اهتزاز العمود وموضعه في الآلات المزودة بمحامل ذات غشاء مائع. تم تكوين هذا الطراز تحديدًا باستخدام سنون M10 x 1 مترية وتدريع متكامل من الفولاذ المقاوم للصدأ، مما يوفر حماية مادية قوية للكابلات الثلاثية المحاور المعرضة للبيئات الصناعية القاسية والكاشطة والمعرضة للقطع. بخلاف إصدارات المسبار غير المدرعة أو المزودة بسنون إمبراطورية، يتميز هذا الطراز المتري بـطول هيكل يبلغ 30 مم (الخيار B: 03) وطول غير مسنن يبلغ 0 مم (الخيار A: 00)، مما يجعله مثاليًا لفتحات التركيب المترية المدمجة التي تتطلب أقصى تعشيق للسنون ونطاق ضبط. يعمل وفق مبدأ قياس التيارات الدوامية، وينشئ نظام قياس خطيًا عالي الدقة عند دمجه مع كابل تمديد قياسي 3300 XL ومستشعر Proximitor. ومجهز بـطول إجمالي يبلغ 1.0 متر (3.3 قدم) وموصل ClickLoc محوري مصغر مع واقٍ مدمج للموصل (الخيار 01)، يعمل هذا التكوين على إحكام إغلاق التوصيلات الحيوية ماديًا لحمايتها من زيت التوربينات والرطوبة والحطام. ونظرًا إلى عدم حصوله على اعتمادات الجهات المختصة بالمناطق الخطرة (الخيار E: 00)، يُعد هذا المسبار حلًا موثوقًا وعالي الأداء لمراقبة الآلات القياسية في المناطق الصناعية الآمنة.
Bently Nevada 330104-00-03-10-01-00 هو تهيئة دقيقة. يفكك الجدول أدناه رمز SKU المحدد القابل للطلب هذا استنادًا إلى إرشادات اختيار مسبار القرب المتري 3300 XL مقاس 8 مم الرسمية:
| الخيار / المقطع | قيمة الرمز | المعنى المُهيأ |
|---|---|---|
| رقم الطراز الأساسي | 330104 | مسبار القرب 3300 XL مقاس 8 مم، بسن M10 × 1، مع درع مدمج |
| A - خيار الطول غير الملولب | 00 | طول غير ملولب 0 مم |
| B - خيار الطول الكلي للغلاف | 03 | طول الغلاف الكلي 30 مم (3.0 سم) |
| C - خيار الطول الكلي | 10 | إجمالي طول المسبار 1.0 متر (3.3 قدم) |
| D - خيار الموصل والكابل | 01 | موصل ClickLoc متحد المحور مصغر مع واقٍ للموصل، وكابل قياسي |
| E - خيار اعتماد الجهة | 00 | غير مطلوب (لا تتضمن اعتمادات للمناطق الخطرة) |
| خيار اللاحقة | لا يوجد | تهيئة دولية قياسية (لا - حزمة اعتماد المناطق الخطرة في الصين -CN) |
| الشركة المصنعة | Bently Nevada (Baker Hughes) |
| رقم الطراز | 330104-00-03-10-01-00 |
| نوع نظام المحول | نظام محول القرب 3300 XL مقاس 8 مم |
| حجم ونوع السن | سن متري M10 × 1 |
| مواصفات الدرع | درع مرن من الفولاذ المقاوم للصدأ AISI 302 أو 304 (SST) مع غلاف خارجي من FEP |
| قطر طرف المسبار | 8.0 مم (0.31 بوصة) |
| مادة طرف المسبار | كبريتيد بولي فينيلين (PPS) |
| مادة غلاف المسبار | فولاذ مقاوم للصدأ AISI 303 أو 304 (SST) |
| الطول غير الملولب | 0 مم |
| الطول الكلي للغلاف | 30 مم |
| إجمالي طول الكابل | 1.0 متر (3.3 قدم) |
| المادة الإنشائية للكابل | كابل مسبار ثلاثي المحاور بعازل من فلور إيثيلين بروبيلين (FEP)، مقاومته 75 أوم |
| موصل الإنهاء | موصل ClickLoc متحد المحور ذكر مصغر مع واقٍ مدمج للموصل |
| مقاومة التيار المستمر الاسمية للمسبار | 7.59 أوم ± 0.50 أوم (مقاسة بين الموصل المركزي والموصل الخارجي) |
| درجة حرارة التشغيل (المسبار) | من -52 درجة مئوية إلى +177 درجة مئوية (من -62 درجة فهرنهايت إلى +350 درجة فهرنهايت) |
| سلامة إحكام الضغط | مصمم لإحكام الضغط التفاضلي بين الطرف والغلاف حتى 7.0 بار (100 رطل/بوصة مربعة) |
| الحد الأقصى لقوة شد الكابل | 330 نيوتن (75 رطل-قوة) من غلاف المسبار إلى كابل توصيل المسبار؛ 270 نيوتن (60 رطل-قوة) من كابل توصيل المسبار إلى الموصلات |
| الحد الأدنى لنصف قطر انحناء الكابل | 25.4 مم (1.0 بوصة) |
| الأبعاد | 45 مم × 180 مم × 180 مم (الارتفاع × العرض × العمق) (الغلاف مُعبأ/ملفوف) |
| الوزن | 0.18 كجم |
| مكوّن التوصيل | نوع الواجهة | ملاحظات الوظيفة والتركيب |
|---|---|---|
| سطح طرف المسبار إلى الهدف | اقتران المجال المغناطيسي بالتيارات الدوامة | ينشئ فجوة ديناميكية غير تلامسية لقياس الاهتزاز/الإزاحة مع هدف من الفولاذ AISI 4140 |
| وصلة طرف كابل المسبار | موصل ClickLoc محوري مصغر ذكر | يتصل ميكانيكيًا بموصل الكابل الأنثى القياسي ذي التمديد 3300 XL؛ يُحكم بالأصابع |
| غلاف واقي الموصل | غلاف حماية مطاطي مرن يُركّب بالانزلاق (الخيار 01) | يحيط بوصلات كابل المسبار بوصلة التمديد المتطابقة ويعزلها لمنع تسرب الزيت والماء |
لتجنب تشوه الإشارة أو حدوث عطل ميكانيكي أثناء استبدال المسبار، اتبع الإجراءات التالية:
يلبي تكوين مسبار Bently Nevada هذا المتطلبات القياسية للآلات الصناعية:
Global Express Shipping
Returns & Warranty
الشركة المصنعة: Bently Nevada
رقم المنتج: 330104-00-03-10- 01-00
Country of origin:الولايات المتحدة
نوع المنتج: مسبار القرب 3300 XL 8 مم
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 180ج
Dimensions: 45 مم × 180 مم × 180 مم (الارتفاع × العرض × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا
يُعد Bently Nevada 330104-00-03-10-01-00 مسبار اقتراب 3300 XL 8 mm صناعيًا شديد التحمل، مصممًا لمراقبة اهتزاز العمود وموضعه في الآلات المزودة بمحامل ذات غشاء مائع. تم تكوين هذا الطراز تحديدًا باستخدام سنون M10 x 1 مترية وتدريع متكامل من الفولاذ المقاوم للصدأ، مما يوفر حماية مادية قوية للكابلات الثلاثية المحاور المعرضة للبيئات الصناعية القاسية والكاشطة والمعرضة للقطع. بخلاف إصدارات المسبار غير المدرعة أو المزودة بسنون إمبراطورية، يتميز هذا الطراز المتري بـطول هيكل يبلغ 30 مم (الخيار B: 03) وطول غير مسنن يبلغ 0 مم (الخيار A: 00)، مما يجعله مثاليًا لفتحات التركيب المترية المدمجة التي تتطلب أقصى تعشيق للسنون ونطاق ضبط. يعمل وفق مبدأ قياس التيارات الدوامية، وينشئ نظام قياس خطيًا عالي الدقة عند دمجه مع كابل تمديد قياسي 3300 XL ومستشعر Proximitor. ومجهز بـطول إجمالي يبلغ 1.0 متر (3.3 قدم) وموصل ClickLoc محوري مصغر مع واقٍ مدمج للموصل (الخيار 01)، يعمل هذا التكوين على إحكام إغلاق التوصيلات الحيوية ماديًا لحمايتها من زيت التوربينات والرطوبة والحطام. ونظرًا إلى عدم حصوله على اعتمادات الجهات المختصة بالمناطق الخطرة (الخيار E: 00)، يُعد هذا المسبار حلًا موثوقًا وعالي الأداء لمراقبة الآلات القياسية في المناطق الصناعية الآمنة.
Bently Nevada 330104-00-03-10-01-00 هو تهيئة دقيقة. يفكك الجدول أدناه رمز SKU المحدد القابل للطلب هذا استنادًا إلى إرشادات اختيار مسبار القرب المتري 3300 XL مقاس 8 مم الرسمية:
| الخيار / المقطع | قيمة الرمز | المعنى المُهيأ |
|---|---|---|
| رقم الطراز الأساسي | 330104 | مسبار القرب 3300 XL مقاس 8 مم، بسن M10 × 1، مع درع مدمج |
| A - خيار الطول غير الملولب | 00 | طول غير ملولب 0 مم |
| B - خيار الطول الكلي للغلاف | 03 | طول الغلاف الكلي 30 مم (3.0 سم) |
| C - خيار الطول الكلي | 10 | إجمالي طول المسبار 1.0 متر (3.3 قدم) |
| D - خيار الموصل والكابل | 01 | موصل ClickLoc متحد المحور مصغر مع واقٍ للموصل، وكابل قياسي |
| E - خيار اعتماد الجهة | 00 | غير مطلوب (لا تتضمن اعتمادات للمناطق الخطرة) |
| خيار اللاحقة | لا يوجد | تهيئة دولية قياسية (لا - حزمة اعتماد المناطق الخطرة في الصين -CN) |
| الشركة المصنعة | Bently Nevada (Baker Hughes) |
| رقم الطراز | 330104-00-03-10-01-00 |
| نوع نظام المحول | نظام محول القرب 3300 XL مقاس 8 مم |
| حجم ونوع السن | سن متري M10 × 1 |
| مواصفات الدرع | درع مرن من الفولاذ المقاوم للصدأ AISI 302 أو 304 (SST) مع غلاف خارجي من FEP |
| قطر طرف المسبار | 8.0 مم (0.31 بوصة) |
| مادة طرف المسبار | كبريتيد بولي فينيلين (PPS) |
| مادة غلاف المسبار | فولاذ مقاوم للصدأ AISI 303 أو 304 (SST) |
| الطول غير الملولب | 0 مم |
| الطول الكلي للغلاف | 30 مم |
| إجمالي طول الكابل | 1.0 متر (3.3 قدم) |
| المادة الإنشائية للكابل | كابل مسبار ثلاثي المحاور بعازل من فلور إيثيلين بروبيلين (FEP)، مقاومته 75 أوم |
| موصل الإنهاء | موصل ClickLoc متحد المحور ذكر مصغر مع واقٍ مدمج للموصل |
| مقاومة التيار المستمر الاسمية للمسبار | 7.59 أوم ± 0.50 أوم (مقاسة بين الموصل المركزي والموصل الخارجي) |
| درجة حرارة التشغيل (المسبار) | من -52 درجة مئوية إلى +177 درجة مئوية (من -62 درجة فهرنهايت إلى +350 درجة فهرنهايت) |
| سلامة إحكام الضغط | مصمم لإحكام الضغط التفاضلي بين الطرف والغلاف حتى 7.0 بار (100 رطل/بوصة مربعة) |
| الحد الأقصى لقوة شد الكابل | 330 نيوتن (75 رطل-قوة) من غلاف المسبار إلى كابل توصيل المسبار؛ 270 نيوتن (60 رطل-قوة) من كابل توصيل المسبار إلى الموصلات |
| الحد الأدنى لنصف قطر انحناء الكابل | 25.4 مم (1.0 بوصة) |
| الأبعاد | 45 مم × 180 مم × 180 مم (الارتفاع × العرض × العمق) (الغلاف مُعبأ/ملفوف) |
| الوزن | 0.18 كجم |
| مكوّن التوصيل | نوع الواجهة | ملاحظات الوظيفة والتركيب |
|---|---|---|
| سطح طرف المسبار إلى الهدف | اقتران المجال المغناطيسي بالتيارات الدوامة | ينشئ فجوة ديناميكية غير تلامسية لقياس الاهتزاز/الإزاحة مع هدف من الفولاذ AISI 4140 |
| وصلة طرف كابل المسبار | موصل ClickLoc محوري مصغر ذكر | يتصل ميكانيكيًا بموصل الكابل الأنثى القياسي ذي التمديد 3300 XL؛ يُحكم بالأصابع |
| غلاف واقي الموصل | غلاف حماية مطاطي مرن يُركّب بالانزلاق (الخيار 01) | يحيط بوصلات كابل المسبار بوصلة التمديد المتطابقة ويعزلها لمنع تسرب الزيت والماء |
لتجنب تشوه الإشارة أو حدوث عطل ميكانيكي أثناء استبدال المسبار، اتبع الإجراءات التالية:
يلبي تكوين مسبار Bently Nevada هذا المتطلبات القياسية للآلات الصناعية:
