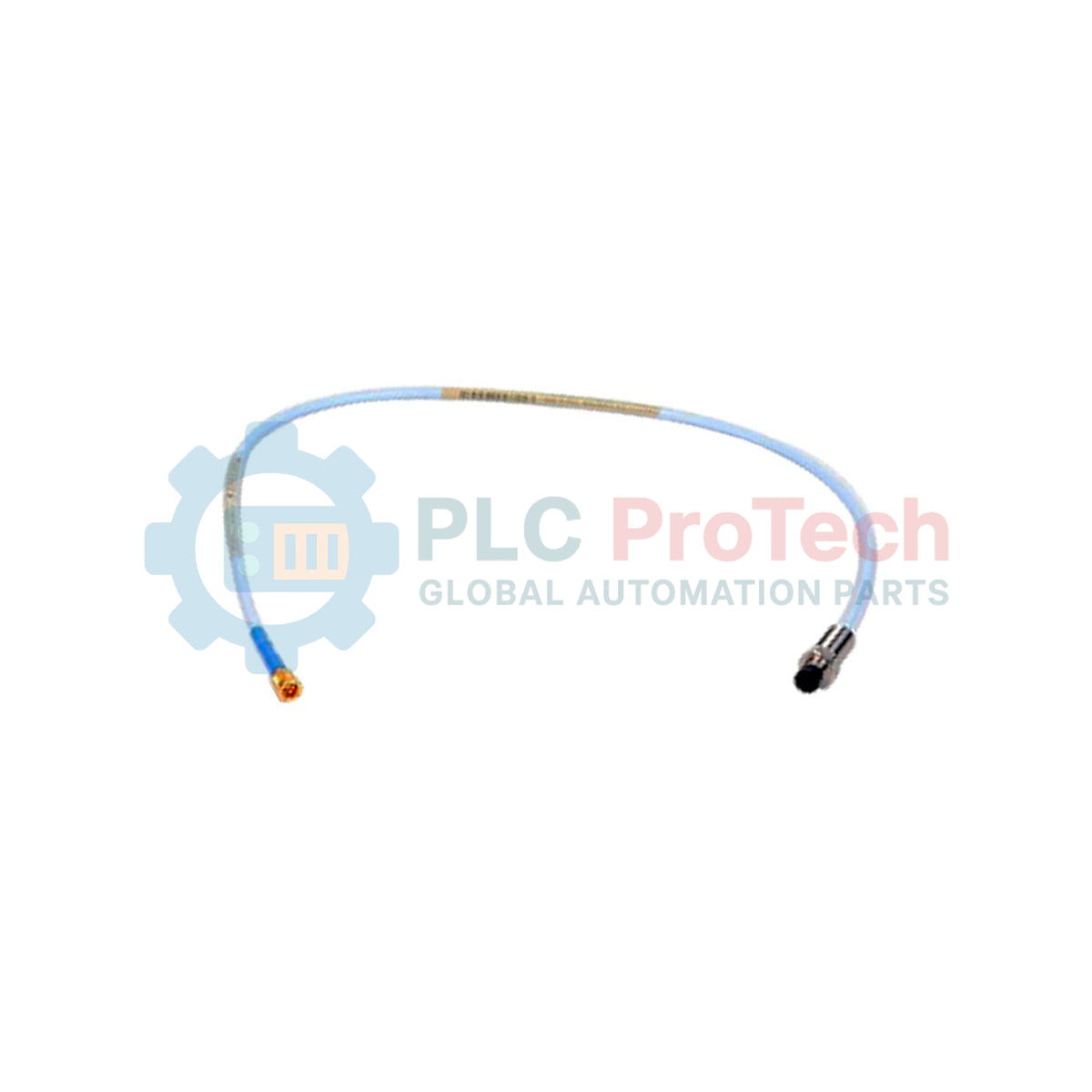

يوفر مسبار التقارب Bently Nevada 330105-02-12-05-12-CN قياسات دقيقة للتقارب بالتيار الدوامي في بيئات حماية الآلات الصعبة، ويعمل كمكوّن مستشعر أساسي لأنظمة المراقبة من سلسلة 3300 XL 8 mm. وقد صُمم لتطبيقات التركيب العكسي، ويوفر تغذية راجعة مهمة عن اهتزاز العمود وموضعه إلى أنظمة حماية الآلات، مما يتيح الكشف المبكر عن الأعطال في الأصول الدوارة عالية السرعة. وتتميز الوحدة بإحكام ميكانيكي متين بفضل كابلها المتخصص FluidLoc، الذي يمنع تشرب الزيت داخليًا، إلى جانب موصل محوري مصغر ClickLoc لضمان تلامس كهربائي آمن ومقاوم للاهتزاز.
| المعلمة | قيمة المواصفة |
|---|---|
| الشركة المصنّعة | Bently Nevada |
| رقم الطراز | 330105-02-12-05-12-CN |
| نوع السلسلة | مسبار تقارب 3300 XL مقاس 8 مم |
| خيار سن التركيب (-02) | تركيب عكسي 3/8-24 UNF |
| خيار الطول غير الملولب (-12) | 1.2 بوصة |
| خيار الطول الإجمالي (-05) | 0.5 متر (1.6 قدم) |
| خيار الموصل والكابل (-12) | موصل محوري مصغر ClickLoc، وكابل FluidLoc |
| خيار اعتماد الوكالة (-CN) | اعتمادات محلية خاصة بكل بلد (معتمدة للمناطق الخطرة) |
| مادة طرف المسبار | كبريتيد البولي فينيلين (PPS) |
| مادة غلاف المسبار | فولاذ AISI 303 أو 304 المقاوم للصدأ (SST) |
| نطاق درجة حرارة التشغيل | من -51 درجة مئوية إلى +177 درجة مئوية (من -60 درجة فهرنهايت إلى +350 درجة فهرنهايت) |
| الوزن الصافي للجهاز | 0.323 كجم |
| وزن الشحن (محسوب) | 1.5 كجم |
| بلد المنشأ | الولايات المتحدة (U.S.A.) |
| عنصر الموصل | تعيين الإشارة / الدائرة |
|---|---|
| الموصل المركزي المحوري | توصيل إشارة RF بمستشعر Proximitor 3300 XL |
| الدرع الخارجي المحوري | Common return / shield ground path |
This probe must be paired exclusively with a matched 3300 XL Proximitor Sensor (typically calibrated for 5.0-meter or 9.0-meter system configurations depending on extension cable integration). Mixing probe lengths or tip styles with mismatched Proximitor calibrations will cause severe scale factor errors, deviating from the standard 7.87 V/mm (200 mV/mil) sensitivity. The target material is assumed to be AISI 4140 steel; other rotor metallurgies will alter the magnetic coupling and require custom recalibration curves.
During reverse-mount assembly, ensure the mounting sleeve does not exert excessive axial compression against the probe tip shoulder. Over-tightening the reverse-mount thread can damage the glass-reinforced PPS tip housing, leading to micro-fractures that permit high-pressure process gas or fluid bypass. Maintaining a minimum radial clearance of 15.2 mm (0.6 in) from surrounding target metal structures is required to prevent parasitic eddy-current paths, which degrade linearity.
حافظ على نظافة وجفاف وصلة ClickLoc المحورية تمامًا أثناء التجميع. حتى الكميات الضئيلة من رذاذ الزيت أو الرطوبة داخل الطرف المحوري ستظهر على شكل ضوضاء إشارة عالية التردد أو انحراف في الجهد، مما يؤدي إلى إطلاق تنبيهات اهتزاز زائفة. يوصى بشدة باستخدام طقم حماية موصل قياسي (غطاء مرن) فوق وصلة ClickLoc للحفاظ على ممانعة العزل، وتجنب تجاوز الحد الأدنى لنصف قطر انحناء الكابل البالغ 25.4 mm (1.0 in).
اعزل محرك الدوران في الآلة المضيفة وأوقف تشغيله وقفل مصدر طاقته تمامًا، واعزل أي مسارات ضغط داخلية قبل لولبة مجموعة التثبيت العكسي. قد يؤدي عدم تأمين العمود وتنفيس ضغط العملية المتبقي إلى اندفاع خطير للسوائل أو اصطدام كارثي للأداة برأس المستشعر أثناء الضبط.
Global Express Shipping
Returns & Warranty
الشركة المصنعة: Bently Nevada
رقم المنتج: 330105-02-12-05-12-CN
Country of origin:الولايات المتحدة
نوع المنتج: مستشعرات مسبار القرب
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 320ج
ميناء الشحن: شيامن
الضمان: 12 شهرًا
