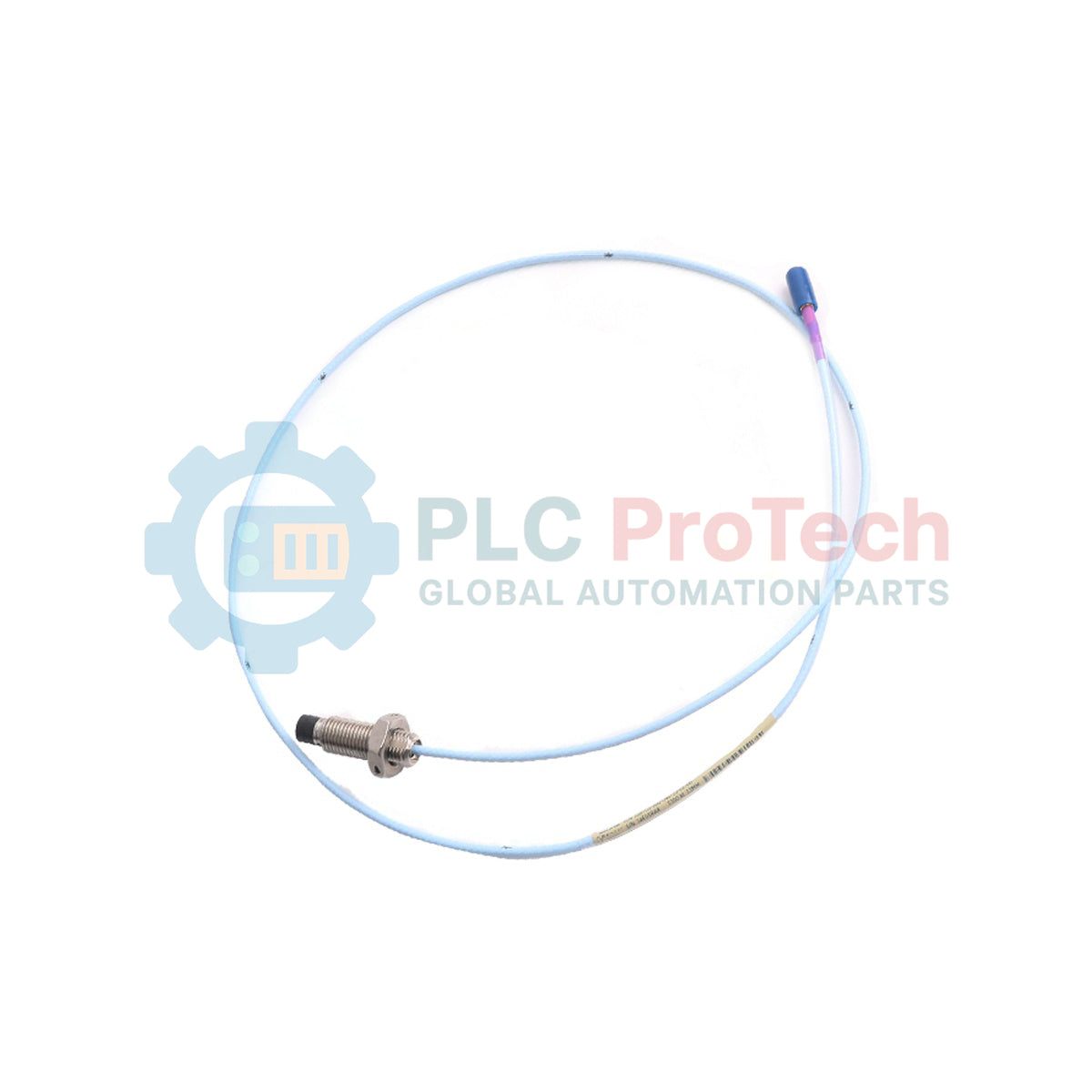

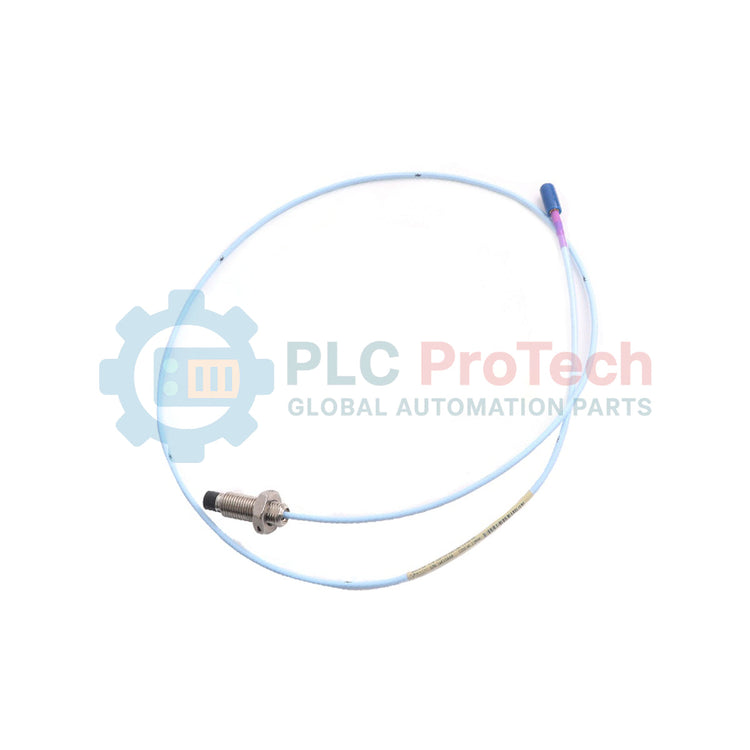

صُمّم جهاز Bently Nevada 330703-000-060-10-11-00 خصيصًا لحماية الآلات التوربينية الصناعية، ويوفر قياسًا عالي الدقة لإزاحة العمود واهتزازه دون تلامس. وقد صُمّم مسبار القرب 3300 XL 11 mm Proximity Probe هذا لتحمّل البيئات القاسية وعالية الضغط، مستخدمًا موادًا وبنية متخصصة لتوفير استقرار طويل الأمد للمعايرة في أنظمة مراقبة الآلات الحرجة.
| رمز الخيار | قيمة التهيئة المحددة | الوصف |
|---|---|---|
| 000 | الطول غير الملولب | 00 مم |
| 060 | الطول الإجمالي للغلاف | 60 مم |
| 10 | الطول الإجمالي | 1.0 متر (3.3 قدم) |
| 11 | نوع الموصل / الكابل | موصل ClickLoc محوري مصغّر مع واقٍ، وكابل FluidLoc |
| 00 | اعتمادات الجهات المختصة | غير مطلوب |
| المعلمة | قيمة المواصفة |
|---|---|
| قطر المسبار | 11 مم |
| النطاق الخطي | 4.0 مم (160 مل) اسميًا |
| معامل مقياس النظام | 3.93 فولت/مم (100 ملّي فولت/مل) عند إقرانه بـ 3300 XL 11mm Proximitor |
| درجة حرارة التشغيل | من -51 إلى 177 درجة مئوية (من -60 إلى 351 درجة فهرنهايت) |
| مادة طرف المسبار | كبريتيد البولي فينيلين (PPS) |
| مادة غلاف المسبار | فولاذ مقاوم للصدأ AISI 304 (SST) |
| ممانعة الكابل ونوعه | ثلاثي المحاور بجهد 75 أوم، معزول ببروبيلين فلوريد الإيثيلين (FEP) |
| نظام الموصل | موصل ClickLoc محوري مصغّر مع غلاف واقٍ |
| الشركة المصنّعة | Bently Nevada (Baker Hughes) |
| بلد المنشأ | الولايات المتحدة |
| وزن الشحن (محسوب) | 1.0 كجم |
| أبعاد العبوة (محسوبة) | 250 مم × 200 مم × 50 مم |
| عنصر التوصيل | تخصيص الوظيفة / الدائرة |
|---|---|
| الدبوس المركزي المحوري | مسار إشارة التردد اللاسلكي عالي التردد (إرجاع القياس الديناميكي) |
| الدرع الخارجي المحوري | إرجاع مشترك وحجب الضوضاء الكهرومغناطيسية |
| واقي الموصل | الرطوبة البيئية ودرع القفل الميكانيكي |
يتمتع نظام مسبار القرب مقاس 11 مم بنطاق خطي أكبر (4.0 مم) مقارنةً بالمسبارات القياسية مقاس 8 مم (2.0 مم). طابق هذا المسبار دائمًا مع مستشعر Proximitor مقاس 3300 XL 11 مم مخصص له. سيؤدي خلط مسبار مقاس 11 مم مع مستشعر Proximitor مقاس 8 مم إلى أخطاء شديدة في عامل القياس، ويجعل قراءات الإزاحة غير دقيقة.
تُعد مواصفة كبل FluidLoc (الخيار 11) بالغة الأهمية للتركيبات التي يعمل فيها غلاف الآلة تحت رذاذ الزيت أو فرق ضغط طفيف. قد تسمح كبلات غير FluidLoc بتجاوز الزيت للحواجز الداخلية عبر الخاصية الشعرية داخل غلاف الكبل، ما يؤدي إلى تلوث صندوق التوصيل الخارجي خلال فترات التشغيل الطويلة.
أثناء التشغيل الأولي، تجنّب الإفراط في عزم ربط وصلة ClickLoc المحورية. أحكم الربط يدويًا حتى تشعر بنقرة واضحة، ثم مرّر غلاف حماية الموصل بإحكام فوق الوصلة. لمنع مشكلات التداخل، تأكد من تأريض درع كبل التمديد عند نقطة واحدة فقط في رف المراقبة، وألا يكون مؤرضًا داخل صندوق التوصيل المحلي.
تحذير بالغ الأهمية
اعزل الآلات الدوارة وافصل طاقتها قبل بدء التركيب. تأكد من انعدام الجهد الكهربائي على أي دوائر مستشعرات متصلة. لا تسمح أبدًا بملامسة طرف المسبار لسطح الهدف أثناء دوران العمود، إذ سيؤدي ذلك فورًا إلى إتلاف وجه مستشعر PPS.
التحقق من التثبيت
ثبّت جسم المسبار غير الملولب داخل غلاف التثبيت أو الحامل المخصص، مع التأكد من أن وجه المسبار موازٍ تمامًا لسطح العمود المستهدف.
ضبط الفجوة الميكانيكية
أدخل المسبار إلى الداخل بحذر عبر اللولبة. استخدم مقياس جهد لمراقبة خرج طرف Proximitor (OUT وCOM) لضبط الفجوة عند المنتصف الفعلي للنطاق الخطي (خرج اسمي قدره -10 VDC).
تثبيت صواميل القفل
بعد تحقيق الفجوة الكهربائية المستهدفة، أحكم صواميل القفل لمنع الانزلاق المحوري. تجنّب تجاوز حدود عزم الربط المحددة للحفاظ على سنون لولبة الهيكل.
توصيل ClickLoc المحوري
وصّل طرف ClickLoc المحوري بكبل التمديد، ثم مرّر غلاف الحماية فوق الوصلة لتأمينها ضد دخول العوامل الخارجية.
