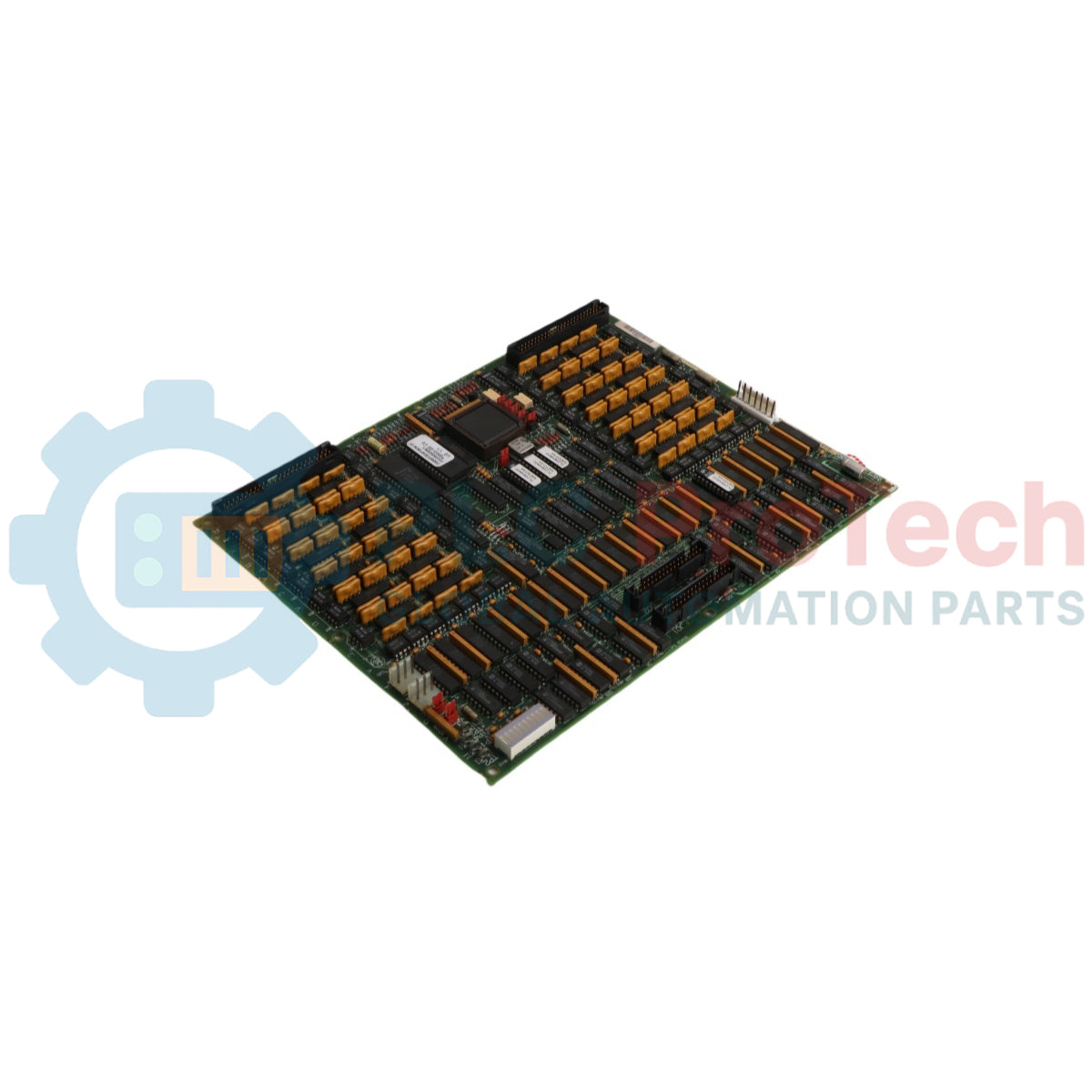

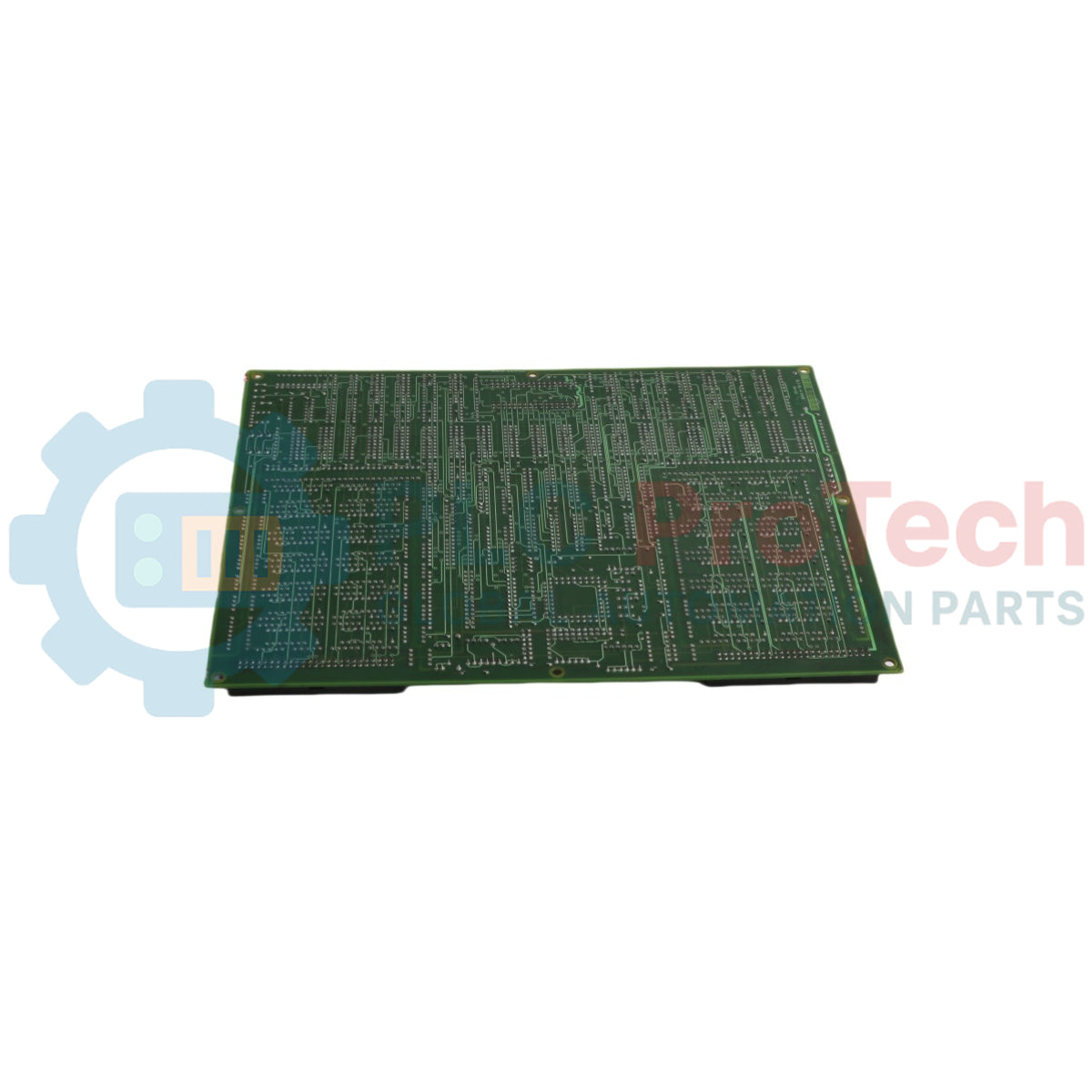

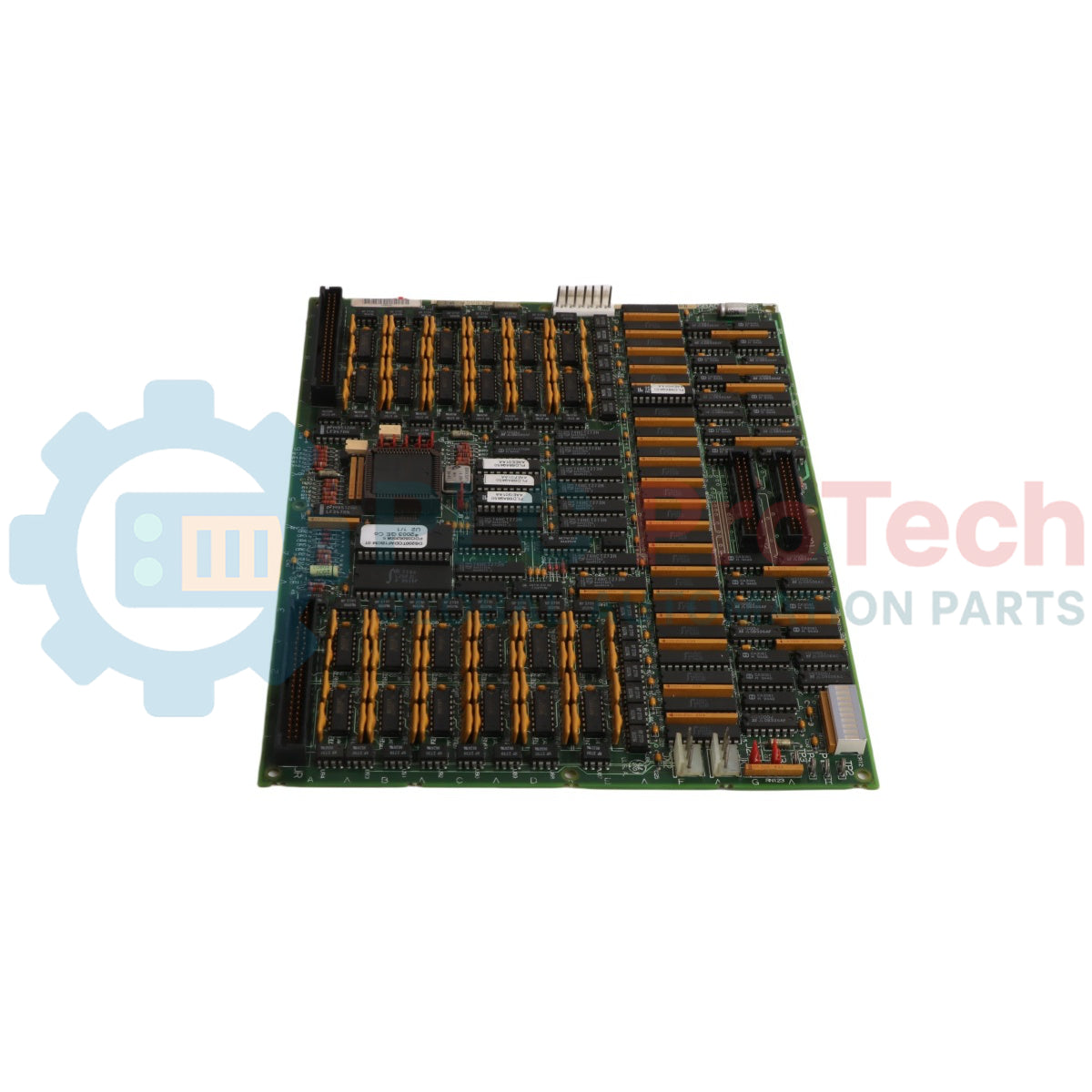

لوحة الحماية من فرط سرعة الدوران الطارئة GE Mark V DS215TCEAG1BZZ01A

ملف النظام وسلامة التشغيل

تعمل لوحة DS215TCEAG1BZZ01A كحاجز وقائي نهائي على مستوى الأجهزة ضمن بنية التحكم بالتوربينات Speedtronic Mark V من General Electric. تُثبَّت هذه الوحدة الحرجة للسلامة مباشرةً داخل النواة الوقائية المخصصة (المشار إليها باسم النواة)، وتنفّذ تشخيصات آنية لحالات زيادة السرعة الطارئة ومؤشرات مراقبة اللهب الحرجة. وتستخدم محطات الطاقة الحرارية ذات الحمل الأساسي، ومصافي البتروكيماويات الكبرى، ومنشآت الدفع الميكانيكي المعزولة لوحة DS215TCEAG1BZZ01A (DS215TCEAG1BZZ01A) للتحكم في حلقات الفصل الطارئ بصورة مستقلة عن معالجات التحكم الأساسية. ومن خلال معالجة نبضات مستشعرات السرعة الخام وحساب هوامش الفصل عبر منطق أجهزة مخصص مدمج، تستجيب هذه البطاقة فورًا أثناء حالات انفلات التوربين لتفريغ مجمعات الفصل الهيدروليكية. ويمنع هذا التفاعل، الذي يحدث في أقل من ميلي ثانية، الإجهاد الميكانيكي الكارثي، ويحمي العمود من التلف الخطير، ويحافظ على بنية المنشأة التحتية مع تقليل فترات التوقف طويلة الأمد لأعمال الصيانة.

طوبولوجيا الأجهزة وتوجيه النواة

تعتمد البنية الهيكلية للوحة السلامة  DS215TCEAG1BZZ01A على كتل معالجة مستقلة وعُقد واجهة عالية الكثافة.

• معالج وقائي معزول: تحتوي على معالج دقيق مدمج عالي الأداء يشغّل إجراءات سلامة حتمية، مدعومًا ببرنامج ثابت محفوظ داخل كتل ذاكرة القراءة فقط القابلة للمسح والبرمجة (EPROM) ذات المقابس والقابلة للإزالة.

• مصدر الجهد العالي لمستشعر اللهب: تدمج دائرة جهد عالٍ متخصصة عبر موصل JW، قادرة على توزيع ما يصل إلى 335 فولت تيار مستمر لتزويد مصفوفات تتبع اللهب الخارجية في المجال بالطاقة.

• برمجة الأجهزة متعددة النقاط: تتضمن مصفوفة من 30 وصلة Berg فعلية للأجهزة لترميز موضع الفتحة التشغيلية الدقيق وتخطيط منطق التصويت يدويًا داخل النواة.

• اتصالات الناقل المزدوج: تتضمن مقابس اتصال JX1 وJX2 لشبكة IONET متصلة على التوالي، لنقل نتائج التشخيص الخلفية وبيانات حالة الفصل عبر روابط اتصال عالية الموثوقية.

مواصفات النظام ومعاييره

الأسئلة الشائعة حول تشخيصات حلقات السلامة

ما الدور المحدد الذي تؤديه DS215TCEAG1BZZ01 أثناء مرحلة الاشتعال، وكيف تتفاعل مع تتبّع اللهب؟

تنظّم اللوحة جهد انحياز مستمرًا بقيمة 335 VDC وتوصّله عبر موصل JW إلى كاشفات اللهب المركّبة في المجال. وتقرأ إشارات تأيّن اللهب منخفضة المستوى العائدة، وتعالج حالة الاشتعال، وتوفّر منطق فصل طارئ فوريًا عند حدوث انطفاء للهب أثناء تشغيل التوربين الحرج.

كيف تتعرف لوحة الاستبدال على موضعها المعيّن داخل نواة الحماية؟

تُحدَّد مواضع الأجهزة ومتغيرات التطبيق بواسطة إعدادات 30 وصلة توصيل berg المدمجة. عند تجهيز بطاقة جديدة، يجب على المهندسين مطابقة نمط هذه الوصلات فعليًا مع مواضعها في البطاقة الأصلية لضمان توافقها مع المنطق الأساسي.

ما بروتوكول الاستبدال الصحيح إذا تعرضت بيانات EPROM المدمجة للتلف؟

عند حدوث أعطال في البرنامج الثابت، يمكن إزالة وحدات EPROM الحالية من مقابسها واستبدالها بوحدات برنامج ثابت جديدة تم التحقق منها في المصنع. ونظرًا إلى الحساسية العالية لهذه الرقائق للتلف الكهروستاتيكي، يجب دائمًا تنفيذ هذا الإجراء وفق بروتوكولات التأريض الكامل للحماية من التفريغ الكهروستاتيكي، حفاظًا على مصفوفات الذاكرة الداخلية.

بروتوكول الهندسة الميدانية والتركيب

• ضوابط تبديد الشحنة الساكنة لحماية EPROM:

  تكون وحدات EPROM المدمجة ومنطق المعالج الدقيق عرضة للتلف الدائم بسبب التفريغ الكهروستاتيكي. يجب على فنيي الميدان ارتداء سوار معصم مؤرّض للحماية من التفريغ الكهروستاتيكي قبل إخراج اللوحة من عبوتها أو لمسها. تأكد من توصيل مشبك التأريض بإحكام بهيكل معدني غير مطلي ومؤرّض أو بمنضدة عمل مؤرّضة، لتوفير مسار واضح لتصريف الشحنة الساكنة بعيدًا عن المكونات.

• فحص منصهر زيادة التيار واستبداله:

  تحتوي اللوحة على 3 منصهرات حماية مخصصة لعزل الدوائر الفرعية الداخلية عن حالات القصر في توصيلات المجال الخارجية. قبل تشغيل لوحة جديدة أو مُصلحة، تحقق من استمرارية هذه المنصهرات ومن ملاءمة معدلات التيار الخاصة بها. إذا كان أحد المنصهرات محترقًا، فاستكشف دائرة اللهب الخارجية بجهد 335 VDC أو موصل توزيع الطاقة J7 قبل إعادة تشغيل النظام.

• إرشادات إنهاء IONET بالتوصيل المتتابع:

  عند توصيل موصّلي IONET‏ JX1 وJX2 على التوالي عبر وحدات متعددة في الحامل، تأكد من وضع مقاومات الإنهاء في نهاية ناقل البيانات بشكل صحيح. تؤدي سلاسل التوصيل المتتابعة غير المُنهَاة بشكل صحيح إلى انعكاسات لإشارات عالية التردد على شبكة IONET، مما قد يسبب مهلات في الاتصال بين وحدة الحماية ووحدة التحكم الرئيسية الأساسية.
