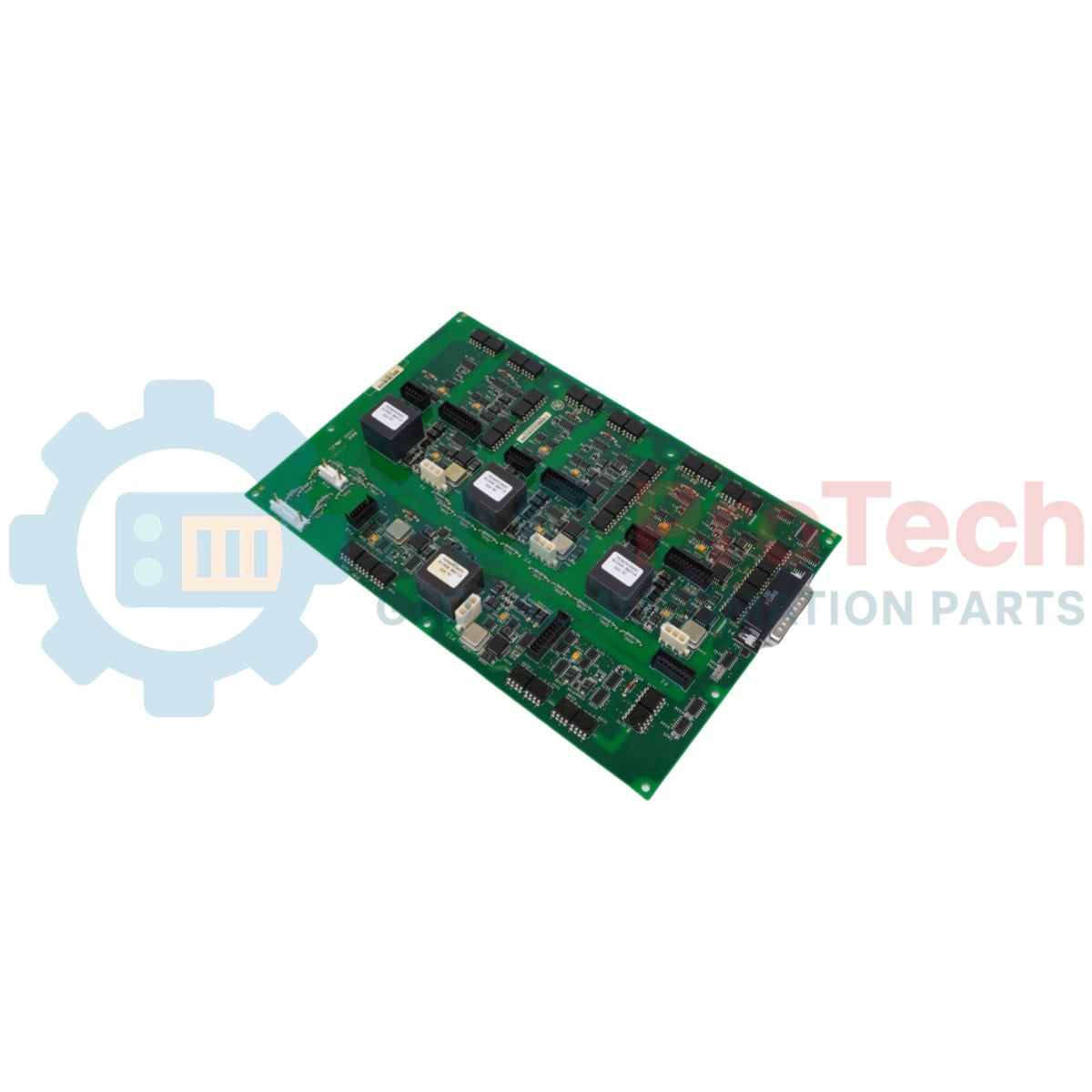

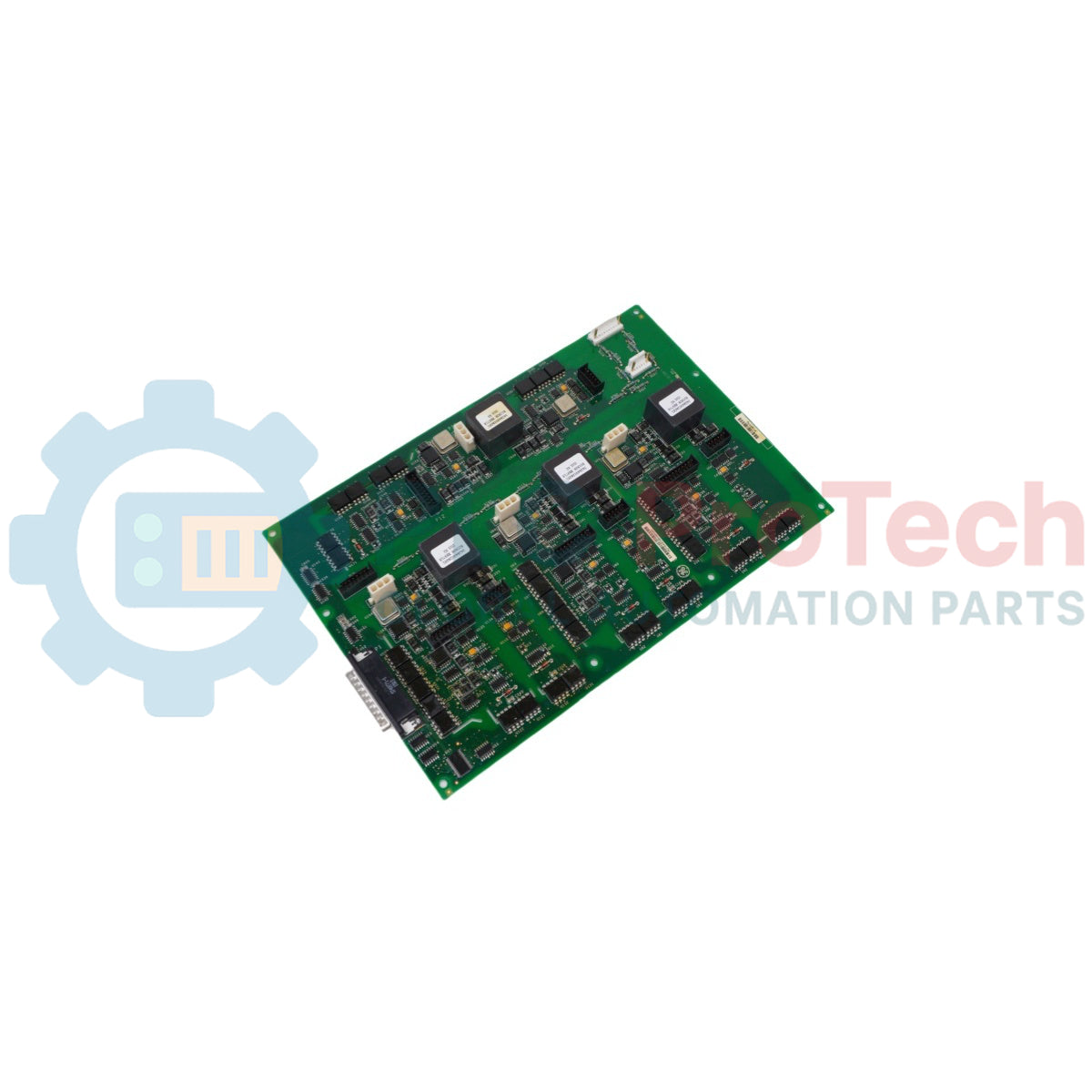

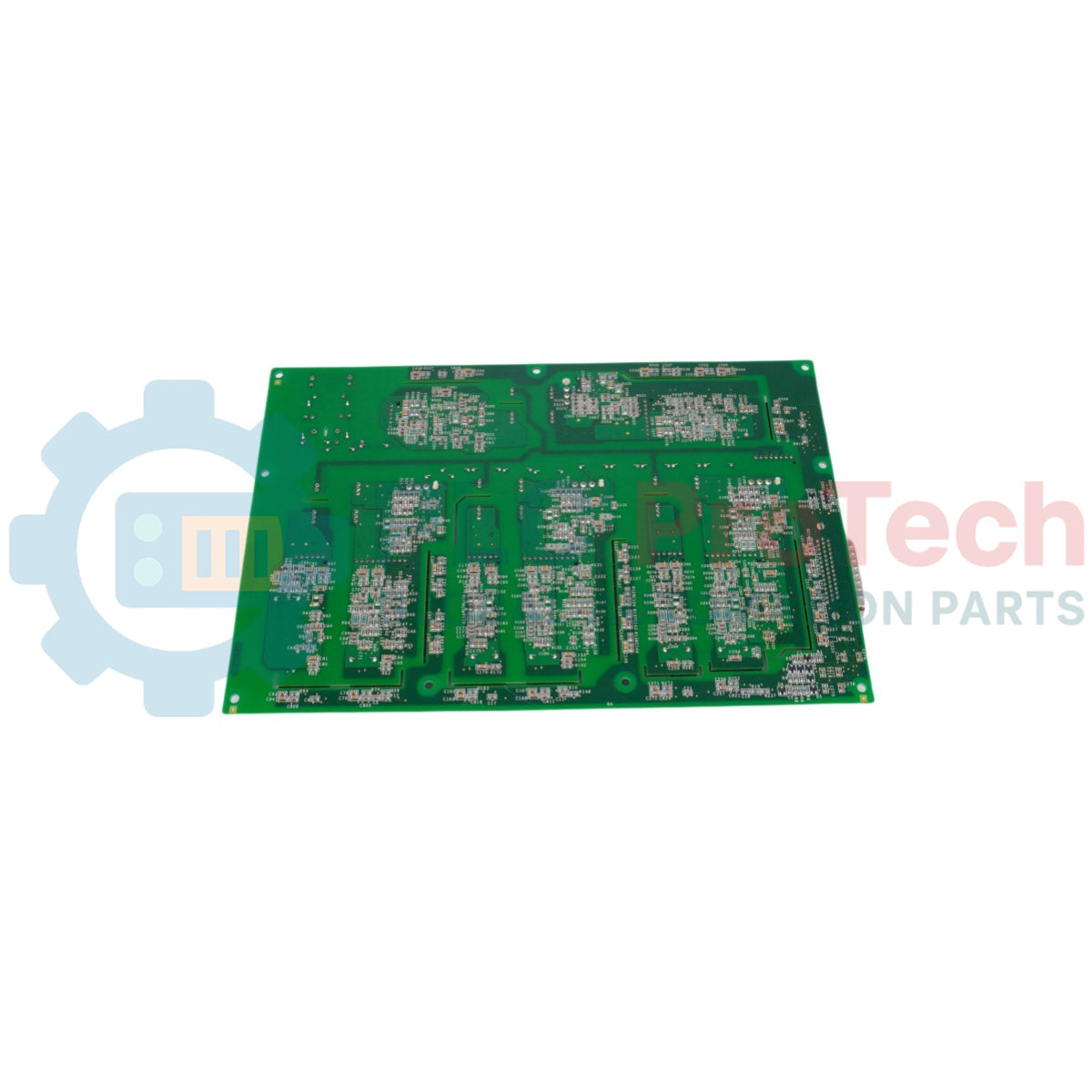

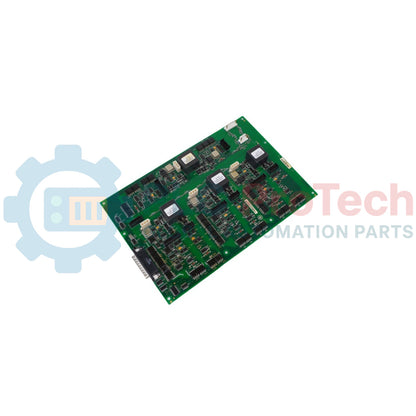

إن IS210AEDBH4A عبارة عن بطاقة واجهة جسر متخصصة صممتها شركة GE لمجموعة أنظمة التحكم Mark VIe. تعمل هذه اللوحة كجهاز واجهة جسر عالي الموثوقية، إذ توفر تكييفًا لوصلة الأجهزة ضمن إطار إدارة أنظمة توربينات الغاز والبخار. تتميز IS210AEDBH4A بمكونات مثبتة على سطحيها الأمامي والخلفي، بما في ذلك أكثر من 175 دائرة متكاملة، مثل الشرائح ذات الذاكرة للقراءة فقط والشرائح المتذبذبة. ولضمان أقصى قدر من العزل التشغيلي وموثوقية الإشارة، تشتمل اللوحة على أربعة محولات نبضية متخصصة من Bicron، مصممة لتلبية معايير مستوى العزل الأساسي (BIL) الصارمة. ويستخدم التجميع المادي تقنية إنشاء معيارية خاصة تتميز بنقاط تخطيط مثقوبة مسبقًا وفتحات عزل مخصصة مملوءة بوحدات متكاملة على امتدادها.
| المعلَمة | المواصفة |
|---|---|
| الشركة المصنعة الأصلية | GE (General Electric) |
| رقم الطراز | IS210AEDBH4A (المرجع البديل: IS210AEDBH4AGD) |
| السلسلة | نظام Mark VI / Mark VIe |
| نوع المنتج | بطاقة واجهة جسر |
| الشركة المصنعة للمحول | Bicron |
| علامة طراز المحول | B9178 |
| نوع المحول | محولات نبضية مغلفة بنمط التبديل |
| مستوى اختبار Hipot | 5 KVAC |
| نطاق تردد التبديل | 10KHz إلى 500 KHz |
| إجمالي الدوائر المتكاملة | أكثر من 175 (بما في ذلك الشرائح ذات الذاكرة للقراءة فقط والشرائح المتذبذبة) |
| المقاومات ذات الغشاء المعدني | 20 (على السطح الأمامي) |
| مواضع ثقوب اللوحة | 9 مواضع |
| القوابس | 4 قوابس (بواقع 3 مواضع لكل منها) |
| الموصل / مكوّن الواجهة | الوظيفة / الوصف الفني |
|---|---|
| موصل كابل قائم الزاوية | واجهة توصيل إشارات للخدمة الشاقة تحمل العلامة 574 9771-1 1301 |
| موصلات الرؤوس | رأسا توصيل يضمان 4 أو 6 مواضع، مقترنان بدبوسين رأسيين لكل منهما |
| موصلات الدبابيس الرأسية الذكرية | تسع واجهات رأسية ذكرية، يتراوح عدد دبابيسها بين 6 و10 دبابيس |
| القوابس ذات المواضع الثلاثة | أربعة قوابس منفصلة، يضم كل منها ثلاثة مواضع محاذاة فعالة |
Global Express Shipping
Returns & Warranty
الشركة المصنعة: General Electric
رقم المنتج: IS210AEDBH4A
Country of origin:الولايات المتحدة
نوع المنتج: لوحة واجهة الجسر
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 1850ج
Dimensions: 130 مم × 130 مم × 85 مم (الارتفاع × العرض × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا
إن IS210AEDBH4A عبارة عن بطاقة واجهة جسر متخصصة صممتها شركة GE لمجموعة أنظمة التحكم Mark VIe. تعمل هذه اللوحة كجهاز واجهة جسر عالي الموثوقية، إذ توفر تكييفًا لوصلة الأجهزة ضمن إطار إدارة أنظمة توربينات الغاز والبخار. تتميز IS210AEDBH4A بمكونات مثبتة على سطحيها الأمامي والخلفي، بما في ذلك أكثر من 175 دائرة متكاملة، مثل الشرائح ذات الذاكرة للقراءة فقط والشرائح المتذبذبة. ولضمان أقصى قدر من العزل التشغيلي وموثوقية الإشارة، تشتمل اللوحة على أربعة محولات نبضية متخصصة من Bicron، مصممة لتلبية معايير مستوى العزل الأساسي (BIL) الصارمة. ويستخدم التجميع المادي تقنية إنشاء معيارية خاصة تتميز بنقاط تخطيط مثقوبة مسبقًا وفتحات عزل مخصصة مملوءة بوحدات متكاملة على امتدادها.
| المعلَمة | المواصفة |
|---|---|
| الشركة المصنعة الأصلية | GE (General Electric) |
| رقم الطراز | IS210AEDBH4A (المرجع البديل: IS210AEDBH4AGD) |
| السلسلة | نظام Mark VI / Mark VIe |
| نوع المنتج | بطاقة واجهة جسر |
| الشركة المصنعة للمحول | Bicron |
| علامة طراز المحول | B9178 |
| نوع المحول | محولات نبضية مغلفة بنمط التبديل |
| مستوى اختبار Hipot | 5 KVAC |
| نطاق تردد التبديل | 10KHz إلى 500 KHz |
| إجمالي الدوائر المتكاملة | أكثر من 175 (بما في ذلك الشرائح ذات الذاكرة للقراءة فقط والشرائح المتذبذبة) |
| المقاومات ذات الغشاء المعدني | 20 (على السطح الأمامي) |
| مواضع ثقوب اللوحة | 9 مواضع |
| القوابس | 4 قوابس (بواقع 3 مواضع لكل منها) |
| الموصل / مكوّن الواجهة | الوظيفة / الوصف الفني |
|---|---|
| موصل كابل قائم الزاوية | واجهة توصيل إشارات للخدمة الشاقة تحمل العلامة 574 9771-1 1301 |
| موصلات الرؤوس | رأسا توصيل يضمان 4 أو 6 مواضع، مقترنان بدبوسين رأسيين لكل منهما |
| موصلات الدبابيس الرأسية الذكرية | تسع واجهات رأسية ذكرية، يتراوح عدد دبابيسها بين 6 و10 دبابيس |
| القوابس ذات المواضع الثلاثة | أربعة قوابس منفصلة، يضم كل منها ثلاثة مواضع محاذاة فعالة |
