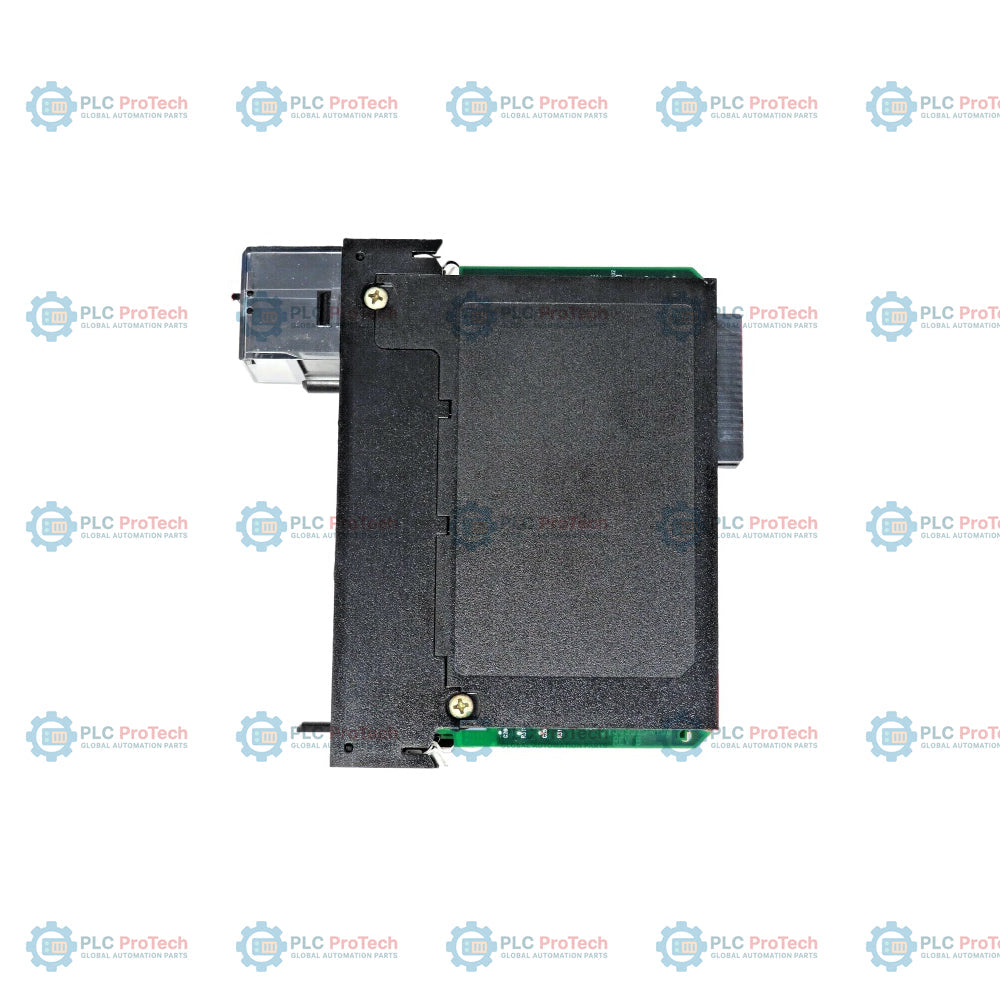

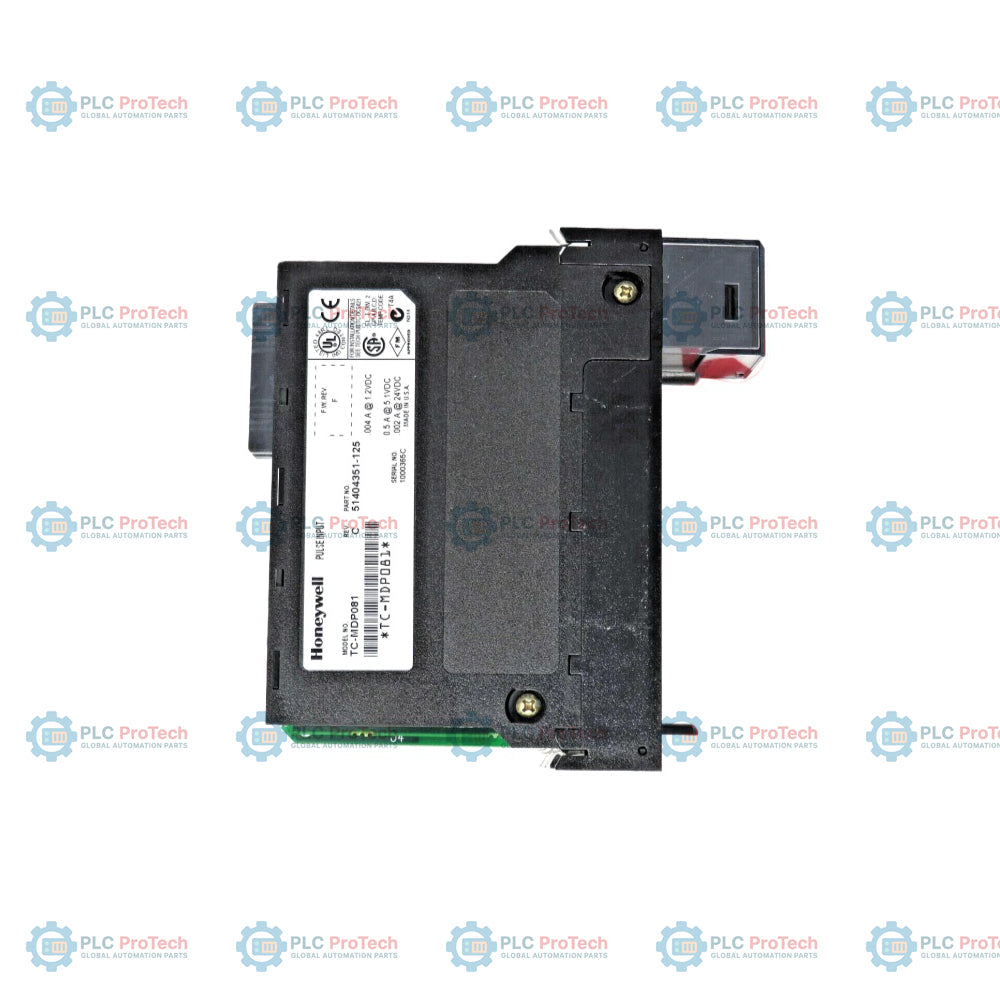

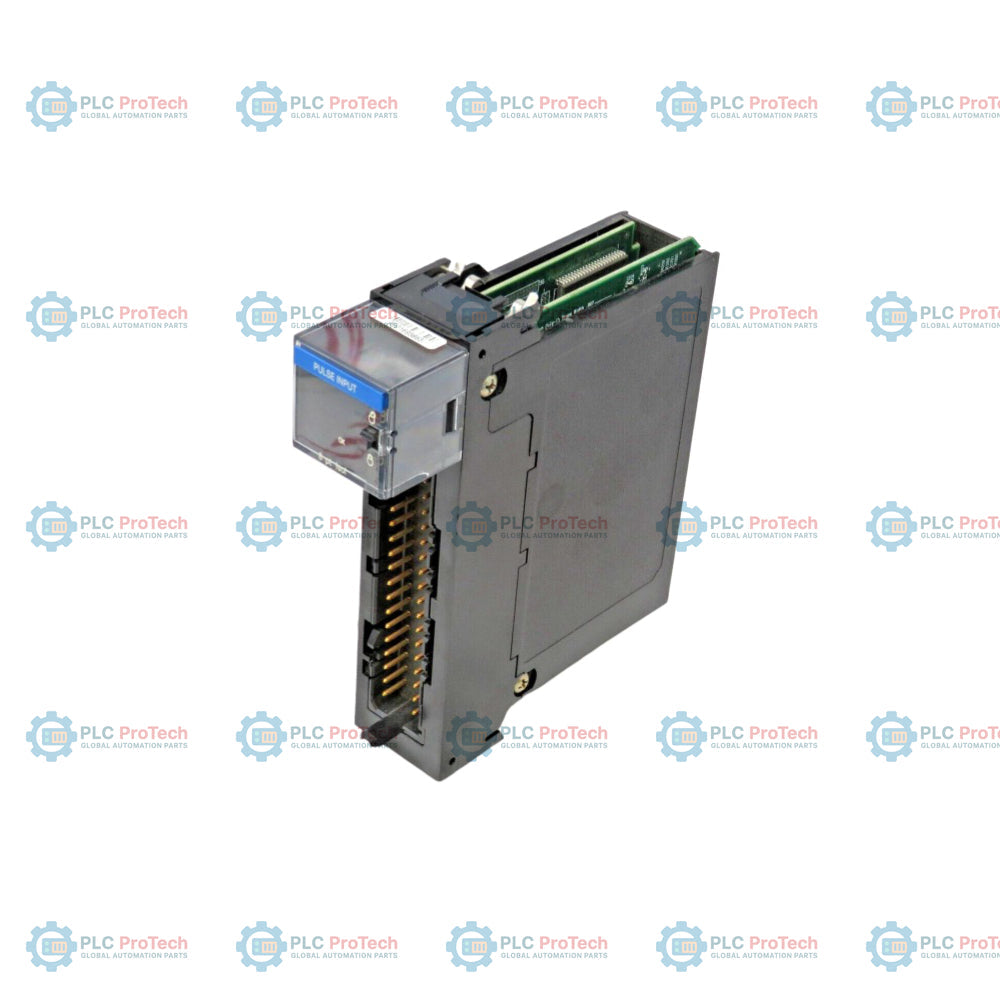

وحدة إدخال النبضات Honeywell Experion LS I/O TC-MDP081 51404351-125

SKU TC-MDP081 51404351-125

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Honeywell
رقم المنتج: TC-MDP081 51404351-125
Origin الولايات المتحدة
نوع المنتج: وحدات إدخال النبضات
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 0.35 kg
Dimensions: 6.9 سم × 14.1 سم × 14.5 سم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

Product Description

الوصف

إن Honeywell TC-MDP081 (رقم الجزء 51404351-125) عبارة عن وحدة إدخال نبضات ذات 8 قنوات ومخرجين، مصممة لمعالجة العدّادات عالية السرعة والتردد ضمن منصة التحكم Experion. وتعمل كوحدة مخصصة لمعالجة الإدخال/الإخراج، إذ تستقبل إشارات نبضات عائمة ومعزولة بصريًا لتوفير قياس دقيق للتردد وطول النبضة وعدد النبضات التراكمي. وتتصل Honeywell TC-MDP081 باللوحة الخلفية لوحدة التحكم وبنية الواجهة لربط الآلات الدوارة ومقاييس التدفق والمشفّرات وأجهزة القياس الميدانية الأخرى عالية التردد مباشرةً بهندسة التحكم Experion.

يتميز Honeywell TC-MDP081 بمرونة اختيار نطاق الإشارة، ويتعامل مع ترددات نبضات من 0 إلى 100 kHz عبر 8 قنوات إدخال. وتُخصص القنوات من 0 إلى 5 لتقييم التردد وطول النبضة، بينما تدمج القناتان 6 و7 مُراكمَي عتاد 32-بت إلى جانب مخارج تبديل منفصلة للتشغيل/الإيقاف، استنادًا إلى قيم العدد المستهدف. ويحمي العزل البصري المدمج إلكترونيات اللوحة الخلفية من الاضطرابات العابرة على جانب الحقل، ما يوفر أداءً موثوقًا في بيئات الأتمتة الصناعية المعقدة.

الميزات

الاستحواذ عالي السرعة على الإشارات: يعالج إشارات إدخال النبضات من 0 إلى 100 kHz عبر 8 قنوات إدخال مستقلة.
مخارج منفصلة مدمجة: يضم مخرجين معزولين بصريًا بقدرة 500 mA، مرتبطين مباشرةً بالقناتين 6 و7 للتبديل الآلي عند بلوغ العدد المستهدف.
عتبات نطاقَي الجهد المزدوجين: قابل للتهيئة لإشارات الإدخال ذات النطاق المنخفض (عتبة انتقال 3.25 V) أو النطاق المرتفع (عتبة انتقال 8.80 V).
اكتشاف الحواف القابل للتهيئة: إمكانية اختيار التشغيل برمجيًا عند الحافة الصاعدة (من إيقاف إلى تشغيل) أو الحافة الهابطة (من تشغيل إلى إيقاف) للنبضة لكل قناة.
أوضاع القنوات متعددة الوظائف: يدعم قيم التردد وطول النبضة (قياس المدة العالية أو المنخفضة أو الدورية) وعدّ النبضات التراكمي 32-بت.
العزل الكهربائي: يوفر عزلًا بجهد 1500 VDC بين كتل التوصيل الطرفية الميدانية واللوحة الخلفية للنظام، إضافةً إلى العزل بين القنوات.

التطبيقات

قياس التدفق: قراءة سلاسل النبضات عالية التردد من مقاييس تدفق التوربينات والإزاحة الموجبة وكوريوليس.
مراقبة سرعة التوربينات والمحركات: الاستحواذ المباشر على التردد لقياس السرعة الدورانية للمحركات والتوربينات ووحدات القيادة.
التجميع والعدّ التراكمي: تجميع النبضات والتبديل المنفصل عند بلوغ الهدف لأنظمة توزيع السوائل أو المواد الصلبة على دفعات بدقة.
تتبّع الموضع والمسافة: توصيل مخارج المشفّرات الخطية أو الدوّارة لتتبّع الإزاحة الميكانيكية والعدّ التراكمي.

المواصفات الفنية

المعلمة	المواصفات
عام
الشركة المصنّعة	Honeywell
رقم الطراز	TC-MDP081
رقم الجزء	51404351-125
نوع الوحدة	وحدة إدخال النبضات
كتلة التوصيل الطرفية المناسبة	TC-TBCH (كتلة توصيل ذات 36 موضعًا)
أقصى تبديد للطاقة	7.0 W
استهلاك تيار لوحة التوصيل الخلفية (24 VDC)	0.002 A
استهلاك تيار لوحة التوصيل الخلفية (5 VDC)	0.500 A
استهلاك تيار لوحة التوصيل الخلفية (1.2 VDC)	0.004 A
جهد العزل (بين الطرف ولوحة التوصيل الخلفية)	1500 VDC
جهد العزل (بين القنوات)	1500 VDC
مواصفات الإدخال
عدد قنوات الإدخال	8
نوع عزل الإدخال	عائم؛ معزول بصريًا
نطاق التردد	من 0 إلى 100 kHz
نطاق الجهد	من 0 إلى 30 VDC
نطاقات العتبة القابلة للاختيار	النطاق العالي: الانتقال عند 8.80 V تقريبًا النطاق المنخفض: الانتقال عند 3.25 V تقريبًا
تباطؤ جهد الإدخال	النطاق العالي: 1.1 V تقريبًا (12.5% نموذجيًا) النطاق المنخفض: 0.90 V تقريبًا (27% نموذجيًا)
أقصى تيار إدخال	12.5 mA
تيار الإدخال النموذجي	النطاق المنخفض: 2 mA النطاق العالي: 6 mA
اختيار الحافة	انتقال من التشغيل إلى الإيقاف استنادًا إلى الحافة الصاعدة أو الهابطة
سعة العداد	32 بت
وظائف القنوات من 0 إلى 5	التردد وطول النبضة (قابل للاختيار: عالٍ أو منخفض أو دورة)
وظائف القناتين 6 و7	القيمة التراكمية والتردد والقيم المستهدفة
مواصفات الخرج
عدد قنوات الخرج	2 (مرتبطتان بالقناتين 6 و7)
نوع عزل الخرج	معزول بصريًا
تصنيف التيار	500 mA
تشغيل الخرج	تنتقل المفاتيح من إيقاف التشغيل إلى التشغيل عندما تصل القناة إلى القيمة المستهدفة التي يحددها المستخدم

إرشادات التركيب

التحقق من الطراز والقطعة: تأكد من أن الوحدة الفعلية تطابق رقم الطراز TC-MDP081 ورقم القطعة 51404351-125 قبل إدخالها.
فصل طاقة الهيكل: أوقف طاقة الرف أو اتبع بروتوكولات التبديل أثناء التشغيل المناسبة وفقًا لإرشادات نظام Experion لديك قبل إدخال الوحدة في الهيكل.
توصيلات كتلة التوصيل: صِل الإشارات الميدانية الخارجية بكتلة التوصيل TC-TBCH ذات 36 موضعًا. تأكد من توافق أقطاب الإشارة وخطوط تأريض الحماية مع معايير الموقع للحد من الضوضاء.
مطابقة نطاق الجهد: تحقق من أن جهود إشارات المستشعرات الميدانية تتوافق مع إمكانات الوحدة ضمن النطاق المنخفض (عتبة تقارب 3.25 V) أو النطاق العالي (عتبة تقارب 8.80 V).
التحقق من حمل الخرج: تأكد من أن الأحمال الخارجية المتصلة بقناتي الخرج لا تتجاوز تصنيف التيار البالغ 500 mA.

توصيات التهيئة

تعيين القنوات: في بيئة Control Builder، عيّن القنوات الفردية (0–5 للتردد/طول النبضة، و6–7 للعد التراكمي).
تهيئة الحافة والنطاق: اضبط حافة التشغيل (الصاعدة أو الهابطة) وعتبة جهد الإدخال (عالٍ أو منخفض) بناءً على مواصفات مولد النبضات الميداني.
وضع قياس النبضات: للقنوات من 0 إلى 5، اختر ما إذا كان طول النبضة سيُقيّم أثناء الحالة العالية أو المنخفضة أو الدورة الكاملة.
إعداد القيمة المستهدفة: للقناتين 6 و7، حدّد قيم العد المستهدفة ذات 32 بت التي تُفعّل مخارج 500 mA المنفصلة المقابلة.
نسخ احتياطي للمعلمات: احفظ ملف تهيئة النظام وصدّره بعد إعداد المعلمات للحفاظ على نسخة احتياطية كاملة للبرنامج قبل التشغيل الأولي.

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

What is the primary function of the Honeywell TC-MDP081 51404351-125 module?

The Honeywell TC-MDP081 51404351-125 is an 8-channel pulse input and 2-channel output module designed for high-speed pulse acquisition up to 100 kHz in Experion systems. It processes frequency, pulse length, and accumulated counts from flow meters, encoders, and tachometers.

Which terminal block is compatible with the Honeywell TC-MDP081?

The Honeywell TC-MDP081 utilizes the TC-TBCH 36-position terminal block for making field wiring connections to pulse input devices and discrete output control lines.

How do the output channels operate on the Honeywell TC-MDP081 51404351-125?

The Honeywell TC-MDP081 features 2 optically isolated 500 mA outputs tied specifically to channels 6 and 7. When the 32-bit pulse accumulator on channel 6 or 7 reaches a user-configured target value, the associated output automatically transitions from OFF to ON.

What input voltage ranges are supported by the Honeywell TC-MDP081?

The Honeywell TC-MDP081 accepts input voltages from 0 to 30 VDC, configurable between a Low Range with a transition threshold near 3.25 V and a High Range with a transition threshold near 8.80 V.
