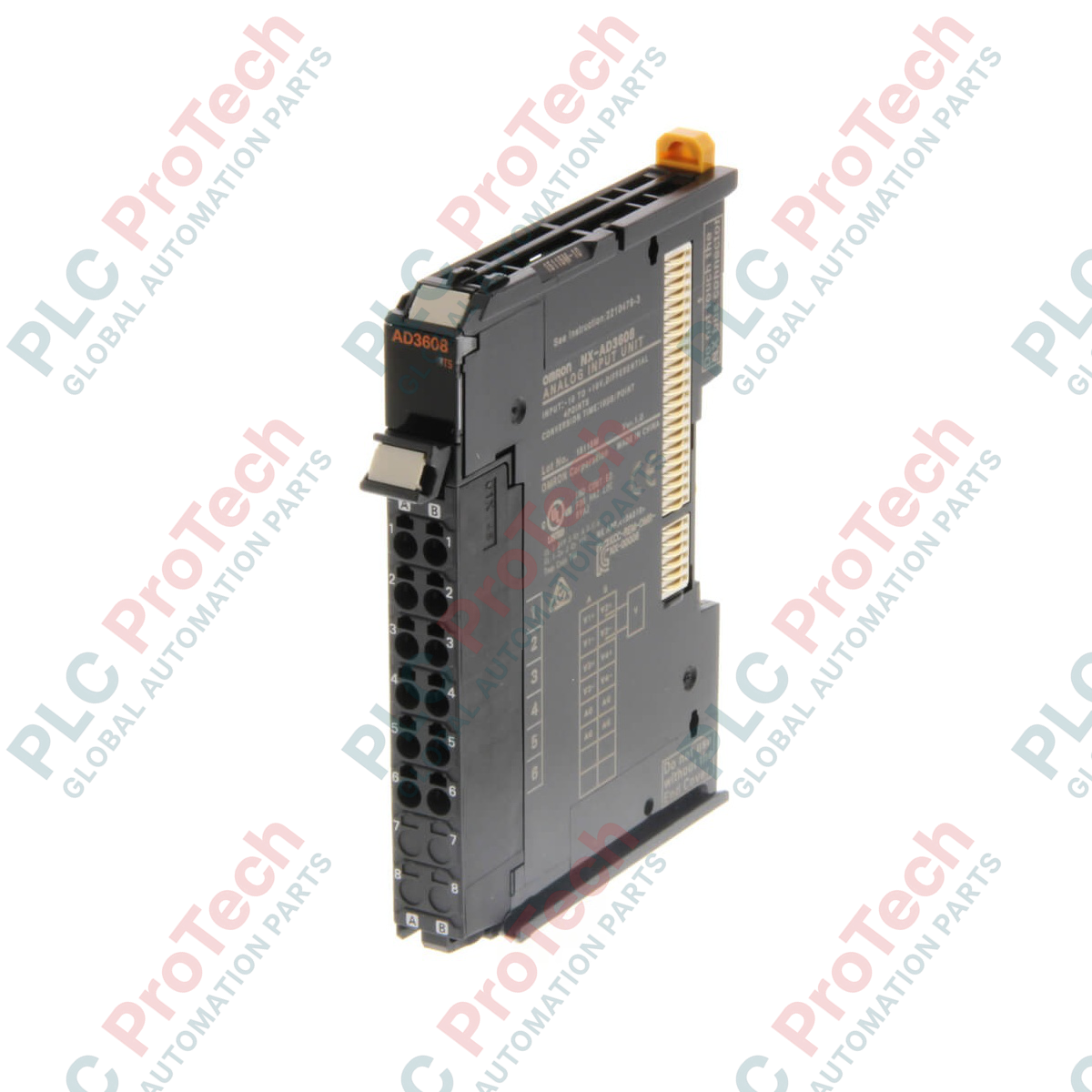

لاكتساب بيانات الجهد بسرعة ودقة ضمن بنيات أتمتة Sysmac، توفر Omron NX-AD3608 أربع قنوات من مداخل تناظرية تفاضلية عالية الدقة. تتكامل هذه الوحدة بسلاسة مع نظام الإدخال/الإخراج من سلسلة NX، وتوفر دقة استثنائية تبلغ 1/30000 وسرعة تحويل فائقة تبلغ 10 ميكروثوانٍ لكل نقطة. صُممت لمعالجة إشارات الجهد من -10 إلى +10 فولت تيار مستمر، وتدعم وضعي التحديث المتزامن للإدخال/الإخراج والتحديث الحر للتشغيل، مما يضمن مزامنة دقيقة مع وحدة CPU المضيفة أو وحدة ربط EtherCAT. وتتحقق التوصيلات الميدانية الآمنة المقاومة للاهتزاز من خلال كتلة أطراف Push-In Plus المدمجة ذات 12 طرفًا، والتي لا تتطلب براغي.
| الشركة المصنّعة | Omron |
| رقم الطراز/الصنف | NX-AD3608 |
| السلسلة | إدخال/إخراج سلسلة NX |
| نوع الإدخال | جهد تناظري |
| عدد النقاط | 4 نقاط |
| نطاق الإدخال | من -10 إلى +10 فولت تيار مستمر |
| الدقة | 1/30000 |
| زمن التحويل | 10 ميكروثانية/نقطة |
| طريقة الإدخال | تفاضلي |
| ممانعة الإدخال | 1 ميجا أوم كحد أدنى |
| نطاق تحويل الإدخال | من -5% إلى 105% (من النطاق الكامل) |
| الحد الأقصى المطلق للتصنيف | ±15 فولت |
| الدقة الإجمالية (عند 25 درجة مئوية) | ±0.1% (من النطاق الكامل) |
| الدقة الإجمالية (من 0 إلى 55 درجة مئوية) | ±0.2% (من النطاق الكامل) |
| طريقة تحديث الإدخال/الإخراج | تحديث متزامن للإدخال/الإخراج وتحديث التشغيل الحر |
| طريقة العزل | بين الإدخال وناقل NX: الطاقة = محول؛ الإشارة = عازل رقمي (لا يوجد عزل بين قنوات الإدخال) |
| مقاومة العزل | 20 ميجا أوم كحد أدنى بين الدوائر المعزولة (عند 100 فولت تيار مستمر) |
| قوة العزل الكهربائي | 510 فولت تيار متردد بين الدوائر المعزولة لمدة دقيقة واحدة (تيار تسرب بحد أقصى 5 مللي أمبير) |
| استهلاك طاقة وحدة NX | 1.45 واط كحد أقصى (عند التوصيل بوحدة CPU أو CCU)؛ 1.10 واط كحد أقصى (عند التوصيل بوحدة الربط) |
| الأطراف الخارجية | كتلة أطراف تثبيت بدون براغٍ (12 طرفًا) |
| الأبعاد (W × الارتفاع × العمق) | 12 مم × 100 مم × 71 مم |
| الوزن الصافي | 0.07 كجم |
| وزن الشحن (محسوب) | 1.0 كجم |
| الطرف | اسم الإشارة | الطرف | اسم الإشارة |
|---|---|---|---|
| A1 | V1+ (جهد الدخل 1 +) | B1 | V3+ (جهد الدخل 3 +) |
| A2 | V1- (جهد الدخل 1 -) | B2 | V3- (جهد الدخل 3 -) |
| A3 | V2+ (جهد الدخل 2 +) | B3 | V4+ (جهد الدخل 4 +) |
| A4 | V2- (جهد الدخل 2 -) | B4 | V4- (جهد الدخل 4 -) |
| A5 | NC (غير متصل) | B5 | NC (غير متصل) |
| A6 | NC (غير متصل) | B6 | NC (غير متصل) |
تُعد NX-AD3608 جزءًا من منظومة Omron Sysmac. عند التخطيط لعمليات الترحيل أو الإضافات، تأكد من أن وحدة CPU من سلسلة NX1P2 أو NX102 أو NJ تعمل ببرنامج ثابت متوافق يدعم الإدخال/الإخراج المتزامن عالي السرعة. لاحظ أن التحديث المتزامن لا يعمل إلا عند تركيب هذه الوحدة بجوار وحدة CPU أو مقارن EtherCAT (مثل NX-ECC203) يدعم افتراضيًا الساعات الموزعة (DC).
نظرًا إلى أن هذه الوحدة تستخدم تصميم دخل تفاضليًا من دون عزل بين القنوات، يجب أن تبقى جميع توصيلات الأطراف السالبة (V1- إلى V4-) ضمن نطاق جهد النمط المشترك. إذا وُجد فرق جهد كبير بين نقاط تأريض مصادر الإشارة، فسيتدفق تيار حلقة تأريض، مما يسبب أخطاء قياس شديدة أو تعطلًا نهائيًا للأجهزة. تأكد من أن مصادر الإشارة عائمة تمامًا أو موصولة بنقطة مرجعية مشتركة واحدة قبل إدخالها إلى الوحدة.
لحماية الدقة العالية الحساسة البالغة 1/30000، استخدم دائمًا كابلات زوجية ملتوية ومحمية عالية الجودة (STP) لجميع الخطوط التناظرية. وصّل واقيات الكابلات بالأرضي عند نقطة واحدة على قضيب التأريض الوظيفي في لوحة التحكم. ولتحقيق أقصى حصانة ضد التشويش، مرّر كابلات الإشارة التناظرية في قناة أسلاك مخصصة ومعزولة عن خطوط القدرة ثلاثية الطور وكابلات خرج مغير التردد (VFD).
تحذير بالغ الأهمية
افصل جميع مصادر الطاقة عن وحدة NX ووحدة CPU وأي خطوط طاقة خارجية للإدخال/الإخراج قبل تركيب الوحدة أو إزالتها أو توصيل أسلاكها. قد يؤدي عدم فصل الطاقة عن التجميعة بالكامل إلى تلف فوري للمعدات أو سلوك غير متوقع للنظام أثناء التشغيل الأولي.
ثبّت NX-AD3608 على سكة DIN بتحريك خطاف التوجيه في الوحدة بإحكام إلى موضعه حتى تسمع نقرة واضحة تشير إلى تعشيق قفل الانزلاق.
ادفع كتلة الأطراف بشكل مستقيم على مقدمة الوحدة حتى تثبت بإحكام في موضعها. تحقّق من المحاذاة الميكانيكية للمفاتيح.
جهّز السلك المصمت أو السلك المجدول المزود بطرف كبسي، ثم أدخله بشكل مستقيم في فتحة الطرف. لا يلزم استخدام مفك براغي للتشغيل القياسي لطرف Push-In Plus.
تحقّق من حالة الاتصال باستخدام برنامج Sysmac Studio، مع مراقبة حالة مؤشر LED TS. يشير الضوء الأخضر الثابت إلى اتصال طبيعي وسلامة الوحدة.
