تولیدکننده: ProSoft
شماره محصول: MV156-MCMR
کشور سازنده:ایالات متحده آمریکا
نوع محصول: ماژولهای ارتباطی Modbus
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 1500g
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

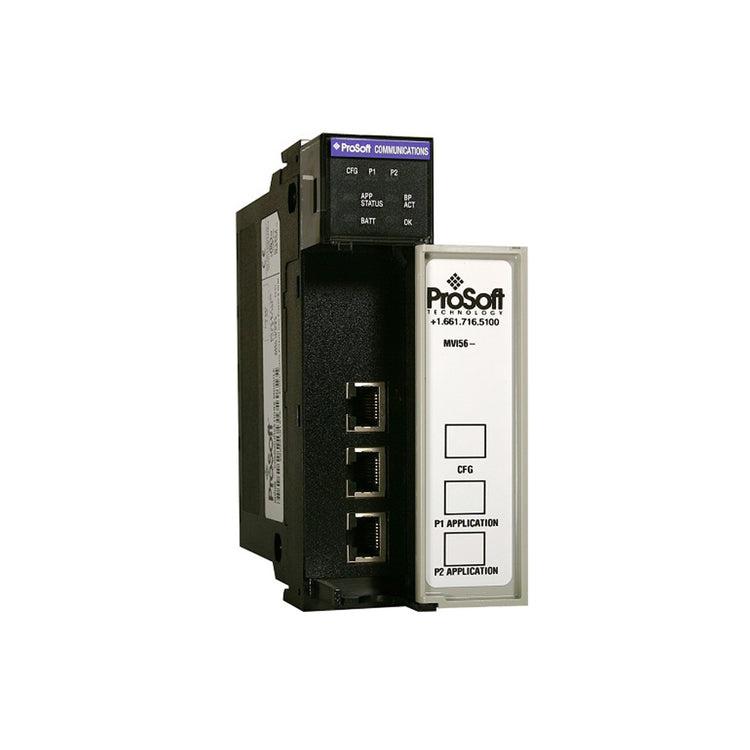

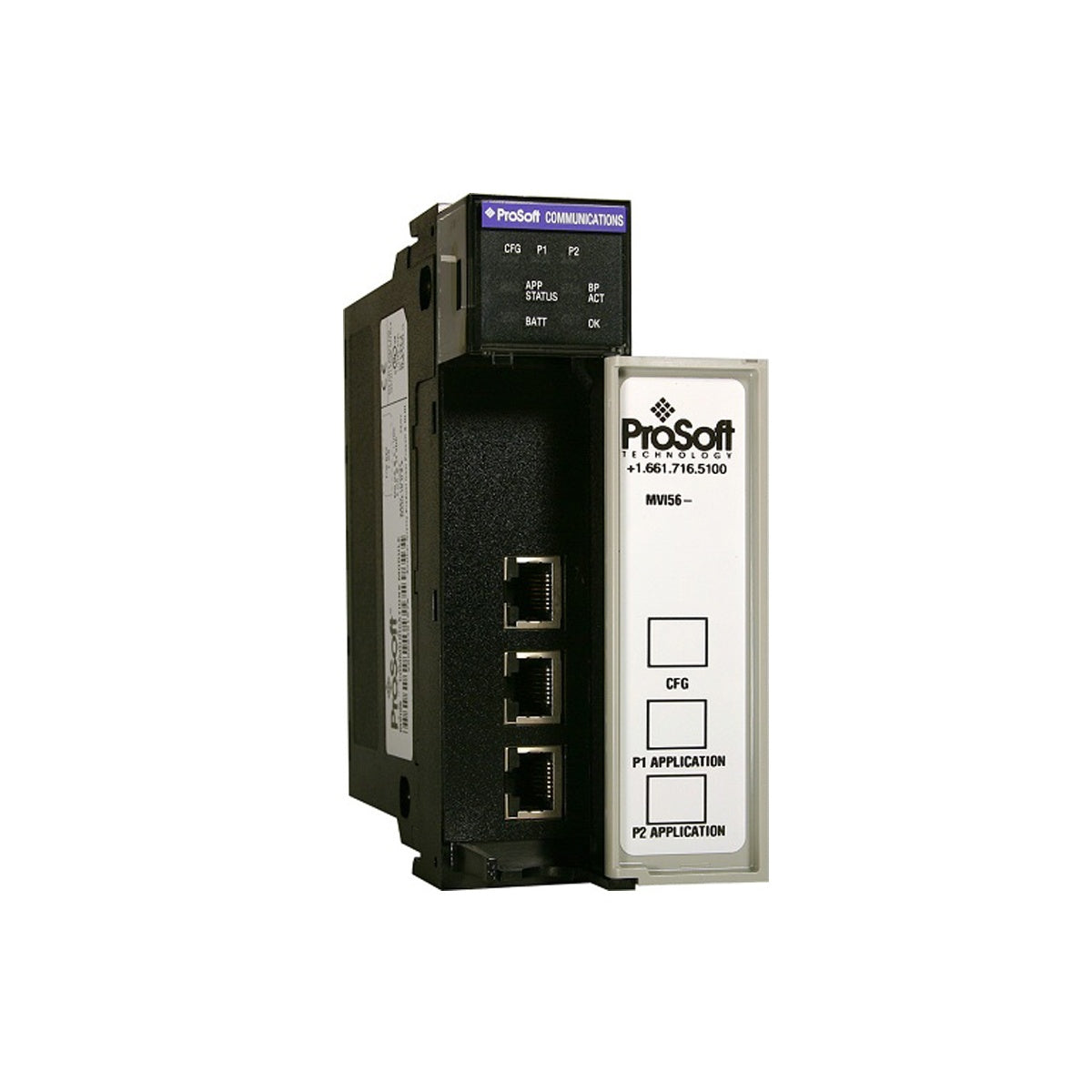

ماژول ProSoft MV156-MCMR با اتصال مستقیم به بکپلین سیستم، بهعنوان یک رابط ارتباطی بسیار یکپارچه مستر/اسلیو Modbus عمل میکند. این ماژول امکان ارتباط سریال با دستگاههای مختلف کنترل صنعتی را فراهم میکند و میتواند در پورتهای سریال مستقل، بهعنوان مستر یا اسلیو عمل کند. ProSoft MV156-MCMR که برای بهینهسازی پهنایباند در شبکههای کنترل توزیعشده طراحی شده است، ساختار انتقال بلوک داده کاهشیافتهای را پیادهسازی میکند که برای پیکربندیهای I/O دوردست یا شبکههای دارای توان عملیاتی محدود ایدهآل است. این ماژول انتقال داده، مقیاسبندی محاسبات ممیز شناور و بررسی خطا را مستقیماً در واحد پردازشی داخلی خود مدیریت میکند و سربار پردازشی کنترلر میزبان را به حداقل میرساند.
| پارامتر مشخصات | مقدار / جزئیات |
|---|---|
| سازنده | ProSoft Technology |
| شماره مدل | MV156-MCMR |
| مصرف جریان بکپلین | ۸۰۰ میلیآمپر در ۵ ولت DC، ۳ میلیآمپر در ۲۴ ولت DC |
| دمای عملیاتی | ۰ تا ۶۰ درجه سانتیگراد (۳۲ تا ۱۴۰ درجه فارنهایت) |
| دمای نگهداری | ۴۰- تا ۸۵ درجه سانتیگراد (۴۰- تا ۱۸۵ درجه فارنهایت) |
| رطوبت نسبی | ۵٪ تا ۹۵٪ (بدون میعان) |
| ردهبندی ارتعاش | ۵ g از ۱۰ هرتز تا ۱۵۰ هرتز |
| شوک عملیاتی | ۳۰ g در حالت عملیاتی، ۵۰ g در حالت غیرعملیاتی |
| نرخهای بود پشتیبانیشده | ۱۱۰ تا ۱۱۵٬۲۰۰ بود |
| بیتهای داده | ۷ یا ۸ بیت |
| انتخاب توازن | هیچکدام، فرد، زوج |
| بیتهای توقف | ۱ یا ۲ |
| تأخیرهای زمانبندی RTS | ۰ تا ۶۵۵۳۵ میلیثانیه |
| وزن حمل (محاسبهشده) | ۱٫۵ کیلوگرم (۳٫۳ پوند) |
MV156-MCMR از نظر عملکردی برای جایگزینی ماژولهای استاندارد با بلوکهای بزرگ در معماریهایی بهینه شده است که پهنایباند حافظه بکپلین در آنها بسیار محدود است. درحالیکه MVI56-MCM سنتی از بلوکهای انتقال بزرگتری استفاده میکند، گونه MCMR برای سازگاری با فریمهای فشرده شبکه به طراحی بلوکی کوچکتر و قابلتنظیم متکی است. اطمینان حاصل کنید که بلوکهای پیکربندی نگاشتشده در چیدمان بلوک منطق نردبانی شما برای تطابق با اندازه بلوکهای MCMR تنظیم شده باشند تا از خطاهای پردازشی هنگام بهسازی سیستم جلوگیری شود.
هنگام کار با نرخهای بالای بود (برای مثال ۱۱۵٬۲۰۰ بود) یا تحت بارگذاری سنگین بستهها، باید اتلاف حرارتی داخل تابلوهای کنترل محصور را در نظر گرفت. اطمینان حاصل کنید که شکافهای مجاور، همرفت طبیعی کافی را فراهم میکنند. همچنین هنگام استفاده از حالتهای ممیز شناور Enron/Daniel، بررسی ترتیب جابهجایی بایتها برای جلوگیری از کوتاهشدن داده یا ناهماهنگی همترازی بین ساختار حافظه کنترلر و دستگاه فیلد خارجی ضروری است.
در حلقههای ارتباطی زنجیرهای RS-485، باید یک مقاومت ترمینیشن ۱۲۰ اهمی بین ترمینالهای TX/RX+ و TX/RX- واحدهای فیزیکی انتهایی خط متصل شود. برای کاهش تداخل الکترومغناطیسی و مشکلات نویز شیلد، شیلد کابل ارتباطی باید دقیقاً در یک نقطه فیزیکی از حلقه شبکه اتصال زمین شود—ترجیحاً در نقطه ترمینیشن رک کنترلر.
پیش از نصب، تنظیم یا خارجکردن ماژول ارتباطی، تمام توان الکتریکی شاسی سیستم را ایزوله کرده و کاملاً قطع کنید. انجام تعویض گرم یا کار با قطعات برقدار میتواند باعث آسیب شدید فیزیکی به بکپلین، برقگرفتگی و اختلالات ارتباطی در گرههای فعال باقیمانده شود.
