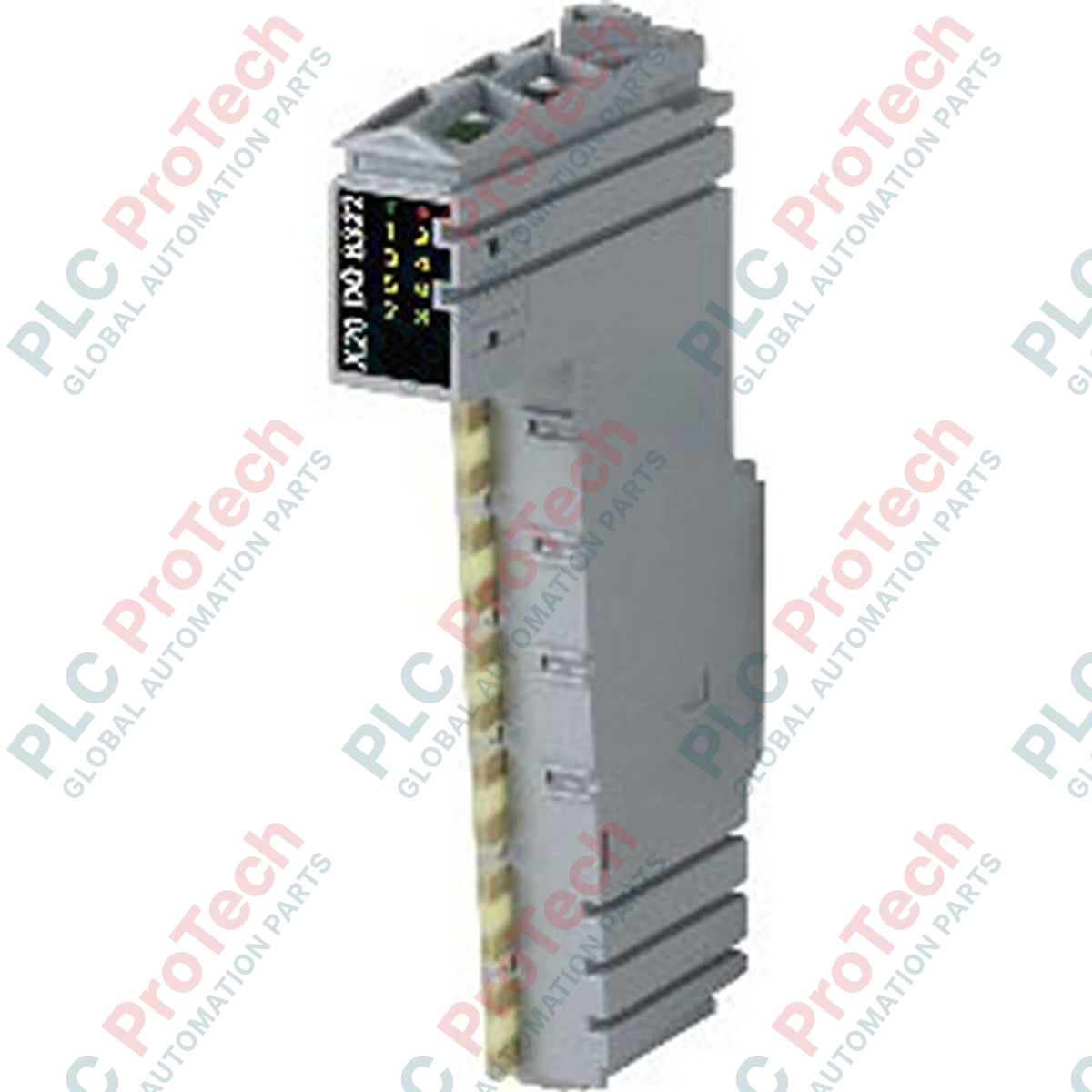

ماژول خروجی دیجیتال سری X20 مدل BR X20DO8322

مروری بر محصول

‏ X20DO8322 (X20DO8322) یک راهکار خروجی دیجیتال با چگالی بالا در مجموعه ماژولار  B&R X20 System است. این ماژول با ۸ خروجی یکپارچه، برای کنترل عملگرها، شیرهای سلونوئیدی و رله‌ها در محیط‌های صنعتی دشوار مانند مونتاژ خودرو، بسته‌بندی دارویی و تأسیسات تصفیه آب طراحی شده است.   X20DO8322 با عملکرد در  24 VDC و جریان تأمین‌کننده  0.5 A برای هر کانال، رابطی قابل‌اعتماد میان منطق کنترلر و تجهیزات سطح میدان فراهم می‌کند. طراحی اتصال 1-wire فضای تابلو را بهینه می‌کند، در حالی که معماری ماژولار «اسلایسی» امکان توسعه و تعمیرونگهداری سریع را فراهم می‌سازد و در نتیجه هزینه کل مالکیت (TCO) و زمان احتمالی ازکارافتادگی سیستم را کاهش می‌دهد.

معماری سخت‌افزار و منطق کانال

 X20DO8322 از منطق خروجی تأمین‌کننده (PNP) استفاده می‌کند؛ یعنی ماژول پتانسیل مثبت 24 VDC را به بار سوئیچ می‌کند. این روش، استاندارد صنعتی برای ایمنی و عیب‌یابی در بازارهای اروپا و سراسر جهان است.

• اتصال 1-Wire: این ماژول به‌طور ویژه برای اتصالات 1-wire طراحی شده است؛ در این نوع اتصال، زمین مشترک به‌صورت خارجی یا از طریق یک پایه باس تخصصی مدیریت می‌شود و امکان دستیابی به فرم‌فاکتور باریک 12.5 mm را فراهم می‌کند.

• سازگاری میان‌افزار: یکپارچگی سیستم از  Firmware Version V1.00 تضمین می‌شود و دسترس‌پذیری بلندمدت و عملکرد پایدار را در محیط‌های قدیمی و جدید B&R فراهم می‌سازد.

• چگالی توان: مدیریت ۸ کانال با جریان 0.5 A برای هر کانال در یک شکاف ماژول دیجیتال، توازن بسیار خوبی میان چگالی I/O و دفع حرارت ایجاد می‌کند.

مشخصات فنی

سؤالات متداول فنی

مزایای نوع خروجی «تأمین‌کننده» (PNP) در X20DO8322 چیست؟

نوع «تأمین‌کننده» در  X20DO8322 به‌دلیل ایمنی صنعتی ترجیح داده می‌شود، زیرا اگر سیم با بدنه ماشین (زمین) اتصال کوتاه کند، خروجی صرفاً خاموش باقی می‌ماند. در سیستم‌های «گیرنده» (NPN)، خطای اتصال به زمین می‌تواند به‌طور ناخواسته عملگر را فعال کند و باعث حرکت خطرناک ماشین شود.

اتصال 1-wire چه تأثیری بر زمان و نیروی سیم‌کشی دارد؟

طراحی 1-wire تعداد نقاط ترمینال داخل بلوک X20 را به‌طور چشمگیری کاهش می‌دهد. از آنجا که ماژول برای هر خروجی فقط به سیم سیگنال نیاز دارد، مهندسان می‌توانند از ترمینال‌بلوک با چگالی بالا استفاده کنند و در مقایسه با ماژول‌های سنتی 3-wire، فضای فیزیکی ایستگاه PLC را تا ۵۰٪ کاهش دهند.

آیا می‌توانم چند خروجی را به‌صورت موازی برای راه‌اندازی بار بزرگ‌تر استفاده کنم؟

به‌طور کلی، موازی‌کردن خروجی‌های  X20DO8322 برای راه‌اندازی یک بار با جریان بیشتر از 0.5 A توصیه نمی‌شود، مگر اینکه زمان‌های سوئیچینگ از طریق نرم‌افزار کاملاً همگام شده باشند. برای بارهای بیشتر از 0.5 A، بهترین روش استفاده از رله واسط یا یک ماژول X20 اختصاصی با جریان بالا است.

راهنمای مهندسی و نصب در محل

• محافظت در برابر اضافه‌بار: اگرچه مجموعه X20 دارای محافظت داخلی است، همیشه اطمینان حاصل کنید که بارهای القایی، مانند شیرهای سلونوئیدی بزرگ، به دیودهای هرزگرد یا سرکوبگرهای خارجی مجهز باشند. این کار از ایجاد جهش‌های نیروی محرکه الکتریکی معکوس و فرسوده‌شدن زودهنگام ترانزیستورهای خروجی  X20DO8322 جلوگیری می‌کند.

• انتخاب ترمینال‌بلوک: اطمینان حاصل کنید که از ترمینال‌بلوک صحیح X20، مانند X20TB12، برای پیکربندی‌های 1-wire استفاده می‌کنید. بررسی کنید که همه اهرم‌های قفل درگیر باشند تا اتصال در برابر ارتعاش مقاوم بماند، به‌ویژه در کاربردهایی که شامل ماشین‌آلات دوار هستند.

• مدیریت حرارتی: هنگامی که هر ۸ کانال به‌طور هم‌زمان با بار کامل  0.5 A فعال هستند، ماژول گرمای موضعی ایجاد می‌کند. اطمینان حاصل کنید که تابلو از همرفت کافی برخوردار است. اگر دمای محیط از  45 Celsius بیشتر شد، برای افزایش عمر قطعات، نصب فاصله‌گذارهای 12.5 mm بین ماژول‌های پربار را در نظر بگیرید.

مزایای مهندسی

 X20DO8322 به‌دلیل تأخیر انتشار کم و قابلیت کار با فرکانس سوئیچینگ بالا، در کنترل دقیق عملکرد بسیار خوبی دارد. وزن حمل  2.0 kg که بازتاب‌دهنده استانداردهای بسته‌بندی حجیم است، استحکام محفظه صنعتی B&R را نشان می‌دهد. یکپارچه‌سازی بومی آن با  B&R Automation Studio امکان عیب‌یابی پیشرفته، مانند تشخیص اتصال کوتاه و پایش بار باز، را فراهم می‌کند؛ قابلیت‌هایی که برای راهبردهای نگهداری پیش‌بینانه در Industry 4.0 ضروری هستند.
