ABB

Module de synchronisation des événements ABB IMSET01 Harmony

SKU INTKM01

En stock
  • Garantie 12 mois
  • Retours gratuits sous 30 jours
  • Fabricant : ABB
  • N° de produit : INTKM01
  • Origine Inde
  • Type de produit : Module maître de gestion du temps
  • Code-barres : 8538908180
  • Paiement : Virement bancaire, Western Union
  • Poids : 0.5 kg
  • Dimensions : 3,5 cm x 17,8 cm x 29,8 cm (W x H x P)
  • Port d'expédition : Xiamen
  • Garantie : 12 mois

Tags

Quantité

Description du produit

Description

L’ABB Bailey INTKM01 est un module maître de synchronisation horaire INFI 90 conçu pour la synchronisation horaire des systèmes Sequence of Events.

Le module fournit la référence horaire maître pour l’architecture SOE. Il distribue les informations horaires synchronisées aux modules de synchronisation horaire connectés et échange les données de temps absolu via le bus d’extension des E/S.

L’INTKM01 utilise trois connecteurs de bord de carte identifiés P1, P2 et P3. P1 fournit l’alimentation du module et reçoit l’interruption en cas de panne d’alimentation. P2 relie le module au bus d’extension des E/S. P3 gère les signaux de synchronisation horaire et reçoit les informations de synchronisation IRIG-B de l’unité de terminaison NTST01.

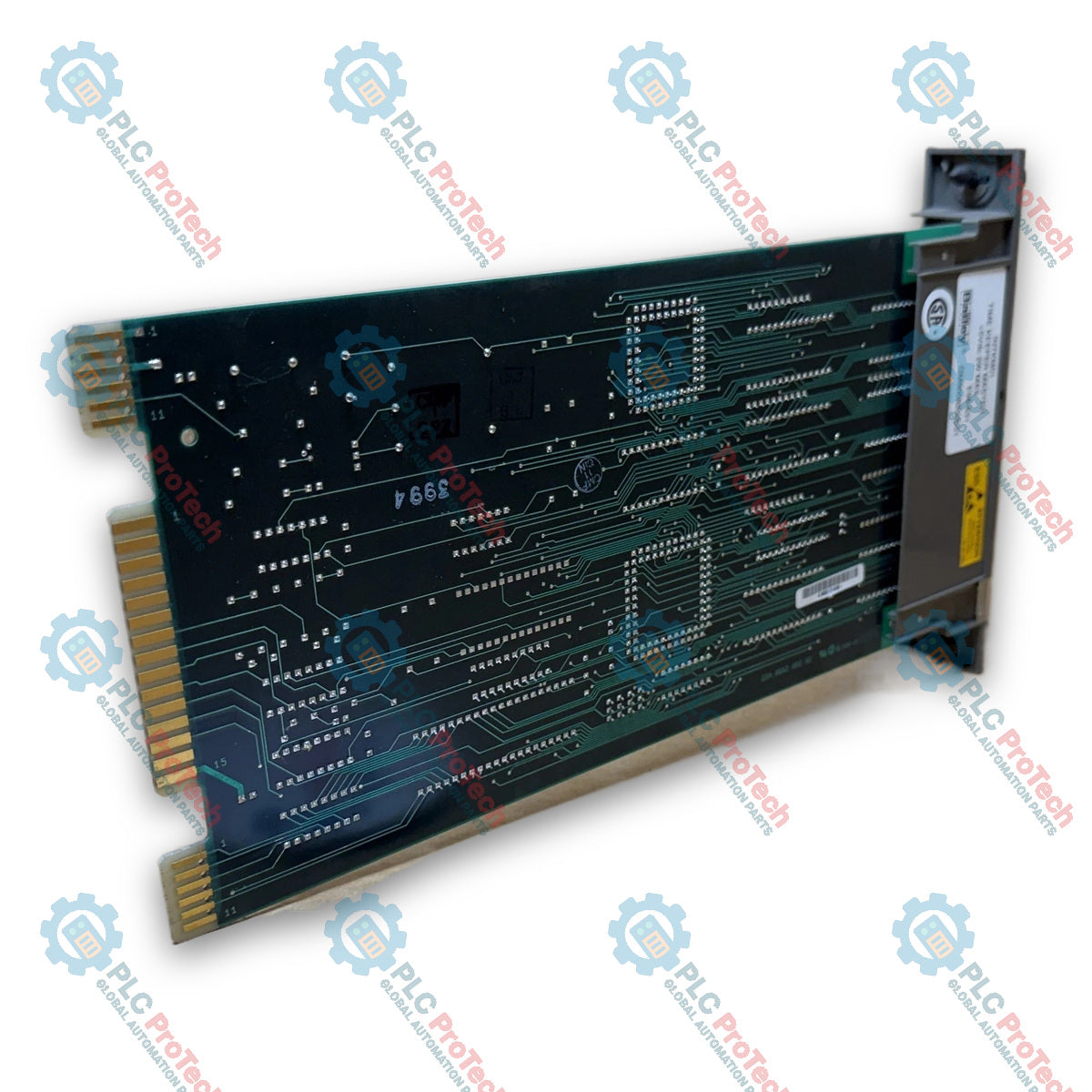

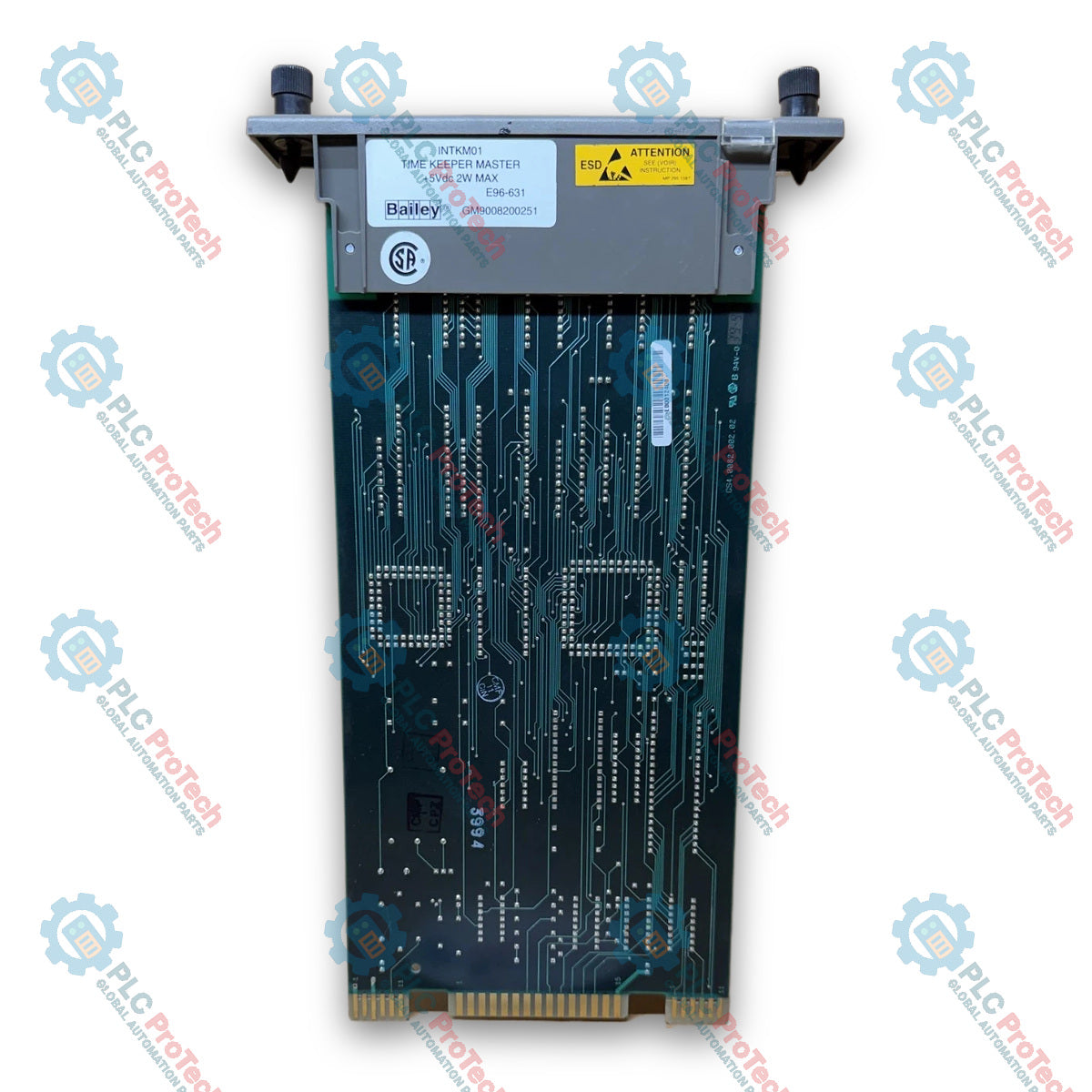

Le module photographié porte les marquages INTKM01 TIME KEEPER MASTER, +5Vdc 2W MAX, E96-631 et GM9008200251.

Connexions / Interfaces

L’INTKM01 utilise trois connecteurs de bord de carte :

Connecteur Fonction
P1 Alimentation du module et interruption en cas de panne d’alimentation
P2 Bus d’extension d’E/S
P3 Interface de synchronisation horaire et IRIG-B

Connecteur d’alimentation P1

Broche Fonction
1 +5 VDC
2 +5 VDC
3 NC
4 NC
5 GND (5 VCC)
6 GND (5 VCC)
7 NC
8 NC
9 PFI
10 NC
11 NC
12 NC

PFI est le signal d’interruption en cas de panne d’alimentation reçu de l’unité d’alimentation.

Bus d’extension des E/S P2

Broche Fonction
1 Bit de données 1
2 Bit de données 0
3 Bit de données 3
4 Bit de données 2
5 Bit de données 5
6 Bit de données 4
7 Bit de données 7
8 Bit de données 6
9 Horloge du bus
10 Synchronisation
11 NC
12 NC

P2 fournit l’interface du module avec le bus d’extension des E/S INFI 90 pour le transfert des données et la synchronisation.

P3 E/S des signaux horaires

Broche Fonction
1 NC
2 NC
3 NC
4 NC
5 NC
6 NC
7 IRIG B+
8 Réservé
9 Réservé
10 Présence Rx NTST01+
11 Réservé
12 Informations de synchronisation horaire Tx+
13 Réservé
14 NC
15 GND
A NC
B NC
C NC
D NC
E NC
F NC
H IRIG B-
J Réservé
K Réservé
L Présence Rx NTST01-
M Réservé
N Informations de synchronisation horaire Tx-
P Réservé
R NC
S NC

Fonctions du signal

Signal Fonction
IRIG B+ / IRIG B- Entrée différentielle de référence horaire IRIG-B
Présence Rx NTST01+ / - Détecte l’interface du récepteur horaire NTST01
Informations de synchronisation horaire Tx+ / - Sortie différentielle de temps synchronisé
PFI Interruption en cas de panne d’alimentation
Horloge du bus Horloge du bus d’extension des E/S
Synchronisation Synchronisation du bus d’extension des E/S

Fonctionnalités

  • Module maître de synchronisation horaire INFI 90

  • Synchronisation horaire maître pour les systèmes Sequence of Events

  • Prise en charge d’une référence horaire externe IRIG-B

  • Synchronisation et correction de l’horloge interne

  • Distribution de la synchronisation horaire aux modules IMSET01

  • Communication via le matériel de terminaison NTST01

  • Interface de temps absolu avec le maître Sequence of Events INSEM01

  • Sortie de synchronisation horaire RS-485

  • Fonctionnement de la synchronisation interne lorsque le récepteur externe est indisponible

  • Indication bicolore de l’état du module

  • Mode de fonctionnement diagnostique

  • Marquage matériel exact : INTKM01

  • Marquage de puissance sur la plaque signalétique : +5 Vcc, 2 W maximum

Applications

  • Systèmes Sequence of Events INFI 90

  • Synchronisation distribuée de l’heure des événements

  • Chronologie des événements de l’installation

  • Coordination des horodatages SOE

  • Distribution de l’horloge maître

  • Maintenance des systèmes de commande Bailey existants

  • Remplacement des modules maîtres de synchronisation horaire INTKM01 installés

Spécifications techniques

Généralités

Paramètre Spécification
Fabricant ABB Bailey
Modèle exact INTKM01
Type de produit Module maître de synchronisation horaire
Famille du système INFI 90
Fonction principale Synchronisation temporelle de la séquence des événements
Maître SOE associé INSEM01
Module de synchronisation temporelle associé IMSET01
Unité de terminaison associée NTST01
Identification sur la plaque signalétique INTKM01 TIME KEEPER MASTER
Marquage supplémentaire de la plaque signalétique E96-631
Marquage du matériel / de l’unité GM9008200251

Alimentation

Paramètre Spécification
Alimentation indiquée sur la plaque signalétique +5 VDC
Puissance indiquée sur la plaque signalétique 2 W maximum

Synchronisation et signaux temporels

Paramètre Spécification
Entrée de temps externe IRIG-B
Format IRIG-B Décalage de niveau CC
Interface IRIG-B Via le NTST01
Sortie de synchronisation temporelle RS-485
Débit des données de synchronisation temporelle 62,6 kbaud
Résolution de synchronisation +/-10 microsecondes
Résolution de l’heure absolue vers l’INSEM01 +/-1 ms
Fréquence de l’oscillateur interne 10 MHz
Stabilité de l’oscillateur +/-1 ppm
Vieillissement de l’oscillateur 1 ppm/an

Architecture interne

Paramètre Spécification
Processeur DSP 2101
Architecture du processeur 16 bits
Fréquence du processeur 10 MHz
Cycle d’instruction 100 ns
Temporisateur Temporisateur d’intervalle 16 bits avec prédiviseur
Port série 1 port série synchrone bidirectionnel
EPROM de démarrage 64 ko
RAM 16 kword
FIFO 512 octets
RAM de mémoire programme 1 kword
RAM de mémoire de données 512 mots

Interfaces système

Interface Fonction
IRIG-B Reçoit la référence temporelle externe via le NTST01
Liaison de synchronisation temporelle Distribue l’heure synchronisée aux modules IMSET01
Bus d’extension d’E/S Transfère l’heure absolue à l’INSEM01
RS-485 Liaison de synchronisation temporelle vers les modules SOE en aval
NTST01 Interface des signaux de terminaison et de synchronisation

Fonctionnement de la synchronisation temporelle

L’INTKM01 reçoit les informations temporelles du NTST01 via l’interface IRIG-B.

Lorsqu’un récepteur temporel externe valide est présent, le module ajuste périodiquement son horloge interne en fonction de cette référence.

Le module fournit l’heure absolue à l’INSEM01 via le bus d’extension d’E/S. Il distribue également la synchronisation temporelle aux modules IMSET01 via la liaison de synchronisation temporelle.

En cas de perte du récepteur externe, l’INTKM01 continue de générer l’heure à l’aide de sa référence de synchronisation interne à quartz.

Installation et mise en service

  • Vérifiez que le module est identifié comme INTKM01 avant le remplacement.
  • Notez l’orientation existante des connecteurs P1, P2 et P3 avant le retrait.
  • Confirmez les connexions d’alimentation +5 VDC et de masse via P1.
  • Vérifiez le chemin du signal PFI provenant de l’alimentation associée.
  • Inspectez les connexions du bus d’extension d’E/S P2 avant l’installation.
  • Confirmez la polarité IRIG-B sur P3 lorsqu’une référence temporelle externe est installée.
  • Vérifiez le signal de présence du NTST01 après le démarrage.
  • Confirmez la transmission de l’heure synchronisée aux équipements SOE en aval.
  • Respectez les précautions de manipulation relatives aux décharges électrostatiques lors du retrait ou de l’installation du module.

Remarques sur le remplacement

  • Vérifiez l’identification exacte du module maître de synchronisation temporelle INTKM01.
  • Ne confondez pas P1, P2 et P3, car chaque connecteur assure une fonction différente du système.
  • Préservez la polarité IRIG-B et le câblage de synchronisation lors du remplacement.
  • Confirmez les connexions du NTST01 et du bus d’extension d’E/S avant de remettre le système SOE en service.
Livraison et retours

Livraison express mondiale

  • Livraison standard : 4–6 jours ouvrés via DHL, FedEx et UPS.
  • Expédition express : expédition le jour même pour les commandes en stock avant 14 h (GMT+8).
  • Couverture mondiale : plus de 150 pays.

Retours et garantie

  • Garantie 30 jours : retours acceptés pour les produits en stock dans leur emballage d'origine scellé.
  • Garantie 12 mois : chaque composant industriel est couvert.
FAQ
Combien d’entrées numériques le module traite-t-il ?
Le module traite jusqu’à 16 entrées numériques de terrain, configurables individuellement pour différentes tensions CA et CC.
Quels codes de fonction sont utilisés pour interfacer et configurer le module ?
Le contrôleur Harmony utilise le code de fonction 241 pour l’interface de données DSOE avec le module maître, et le code de fonction 242 pour l’interface d’événements numériques SOE afin de configurer et d’accéder aux canaux d’entrée.
Quel est le temps de réponse typique d’un canal d’entrée CC rapide ?
Le temps de réponse typique d’une configuration de canal CC rapide est de 1,1 milliseconde.
Quel niveau d’isolation est assuré entre les canaux ?
Le module assure une isolation électrique de 50 VCC/VRMS entre les canaux et de 1 000 VCC/VRMS entre les canaux et le système.
