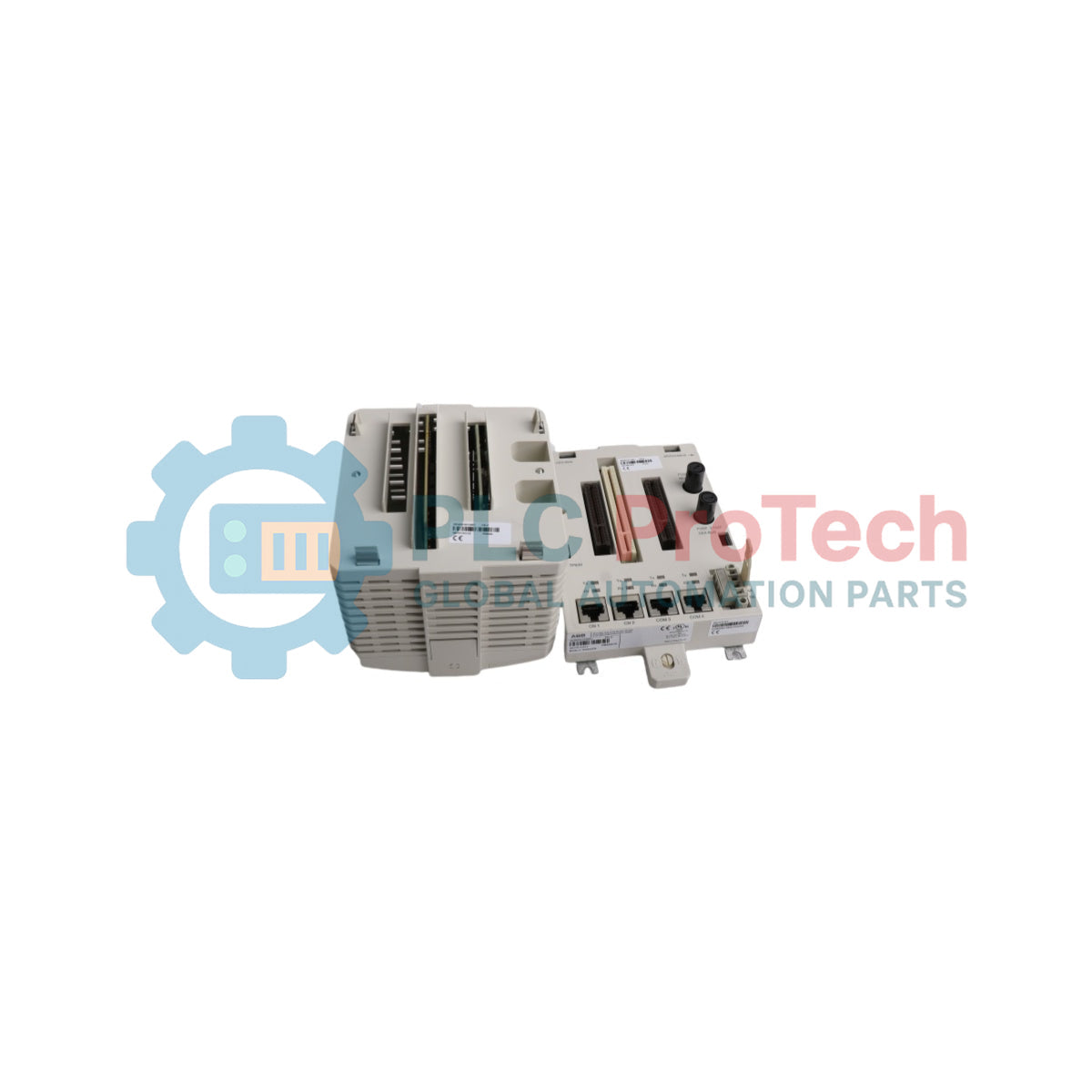

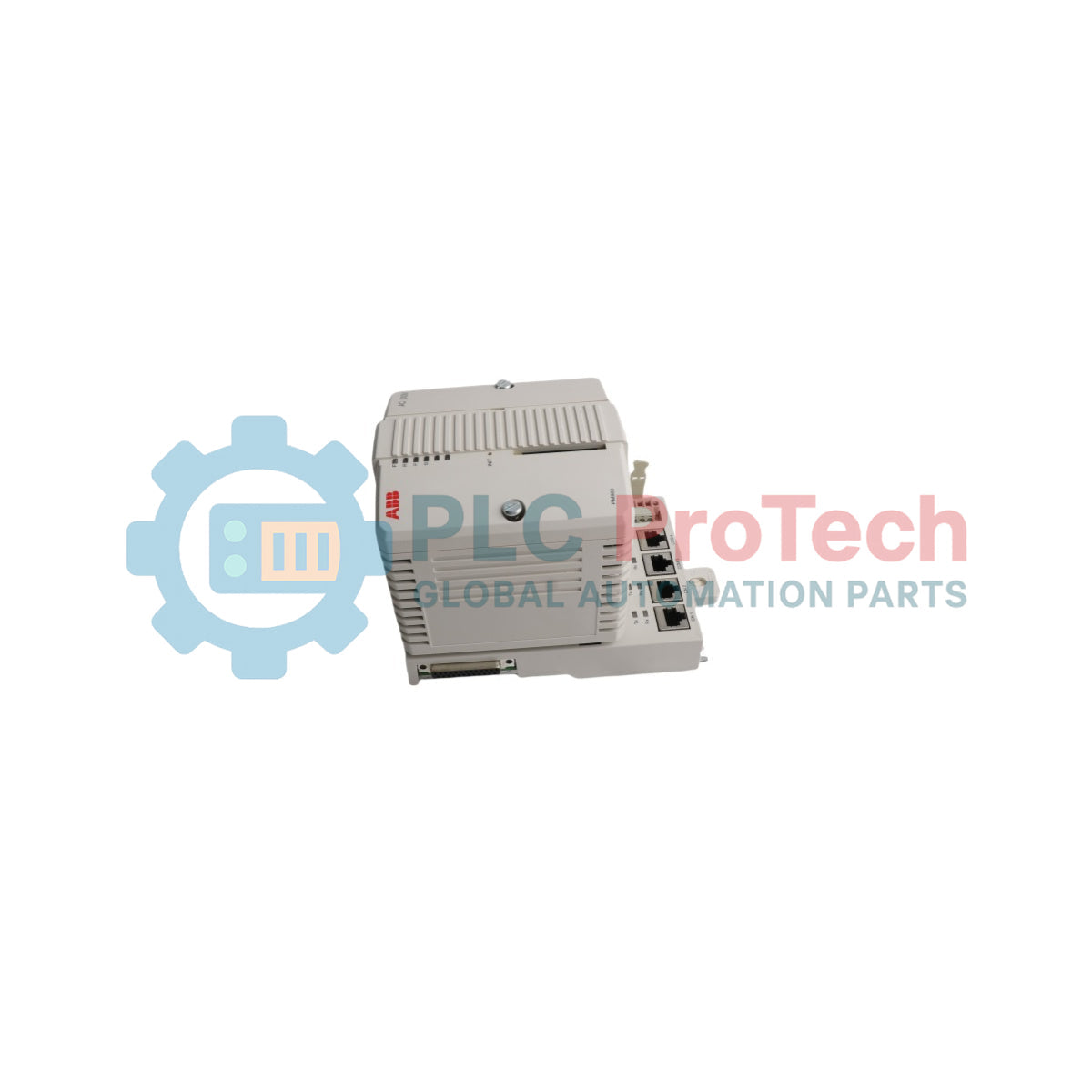

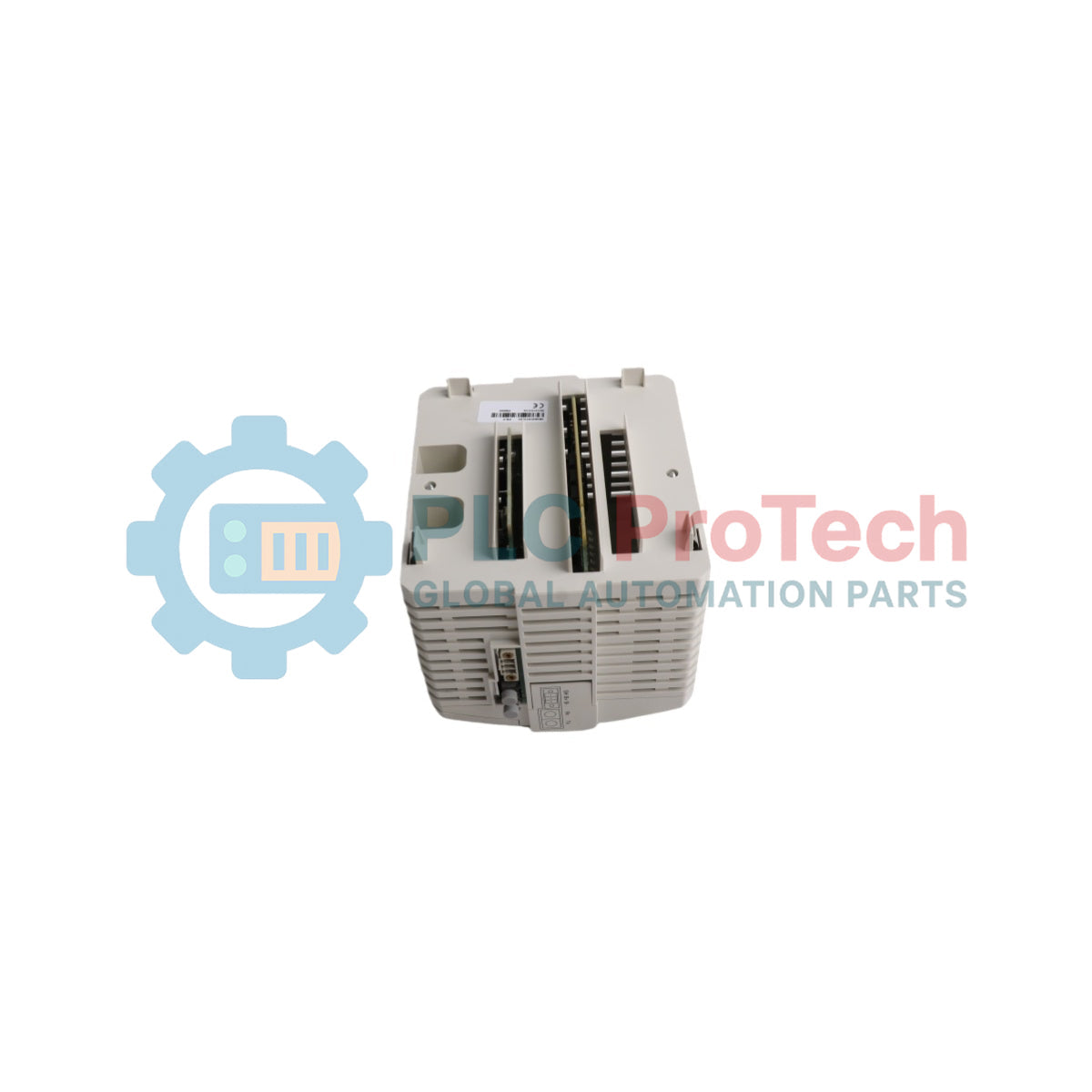

ABB PM860K01 3BSE018100R1 kit d’unité de processeur AC 800M

Description

Le PM860K01 est un kit complet d’assemblage matériel central conçu pour fonctionner au sein de l’architecture de contrôleur AC 800M. Ce module de processus industriel fait office d’unité centrale de traitement logique pour les boucles d’automatisation complexes et les architectures de contrôle distribué. Le kit regroupe les composants physiques nécessaires au démarrage du système principal, notamment une unité centrale de traitement, un châssis de fond de panier et des terminateurs de bus de communication. Conçu pour offrir une grande polyvalence au niveau du système, il s’intègre parfaitement aux architectures distribuées des plateformes Control Systems 800xA et Compact Product Suite. Ce composant est classé parmi les unités centrales afin de prendre en charge la maintenance, l’extension du système ou les opérations de réparation stratégique du matériel dans les environnements de fabrication et de contrôle des processus.

Caractéristiques

• Kit matériel complet préconditionné comprenant un cœur d’UC PM860 ainsi que son fond de panier structurel associé pour un montage rapide en armoire.
• Prise en charge intégrée du bus de communication grâce à des terminateurs correspondants pour les bus CEX et ModuleBus, afin de maintenir des signaux électroniques propres.
• Capacité dédiée de sauvegarde de la mémoire embarquée, utilisant un système de batterie autonome remplaçable pour protéger les données volatiles en cas de coupure ou d’incident d’alimentation.
• Connectivité électrique robuste assurée par une fiche d’alimentation haute fiabilité à 4 positions incluse.

Applications

Le kit de traitement est déployé comme nœud informatique central au sein de plusieurs plateformes de contrôle industriel :

• Environnements Control Systems 800xA exécutant les révisions matérielles AC 800M 2.1 (SB2), 4.0, 4.1, 5.0 et 5.1.
• Architectures de contrôleurs Compact Product Suite exécutant les infrastructures AC 800M 4.1, 5.0 et 5.1.
• Systèmes de contrôle distribué (DCS) à l’échelle de l’usine nécessitant des unités centrales dédiées pour l’exécution d’opérations d’automatisation de processus de niveau supérieur.

Spécifications techniques

Directives d’installation

• Montage du fond de panier : Fixez le fond de panier TP830 sur les rails structurels de l’armoire avant d’installer le cœur d’UC PM860, afin d’éviter toute fatigue des traces structurelles.
• Terminaison du bus : Installez correctement le terminateur de bus CEX TB850 fourni et le terminateur ModuleBus TB807 sur les extrémités de communication correspondantes afin de supprimer les réflexions de signal.
• Raccordement électrique : Utilisez la fiche d’alimentation vérifiée à 4 positions (3BSC840088R4) pour raccorder solidement les lignes d’alimentation électrique principales à l’unité.
• Protection de la mémoire : Vérifiez que la pile lithium portable de 9 g est complètement insérée dans son support avant la mise en service afin d’activer le circuit de sauvegarde de la mémoire.
