ABB

Carte d’interface du circuit principal ABB 64425579A NINT-73C

SKU SPCD3C21

En stock

Garantie 12 mois
Retours gratuits sous 30 jours

Fabricant : ABB
N° de produit : SPCD3C21
Origine Suède
Type de produit : Module de relais différentiel
Code-barres : 85049099
Paiement : Virement bancaire, Western Union
Poids : 0.32 kg
Port d'expédition : Xiamen
Garantie : 12 mois

Description du produit

Description

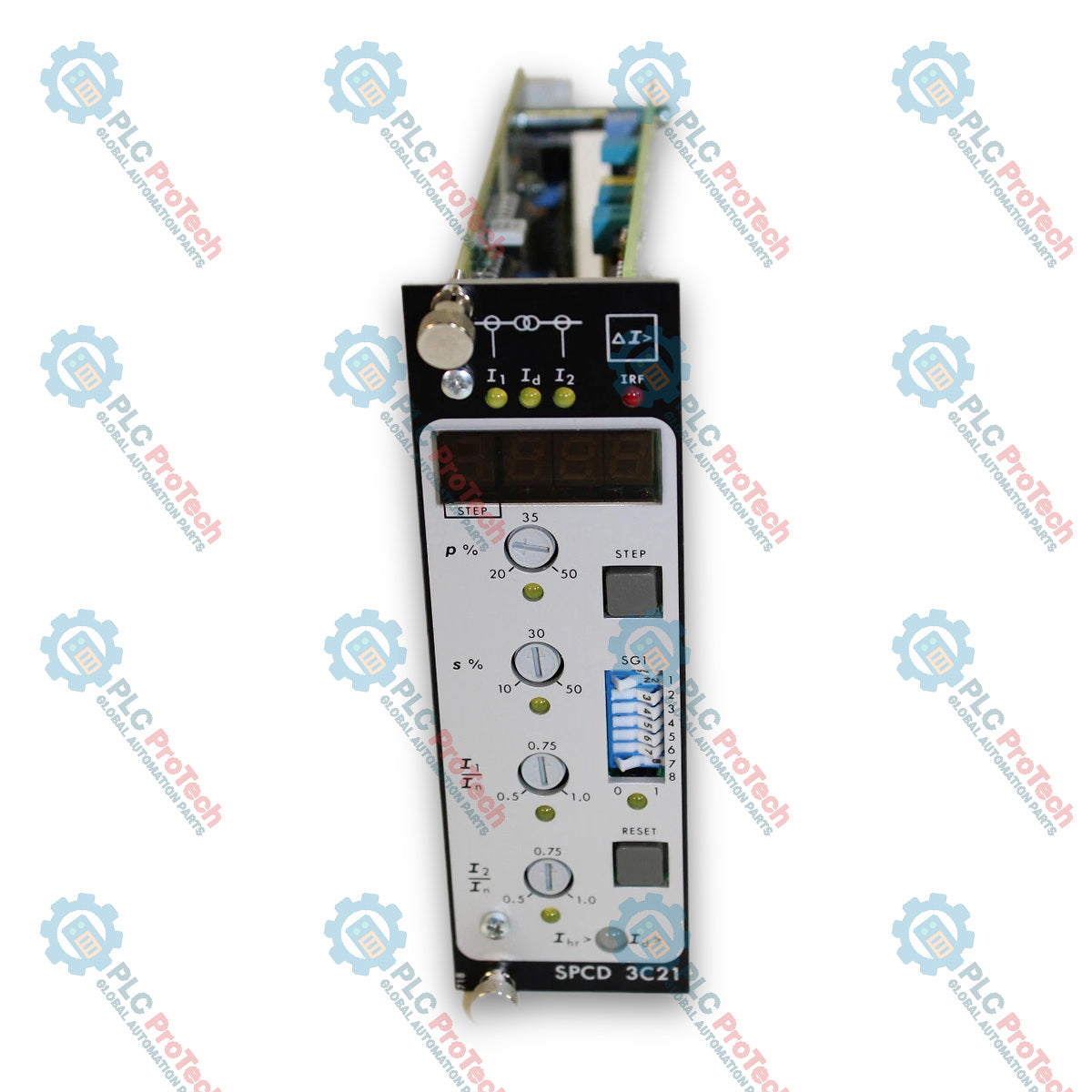

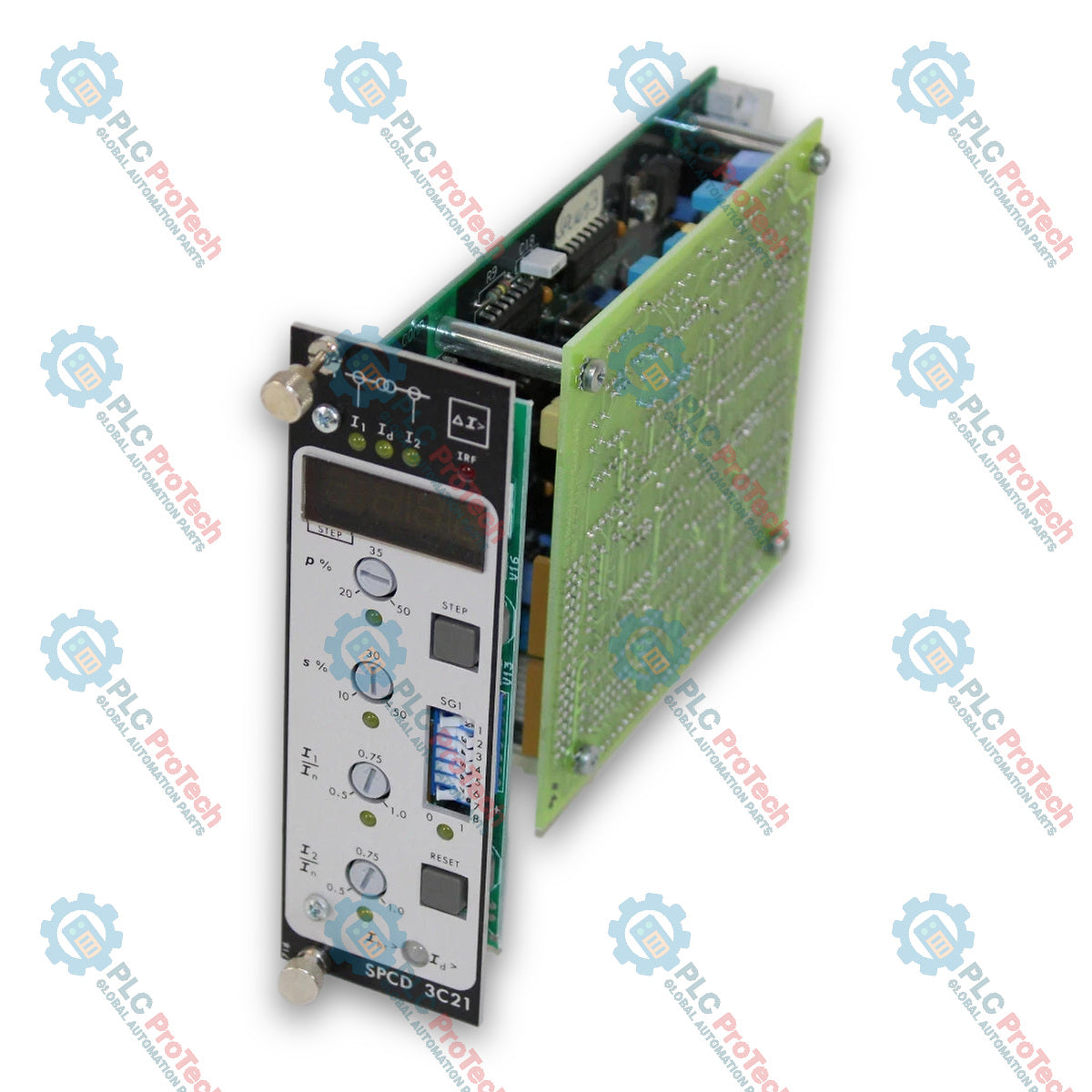

Le ABB SPCD 3C21 est un module relais différentiel monophasé polarisé conçu pour la protection différentielle de la phase L1 du transformateur.

Le module mesure les courants côté haute tension et côté basse tension du transformateur protégé. Il calcule les courants différentiel et de stabilisation pour les décisions de protection.

L’adaptation au couplage vectoriel du transformateur est configurée au moyen de sélecteurs situés sur la face avant. Des réglages de correction distincts compensent les rapports des transformateurs de courant côté HT et BT.

L’étage différentiel polarisé offre des réglages ajustables du démarrage de base et de la stabilisation. Un étage instantané supplémentaire à seuil élevé permet le fonctionnement en présence de courants différentiels élevés.

La retenue par deuxième harmonique bloque automatiquement l’étage différentiel lorsqu’un courant d’appel du transformateur est détecté. Le module prend également en charge les entrées de blocage, les sorties de déclenchement, l’enregistrement des événements, l’autosurveillance et la communication sur bus SPA.

Caractéristiques

Protection différentielle monophasée polarisée
Conçu pour la phase L1 du transformateur
Mesure des courants HT et BT
Mesure du courant différentiel
Calcul du courant de stabilisation
Adaptation au couplage vectoriel du transformateur
Correction indépendante des rapports des TC côté HT et BT
Valeur de démarrage différentielle de base réglable
Rapport de démarrage réglable
Étage différentiel instantané à seuil élevé
Retenue par deuxième harmonique du courant d’appel
Entrée de blocage externe
Sortie de signal de blocage
Option de déclenchement verrouillé
Affichage des valeurs mesurées sur la face avant
Alarme d’autosurveillance
Informations enregistrées sur les déclenchements et les perturbations
Communication sur bus SPA

Applications

Protection différentielle des transformateurs de puissance
Protection triphasée du transformateur à l’aide d’un module par phase
Comparaison des courants HT/BT
Discrimination du courant d’appel du transformateur
Systèmes de protection de postes électriques
Systèmes de protection et de commande SPACOM
Remplacement des modules relais SPCD 3C21 installés

Caractéristiques techniques

Paramètre	Spécification
Fabricant	ABB
Modèle	SPCD 3C21
Type de produit	Module relais différentiel
Principe de protection	Protection différentielle monophasée polarisée
Phase protégée	L1
Module de phase L2 associé	SPCD 3C22
Module de phase L3 associé	SPCD 3C23
Mesures principales	Courant HT, courant BT, courant différentiel
Communication	Bus SPA
Autosurveillance	Intégrée

Étage différentiel polarisé

Paramètre	Spécification
Valeur de démarrage différentielle de base p	20 à 50 % de In
Rapport de démarrage s	10 à 50 %
Correction du rapport du TC côté HT I1/In	0,5 à 1,0
Correction du rapport du TC côté BT I2/In	0,5 à 1,0
Seuil de retenue par deuxième harmonique	10 à 20 % x Id
Précision de fonctionnement	±5 % de la valeur réglée
Temps de fonctionnement	20 à 50 ms

Étage différentiel à seuil élevé

Paramètre	Spécification
Courant de démarrage Id>>	20 à 30 x In
Précision de fonctionnement	±5 % de la valeur maximale de la plage de réglage
Temps de fonctionnement	10 à 20 ms

Fonctions de protection

Fonction	Description
Protection différentielle polarisée	Fonctionne à partir du courant différentiel avec retenue par courant de stabilisation
Étage à seuil élevé	Fonctionnement rapide en présence d’un courant différentiel élevé
Blocage par deuxième harmonique	Empêche le fonctionnement lors du courant d’appel magnétisant du transformateur
Blocage externe	BS IN peut bloquer l’étage différentiel
Sortie de blocage	BS OUT fournit un blocage aux modules de phase associés
Signal de déclenchement	La sortie TS fournit une indication de déclenchement
Verrouillage	Sélectionnable via le commutateur SG1/7
Autosurveillance	Surveillance des défauts internes du relais et indication d’alarme

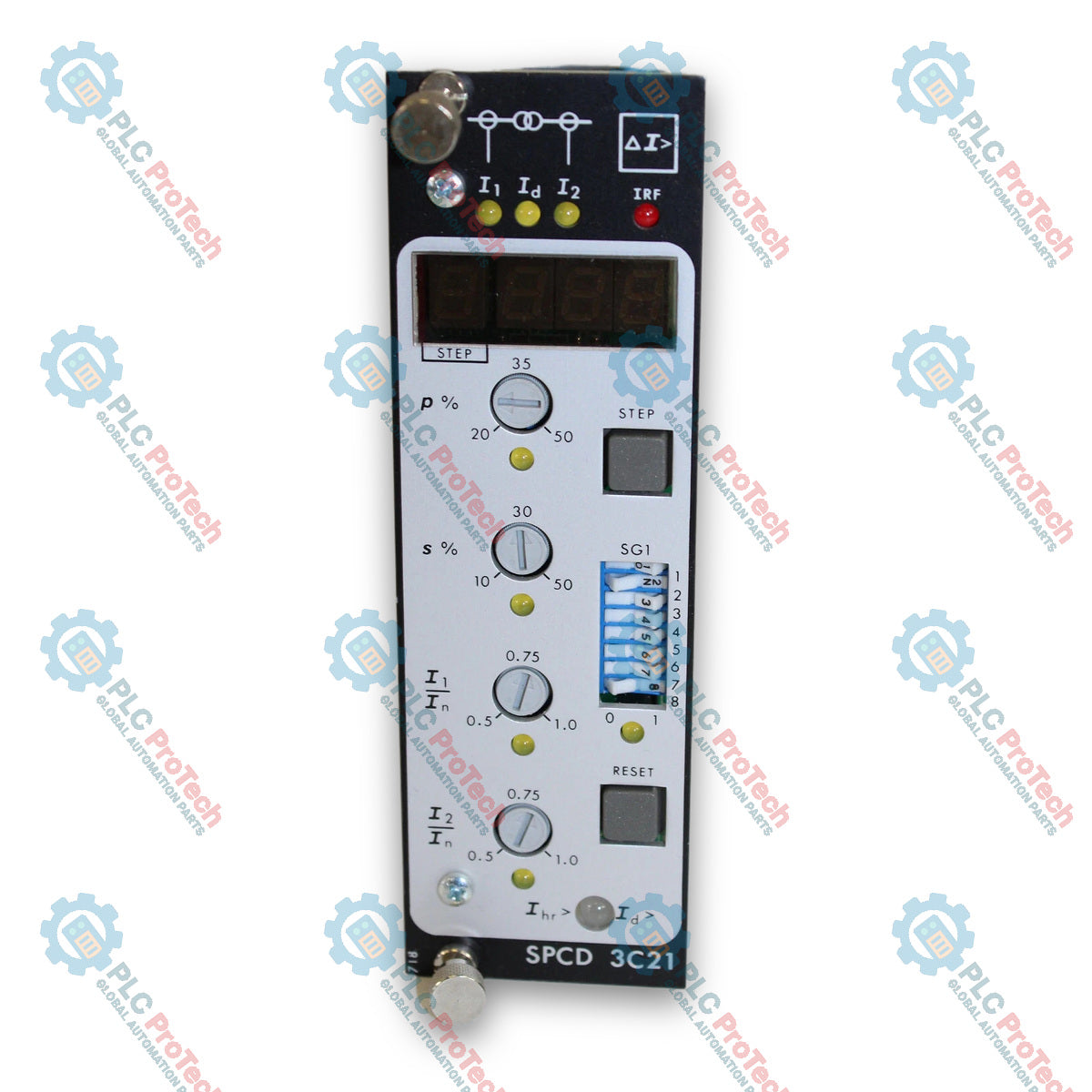

Réglages du panneau avant

Réglage	Plage / Fonction
p	Valeur différentielle de démarrage de base, de 20 à 50 % de In
s	Rapport de démarrage, de 10 à 50 %
I1/In	Correction du rapport du TC côté HT, de 0,5 à 1,0
I2/In	Correction du rapport du TC côté BT, de 0,5 à 1,0
SG1	Correspondance du groupe vectoriel, verrouillage, mode de blocage et sélections associées
STEP	Navigation dans l’affichage et accès aux réglages
RESET	Réinitialisation des indications et des informations enregistrées

Données mesurées

Indicateur	Valeur mesurée
I1	Courant de charge côté HT en multiple du courant assigné du relais
Id	Courant différentiel en multiple du courant assigné du relais
I2	Courant de charge côté BT en multiple du courant assigné du relais

Informations enregistrées

Registre	Données enregistrées
1	Courant différentiel au moment du déclenchement
2	Courant stabilisant au moment du déclenchement
3	Courant stabilisant maximal après la dernière réinitialisation
4	Courant maximal de deuxième harmonique après la dernière réinitialisation
5	Registre d’étalonnage du filtre
0	État du mode de blocage
A	Adresse de communication du module

Données de communication

Paramètre	Spécification
Système de communication	Bus SPA
Adresse du module	1 à 254
Débit de transfert des données	4800 ou 9600 bauds
Signalement des événements	Pris en charge
Lecture à distance	Pris en charge
Réglage à distance	Pris en charge avec mot de passe
Plage de mots de passe	1 à 999

Codes d’événement

Code	Événement
E1	Blocage des harmoniques
E2	Réinitialisation du blocage des harmoniques
E3	Déclenchement
E4	Réinitialisation du déclenchement
E50	Redémarrage
E51	Dépassement de capacité du registre des événements
E52	Perturbation temporaire de la communication de données
E53	Aucune réponse du module
E54	Le module répond à nouveau

Correspondance du groupe vectoriel du transformateur

Le SPCD 3C21 permet de sélectionner la correspondance avec le groupe vectoriel du transformateur au moyen du groupe de commutateurs SG1.

Le relais compense le déphasage entre les courants HT et BT sans nécessiter de transformateurs intermédiaires externes pour les configurations prises en charge.

Le réglage doit correspondre au groupe vectoriel réel du transformateur et à la configuration de raccordement des TC.

Installation et mise en service

Vérifier que SPCD 3C21 est utilisé pour la phase L1.
Confirmer les affectations de SPCD 3C22 et SPCD 3C23 lorsqu’un schéma triphasé est utilisé.
Noter toutes les positions des sélecteurs SG1 avant de remplacer un module existant.
Confirmer le groupe vectoriel du transformateur et le raccordement des TC avant de régler SG1.
Régler les corrections de rapport des TC HT et BT conformément aux transformateurs de courant installés.
Vérifier la valeur de démarrage de base, le rapport de démarrage, le blocage harmonique et les réglages de seuil haut.
Vérifier les fonctions BS IN, BS OUT, TS et d’autosurveillance avant la mise en service.
Vérifier l’adresse de communication SPA et le débit en bauds lorsqu’une communication à distance est utilisée.

Notes de remplacement

Reproduire exactement la désignation de phase SPCD 3C21 lors du remplacement.
SPCD 3C21, SPCD 3C22 et SPCD 3C23 sont affectés respectivement aux phases L1, L2 et L3.
Conserver les sélections du groupe vectoriel et du blocage SG1 de l’installation d’origine.
Conserver les réglages de protection et les paramètres de communication SPA avant de retirer le relais existant.

Livraison et retours

Livraison express mondiale

Livraison standard : 4–6 jours ouvrés via DHL, FedEx et UPS.
Expédition express : expédition le jour même pour les commandes en stock avant 14 h (GMT+8).
Couverture mondiale : plus de 150 pays.

Retours et garantie

Garantie 30 jours : retours acceptés pour les produits en stock dans leur emballage d'origine scellé.
Garantie 12 mois : chaque composant industriel est couvert.

FAQ

What is the ABB SPCD 3C21?

The ABB SPCD 3C21 is a biased single-phase differential relay module designed for phase L1 transformer differential protection.

What is the difference between SPCD 3C21, 3C22, and 3C23?

ABB assigns SPCD 3C21 to phase L1, SPCD 3C22 to phase L2, and SPCD 3C23 to phase L3 in a three-phase differential protection scheme.

Does the ABB SPCD 3C21 provide transformer inrush blocking?

Yes. The ABB SPCD 3C21 measures the second-harmonic component of differential current and blocks the differential stage when the configured restraint threshold is exceeded.

What is the setting range of the SPCD 3C21 differential stage?

The basic starting value is adjustable from 20 to 50% of rated current. The starting ratio is adjustable from 10 to 50%.

What is the high-set range of the ABB SPCD 3C21?

The instantaneous high-set differential stage is adjustable from 20 to 30 times the relay rated current, with an operating time of 10 to 20 ms.

Does the SPCD 3C21 support remote communication?

Yes. The ABB SPCD 3C21 supports SPA bus communication for event reporting, measured data, settings, recorded values, and remote setting functions.
