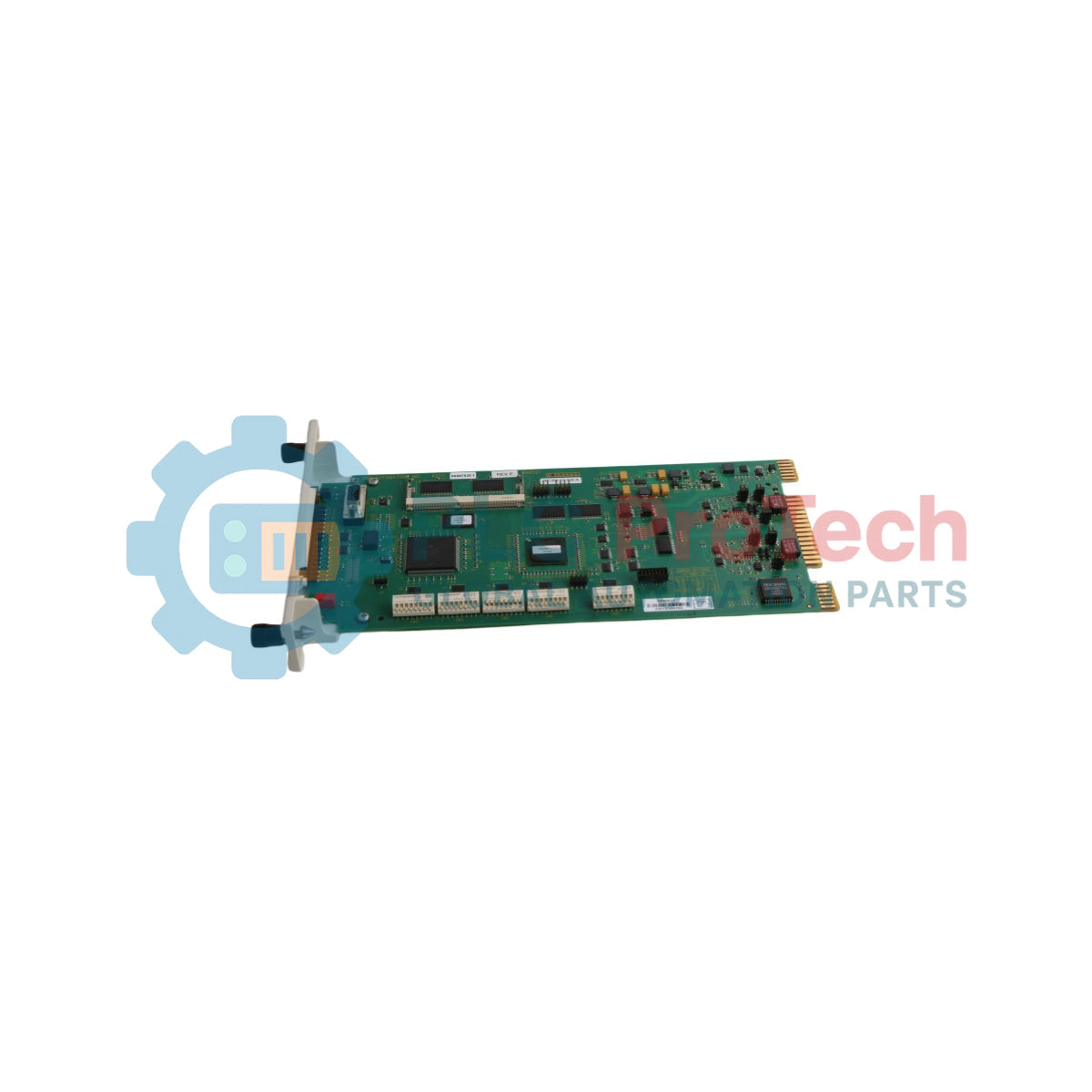

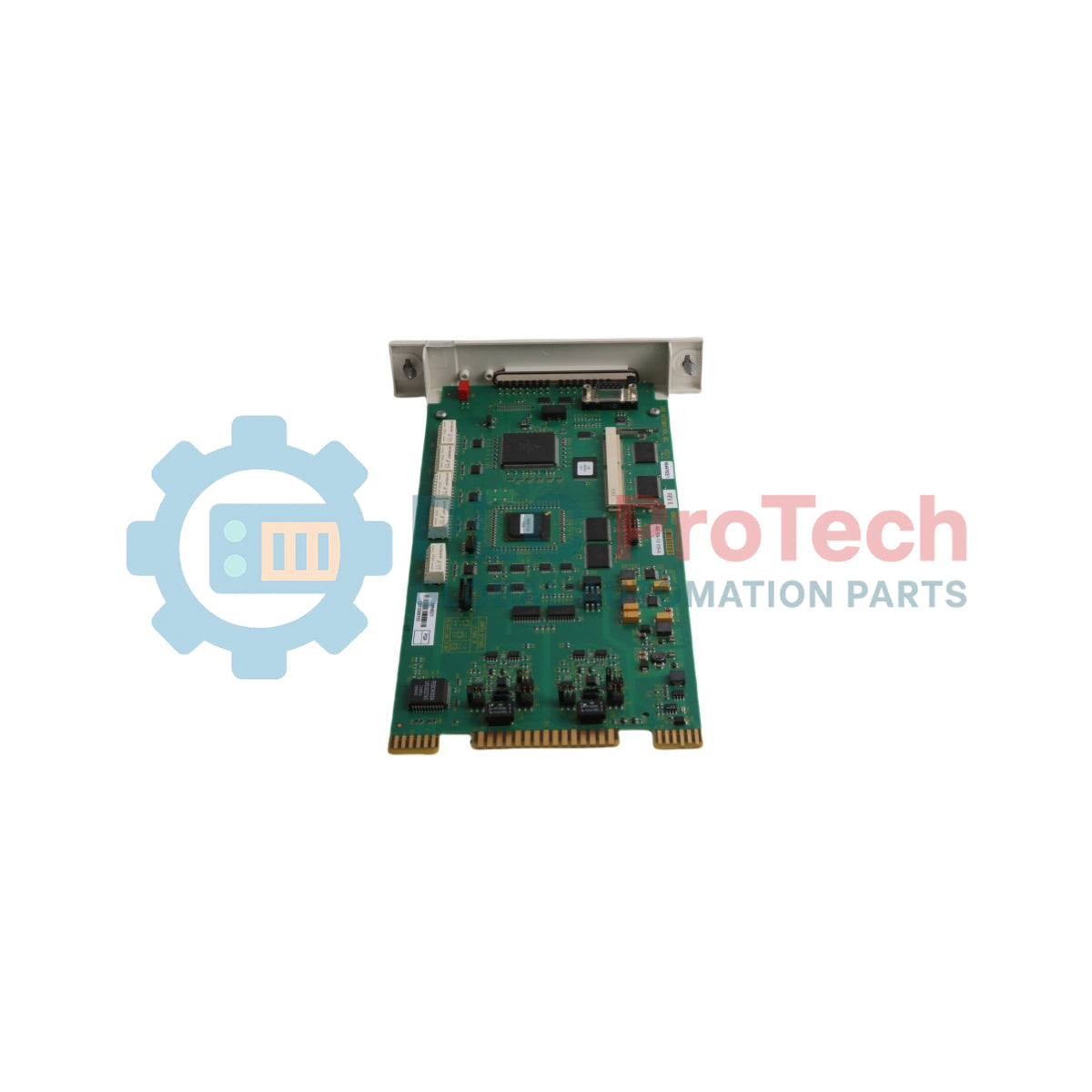

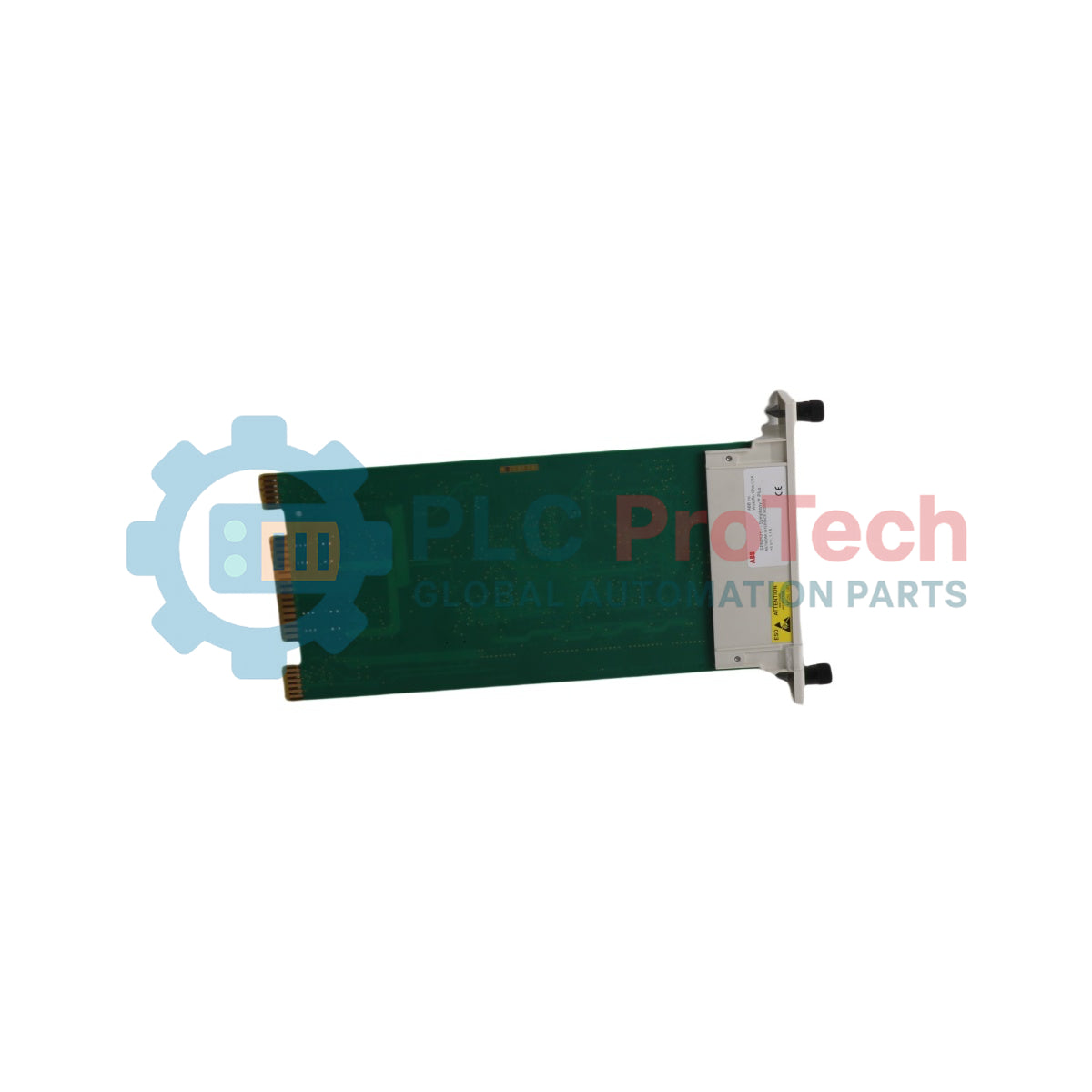

ABB SPNIS21 Symphony Plus Module d’interface réseau

Description

Le SPNIS21 est un ensemble d’interface de communication matériel conçu pour effectuer le traitement des protocoles et les échanges de données à grande vitesse entre les composants du contrôleur local et l’infrastructure réseau de contrôle étendue. Ce module d’interface réseau SPNIS21 établit une voie de communication sécurisée et déterministe au sein des topologies de sous-racks, permettant la transmission et la réception continues de variables d’exécution critiques, de commandes système et de paquets de diagnostic sans imposer de charge de traitement aux contrôleurs hôtes. Développé spécifiquement pour l’architecture matérielle Symphony Plus et optimisé pour le système HR Series (Harmony Rack), le module assure un débit réseau et des capacités de routage des messages constants. La conception de ses circuits est optimisée pour gérer le conditionnement des données et la correction des erreurs directement au niveau matériel, réduisant ainsi les délais de propagation sur les voies de données complexes des systèmes d’automatisation des procédés.

Caractéristiques

• Sous-système de traitement matériel dédié assurant une commutation stable des données et une cartographie fiable des interfaces.
• Compatibilité parfaite avec l’interface de fond de panier des ensembles Harmony Rack standard Symphony Plus.
• Protection intégrée contre les transitoires et mise en mémoire tampon de la transmission des données afin de préserver l’intégrité du bus de communication.
• Architecture basse consommation configurée pour une intégration directe dans un emplacement, sans câblage d’alimentation externe auxiliaire.

Applications

• Pontage réseau en temps réel et routage des interfaces de communication dans les environnements Symphony Plus HR Series.
• Synchronisation des données de contrôle distribuées au sein d’infrastructures de gestion des services publics et des chaudières à grande échelle.
• Orchestration des canaux de communication des sous-racks dans les usines de traitement du pétrole, du gaz et de la pétrochimie lourde.

Spécifications techniques

Directives d’installation

• Vérification de l’emplacement : Identifiez la configuration de l’emplacement prévu pour l’interface réseau dans le châssis Symphony Plus Harmony Rack avant l’assemblage physique.
• Mise en place mécanique : Alignez la carte électronique sur les guides du châssis et insérez doucement le module jusqu’à ce que la fiche multipolaire arrière soit complètement verrouillée dans le fond de panier passif. Serrez les vis moletées imperdables du panneau avant.
• Séparation des câbles : Acheminez les boucles de communication de données à l’écart des cordons d’alimentation à fort courant ou des entraînements de moteur actifs afin de maintenir une faible exposition aux interférences électromagnétiques (EMI).
• Intégrité thermique : Assurez-vous que les espaces vides adjacents du rack sont équipés de caches standard afin de maintenir les flux d’air de refroidissement verticaux prévus à travers les circuits de l’interface.
• Vérification de la mise à la terre : Confirmez que le boîtier du rack hôte est relié au bus central de terre des instruments par une connexion à faible impédance, afin de permettre aux blindages intégrés de l’interface d’évacuer efficacement les parasites de ligne.
