ABB

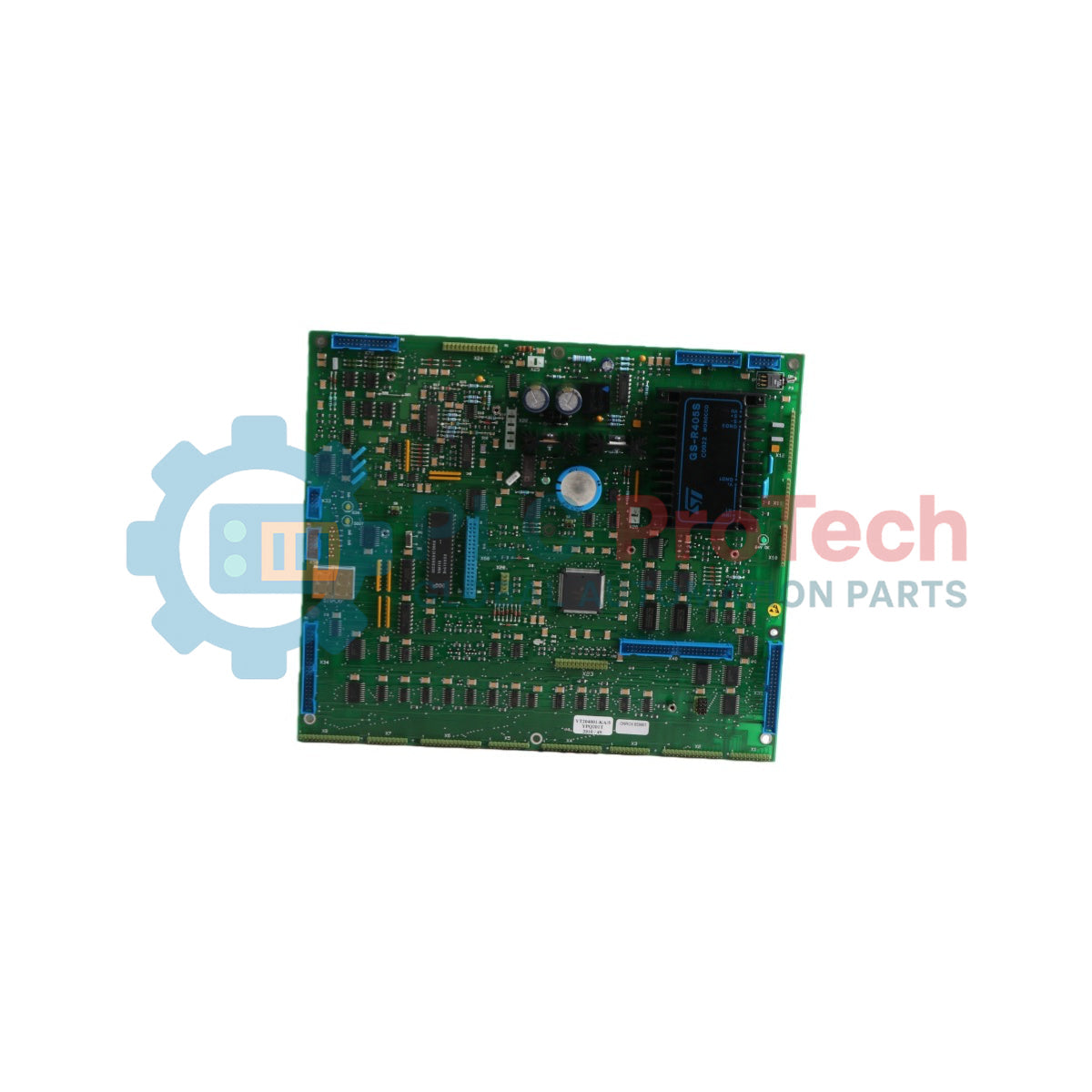

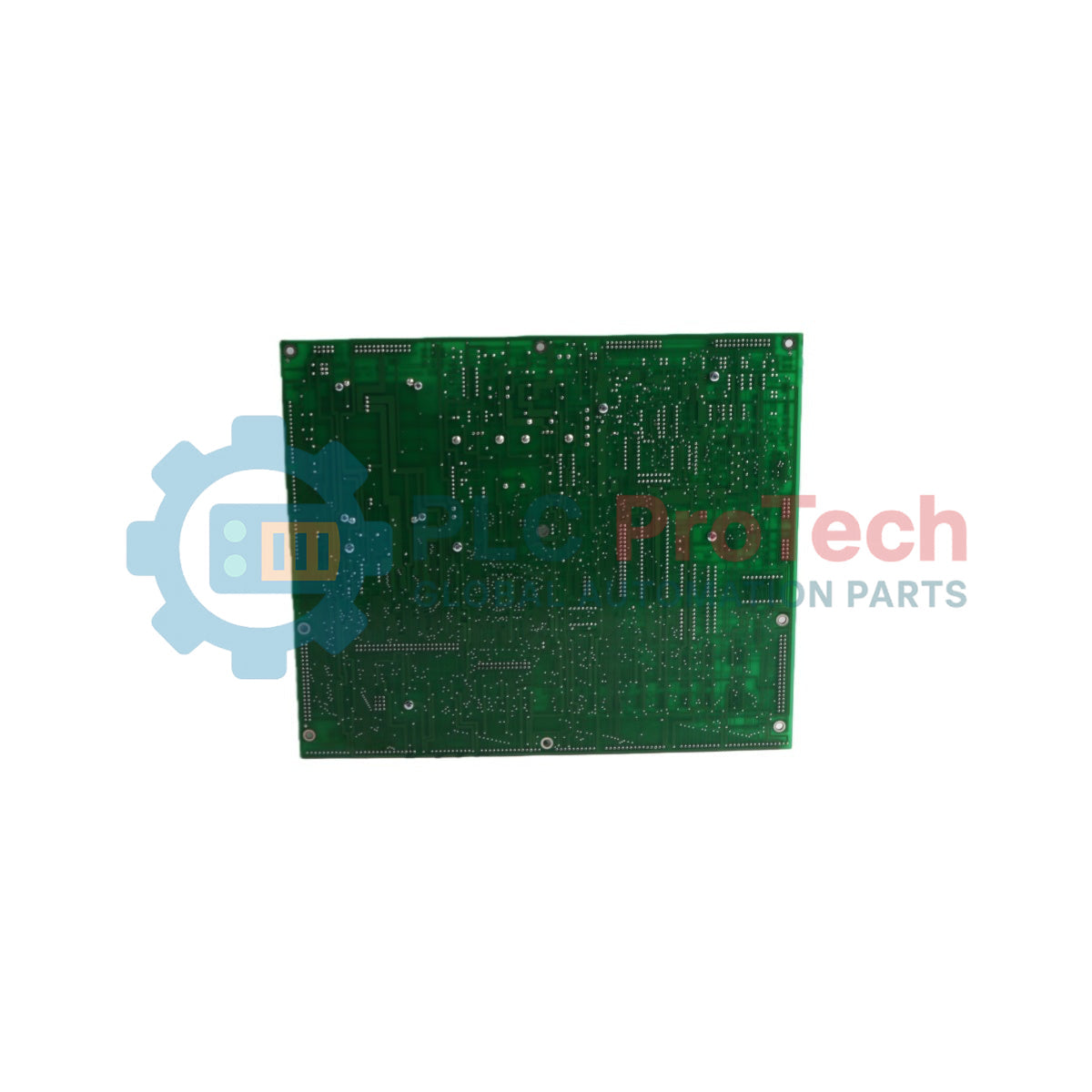

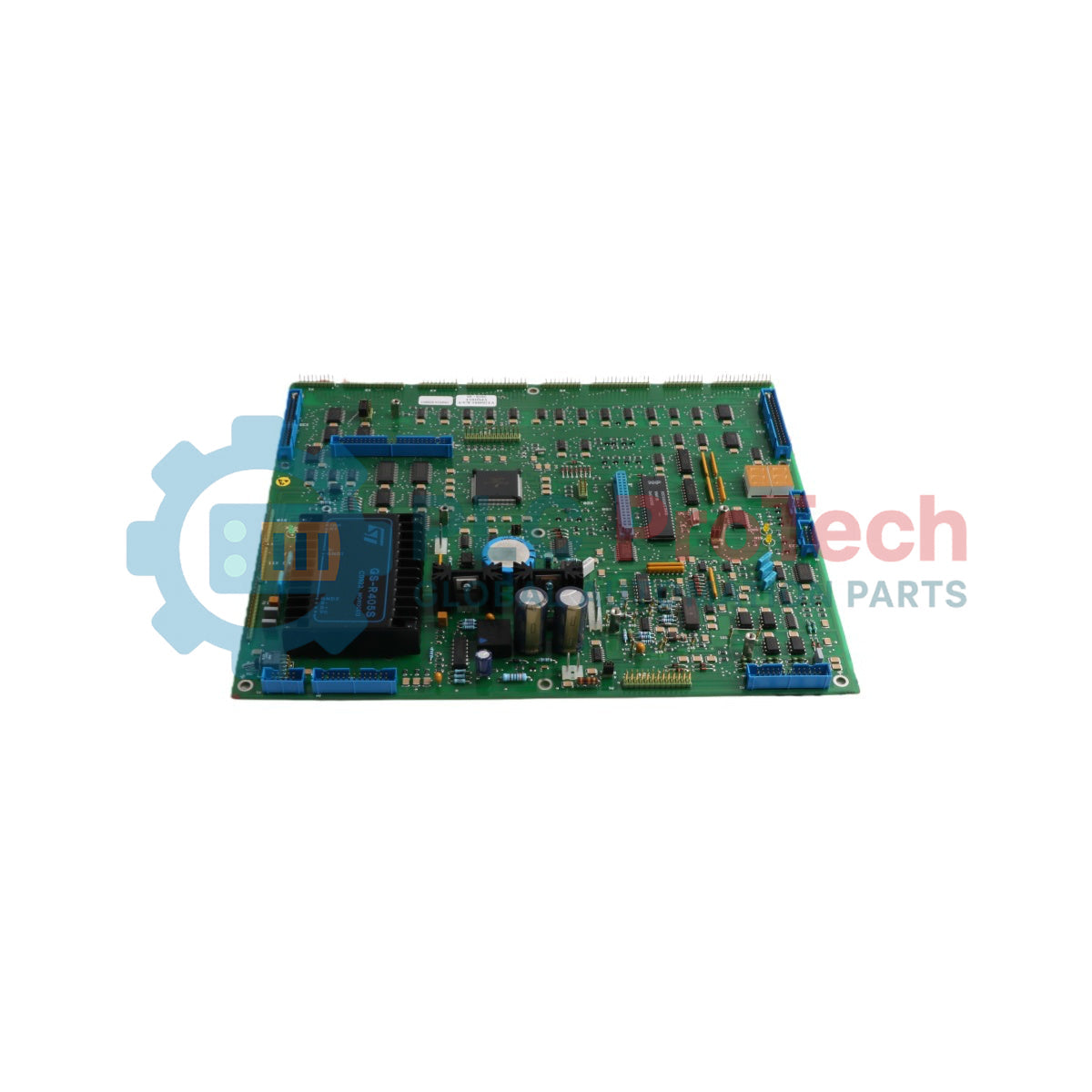

ABB YPQ 201 YT204001-KA/2 Carte UC

SKU YT204001-KA/2

En stock
  • Garantie 12 mois
  • Retours gratuits sous 30 jours
  • Fabricant : ABB

  • N° de produit : YT204001-KA/2

  • Pays d'origine :Suède

  • Type de produit : Carte CPU

  • Code-barres : 85389091

  • Paiement : Virement bancaire, Western Union

  • Poids : 800g

  • Dimensions : 28,0 cm x 22,0 cm x 6,5 cm

  • Port d'expédition : Xiamen

  • Garantie : 12 mois

L’ABB YPQ201A YT204001-KA/2 est une carte d’unité centrale industrielle conçue pour la commande d’automatisation intensive au sein de topologies d’entraînement anciennes et de réseaux de distribution électrique. Fonctionnant comme centre de calcul principal, cette carte exécute des algorithmes de commande complexes, gère les communications de bus de terrain à haut débit et surveille les diagnostics du système en temps réel. Fabriqué à partir de composants semi-conducteurs de qualité industrielle, le module garantit une compatibilité électromagnétique élevée et une stabilité thermique sous des contraintes opérationnelles continues dans des environnements industriels difficiles.

Caractéristiques principales

  • Processeur central intégré : Architecture de microprocesseur dédiée à haute fiabilité, optimisée pour l’exécution déterministe de tâches en temps réel.
  • Interface à afficheur LED à deux chiffres : Afficheur matériel intégré fournissant instantanément les codes numériques de défaut pour le diagnostic et le suivi de l’état opérationnel.
  • Communications industrielles : Interfaces intégrées natives pour la connectivité Ethernet, les diagnostics USB haut débit et le routage robuste des réseaux CANbus.
  • Intégration de réseaux passifs : Réseaux de résistances intégrés de haute précision protégeant les circuits logiques internes des signaux contre le bruit électrique et la dégradation des signaux.
  • Agencement de composants robuste : Assemblage de circuit imprimé multicouche doté d’un revêtement de tropicalisation résistant aux contaminants particulaires en suspension dans l’air.

Applications industrielles

  • Commande d’entraînement CC ABB Tyrak : Sert de moteur de calcul maître, gérant les boucles de synchronisation de la vitesse, du couple et de la commande des gâchettes.
  • Systèmes d’actionnement magnétique : Déployés dans des installations spécialisées d’appareillage moyenne tension, telles que les sous-racks de commande des disjoncteurs de la série AMVAC.
  • Nœuds d’automatisation distribués : Fonctionne comme une couche indépendante d’agrégation et de traitement des données, communiquant avec les architectures DCS de supervision.

Spécifications techniques

Paramètre Valeur / spécification
Fabricant ABB
Numéro de modèle YPQ201A
Référence YT204001-KA/2
Type de module Carte d’unité centrale de traitement
Tension d’alimentation nominale 12 V CC
Interfaces intégrées Ethernet, USB, CANbus
Diagnostics locaux Panneau LED segmenté à 2 chiffres
Pays d’origine Suède
Poids d’expédition (calculé) 0,80 kg
Dimensions de l’emballage (calculées) 28,0 cm x 22,0 cm x 6,5 cm

Directives de déploiement et d’installation sur site

AVERTISSEMENT DE SÉCURITÉ SYSTÈME CRITIQUE

Isolez tous les réseaux d’alimentation CA principaux et les circuits d’alimentation auxiliaire 12 V CC secondaires avant de manipuler le module. La capacité résiduelle des composants électroniques de puissance adjacents présente des risques mortels d’électrocution. Assurez-vous qu’un bracelet antistatique de mise à la terre homologué est correctement raccordé au châssis du rack système avant d’extraire ou d’insérer la carte de traitement.

Les techniciens de terrain doivent effectuer le remplacement du module conformément à des protocoles d’ingénierie stricts afin d’éviter toute incompatibilité matérielle ou tout défaut de signal :

1
Vérification du micrologiciel : Inspectez les marquages des puces EPROM ou flash sur l’ancienne carte. Notez le numéro de révision exact afin de confirmer la compatibilité fonctionnelle avec le module processeur de remplacement avant le montage mécanique.
2
Alignement mécanique : Faites glisser la carte de circuit imprimé uniformément le long des rails de guidage du sous-châssis. Ne forcez pas le module ; les chemins horizontaux de la carte doivent s’aligner parfaitement avec l’interface du connecteur du fond de panier arrière.
3
Couple de serrage et mise en place des bornes : Serrez complètement les vis de retenue de la carte afin de terminer le chemin de mise à la masse du châssis. Fixez les connecteurs de bus de terrain et les câbles de communication en vous assurant que les languettes de verrouillage s’enclenchent fermement.
4
Analyse du démarrage : Appliquez l’alimentation auxiliaire 12 V CC et surveillez immédiatement l’afficheur LED intégré à 2 chiffres. Un cycle de démarrage standard doit s’exécuter sans afficher de codes d’erreur système persistants.

FAQ

Quelle est la principale différence entre les sous-modèles KA/2 et KA/5 ?

Les sous-modèles désignent des révisions matérielles spécifiques ou des versions de base du micrologiciel définies en usine. Les composants électroniques et l'encombrement restent identiques, mais vous devez vérifier que la révision de la puce intégrée correspond aux paramètres de votre système.

Comment interpréter les codes numériques affichés sur l'afficheur LED intégré à 2 chiffres ?

L'afficheur présente des séquences de diagnostic hexadécimales. Les cycles de démarrage standard font défiler des codes de configuration, tandis que des codes fixes pendant le fonctionnement indiquent une défaillance de communication ou des problèmes de parité de la RAM, comme indiqué dans le manuel technique.

Cette carte de commande nécessite-t-elle un module de mémoire externe distinct pour démarrer ?

La carte contient les composants logiques du système intégrés, mais les paramètres de l'application et les configurations spécifiques de l'appareil dépendent de la configuration de la puce de micrologiciel ou du chargement de la mémoire du fond de panier depuis le réseau de lecteurs hôtes.
