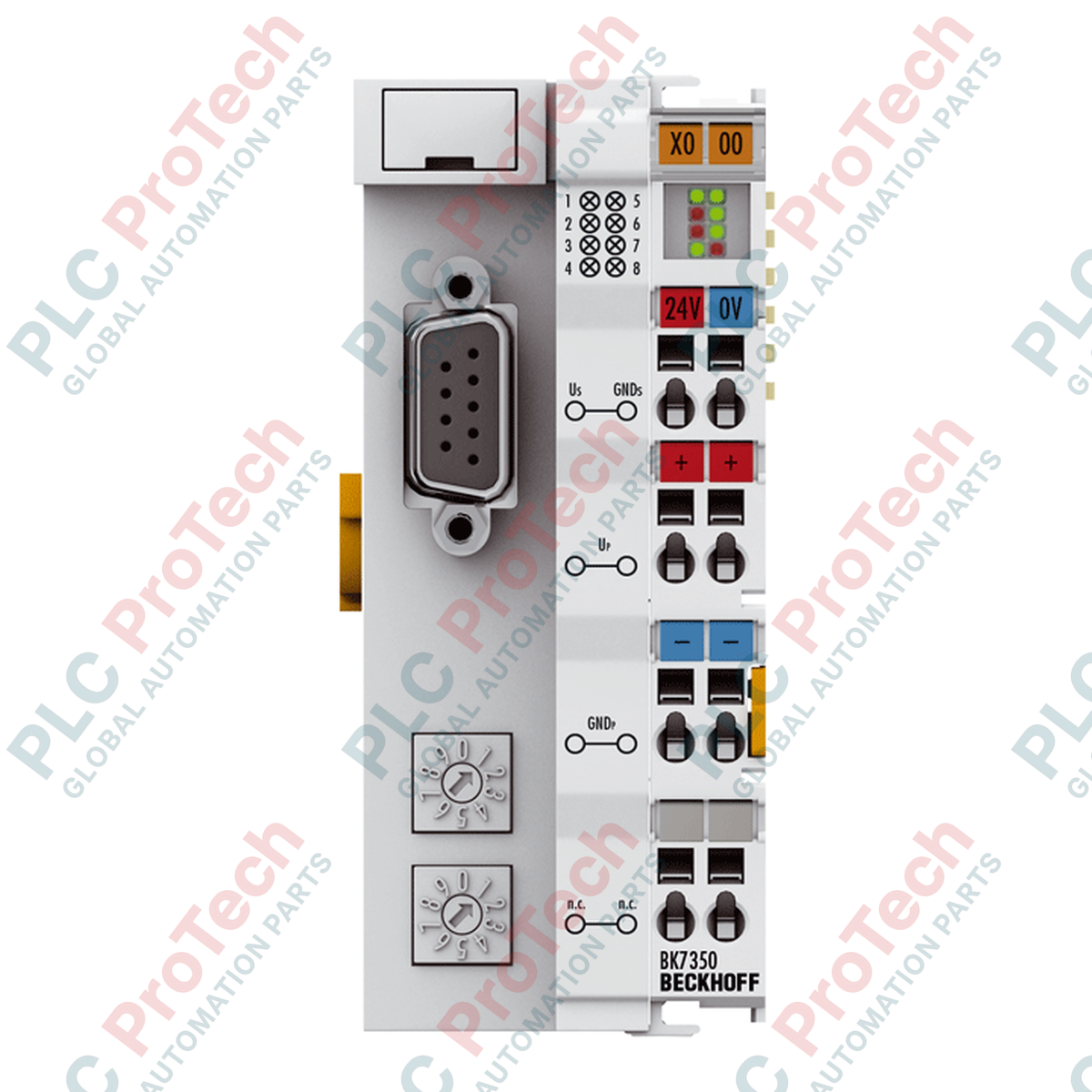

Beckhoff BK7350 Coupleur de bus Modbus

Description

Intégrant des réseaux Modbus RTU/ASCII à des systèmes d’E/S modulaires, le coupleur de bus Beckhoff BK7350 sert d’interface fiable entre le bus de terrain Modbus et les bornes de bus Beckhoff. Ce module compact gère la communication avec jusqu’à 64 bornes de bus, avec une capacité d’extension jusqu’à 255 bornes grâce à une extension K-bus. Le BK7350 configure et mappe automatiquement les signaux périphériques numériques et analogiques connectés dans l’image du processus Modbus, assurant un échange fluide des données dans les architectures d’automatisation décentralisées.

L’unité dispose d’une interface physique RS485 standard via un connecteur D-sub à 9 broches, prenant en charge des débits de transmission de 150 à 38 400 bauds. La configuration peut être effectuée directement à l’aide des commutateurs rotatifs d’adressage intégrés ou via l’outil logiciel KS2000. Conçu pour les environnements industriels difficiles, le module offre une isolation électrique robuste entre les contacts de puissance, la tension d’alimentation et le réseau de bus de terrain.

Fonctionnalités

• Prend en charge les protocoles Modbus RTU et Modbus ASCII, RTU étant la configuration par défaut.
• Permet de connecter directement jusqu’à 64 bornes de bus, avec une extension possible jusqu’à 255 bornes via une extension K-bus.
• Prend en charge jusqu’à 512 octets de données d’entrée et 512 octets de données de sortie.
• Adressage et paramètres configurables via des commutateurs rotatifs physiques ou le logiciel KS2000.
• Interface RS485 intégrée utilisant une connexion D-sub standard à 9 broches.
• Isolation électrique de 500 V entre les contacts de puissance, la tension d’alimentation et le bus de terrain.

Applications

• Automatisation industrielle de la fabrication et des chaînes d’assemblage.
• Systèmes de contrôle des procédés dans les installations de traitement de l’eau et des eaux usées.
• Réseaux d’automatisation des bâtiments et de contrôle CVC.
• Acquisition à distance des données de télémétrie et des E/S décentralisées.

Spécifications techniques

Connexions et interfaces

Directives d’installation

• Montage : Montez le module sur un rail DIN standard de 35 mm (EN 60715), dans une armoire de commande propre et sèche.
• Câblage : Utilisez un câble en cuivre blindé à paires torsadées (2 x 0,25 mm²) pour la ligne de bus de terrain RS485 afin d’éviter les interférences électromagnétiques.
• Mise à la terre : Assurez-vous que le rail DIN est correctement relié à la terre fonctionnelle (FE) de l’armoire de commande.
• Ventilation : Maintenez un dégagement suffisant au-dessus et au-dessous du module afin de permettre son refroidissement par convection naturelle. N’obstruez pas les fentes d’aération.

Conformité et certifications

• CE
• UL
• ATEX : II 3 G Ex ec IIC T4 Gc
• IECEx : Ex ec IIC T4 Gc
