Panel PC industriel 19 pouces BECKHOFF C3330-0060

Description

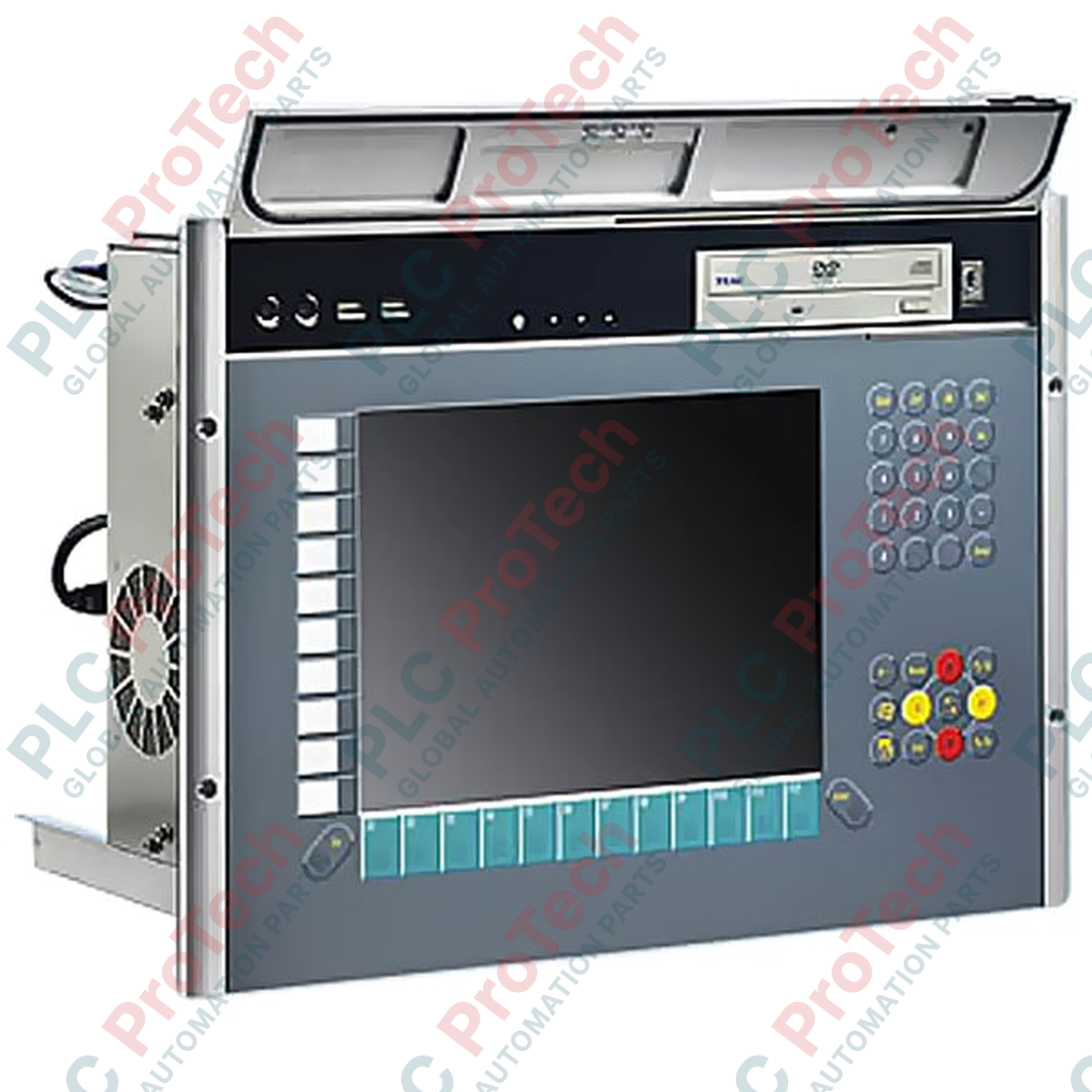

Le BECKHOFF C3330-0060 est un Panel PC intégré haute performance de 19 pouces, conçu pour les applications exigeantes de contrôle industriel et d'IHM. Conçu pour s'intégrer parfaitement aux armoires de commande ou aux racks standard de 19 pouces, cet appareil occupe 9 unités de rack (RU) et dispose d'un boîtier particulièrement robuste, optimisé pour les environnements industriels. Grâce à son noyau processeur à 7 logements conçu pour les cartes mères ATX standard, ce PC offre de hautes performances de traitement et une grande évolutivité pour les tâches d'automatisation et de gestion des systèmes.

Conçu pour faciliter la maintenance, le BECKHOFF C3330-0060 peut être entièrement ouvert par l'avant. Cette architecture unique permet au personnel de maintenance d'accéder à tous les principaux composants internes, notamment les disques, la mémoire et les logements d'extension, sans devoir retirer l'unité entière de son installation en rack. Des supports de cartes actionnés et sans outil maintiennent les composants internes en place, réduisant les temps d'arrêt et préservant une grande fiabilité opérationnelle en cas de contraintes mécaniques.

L'intégrité structurelle de ce PC s'accompagne d'une résistance élevée aux conditions environnementales. Il dispose d'une face avant classée IP65, qui le protège contre la pénétration de poussière et de liquides dans les zones de fabrication difficiles, ainsi que d'un boîtier arrière classé IP20 conçu pour une installation en armoire. Offrant un large éventail d'options d'extension, le système convient aux tâches de contrôle complexes nécessitant des cartes PCI ou PCI Express spécialisées.

Caractéristiques

• Boîtier intégré de 19 pouces optimisé pour les configurations standard de 9 unités de rack (RU).
• Architecture de châssis accessible par l'avant pour simplifier la maintenance et les mises à niveau du système.
• Noyau processeur à 7 logements compatible avec les cartes mères ATX haute capacité.
• Vastes possibilités d'extension, notamment 3 logements PCI pleine longueur et 4 logements PCI Express (cartes d'une longueur maximale de 240 mm).
• Supports de cartes sans outil conçus pour empêcher le déplacement des cartes dans les environnements soumis aux vibrations.
• Protection environnementale IP65 sur la face avant contre la poussière et les projections de liquide.

Applications

• Visualisation centralisée des installations et systèmes SCADA avancés.
• Interface homme-machine (IHM) au niveau machine pour les systèmes de production complexes.
• Acquisition de données industrielles et routage des communications à haut débit.
• Informatique pour armoires de commande dans l'automatisation industrielle et la fabrication automobile.

Spécifications techniques

Généralités et mécanique

Électricité et extension

Environnement et normes

Directives d'installation

1. S'assurer que la source d'alimentation est complètement hors tension avant de commencer l'installation ou le montage.
2. Vérifier que les dimensions de la découpe de l'armoire sont exactement conformes à l'exigence de 482.7 mm x 400 mm (9 unités de rack).
3. Monter le PC dans le rack à l'aide des points de fixation du panneau avant, en le fixant de manière à garantir une étanchéité IP65 correcte contre la surface de montage.
4. Veiller à laisser un espace de ventilation suffisant autour de la partie arrière du châssis protégée par IP20 afin de maintenir une température de fonctionnement comprise entre 0 et 55 degC.
5. Ouvrir le panneau avant uniquement lorsque l'entretien est nécessaire, en veillant à ce que tous les verrous avant soient correctement engagés après la fermeture afin de préserver l'indice de protection contre les infiltrations du panneau avant.
