Description

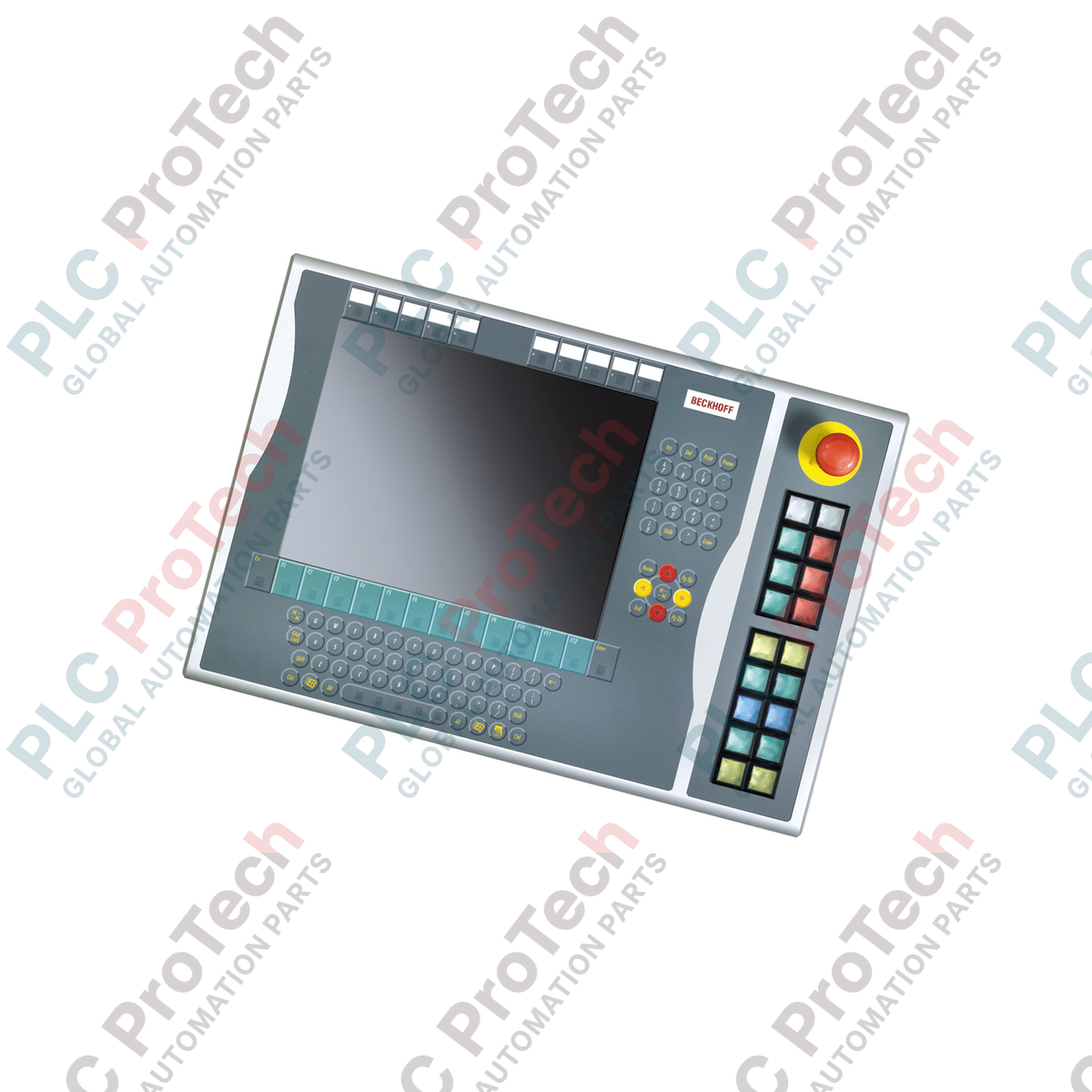

Le BECKHOFF C9900-E975 est un module d’extension spécialisé à boutons-poussoirs, conçu pour être monté à droite des pupitres de commande et Panel PC CP6x32-00xx et CP7x32-00xx. Cette extension d’interface matérielle est spécialement conçue pour les écrans de 15 pouces sans clavier intégré et fournit des commandes physiques ainsi que des fonctions de sécurité directement à côté de l’écran.

L’extension comporte 18 boutons-poussoirs carrés lumineux et un bouton d’arrêt d’urgence dédié, offrant des possibilités de saisie physiques, tactiles et hautement fiables. La communication relative à l’état des boutons standard et au pilotage des voyants s’effectue via la connexion CP-Link ou USB du contrôleur hôte. Pour garantir une intégration hautement fiable aux systèmes de sécurité, le C9900-E975 prend en charge une architecture à double contact, offrant à la fois une communication par bus numérique et des connexions directes câblées sur bornier.

Actuellement en phase de service, le C9900-E975 constitue un accessoire essentiel pour la maintenance, le remplacement ou l’extension d’installations industrielles existantes utilisant des interfaces opérateur BECKHOFF de 15 pouces.

Caractéristiques

• Conçu pour une intégration directe sur le côté droit des pupitres de commande BECKHOFF compatibles de 15 pouces.
• Équipé de 18 boutons-poussoirs carrés Siemens Signum (30 x 30 mm) avec voyants intégrés.
• Comprend 1 bouton d’arrêt d’urgence Siemens Signum pour une coupure de sécurité immédiate et directement câblée.
• La conception à double contact fournit un contact normalement ouvert primaire transmis via CP-Link/USB et un contact normalement ouvert secondaire acheminé directement vers des borniers physiques.
• Permet l’identification individuelle des boutons au moyen de capuchons personnalisables et amovibles.
• Les voyants sont commandés exclusivement via le canal de communication CP-Link ou USB.

Applications

• Maintenance et modernisation des pupitres de commande et Panel PC des anciennes séries CP6x32 et CP7x32.
• Machines industrielles nécessitant un retour d’état des boutons sur deux canaux (communication logicielle et contacts électriques directement câblés).
• Environnements de commande nécessitant des commandes opérateur physiques dédiées à côté d’un écran de 15 pouces.

Spécifications techniques

Consignes d’installation

1. Déconnectez toute alimentation du pupitre de commande ou du Panel PC hôte et vérifiez que le système est complètement hors tension.
2. Vérifiez que le modèle du pupitre hôte est une variante CP6x32 ou CP7x32 compatible de 15 pouces, sans clavier intégré.
3. Montez le boîtier d’extension C9900-E975 sur le côté droit du boîtier de l’écran, en veillant à assurer une liaison mécanique solide et correctement alignée.
4. Connectez l’interface de communication CP-Link ou USB interne afin d’établir la commande par bus des boutons-poussoirs et des voyants.
5. Raccordez le bornier secondaire à contacts normalement ouverts aux entrées physiques du contrôleur si l’application exige des signaux de boutons redondants et directement câblés.
6. Raccordez directement les contacts du bouton d’arrêt d’urgence au circuit de sécurité d’arrêt d’urgence de votre système (par exemple, un relais de sécurité ou un module TwinSAFE).
7. Insérez des étiquettes personnalisées avec du texte ou des symboles dans les capuchons des boutons-poussoirs afin d’identifier les fonctions opérateur.
8. Mettez le pupitre hôte sous tension et effectuez des contrôles diagnostiques complets des entrées des boutons, des voyants et du circuit d’arrêt d’urgence avant la mise en service.
