Description

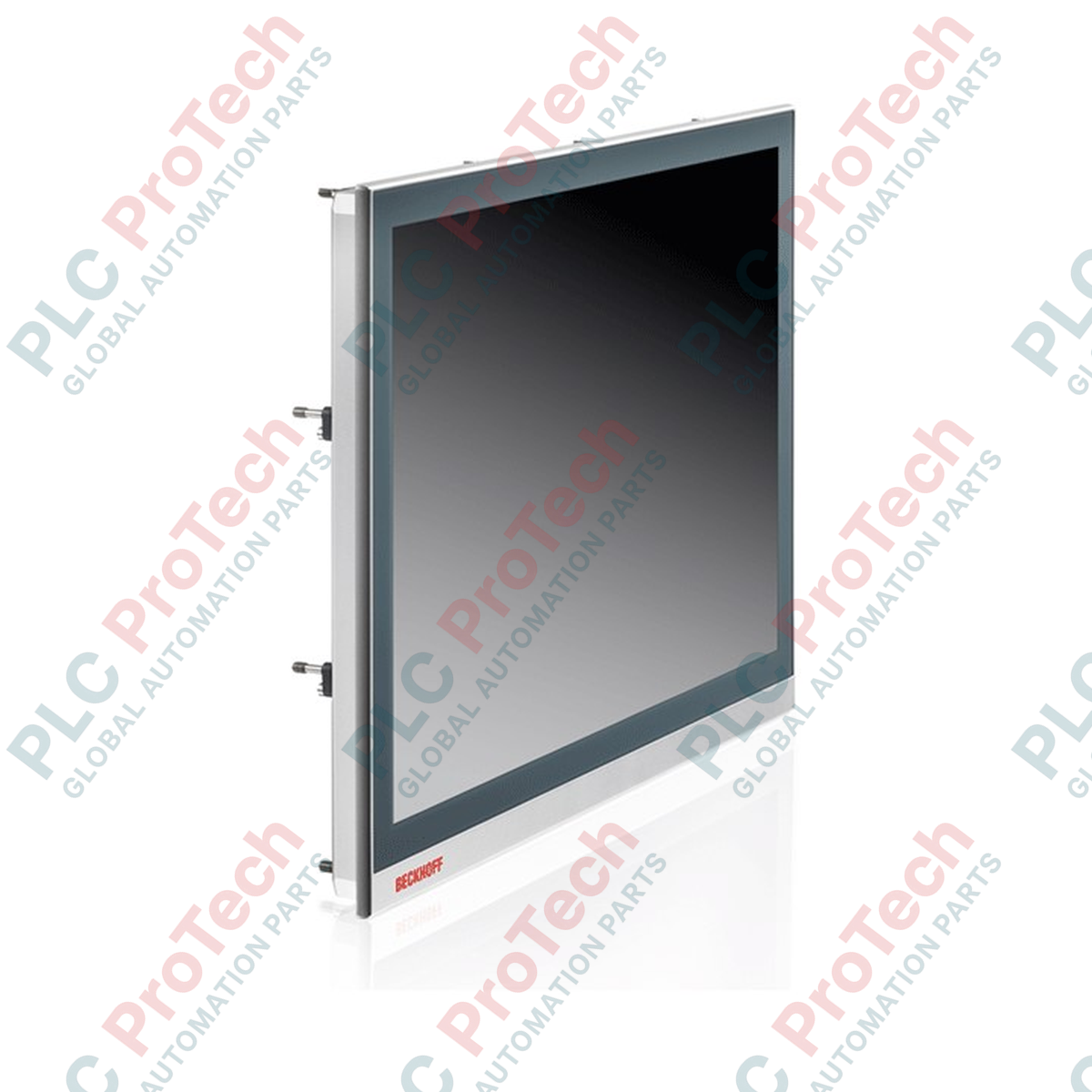

Conçu pour les applications IHM industrielles exigeantes, le panneau de commande Beckhoff CP2916-0000 associe fonctionnalité multipoint et transmission haute performance des signaux vidéo et USB. Cet appareil encastrable est doté d’un écran panoramique de 15,6 pouces et utilise les technologies DVI-E et USB-E 2.0, permettant de placer l’interface de commande jusqu’à 50 mètres du PC industriel. Sa conception comprend une face avant en verre robuste et résistant aux rayures ainsi qu’un boîtier en aluminium conçu pour résister aux environnements difficiles des ateliers et aux systèmes de commande complexes.
L’écran tactile intégré multipoint prend en charge les interfaces opérateur modernes et intuitives avec commande gestuelle, offrant aux opérateurs des capacités de commande précises. La protection IP65 de la face avant garantit un fonctionnement fiable dans les zones exposées aux liquides, à la poussière et aux contraintes mécaniques continues. Grâce aux ports distants DVI-E et USB-E 2.0, les signaux PC standard sont transmis par des câbles CAT6A économiques, sans compromettre la résolution de l’écran ni la vitesse de réponse des périphériques.
Caractéristiques
-
Écran panoramique haute résolution : Équipé d’un écran TFT de 15,6 pouces prenant en charge une résolution de 1366 x 768 et un format d’image de 16:9.
-
Portée d’installation étendue : La technologie de connexion DVI-E et USB-E 2.0 permet de séparer physiquement le PC du panneau jusqu’à une distance de 50 mètres.
-
Protection industrielle contre les infiltrations : Offre un indice de protection IP65 sur la face avant et IP20 à l’arrière.
-
Montage mécanique efficace : L’installation intégrée à l’aide de leviers de serrage escamotables élimine les pièces de montage détachées et accélère l’intégration.
-
Écran tactile multipoint de qualité industrielle : La technologie d’écran tactile capacitif prend en charge les opérations avec plusieurs doigts et est protégée par un verre robuste.
Applications
- Lignes d’assemblage automobile et commande de machines lourdes
- Surveillance de la production d’énergie et des chaudières industrielles
- Installations de traitement chimique et stations de traitement de l’eau et des eaux usées
- Systèmes de manutention et centres logistiques de distribution
Caractéristiques techniques
| Fabricant |
Beckhoff Automation |
| Référence / modèle |
CP2916-0000 |
| Type d’appareil |
Pupitre de commande avec fonction multitouch intégrée |
| Taille de l’écran |
15,6 pouces |
| Résolution de l’écran |
1366 x 768 (format d’image 16:9) |
| Technologie tactile |
Technologie capacitive projetée multitouch (PCT) |
| Matériau du boîtier |
Boîtier avant en aluminium avec façade en verre, capot arrière en tôle d’acier |
| Indice de protection |
Face avant IP65, face arrière IP20 |
| Technologie de connexion |
DVI-E et USB-E 2.0 (via RJ45) |
| Distance de fonctionnement |
Jusqu’à 50 m (DVI-E/USB-E 2.0) ; jusqu’à 5 m (DVI/USB standard) |
| Alimentation électrique |
24 V CC (limites : -15 % / +20 %) |
| Température de fonctionnement |
0 à 55 °C |
| Méthode de montage |
Leviers de serrage escamotables |
| Poids |
5,0 kg |
Connexions et interfaces
| Type d’interface |
Description de la fonction |
| Entrée DVI-E |
Se connecte à une sortie DVI standard de PC pour transmettre les signaux vidéo jusqu’à 50 mètres |
| Port RJ45 (USB-E 2.0) |
Prolonge les signaux USB 2.0 (480 Mbit/s) du PC hôte jusqu’à 50 mètres |
| Entrée USB 3.0 (type B) |
Permet une connexion USB locale directe sur une distance maximale de 5 mètres |
| 2 x USB 3.0 (type A) |
Ports périphériques du panneau arrière (vitesse limitée à l’USB 2.0 au-delà de 3 mètres) |
| Connecteur d’alimentation |
Bornier d’alimentation à 3 broches pour raccordement 24 V CC |
Consignes d’installation
- Vérifiez que les dimensions de la découpe du panneau correspondent exactement à celles indiquées dans la fiche technique du fabricant pour le boîtier de 15,6 pouces.
- Pour obtenir un indice de protection IP65 sur la face avant, vérifiez que le joint d’étanchéité est correctement positionné et que la surface de montage est lisse et plane.
- Insérez les leviers de serrage escamotables intégrés et serrez-les pour fixer solidement le boîtier au mur ou à l’armoire de montage.
- Raccordez un câble PE (terre de protection) de forte section à la borne de mise à la terre située sur le capot arrière de l’appareil afin d’assurer une protection contre les interférences électromagnétiques.
- Maintenez un dégagement minimal de 50 mm au-dessus et au-dessous du boîtier arrière pour faciliter le refroidissement par convection naturelle.
Conformité et certifications
- CE
- UL (répertorié pour les équipements de commande industrielle)
